Ano ang Ginagawa ng Electromagnetic Relay at Bakit Ito Mahalaga

An electromagnetic relay ay isang electrically operated switch na gumagamit ng coil-driven na magnetic field upang buksan o isara ang isa o higit pang set ng mga contact, na nagpapahintulot sa isang low-power na control signal na ligtas na lumipat ng mas malaking load. Bilang pangunahing kategorya ng mga bahagi ng relay , ito ang bumubuo sa gulugod ng hindi mabilang mga bahagi ng kontrol sa kuryente system, mula sa mga panel ng automation ng industriya hanggang sa mga gamit sa bahay. Ang pangunahing halaga ng isang electromagnetic relay ay nakasalalay sa electrical isolation: ang control circuit at ang load circuit ay hindi magkadikit, na nagpoprotekta sa mga sensitibong control electronics mula sa mga spike ng boltahe at kasalukuyang mga surge.

Isang mahusay na disenyo control relay pinagsasama ang mabilis na oras ng pagtugon, matatag na paglaban sa pakikipag-ugnay, at mahabang buhay ng makina, at ang tatlong salik na ito ay magkakasamang tumutukoy kung gaano kaaasa ang isang control system sa paglipas ng mga taon ng patuloy na operasyon. Karaniwang sinusuri ng mga inhinyero ang mga relay sa ilang masusukat na dimensyon sa halip na umasa sa iisang detalye, kung kaya't ang paghahambing na hinihimok ng data ay mahalaga sa matalinong pagpili. Ang mga seksyon sa ibaba ay dumaan sa mga benchmark ng pagganap, mga uso sa aplikasyon, at mga paghahambing sa istruktura upang magbigay ng isang malinaw, praktikal na larawan kung paano kumikilos ang mga electromagnetic relay sa mga tunay na kondisyon ng pagpapatakbo.

Mga Pangunahing Sukatan sa Pagganap sa Mga Kategorya ng Relay

Kapag nagkukumpara mga bahagi ng relay , apat na sukatan ang palaging pinakamahalaga: contact load rating, switching frequency, mechanical life, at dielectric withstand voltage. Ang horizontal bar chart sa ibaba ay naglalagay ng mga general-purpose relay, control relay, relay ng kuryente, at relay ng signal na magkatabi sa mga kategoryang ito upang ang mga pagkakaiba ay madaling basahin sa isang sulyap. Pansinin kung paano control relay ang mga yunit ay may posibilidad na paboran ang dalas ng paglipat at buhay ng makina kaysa sa hilaw na pagkarga ng contact, na nagpapakita ng kanilang papel sa madalas, paulit-ulit na mga gawain sa paglipat sa halip na mabigat na kasalukuyang pagkagambala. Ang mga power relay, sa kabaligtaran, ay binuo upang mahawakan ang mas malalaking load ngunit mas madalang ang pag-ikot, na naglalarawan ng sinasadyang trade-off ng disenyo sa halip na isang simpleng hierarchy ng kalidad. Ang pagbabasa ng chart na ito kasama ng data ng application sa mga susunod na seksyon ay nakakatulong na linawin kung aling kategorya ng relay ang akma sa isang partikular na senaryo ng kontrol.

Ipinapakita ng paghahambing na ito na nakabatay sa index na ang oras ng pagtugon at pag-load ng contact ay karaniwang ang pinakamalakas na mga punto ng pagganap para sa isang moderno electromagnetic relay , habang ang coil efficiency at dielectric na rating ay nakaupo sa isang katamtamang banda na nakakatugon pa rin sa mga karaniwang kinakailangan sa industriya. Dahil walang solong kategorya ng relay ang nangingibabaw sa bawat sukatan, ang pagpili ay dapat palaging nakatali sa mga partikular na pangangailangan ng target na aplikasyon sa halip na isang generic na ranggo.

Makipag-ugnayan sa Katatagan ng Paglaban sa Buhay ng Operasyon

Ang isa sa pinakamaliwanag na tagapagpahiwatig ng kalidad ng relay ay kung paano kumikilos ang paglaban sa pakikipag-ugnay habang tumataas ang bilang ng mga switching cycle. Ang isang stable, low-resistance contact surface sa buong rate ng buhay nito ay nangangahulugan ng mas kaunting pagbaba ng boltahe, mas kaunting init, at mas mababang panganib ng contact welding o pitting. Sinusubaybayan ng line chart sa ibaba ang contact resistance sa limang yugto ng isang tipikal na mechanical life test para sa a control relay na-rate para sa paulit-ulit na tungkulin. Inaasahan at normal ang unti-unti, kinokontrol na pagtaas ng resistensya, ngunit ang isang matalim na spike sa anumang yugto ay kadalasang nagpapahiwatig ng pagkapagod o kontaminasyon ng materyal sa pakikipag-ugnay. Ang ganitong uri ng longitudinal na data ay higit na kapaki-pakinabang para sa mga inhinyero kaysa sa isang point-in-time na pagsukat, dahil ipinapakita nito kung paano bumababa ang bahagi sa ilalim ng makatotohanan, pinagsama-samang paggamit.

Sa kabuuan ng nasubok na hanay, ang paglaban ay tumataas lamang ng katamtaman mula sa halos 15mΩ sa 10,000 cycle hanggang sa humigit-kumulang 40mΩ sa 500,000 cycle , isang curve na nananatili sa loob ng mga katanggap-tanggap na tolerance para sa karamihan ng mga control application. Ang ganitong uri ng predictable, unti-unting trend ang nagbibigay-daan sa mga inhinyero na magplano ng mga agwat ng pagpapanatili nang may kumpiyansa sa halip na tumugon sa mga hindi inaasahang pagkabigo. Itinatampok din nito kung bakit direktang nakakaimpluwensya ang pagpili ng materyal ng contact at kalidad ng disenyo ng coil sa pangmatagalang pagiging maaasahan ng anuman electromagnetic relay naka-deploy sa tuluy-tuloy na tungkulin na kapaligiran.

Kung Saan Talagang Ginagamit ang Mga Electromagnetic Relay

Pag-unawa kung paano mga bahagi ng kontrol sa kuryente ay ipinamamahagi sa mga industriya ay nakakatulong na linawin kung bakit nag-iiba-iba ang disenyo ng relay mula sa isang linya ng produkto patungo sa susunod. Pinaghihiwa-hiwalay ng vertical bar chart sa ibaba ang karaniwang bahagi ng paggamit sa limang karaniwang sektor, batay sa pinagsama-samang mga pattern ng aplikasyon sa field kaysa sa anumang solong proyekto. Ang automation ng industriya ay nananatiling pinakamalaking mamimili ng mga bahagi ng relay dahil ang mga control panel, PLC, at motor starter ay lubos na umaasa sa maaasahang paglipat. Ang mga automotive electronics at power system ay malapit na sumusunod, bawat isa ay may sarili nitong vibration, temperatura, o load-cycling na kinakailangan na humuhubog sa mga pagpipilian sa detalye ng relay.

Ang pang-industriyang automation ay humigit-kumulang 32% ng karaniwang pag-deploy ng relay , na sumasalamin sa napakaraming bilang ng mga switching point sa isang modernong control cabinet, mula sa mga contactor ng motor hanggang sa mga interlock ng signal. Ang mga gamit sa bahay at kagamitan sa komunikasyon ay bumubuo ng isang mas maliit ngunit makabuluhang bahagi, kadalasang pinapaboran ang mga compact, low-power na bahagi ng relay kaysa sa mas mabibigat na mga yunit na makikita sa mga pang-industriyang setting. Ang spread na ito ay naglalarawan kung bakit ang isang solong disenyo ng relay ay bihirang nagsisilbi sa bawat merkado, at kung bakit ang mga tagagawa ay karaniwang nag-aalok ng ilang mga relay na pamilya na nakatutok sa iba't ibang load, laki, at mga kinakailangan sa pagbibisikleta.

Paghahambing ng Mga Uri ng Relay sa Limang Dimensyon ng Disenyo

Ang isang radar chart ay partikular na kapaki-pakinabang para sa paghahambing control relay , general-purpose relay, power relay, at mga disenyo ng signal relay dahil nagpapakita ito ng mga trade-off sa maraming dimensyon nang sabay-sabay sa halip na bawasan ang lahat sa iisang marka. Inihahambing ng chart sa ibaba ang apat na pamilya ng relay na ito sa buong kapasidad ng pagkarga, bilis ng pagtugon, tibay ng makina, kahusayan sa espasyo, at katatagan ng thermal. Ang bawat hugis ay kumakatawan sa ibang pilosopiya ng disenyo: ang isang power relay ay nagtutulak palabas sa load capacity at tibay ngunit humihila papasok sa space efficiency, habang ang isang signal relay ay gumagawa ng kabaligtaran, na inuuna ang pagiging compact at bilis kaysa sa raw switching power. Ang pagbabasa ng chart sa ganitong paraan ay nakakatulong sa mga inhinyero na itugma ang isang relay family sa mga hadlang ng kanilang partikular na circuit sa halip na ipagpalagay na ang isang uri ay higit na mataas sa pangkalahatan.

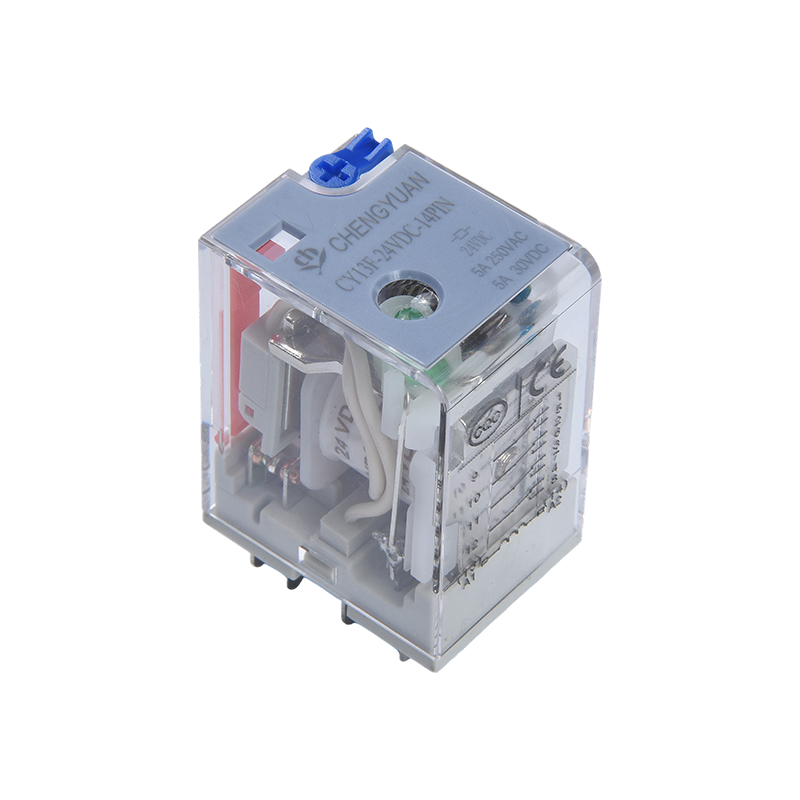

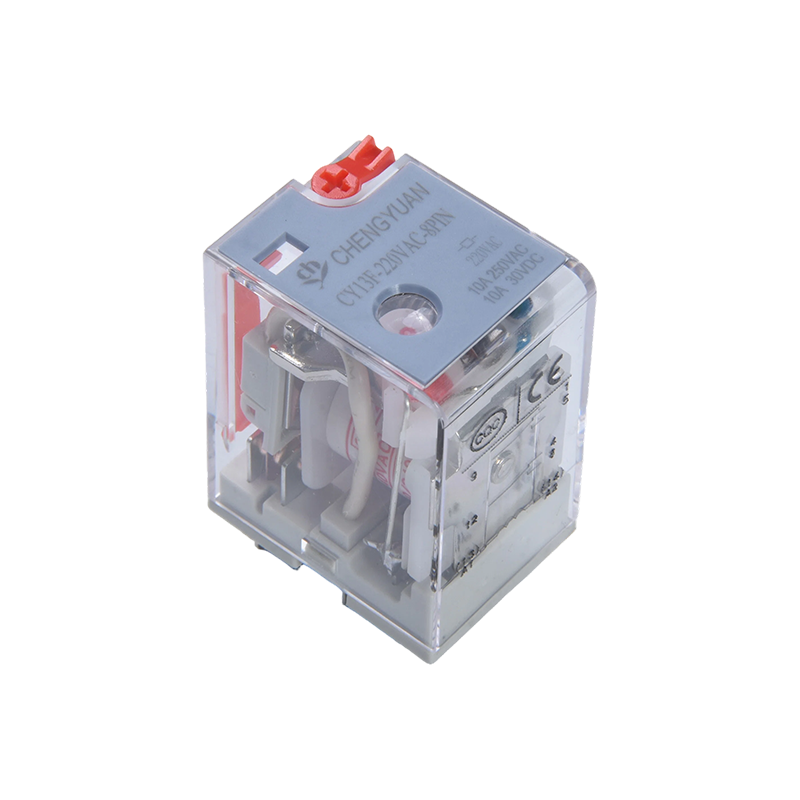

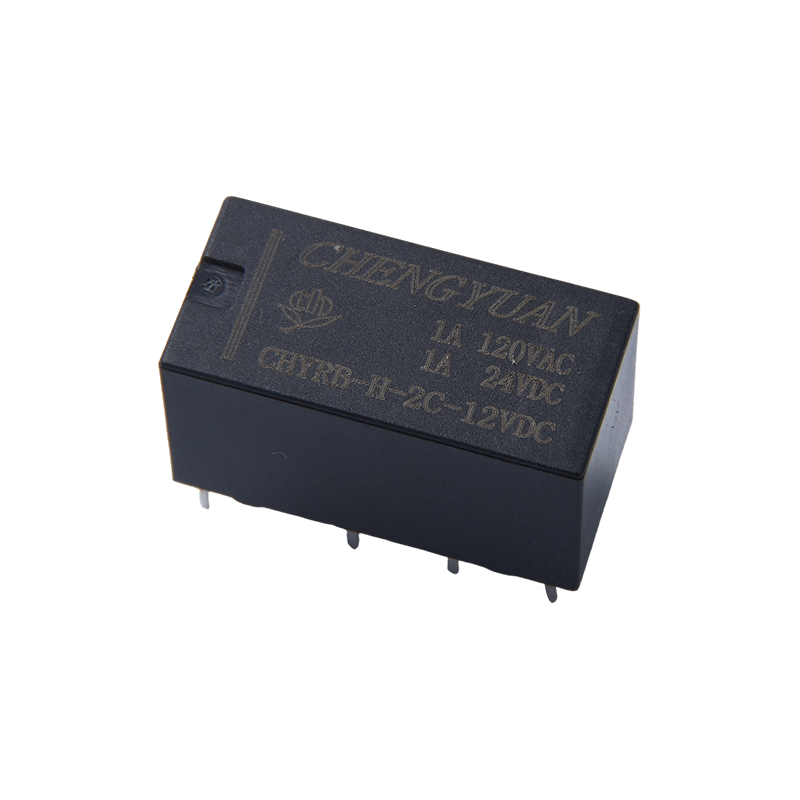

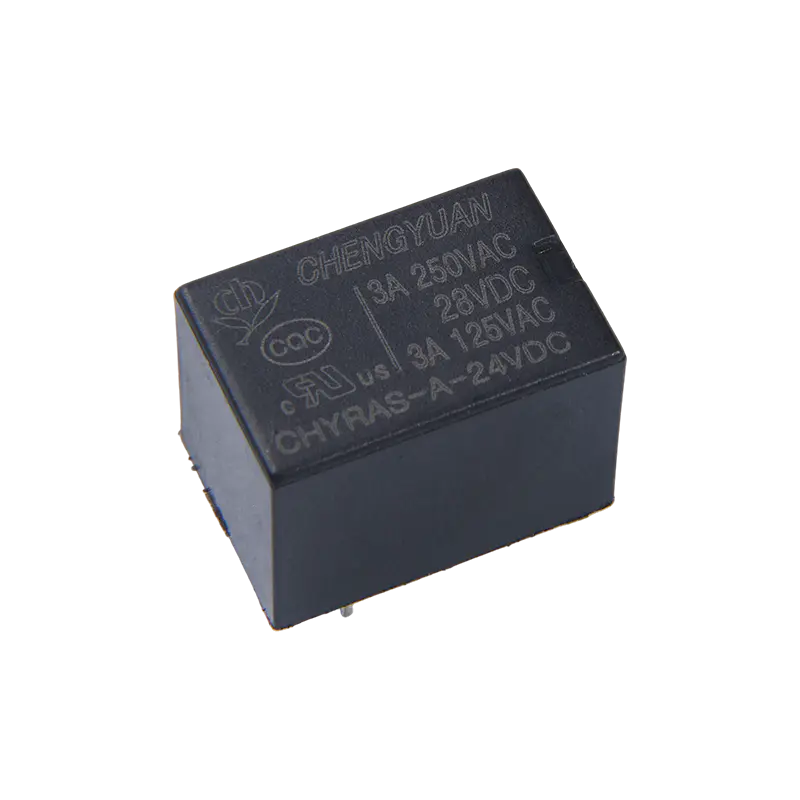

Ang mga magkakapatong na hugis ay nilinaw na a power relay umaabot sa pinakamalayo sa kapasidad ng pagkarga at tibay, na ginagawa itong angkop para sa paglipat ng mga motor at mabibigat na inductive load, habang ang isang signal relay nananatiling compact at mabilis, mas angkop sa mga low-current logic circuit. Wala sa alinmang hugis ang sumasaklaw sa buong chart, na siyang punto: bawat uri ng relay ay isang sinasadyang trade-off sa halip na isang kompromiso. A control relay sa pangkalahatan ay nasa pagitan ng dalawang sukdulang ito, binabalanse ang katamtamang paghawak ng pagkarga na may malakas na bilis ng pagtugon para sa mga paulit-ulit na gawain sa automation. Ang ganitong uri ng multi-dimensional na paghahambing ay kadalasang mas kapaki-pakinabang sa panahon ng pagsusuri ng disenyo kaysa sa pagtingin sa anumang solong halaga ng datasheet sa paghihiwalay.

Pagpili ng Tamang Mga Bahagi ng Relay para sa isang Control System

Pagpili sa mga mga bahagi ng relay nagsisimula sa paglilinaw ng uri ng pagkarga, dalas ng paglipat, at mga kondisyon sa kapaligiran ng target na circuit. Ang isang relay na tama ang laki para sa application ay tatakbo nang mas malamig, magtatagal, at mababawasan ang dalas ng hindi planadong pagpapanatili. Ang talahanayan sa ibaba ay nagbubuod ng praktikal na gabay sa pagpili sa apat na karaniwang mga sitwasyong nakakaharap ng mga inhinyero kapag tumutukoy ng isang electromagnetic relay para sa bagong disenyo.

Gabay sa Pagpili ayon sa Sitwasyon ng Application

Higit pa sa pagtutugma ng kategorya ng relay sa load, nakakatulong ang ilang praktikal na pagsusuri na matiyak ang isang matatag na pangmatagalang resulta:

1. Kumpirmahin na eksaktong tumutugma ang rated coil boltahe sa control circuit, kasama ang tolerance range.
2. I-verify na ang contact rating ay lumampas sa aktwal na load current na may makatwirang margin.
3. Suriin ang saklaw ng ambient temperature laban sa operating specification ng relay.
4. Suriin ang mekanikal at elektrikal na mga rating ng buhay laban sa inaasahang duty cycle.
5. Isaalang-alang ang mounting orientation at vibration exposure para sa automotive o mobile na kagamitan.

Mga Pagsasaalang-alang sa Kalidad at Disenyo sa Paggawa

Ang data ng pagganap na ipinakita sa itaas ay hindi nangyayari nang hindi sinasadya; ito ay resulta ng pare-parehong pagpili ng materyal, tumpak na coil winding, at kontroladong contact plating sa buong proseso ng pagmamanupaktura. Binabawasan ng mga awtomatikong linya ng produksyon ang pagkakaiba-iba sa pagitan ng mga yunit, na partikular na mahalaga para sa mga bahagi ng kontrol sa kuryente ginagamit sa mga circuit na nauugnay sa kaligtasan kung saan ang pare-parehong pag-uugali ay mahalaga gaya ng pinakamataas na pagganap. Malaki rin ang papel na ginagampanan ng pagpili ng contact material: ang mga silver alloy na contact ay karaniwang ginagamit para sa kanilang balanse ng conductivity at resistance sa arcing, habang tinutukoy ng klase ng coil insulation kung gaano karaming thermal margin ang pinananatili ng relay sa ilalim ng tuluy-tuloy na energization.

Karaniwang kinabibilangan ng kontrol sa kalidad sa antas ng bahagi ang dielectric withstand testing, contact resistance sampling, at mechanical life cycling sa ilalim ng simulate field na mga kondisyon. Ang mga tseke na ito ang nagpapahintulot sa a control relay upang gumanap nang predictably sa kabuuan ng curve ng paglaban na ipinakita nang mas maaga, sa halip na humina nang hindi mahuhulaan pagkatapos ng ilang libong cycle. Para sa mga inhinyero na tumutukoy sa mga bahagi ng relay sa sukat, ang pagtatanong sa isang supplier tungkol sa kanilang mga kontrol sa proseso ay kadalasang kasing kaalaman ng pagsusuri sa mismong datasheet.

Tungkol sa Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ang Ningbo Chengyuan Chuangke Electronics Co., Ltd. ay isang subsidiary ng Ningbo Yinzhou Chengyuan Electronic Device Factory. Ang pagkakaroon ng malalim na nakatuon sa paggawa ng relay nang halos 30 taon , ang kumpanya ay nagpapatakbo bilang isang propesyonal na tagagawa na nagsasama ng R&D, produksyon, at pagbebenta ng electromagnetic relay at kaugnay mga bahagi ng relay . Ang pangunahing prinsipyo nito, "katapatan bilang pundasyon at kalidad bilang kaluluwa," ay sinusuportahan ng mahusay na pagtutulungan ng magkakasama na naglalayong bumuo ng isang reputasyon para sa maaasahang mga produkto sa parehong domestic at internasyonal na mga merkado.

Ipinakilala ng pabrika ang mga automated na kagamitan sa produksyon, pumili ng mga de-kalidad na materyales, at naglalapat ng mahigpit na kontrol sa proseso sa buong chain ng produksyon upang suportahan ang katatagan at tibay ng mga natapos na unit. Batay sa domestic market, aktibong pinalalawak ng kumpanya ang pang-internasyonal na layout nito, at ang pagtutok nito sa kalidad at tapat na serbisyo ay nakatulong sa pagbuo ng pagkilala sa mga customer sa loob at labas ng bansa. Ginagabayan ng patuloy na pagbabago sa teknolohiya, ang Ningbo Chengyuan Chuangke Electronics Co., Ltd. ay nagsusumikap para bigyang kapangyarihan ang pag-upgrade ng industriya at nilalayon nitong manatiling maaasahang kasosyo para sa mga organisasyong naghahanap mga bahagi ng kontrol sa kuryente .

Mga Madalas Itanong

Q1: Ano ang pangunahing bentahe ng isang electromagnetic relay sa isang solid-state switch?

A1: Ang pangunahing bentahe ay ang totoong electrical isolation sa pagitan ng control circuit at ng load circuit, kasama ang pangkalahatang mababang contact resistance sa panahon ng closed operation, na tumutulong na limitahan ang heat buildup sa katamtamang switching frequency.

Q2: Paano naiiba ang control relay sa power relay?

A2: Ang isang control relay ay karaniwang na-optimize para sa mabilis, madalas na paglipat sa logic at interlock circuits, habang ang isang power relay ay binuo upang mahawakan ang mas malalaking alon na may mas malakas na diin sa kapasidad ng pagkarga at mekanikal na tibay.

Q3: Anong mga salik ang higit na nakakaapekto sa mekanikal na buhay ng mga bahagi ng relay?

A3: Ang kalidad ng contact material, spring design, switching frequency, at ambient temperature ang mga pangunahing salik, na may pare-parehong kontrol sa proseso ng pagmamanupaktura na gumaganap din ng mahalagang papel sa pangmatagalang katatagan.

Q4: Maaari bang gamitin ang parehong uri ng relay sa iba't ibang industriya?

A4: Sa maraming kaso oo, ngunit ang mga salik na partikular sa application gaya ng pagkakalantad sa vibration, temperatura sa paligid, at duty cycle ay kadalasang ginagawang mas praktikal na pumili ng kategorya ng relay na naaayon sa mga tipikal na kondisyon ng pagpapatakbo ng industriyang iyon.

Q5: Paano dapat lumapit ang mga inhinyero sa pagpili ng mga bahagi ng kontrol sa kuryente para sa isang bagong proyekto?

A5: Magsimula sa pamamagitan ng pagtukoy sa kasalukuyang pag-load, dalas ng paglipat, at mga kondisyon sa kapaligiran, pagkatapos ay ihambing ang mga uri ng relay ng kandidato laban sa mga kinakailangang iyon gamit ang data ng pagganap ng datasheet at, kung posible, impormasyon sa proseso ng tagagawa.
