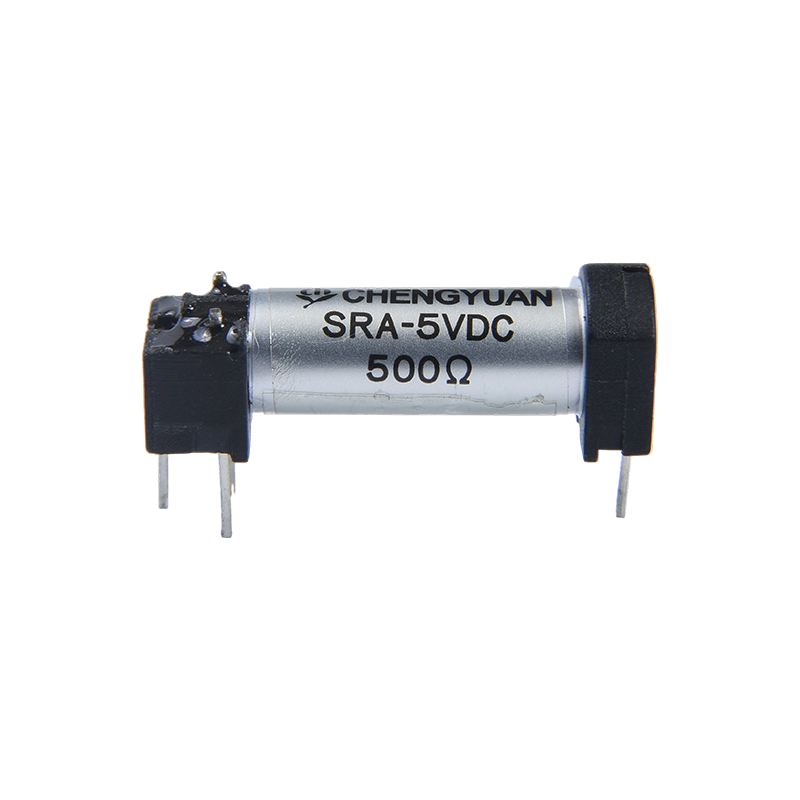

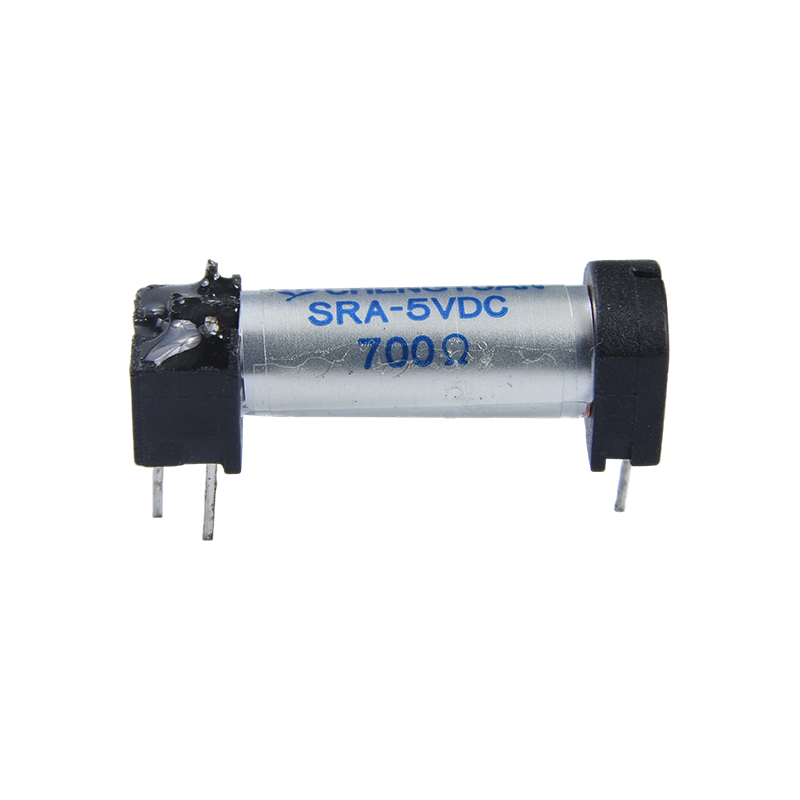

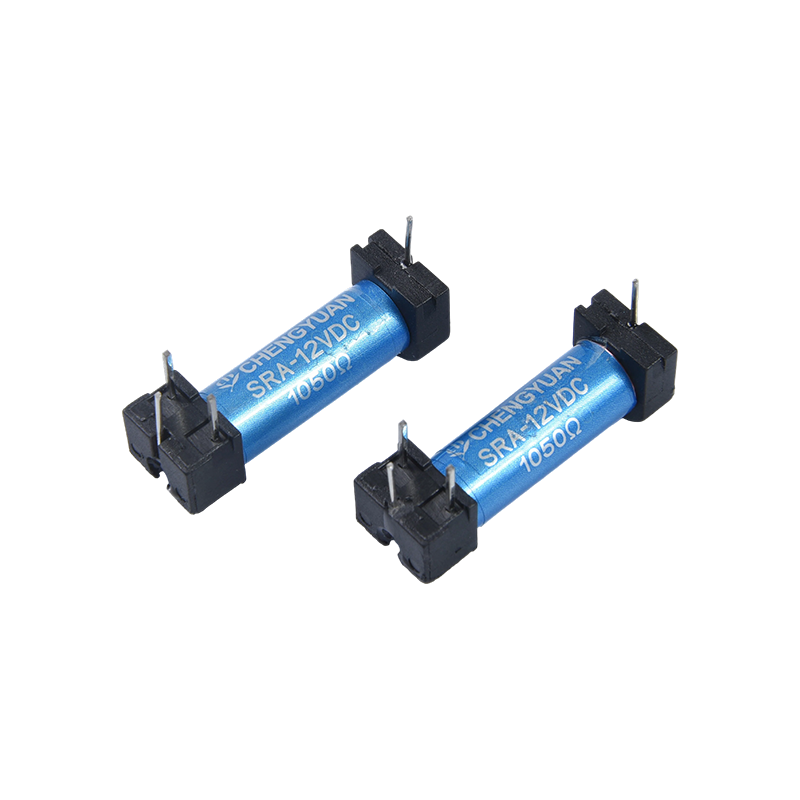

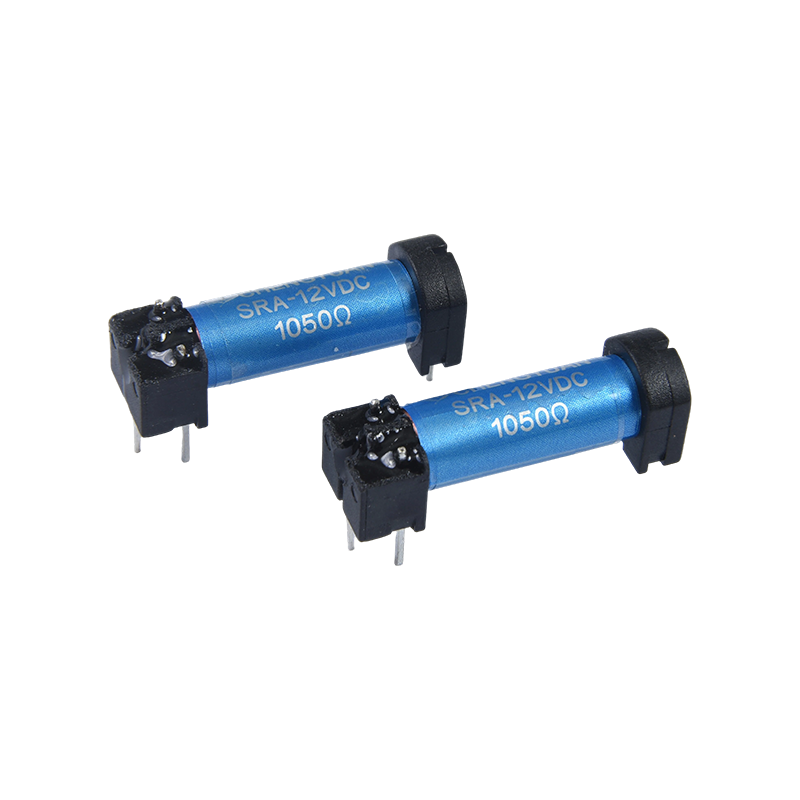

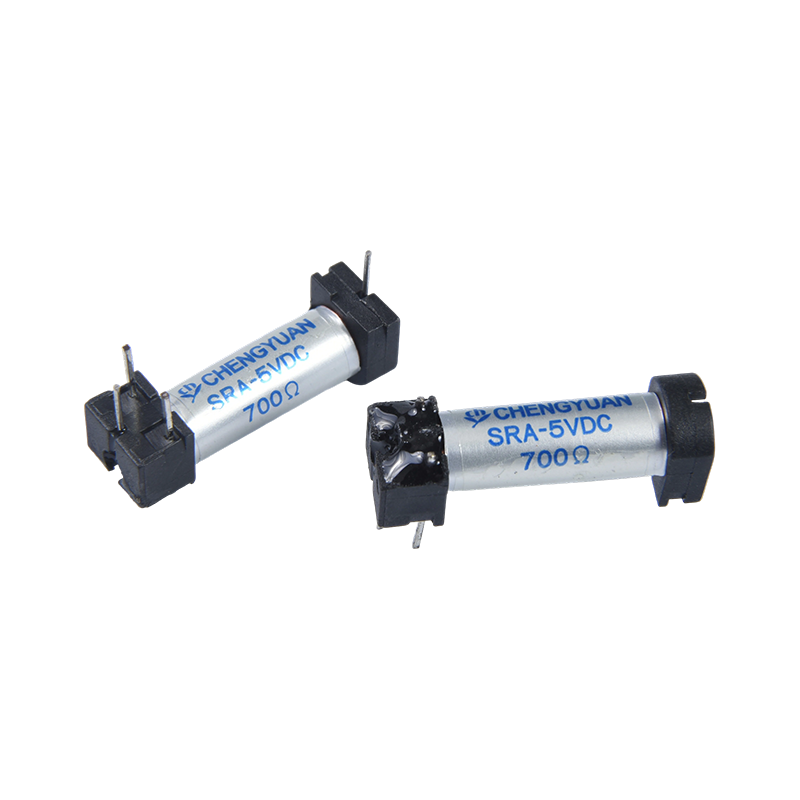

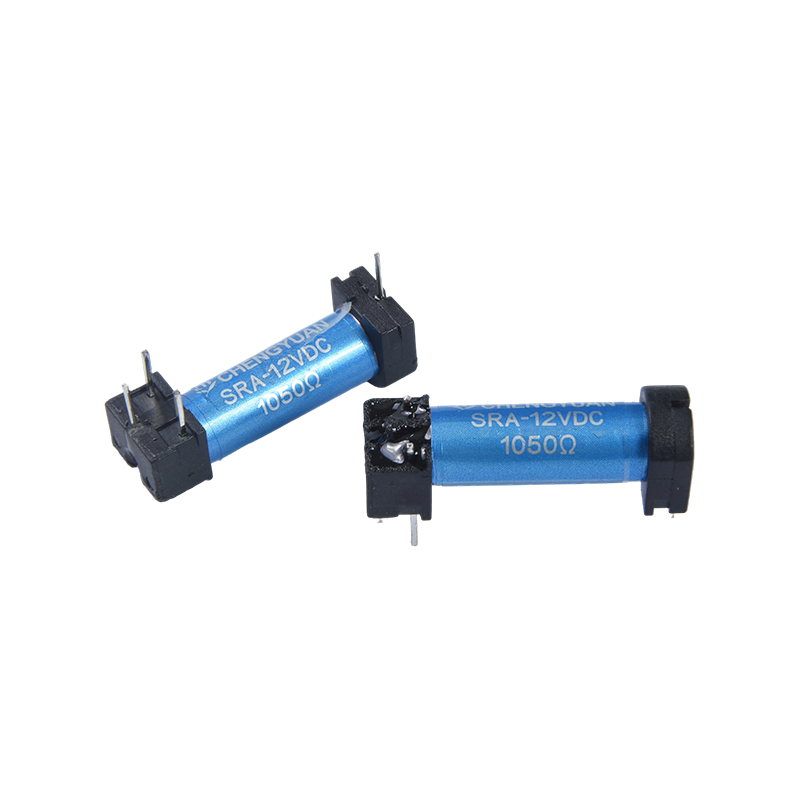

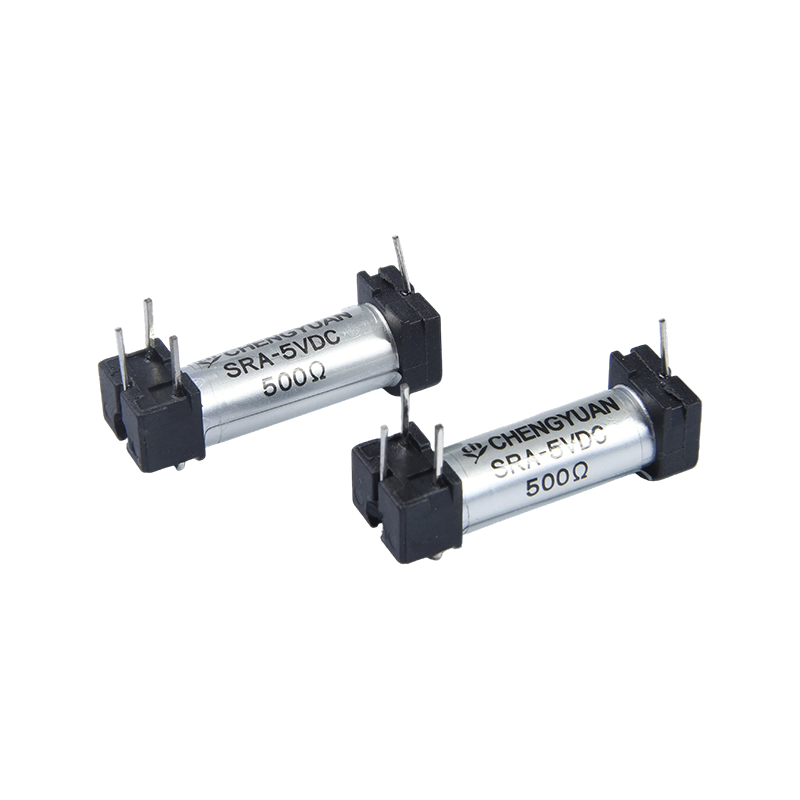

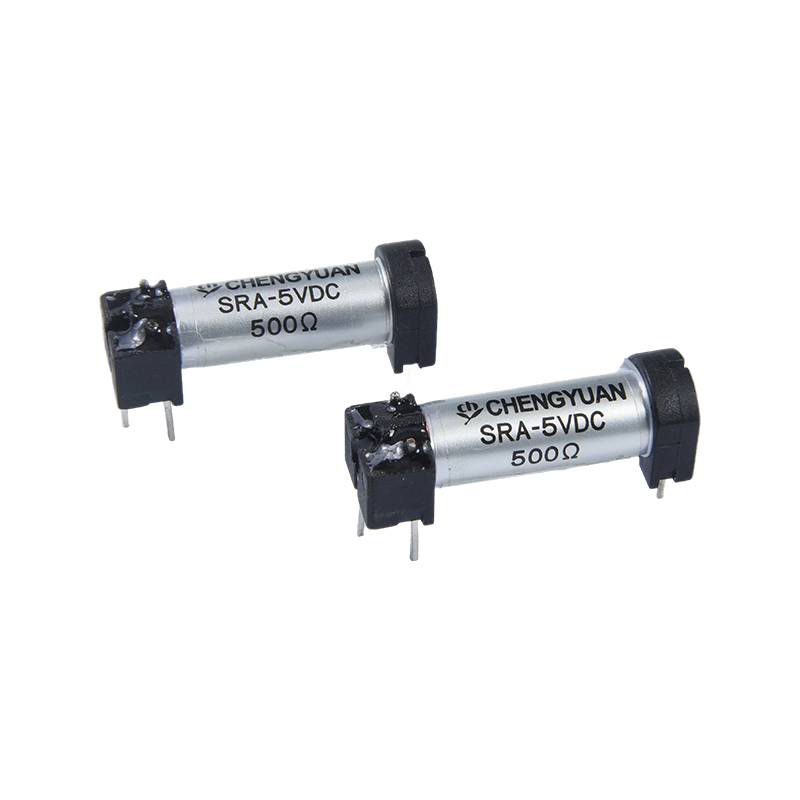

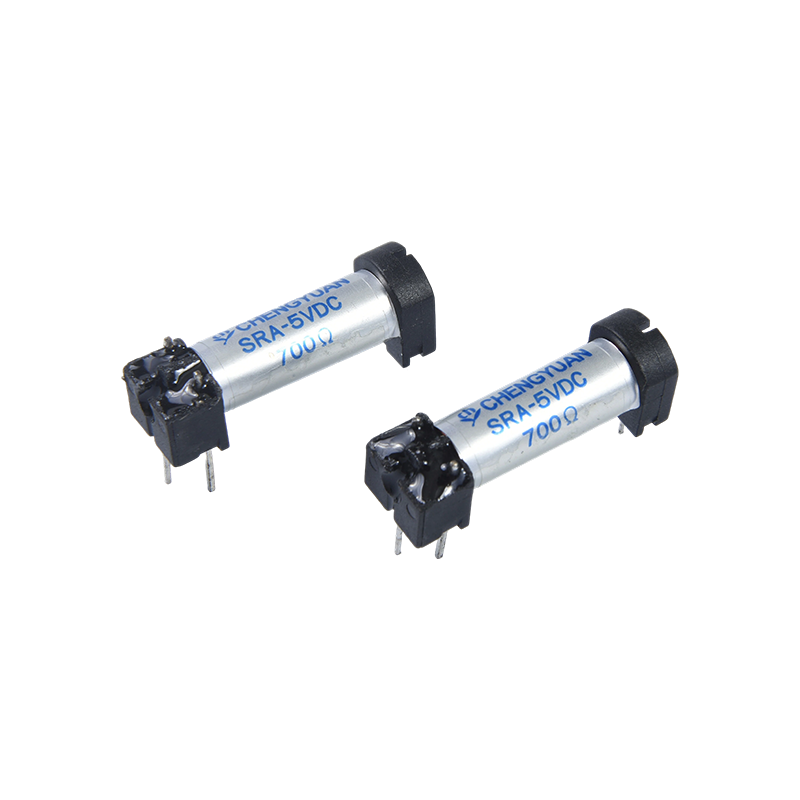

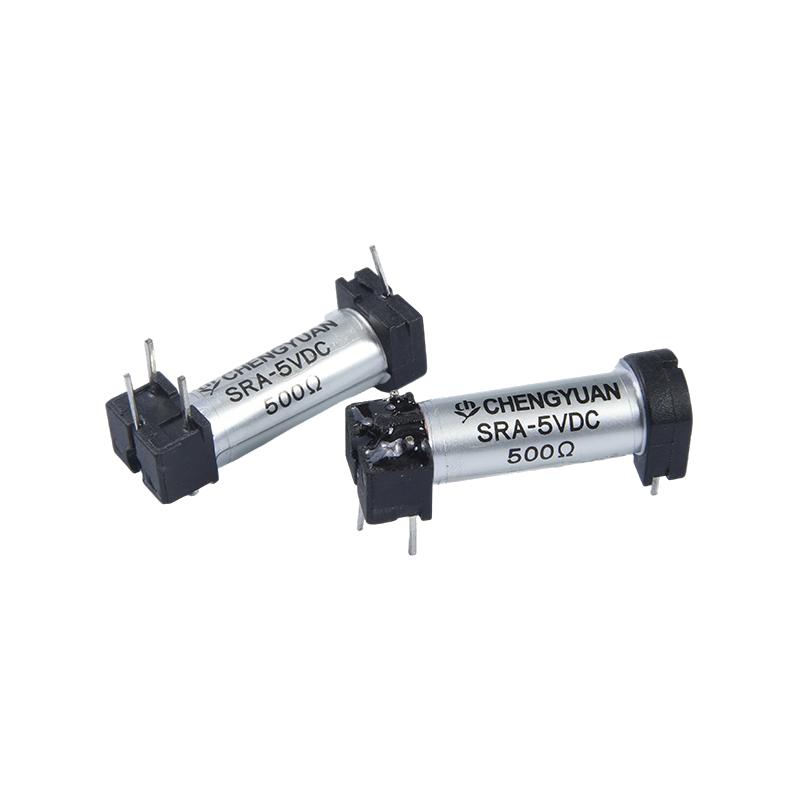

I. Mga Tampok ng Produkto
1. Pinaliit na Disenyo: Ang maliit na sukat at magaan ang timbang ay epektibong nakakatipid sa espasyo ng PCB board, na angkop para sa mga sitwasyong may mataas na density;
2. Maginhawang Pag-install: Sinusuportahan ang direktang paghihinang sa mga naka-print na circuit board, tugma sa mga awtomatikong proseso ng paghihinang, pagpapabuti ng kahusayan sa pagpupulong;
3. Maaasahang Istraktura: Gumagamit ng reed switch structure, na nag-aalok ng malakas na shock at vibration resistance, na tinitiyak ang matatag na operasyon sa iba't ibang kapaligiran.
II. Mga kalamangan
1. Mataas na Sensitivity: Ang disenyo ng mataas na sensitivity ay nagbibigay-daan para sa mabilis na pagtugon sa mahinang mga signal ng kontrol, pagpapabuti ng katumpakan ng kontrol;
2. Mababang Power Consumption: Mababang pagkonsumo ng kuryente ng coil, na angkop para sa pinapagana ng baterya o mababang kapangyarihan na mga elektronikong aparato;
3. Malakas na kakayahang umangkop sa kapaligiran: Napakahusay na shock at vibration resistance, mahabang buhay ng serbisyo, binabawasan ang mga gastos sa pagpapanatili at pagpapalit ng kagamitan;
4. Nababaluktot na Pag-install at Pagpili: Sinusuportahan ang direktang paghihinang ng PCB, na may maraming mga detalye ng impedance ng coil na magagamit upang umangkop sa iba't ibang mga circuit at mga kinakailangan sa pag-install.
III. Ang pangunahing bahagi ng SR reed relay, ang reed switch, ay selyadong sa isang inert gas. Ang circuit ay ini-on at off sa pamamagitan ng pag-magnetize ng mga contact ng tambo sa pamamagitan ng magnetic field. Ang napakaliit nitong sukat, mababang paggamit ng kuryente, mataas na sensitivity, at mahabang buhay ang mga pangunahing bentahe nito, na ginagawa itong angkop para sa mga application na nangangailangan ng mataas na kahusayan sa espasyo at pagiging maaasahan.
Kasama sa mga karaniwang application ang:
Kagamitan sa komunikasyon: Ginagamit sa mga dialer, video phone system, atbp., para sa pagpapalit ng signal o proteksyon ng circuit.
Mga sistema ng seguridad: Pinagsama sa mga access control system, alarm device, at surveillance camera.
Industrial automation at iba't ibang chip testing instruments, automotive tester, atbp.
Medikal at kagamitan sa pagsukat: Dahil sa mababang init na henerasyon at mataas na katatagan, ito ay angkop para sa sensitibong pagpapalit ng signal sa mga instrumentong katumpakan o mga sistema ng pagsubok.
| Mga parameter ng contact |
| Pangalan ng parameter | Halaga ng parameter |
| modelo | SR |
| Mga materyales sa pakikipag-ugnayan | Ru/Rh |
| Paglaban sa pakikipag-ugnay | ≤100mΩ Max.(sa 1A 16VDC) |
| Rated load (resistive) | 0.1A 125VAC / 0.5A 24VDC |
| Pinakamataas na kasalukuyang paglipat | 0.5A |
| Pinakamataas na boltahe ng paglipat | 200VAC |
| Pinakamataas na kapangyarihan ng paglipat | 10VA(AC)/10W(DC) |
| Mga parameter ng pagganap |
| Pull-in na oras (rated na boltahe) | 0.55ms Max. |
| Oras ng paglabas | 0.2ms Max. |
| Paglaban sa pagkakabukod | Min 100MΩ (sa 500VDC) |
| Ang dielectric ay makatiis sa presyon | Contact-to-contact: 200VAC, 50/60Hz sa loob ng 1 minuto |
| Ang dielectric ay makatiis sa presyon | Koneksyon sa contact-coil: 1400VAC, 50/60Hz sa loob ng 1 minuto |
| Lumalaban sa vibration (matibay) | 10-55Hz, dual amplitude 1.5mm |
| Panlaban sa panginginig ng boses (para sa mga malfunctions) | 10-55Hz, dual amplitude 1.5mm |
| Panlaban sa epekto (malfunction) | 20G Min |
| Panlaban sa epekto (tibay) | 100G Min |
| Buhay na mekanikal | 100,000,000 beses |
| Buhay ng kuryente | 10,000,000 beses |
| Temperatura sa paligid | -40 ℃ hanggang 85 ℃ (di-condensing) |
| timbang | Humigit-kumulang 3g |
| Mga parameter ng coil (20℃) |
| Na-rate na boltahe (VDC) | Na-rate ang kasalukuyang ±10% (mA) | Coil resistance ±10% (Ω) | Na-rate na kapangyarihan | Pull-in na boltahe (Max.) | Release boltahe (Min.) | Pinakamataas na tuloy-tuloy na inilapat na boltahe |
| 3 | 0.012 | 250 | Tinatayang 0.036W | 75% ng rated boltahe | 10% ng rated boltahe | 130% ng rated boltahe |
| 5 | 0.01 | 500 | Tinatayang 0.05W |
| 12 | 0.012 | 1000 | Tinatayang 0.144W |
| 24 | 0.012 | 2000 | Tinatayang 0.288W |
Ang mga halaga sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na boltahe sa produkto nang tuluy-tuloy nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

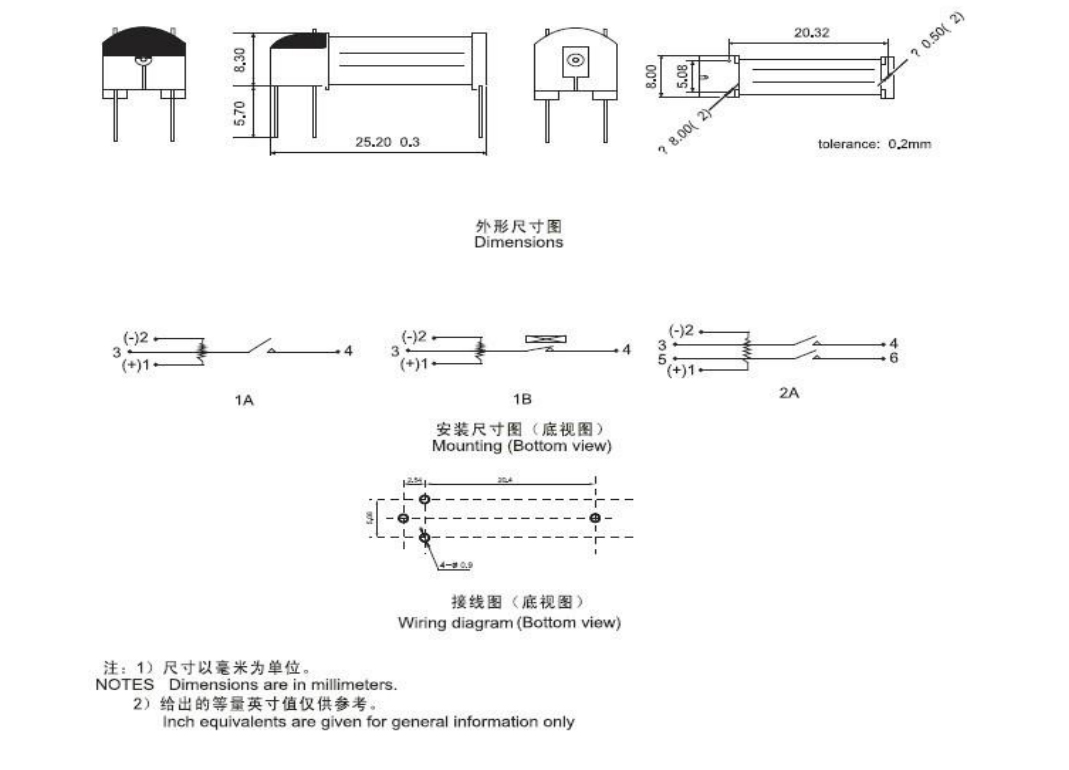

Pagguhit ng mga sukat ng outline, wiring diagram, at mounting hole location diagram (unit: mm)
Utos ni Mark
SR - 1 - A - 05
1 2 3 4
1: Modelo: SIP
2: Bilang ng Contact Groups: 1-1 poste
3: Uri ng Contact: C (Sanggunian C); H (Sanggunian A); B (Sanggunian B)
4: Na-rate na Boltahe: 3, 5, 12, 24VDC
Disclaimer: Ang detalye ng produktong ito ay para lamang sa sanggunian ng customer at maaaring magbago nang walang abiso.
Imposible para sa Sheng Yuan na masuri ang lahat ng mga parameter ng pagganap na kinakailangan para sa mga relay sa bawat partikular na aplikasyon; samakatuwid, ang mga customer ay dapat pumili ng mga produkto na tumutugma sa kanilang mga partikular na kundisyon sa paggamit. Para sa selyadong
mga relay, mangyaring buksan ang mga butas ng vent sa housing pagkatapos i-install at linisin bago gamitin. Kung mayroon kang anumang mga katanungan, mangyaring makipag-ugnayan kay Sheng Yuan para sa karagdagang teknikal na suporta. Gayunpaman, ang responsibilidad para sa pagpili ng produkto ay nakasalalay lamang sa customer.
