Gabay sa Furnace Contactor: Coil Voltage, Mga Rating ng Contact, Pagsubok, at Pagpapalit

Ang tawag na walang init sa pinakamalamig na umaga ng taon ay karaniwang nagtatapos sa parehong bahagi. Ang termostat ay tumatawag, ang control board ay nagpapadala ng 24 VAC, ang transpormer ay sumusuri, at ang mga elemento ng pag-init ay malamig pa rin. Ang furnace contactor ay ang bahaging huminto sa paggawa nito.

Ang furnace contactor ay isang heavy-duty electrically operated switch. Ang isang low-voltage coil, halos palaging 24 VAC sa residential equipment, ay kumukuha ng mga line-voltage contact na nagdadala ng buong agos ng mga elemento ng pag-init o isang blower na motor. Tatlong numero ang tumutukoy sa tamang bahagi: boltahe ng coil, kasalukuyang rating ng contact sa inilapat na boltahe, at configuration ng poste. Itugma ang lahat ng tatlo at ang contactor ay tumatakbo sa loob ng maraming taon ng mga panahon ng pag-init. Miss one at ang resulta ay mga welded contact, isang chattering coil, o ang parehong walang init na tawag sa susunod na taglamig.

Ano ang Ginagawa ng Furnace Contactor sa Circuit

Umiiral ang contactor upang panatilihing malayo ang mga kable ng kontrol sa mababang boltahe mula sa boltahe ng linya. Gumagana ang mga thermostat at control board sa 24 VAC, na ligtas na iruta sa manipis na thermostat cable. Gumagana ang mga heating element, blower motor, at compressor sa 120, 208, 240, o 277 VAC at maaaring gumuhit ng sampu-sampung amp. Ang contactor ay nakaupo sa hangganang iyon. Ang coil nito ay naka-wire sa control circuit, ang mga contact nito ay naka-wire sa line circuit, at ang dalawa ay hindi kailanman magkadikit nang elektrikal.

Kung saan nakatira ang bahagi ay nakasalalay sa kagamitan:

• Mga electric furnace at air handler: pinapalitan ng contactor ang mga bangko ng heating elements, kadalasang gumagana kasabay ng mga sequencer na naglalagay ng mga elemento sa loob ng ilang segundo.
• Mga gas furnace: pinapalitan ng contactor o fan relay ang blower motor sa boltahe ng linya kapag napagpasyahan ng board na sapat na ang init ng heat exchanger.
• Mga naka-package na unit at panlabas na seksyon: ang contactor ay naglilipat ng compressor at condenser fan nang magkasama, kaya naman ang rating nito ay sinipi sa mga naka-lock na rotor amp pati na rin sa mga running amp.

Ito ay nagkakahalaga ng paghihiwalay ng contactor mula sa maliliit na relay sa isang control board ng pugon. Pinapalitan ng mga board relay ang gas valve, ang inducer, o isang humidifier at humahawak ng isa o dalawang amp. Pinangangasiwaan ng contactor ang mabigat na karga, at ang pagkakaibang iyon sa tungkulin ang nagtutulak sa bawat rating na nakalimbag sa label nito.

Ang Mga Numero na Mahalaga Bago Mo Tukuyin o Palitan

Nauuna ang boltahe ng coil. Ang isang 24 VAC coil ay hindi maaasahang kukuha sa isang 120 VAC circuit, at isang 240 VAC coil sa isang 24 VAC circuit ay hindi lang gagalaw. Karamihan sa mga residential furnace transformer ay 24 VAC at may rating na humigit-kumulang 40 VA, sapat para sa isang contactor coil kasama ang isang gas valve at isang board. Pinahihintulutan ng mga coils ang ilang sag, ngunit kapag mahina ang transpormer o ang thermostat cable ay maliit ang laki, ang contactor ay nakikipag-chat sa halip na isara nang malinis, at ang chattering ay nasusunog ang isang coil nang mas mabilis kaysa sa anupaman.

Pangalawa ang contact rating at may dalawang bahagi. Ang resistive rating, kadalasang 25, 30, o 40 A sa 240 hanggang 277 VAC, ay sumasaklaw sa mga heating element na bangko. Ang rating ng motor ay sinipi bilang full load amp at naka-lock na rotor amp, at ito ang numero na mahalaga kapag ang isang compressor ay nakaupo sa mga contact. Ang isang 40 A resistive contactor ay hindi awtomatikong isang 40 A compressor contactor.

Pagkatapos ay dumating ang mga mekanikal na detalye:

• Pagsasaayos ng poste: solong poste para sa isang binti, dalawang poste para sa 240 VAC single phase, tatlong poste para sa tatlong yugto.
• Uri ng terminal: mga screw terminal, quarter inch quick connects, o box lugs.
• Pag-mount ng footprint, istilo ng bracket, at ang posisyon ng mga terminal ng coil.

Kapag maliit ang load, ang ilang kagamitan ay gumagamit ng power relay na ibinebenta sa control board sa halip na isang hiwalay na panel contactor. Ang isang bahagi tulad ng CYF3 SPST PCB relay, na may rating na 16 A sa 250 VAC, ay sumasaklaw sa onboard switching kung saan ang isang buong contactor ay magiging sobrang laki.

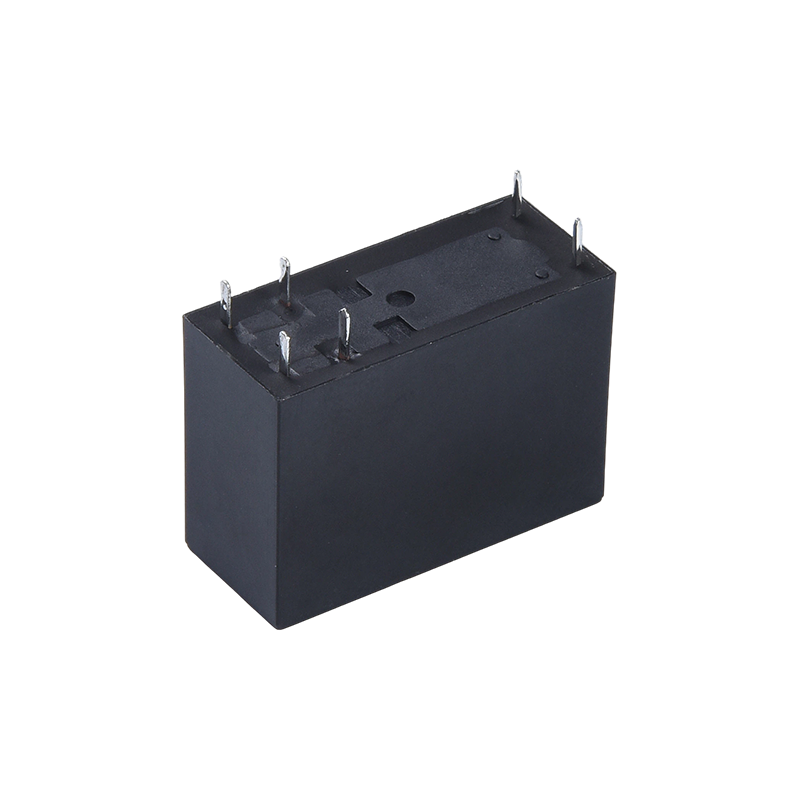

CYF3 PCB Relay para sa Onboard Switching Isang compact 16 A 250 VAC PCB relay para sa control-board switching kung saan ang isang hiwalay na panel contactor ay magiging sobrang laki; ang mataas na coil-contact isolation ay sumusuporta sa mga compact na kagamitan. Tingnan ang Produkto →

Mga Sintomas na Nagsasabi sa Iyo na Nabigo ang Contactor

Ang isang contactor ay bihirang mabigo nang walang babala. Ang pattern ng kabiguan ay karaniwang tumuturo sa eksaktong bahagi na sumuko.

• Walang init sa pagtakbo ng blower: nakabukas ang coil, o hindi naghahatid ang board ng 24 VAC dito. Suriin ang boltahe sa coil bago kondenahin ang bahagi.
• Nagdadaldalan o humuhuni: ang coil ay hindi nakakatanggap ng sapat na boltahe para hawakan ang armature, kadalasan ay mahinang transpormer o corroded na koneksyon.
• Ang init na hindi magpapasara: ang mga contact ay welded sarado. Ang switch ng mataas na limitasyon ay ang tanging bagay na humihinto sa mga elemento, at ito ay paulit-ulit hanggang sa mapalitan ang contactor.
• Nasusunog na amoy o isang kupas na likid: nabigo ang pagkakabukod ng coil, kadalasan pagkatapos ng mahabang panahon ng daldalan o isang shorted control circuit.
• Mga pitted o blackened contact: nagsasara pa rin ang contactor, ngunit tumaas ang resistensya sa mga closed contact, nagkakaroon ng init sa mga terminal, at ang trabaho ay nagiging isang pag-aayos ng mga kable sa halip na isang pagpapalit ng mga bahagi.

Ang isang energized voltage drop test ay nakakakuha ng huling kaso bago ito maging mahal. Kapag nakasara ang contactor at tumatakbo ang load, sukatin ang mga terminal ng linya ng bawat poste. Ang isang malusog na hanay ng mga contact ay bumaba lamang ng isang maliit na bahagi ng isang bolta. Kapag ang pagbabasa ay lumampas sa humigit-kumulang kalahating bolta sa rate na kasalukuyang, ang pitting ay mahusay na isinasagawa at ang bahagi ay nabibilang sa susunod na pagbisita sa serbisyo, hindi sa susunod na pagkasira.

Pagsubok ng Furnace Contactor sa Anim na Hakbang

Ang pagsubok ay tumatagal ng humigit-kumulang labinlimang minuto gamit ang isang multimeter.

1. Patayin ang kuryente sa furnace disconnect at sa breaker, pagkatapos ay i-verify gamit ang isang metro sa mga terminal ng linya.
2. Kuhanan ng larawan ang layout ng terminal bago alisin ang anumang wire.
3. Idiskonekta ang mga coil lead at sukatin ang coil resistance. Ihambing sa value ng nameplate o isang kilalang magandang unit. Ang isang bukas na pagbabasa ay nangangahulugang isang nabigong coil.
4. Ilapat ang 24 VAC mula sa isang kilalang magandang transpormer nang direkta sa likid. Ang isang matatag na pag-click ay nangangahulugang gumagana ang magnetic circuit. Ang paghiging o katahimikan ay tumutukoy sa isang coil o mechanical fault.
5. Kapag na-de-energize ang coil, tingnan ang continuity sa bawat poste. Dapat itong basahin bukas. Pasiglahin ang coil at kumpirmahin na sarado ang bawat poste.
6. Ikonekta muli ang lahat, ibalik ang kapangyarihan, at sukatin ang pagbaba ng boltahe sa mga saradong contact sa ilalim ng pagkarga. Ang hakbang na ito ang pinakamadalas na nilalaktawan, at ito ang naghuhula ng paulit-ulit na tawag.

Pagpili ng Kapalit Nang Hindi Dina-downgrade ang Circuit

Ang pinakaligtas na kapalit ay tumutugma sa orihinal sa boltahe ng coil, rating ng contact sa inilapat na boltahe, bilang ng poste, at pag-mount. Ang pinakakaraniwang pagkakamali ay ang paglalagay ng bahagi dahil nakahanay ang bracket at mga terminal habang mas mababa ang rating ng contact kaysa sa orihinal. A 30 A contactor sa halip ng isang 40 A na bahagi ay gagana sa isang banayad na araw at hinangin ang mga contact nito sa unang malamig na umaga kapag ang bawat elementong bangko ay sabay-sabay na kumikilos.

Dalawang gawi ang pumipigil sa mga callback:

• I-verify ang aktwal na pagkarga, hindi lang ang lumang label. Kung ang blower motor o compressor ay pinalitan ng ibang modelo, maaaring nagbago ang full load amps.
• Suriin ang boltahe ng coil sa mga terminal habang tumatawag ang thermostat. Ang pagbabasa na mas mababa sa 24 VAC ay nangangahulugan na ang contactor ay hindi ang ugat na sanhi, at ang transpormer o control wiring ay nangangailangan muna ng pansin.

Ang mataas na kasalukuyang switching sa heating at compressor circuit ay kadalasang bumababa sa isang masungit na solong poste na power relay na may malaking contact spacing at isang coil na matatag na humahawak sa mababang boltahe. Ang isang bahagi tulad ng CYT90 high current SPST relay, na may rating na 30 A hanggang 40 A, ay ginawa para sa eksaktong klase ng load na ito.

CYT90 High Current Relay para sa Heavy Switching Isang compact na 30A/40A power relay na may mga silver alloy na contact, maraming opsyon sa pag-mount, at high-current switching para sa mga appliances, heater, at pang-industriya na kagamitan sa pagkontrol. Tingnan ang Produkto →

Kung saan Nagtatapos ang Relay at Nagsisimula ang Contactor

Ang linya sa pagitan ng dalawa ay isang bagay ng tungkulin at konstruksyon sa halip na isang mahirap na teknikal na hangganan. Ang mga contactor ay binuo para sa tiyak na layunin ng paglipat na may mas malalawak na contact gaps, mas mabibigat na spring, at mga terminal na tumatanggap ng line wire. Ang prinsipyo sa ilalim ay pareho sa alinman pangkalahatang layunin ng electromagnetic relay : ang isang coil ay bumubuo ng magnetic field na humihila ng armature at nagpapagalaw ng mga contact. Ano ang mga pagbabago ay ang kasalukuyang, ang contact na materyal, at ang mekanikal na lakas ng mga gumagalaw na bahagi.

Karaniwang hinahati ng mga tagabuo ng panel ang gawain sa dalawang antas. Nangyayari ang pagpapalit ng kuryente sa contactor o sa mataas na kasalukuyang relay. Nangyayari ang paghihiwalay at interposing sa mga rail mounted modules, kung saan ang isang bahagi tulad ng MCYF3 14F rail relay module na may 16 A contact ay umaangkop sa isang furnace control cabinet o isang mas malaking heating panel.

MCYF3 14F Rail Relay Module para sa Mga Tagabuo ng Panel Isang rail-mounted 14F relay module na may 16 A contact at hanggang 32 channel, na angkop sa sentralisadong kontrol at interposing sa furnace o heating panel. Tingnan ang Produkto →

Mga Tanong na Karapat-dapat Itanong Kapag Bumili Ka sa Dami

Para sa mga OEM at panel builder, ang contactor o relay ay isang maliit na line item na may malaking epekto sa halaga ng warranty. Tatlong puntos ang sulit na kumpirmahin bago maglagay ng order.

• Materyal sa pakikipag-ugnay at buhay ng ikot: ang silver tin oxide at silver cadmium oxide ay kumikilos nang iba sa ilalim ng resistive at inductive load. Itanong kung aling materyal ang ginamit at kung anong cycle count ang nasubok sa rate na kasalukuyang.
• Coil consistency: batch to batch variation sa pickup at dropout na boltahe ay lumalabas bilang chattering sa field. Itanong kung paano sinusuri ang mga coils bago ang pagpupulong.
• Pagsubaybay sa produksyon: mga code ng petsa, mga papasok na pagsusuri ng materyal, at pagsubok sa paglaban sa pakikipag-ugnayan sa dulo ng linya.

Ang background ng supplier ay mahalaga gaya ng datasheet. Ang Ningbo Chengyuan Chuangke Electronics Co., Ltd., na tumatakbo sa pamamagitan ng cyrelays.com, ay gumagawa ng mga relay at electronic na bahagi sa Ningbo mula noong 1996 at inilalarawan ang sarili bilang isang tagagawa na pinagsasama ang development, produksyon, at mga benta, na may mga utility na patent na sumasaklaw sa magnetic latching at snap fit na mga istruktura. Higit pang detalye ay makukuha sa tungkol sa pahina .

Ang furnace contactor ay isang simpleng bahagi na may tatlong kritikal na numero. Ang boltahe ng coil, contact rating sa inilapat na boltahe, at pole configuration ay magpapasya kung ito ay makakaligtas sa panahon ng pag-init o mabibigo sa pinakamalamig na umaga ng isa. Kunin ang mga iyon nang tama, i-verify ang totoong pagkarga sa halip na ang lumang label, at ang contactor ay hihinto sa pagiging isang umuulit na item ng serbisyo.
