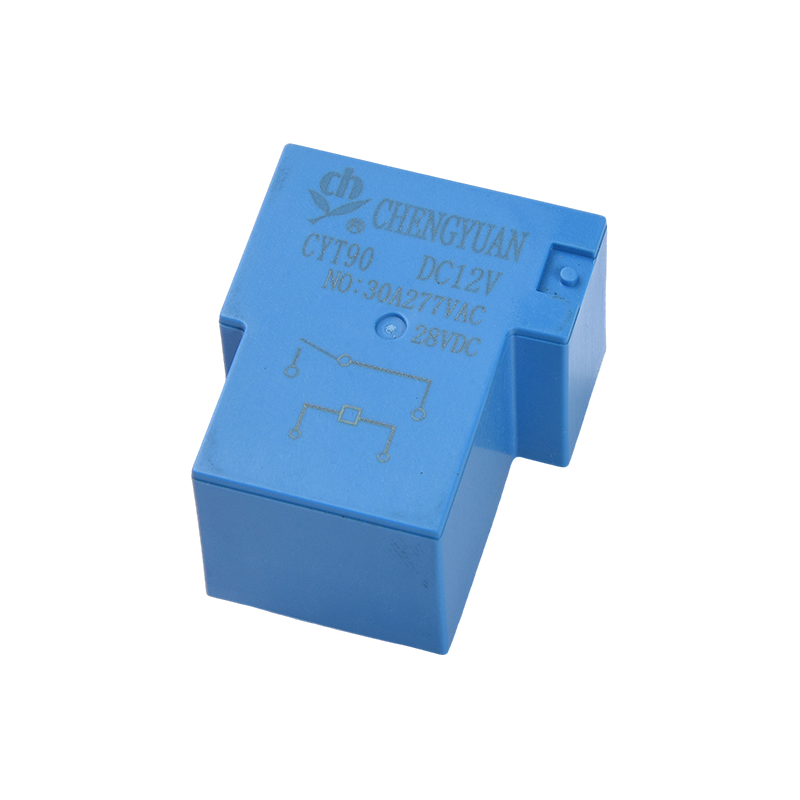

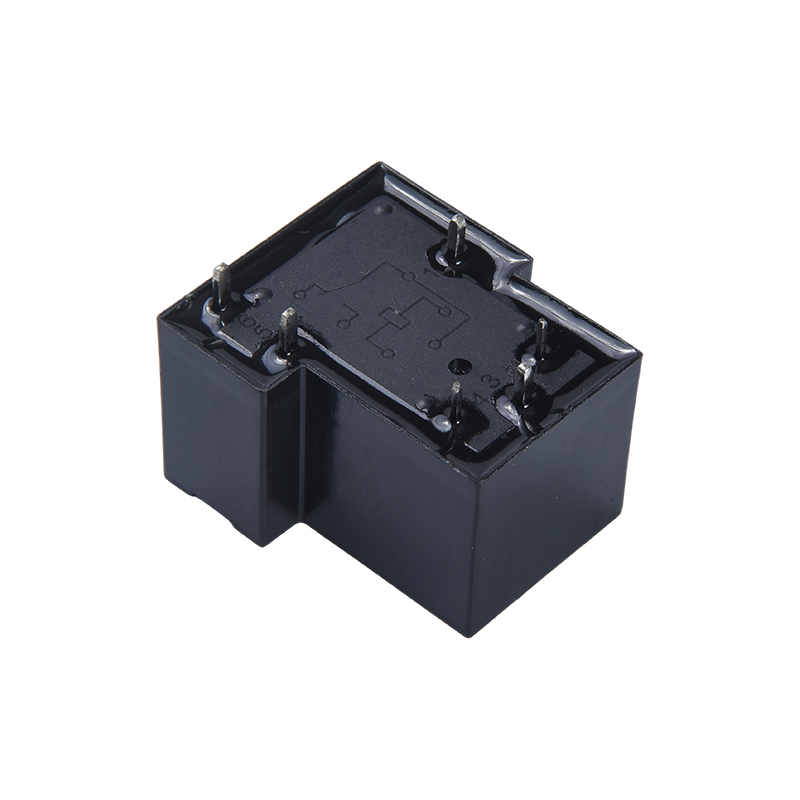

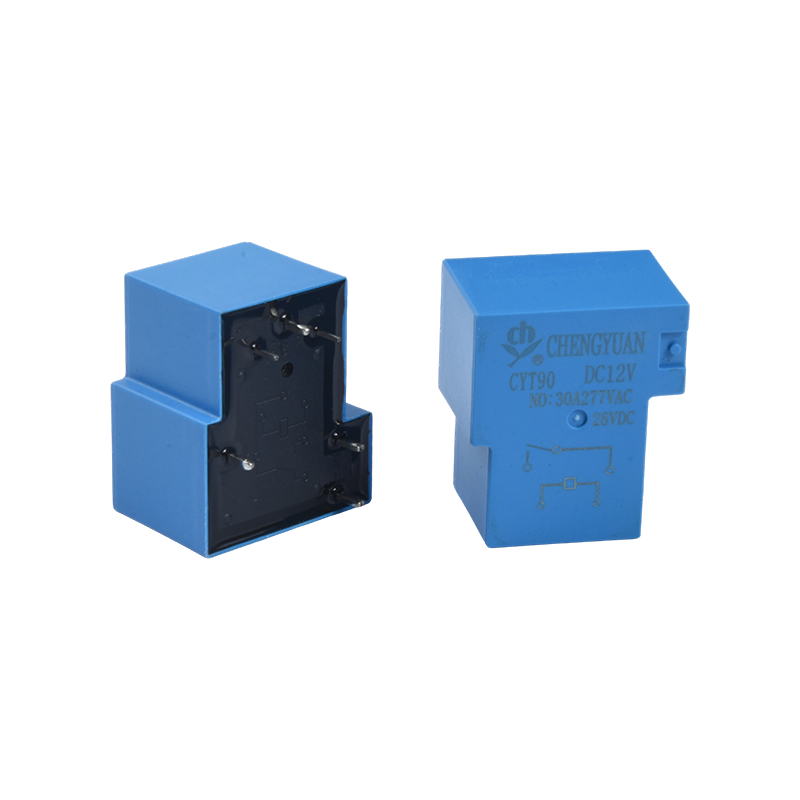

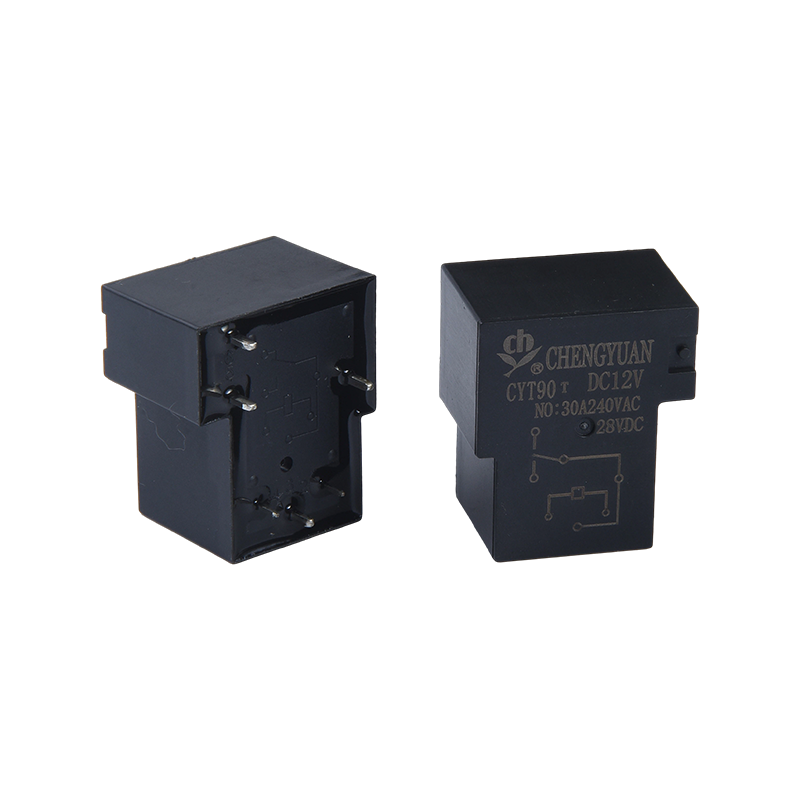

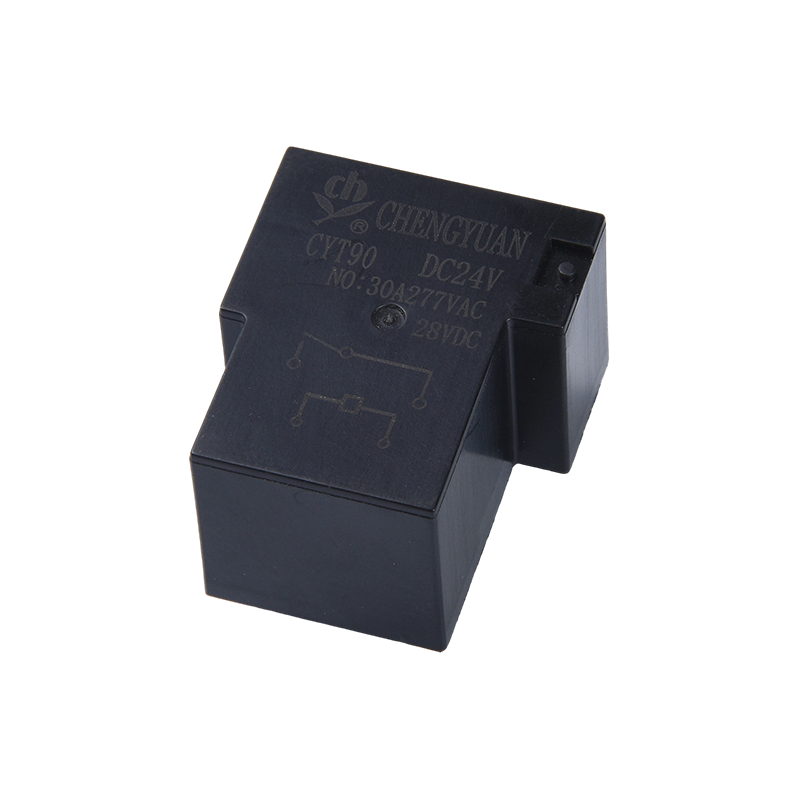

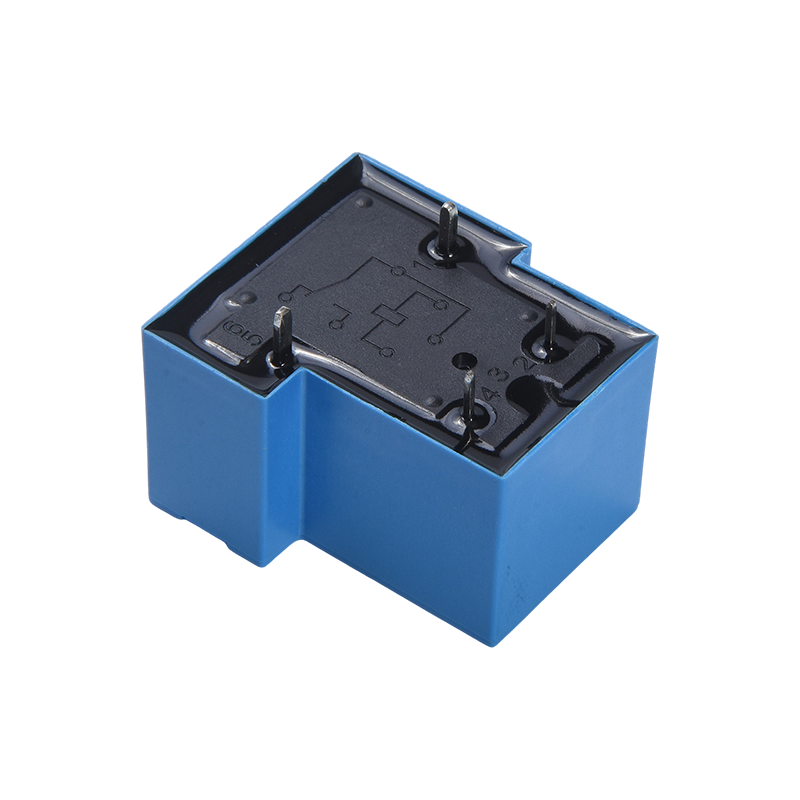

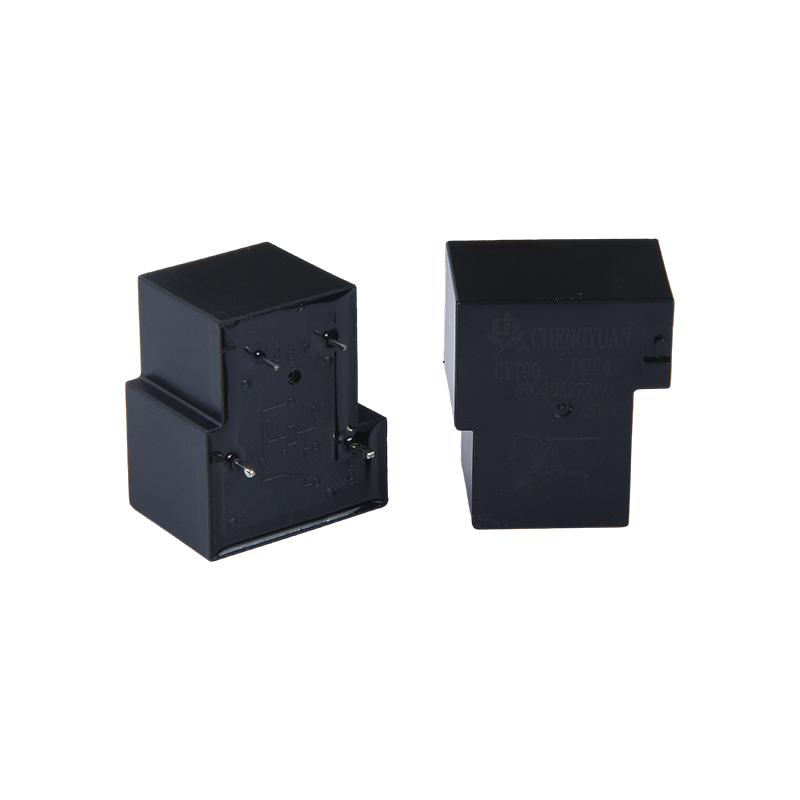

I. Mga Tampok:
1. Maramihang Mga Pagpipilian sa Pag-mount: Nagbibigay ng iba't ibang mga opsyon sa pag-mount upang umangkop sa iba't ibang mga sitwasyon sa pag-install ng kagamitan, pagpapabuti ng kaginhawahan sa pag-install;
2. Compact Design: Bilang isang maliit, high-power relay, ang compact size nito ay nakakatipid ng panloob na espasyo sa pag-install;
3. SPDT Structure: Gumagamit ng single-pole double-throw structure, na nagbibigay ng malinaw na switching logic at umaangkop sa iba't ibang high-power circuit switching na pangangailangan.
II. Mga Pangunahing Pag-andar at Naaangkop na Sitwasyon:
1. Mga Pangunahing Pag-andar: Nagbibigay ng high-current switching control, signal conversion, at load switching function, na tinitiyak ang matatag na operasyon ng mga high-power equipment circuit;
2. Mga Kagamitan sa Bahay: Angkop para sa mga air conditioner, induction cooker, refrigerator, rice cooker, at iba pang gamit sa bahay, na nagpapagana ng high-power load switching control;
3. Industrial Control: Angkop para sa mga heater, ventilation device, at iba pang kagamitan sa industrial automation, na nakakatugon sa mataas na kasalukuyang kontrol na mga pangangailangan ng mga pang-industriyang sitwasyon;
4. Smart Home at Mga Umuusbong na Teknolohiya: Naaangkop sa mga kagamitang panseguridad, mga sistema ng ilaw, bagong kagamitan sa enerhiya, at sa Internet of Things, na sumusuporta sa conversion ng signal at paglipat ng load.
IV. Mga Pangunahing Kalamangan:
1. High Power Handling: Maaasahang pinangangasiwaan ng high-contact power na disenyo ang 20A/30A high-current na mga sitwasyon, na nag-aalok ng malakas na adaptability.
2. Nababaluktot na Pag-install: Maraming mga opsyon sa pag-mount ang magagamit, tugma sa iba't ibang mga kinakailangan sa pag-install ng kagamitan.
3. Malawak na Saklaw ng Mga Aplikasyon: Sumasaklaw sa maraming larangan, kabilang ang mga kasangkapan sa bahay, kontrol sa industriya, matalinong tahanan, at bagong enerhiya, na nag-aalok ng malakas na versatility.
4. Compact Size at High Power: Nakakamit ang mataas na power output sa isang compact size, na nakakatugon sa dalawahang pangangailangan ng equipment miniaturization at high-power control.
Data ng Contact
| Uri | CYT90 |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 20A/30A 250VAC |
| Max. paglipat kasalukuyan | 20A/30A |
| Max. pagpapalit ng boltahe | 250VAC |
| Max. switching power | 5000VA/7500VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 10ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1500VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 2500VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz , sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz , sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 100G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Ambient na temperatura | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 24g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 180 | 27 | Tinatayang 0.9W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Ang data na ipinakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

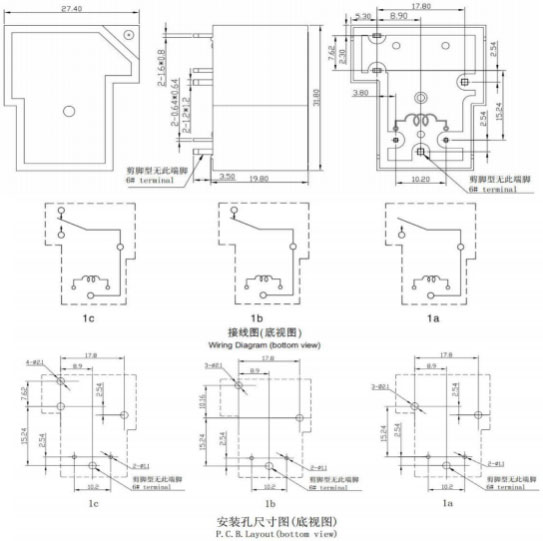

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

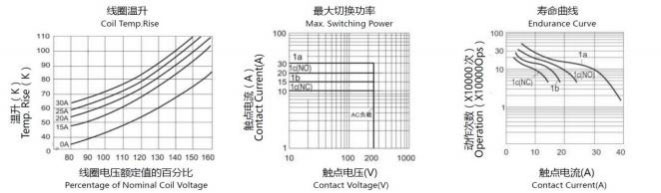

Mga Katangiang Kurba
Impormasyon sa Pag-order
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Uri： CYT90
2: Bilang ng mga Pole: 1-1Pole
3: Pag-aayos ng Contact: Isang Form A ; B Form B ; C Form C
4: Nominal na Boltahe: 5,6,9,12,15,18,24,48VDC
5: Kulay ng Enclosure: H-Black; L-Asul
6: Coil Pwor: D-0.9W
7: Proteksiyong Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na pangangailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
