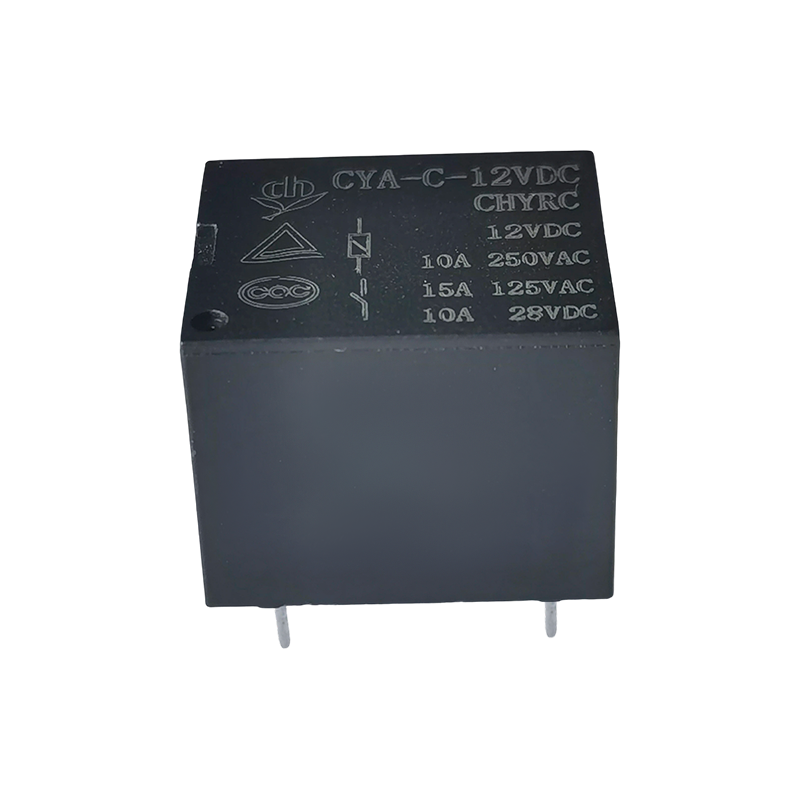

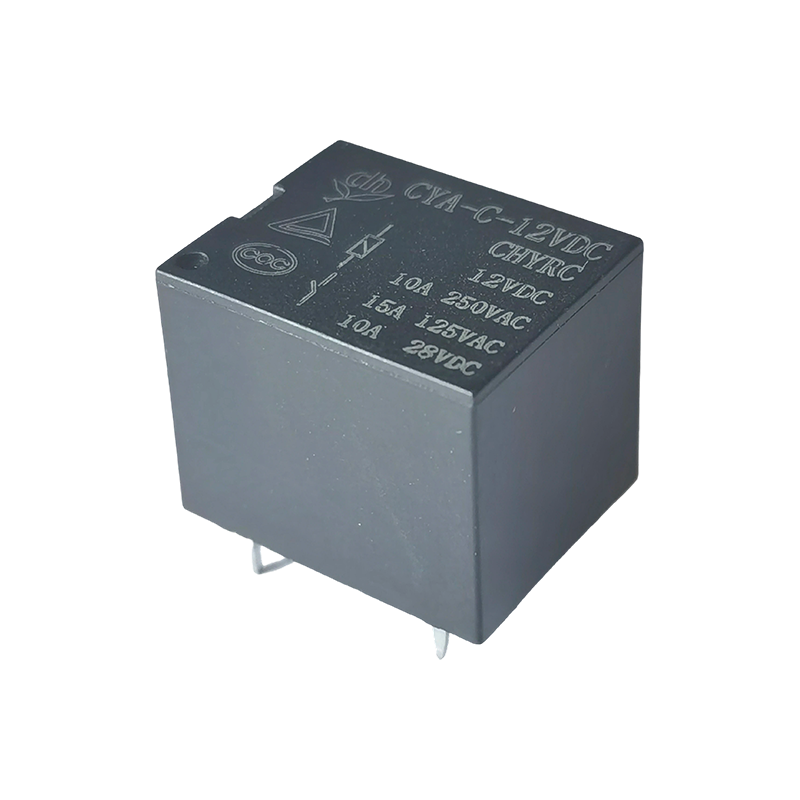

Mga Tampok:
• Compatibility ng malawak na load: Compatible sa 15A 125VAC, 12A 250VAC AC load at 10A 28VDC DC load, na sumasaklaw sa karamihan ng mga low-to-medium power circuit switching na pangangailangan.
• Flexible coil voltage: Sinusuportahan ang 3VDC-48VDC coil voltage, direktang tumutugma sa iba't ibang mga detalye ng control circuit boltahe nang hindi nangangailangan ng karagdagang mga module ng conversion ng boltahe.
• Disenyo ng mababang pagkonsumo ng kuryente: Ang pagkonsumo ng kuryente ng coil ay 0.36W lamang, na binabawasan ang kabuuang pagkonsumo ng kuryente ng kagamitan at ginagawa itong angkop para sa mga device na pinapagana ng baterya.
• Dual authoritative certification: Nakapasa sa TUV at CQC certification, sumusunod sa internasyonal at domestic na mga pamantayan sa kaligtasan, at angkop para sa mga terminal na produkto na ibinebenta sa maraming merkado.

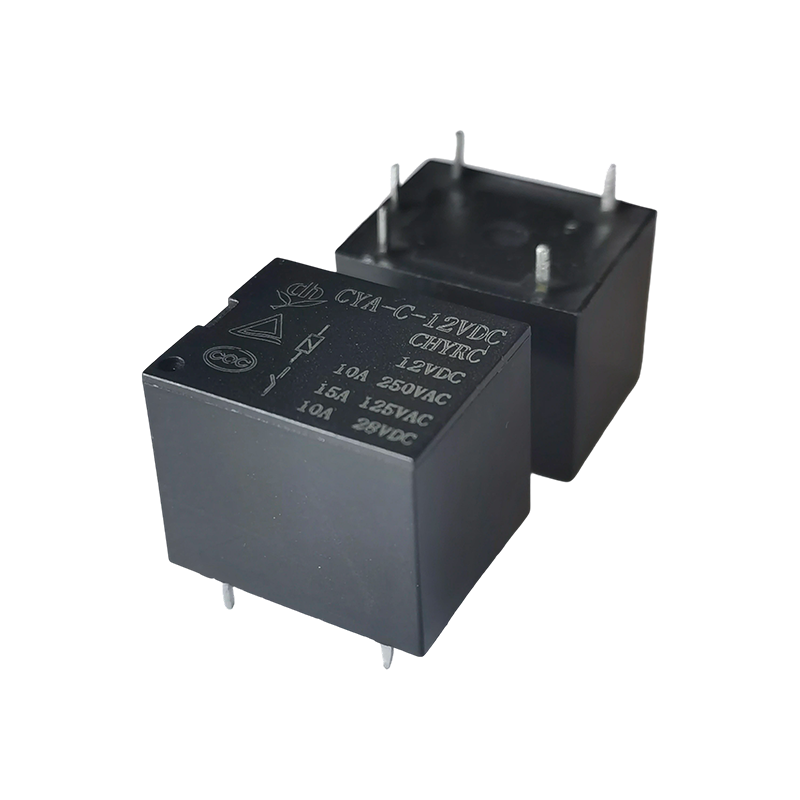

• Maginhawang pag-install ng PCB: Gumagamit ng 5-pin na istraktura para sa madaling paghihinang at pagpupulong ng naka-print na circuit board; ang compact, sugar-cube-like na hugis ay nakakatipid ng espasyo sa pag-install at angkop para sa mga high-density na disenyo ng layout ng circuit.
• I-clear ang switching logic: Gumagamit ng single-pole single-throw (SPST) contact form, na nagbibigay ng simple at malinaw na switching logic, pinapasimple ang disenyo ng circuit, at binabawasan ang posibilidad ng mga wiring error.
Mga Sitwasyon ng Application:
• Mga gamit sa bahay: On/off control ng maliliit na electric oven, water dispenser, remote control switch, atbp.
• Industrial control: Maliit na PLC expansion modules, sensor signal switching circuits, pagpapagana ng signal isolation at circuit on/off control.
• Smart home: Mga smart socket, lighting control modules, atbp., na tumutugma sa mga low-voltage control signal para sa ligtas na pamamahala ng kuryente.
| Uri | CYA |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 10A250VAC |
| Max. paglipat kasalukuyan | 15A |
| Max. pagpapalit ng boltahe | 250VAC |
| Max. switching power | 2500VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 8ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:750VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 1500VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude na 1.5 mm |
| Functional | 10-55Hz, sa double amplitude na 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10,000,000 ops.(sa temperatura ng kuwarto) |
| Electrical endurance (360ops./h) | 100,000 ops.(sa room temperature) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 8.5g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 120 | 25 | Tinatayang 0.36W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

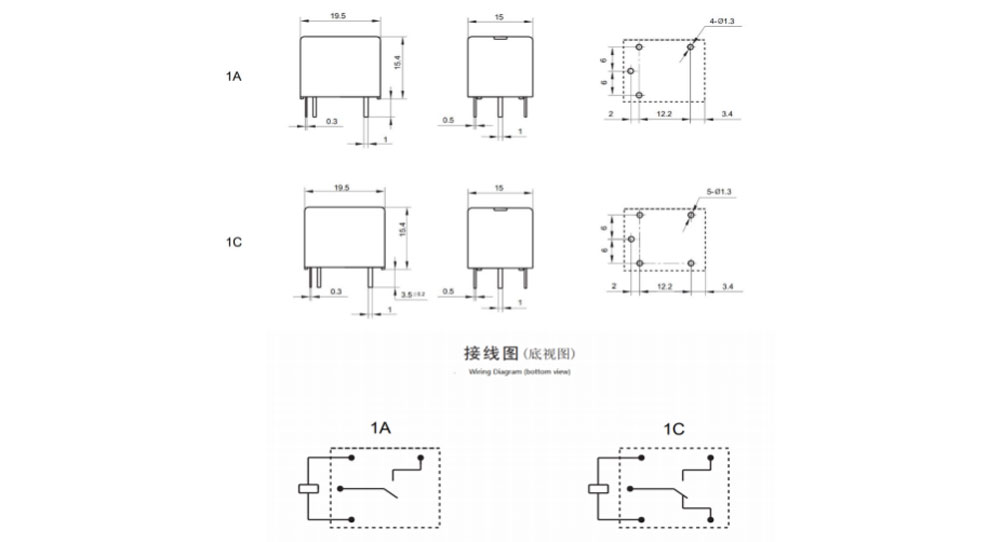

Dimensyon ng outline, Wiring diagram, PCB layout (Yunit: mm)

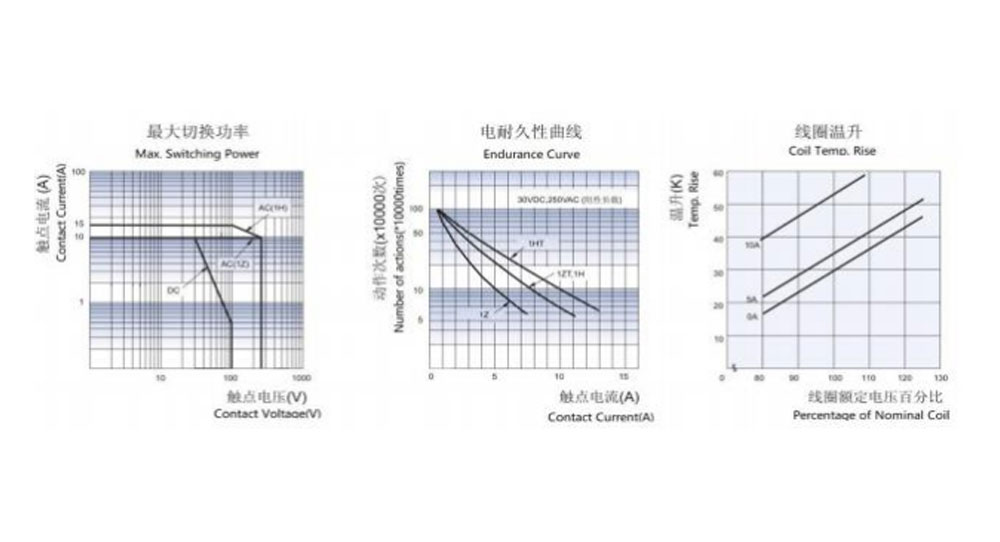

Mga Katangiang Kurba
Impormasyon sa Pag-order
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Uri: CYA
2: Bilang ng mga Pole: 1-1Pole
3: Pag-aayos ng Contact: C Mula sa C; H Mula sa A; B Mula sa B
4: Nominal na Boltahe: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Kulay ng Enclosure: W-White, H-Black, L-Blue
6: Coil Pwor: D-0.45W L-0.36W
7: Proteksiyon na Konstruksyon: S-Flux proofed, SH-Sealed type washable
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na pangangailangan
(1) Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
(2) Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na i-assemble ang mga flux-proof relay sa PCB.
(3) Available ang customized na espesyal na suffix pagkatapos suriin ng CHENGYUAN.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso. Hindi namin masuri ang lahat ng pagganap at mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis. Mangyaring buksan ang ventilation hood sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
