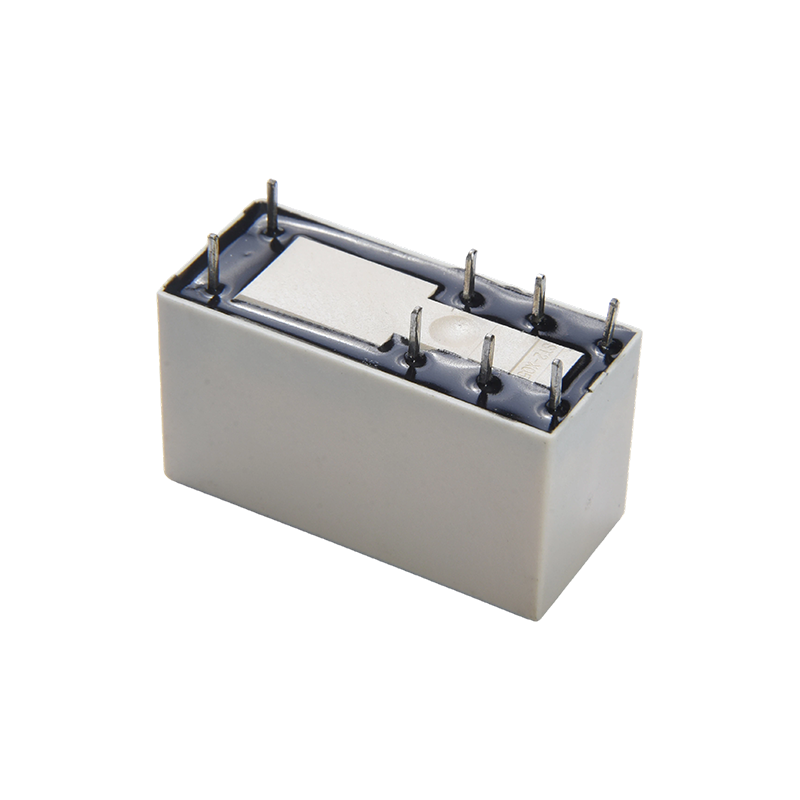

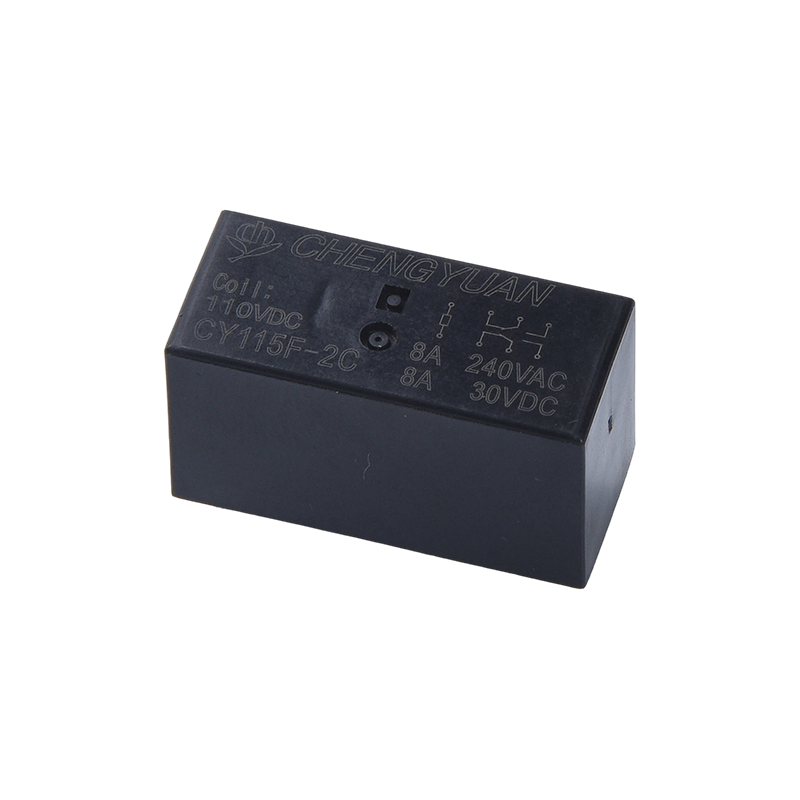

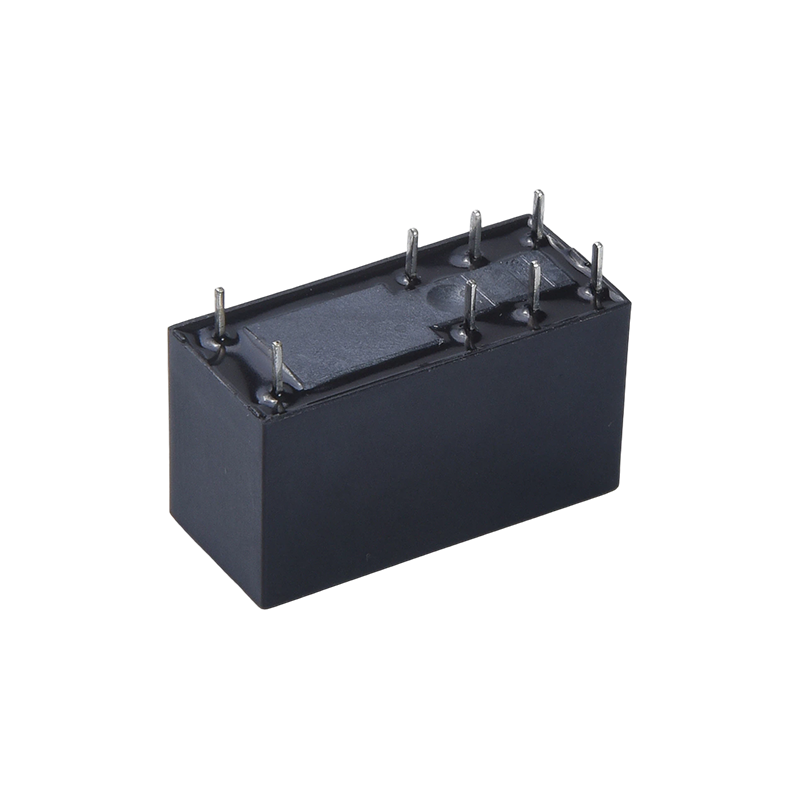

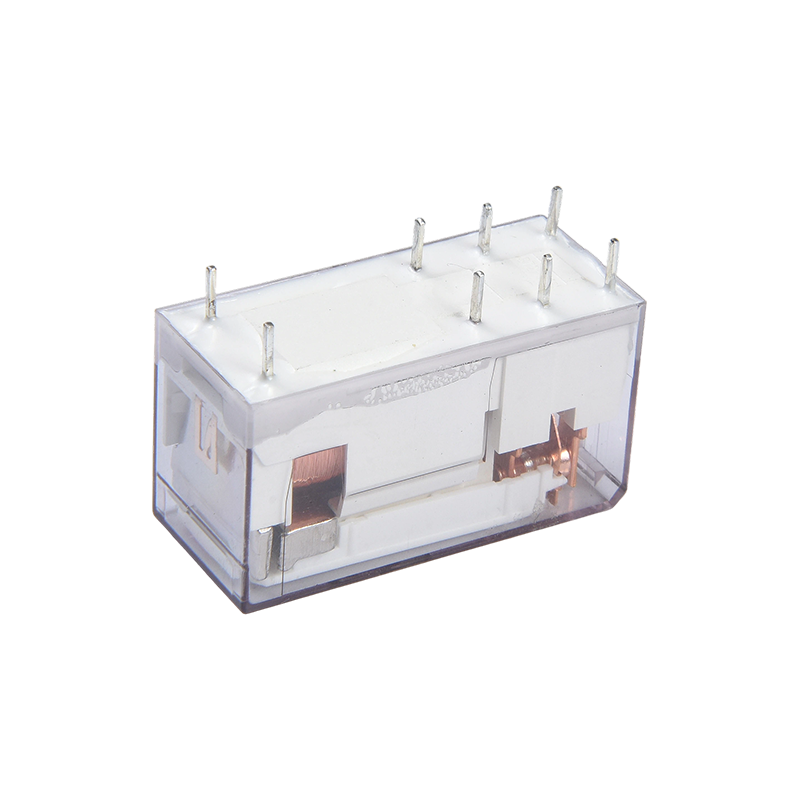

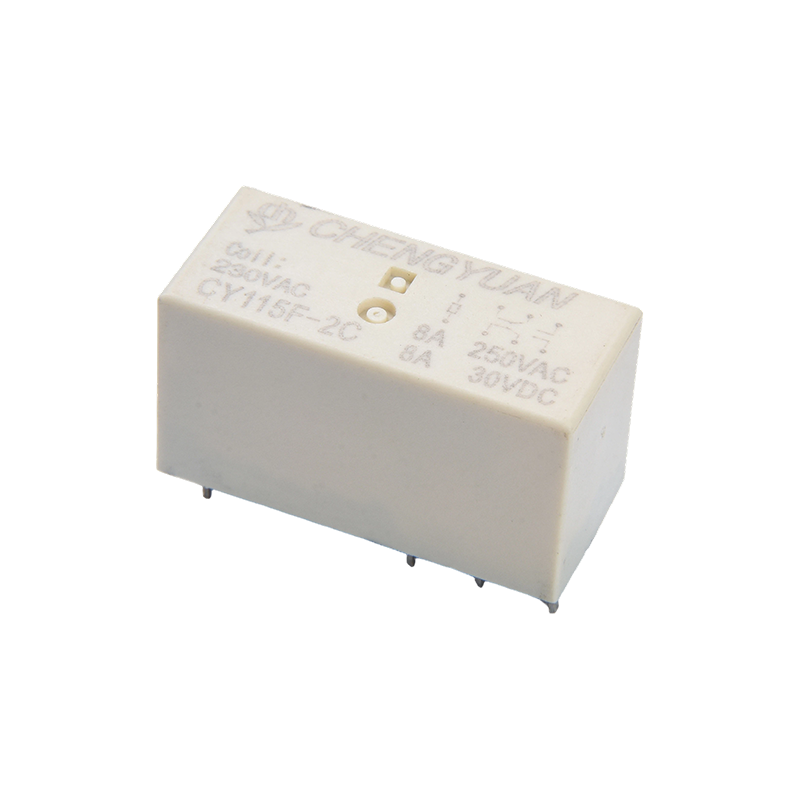

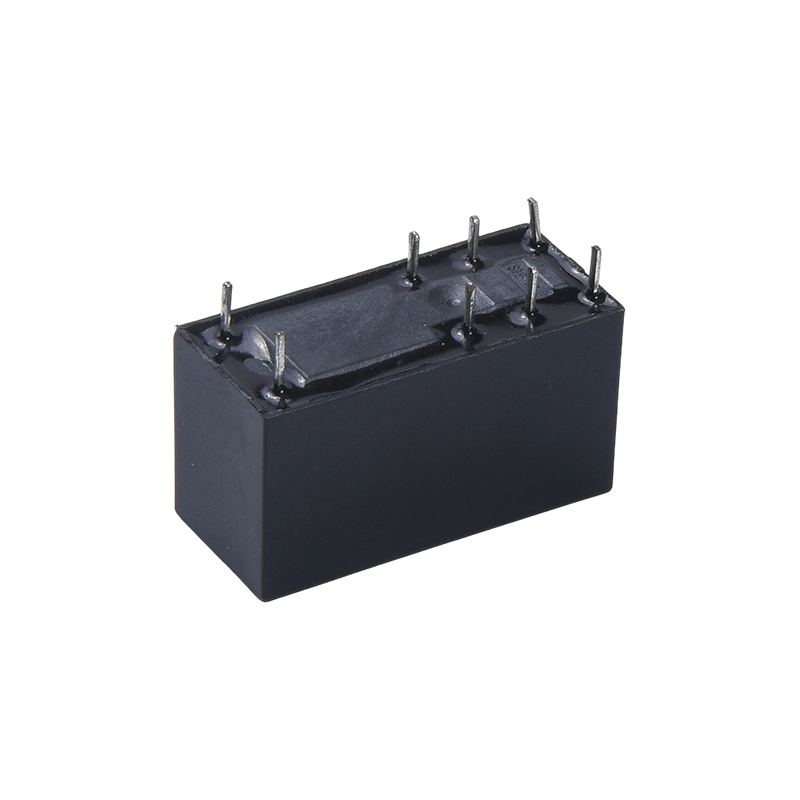

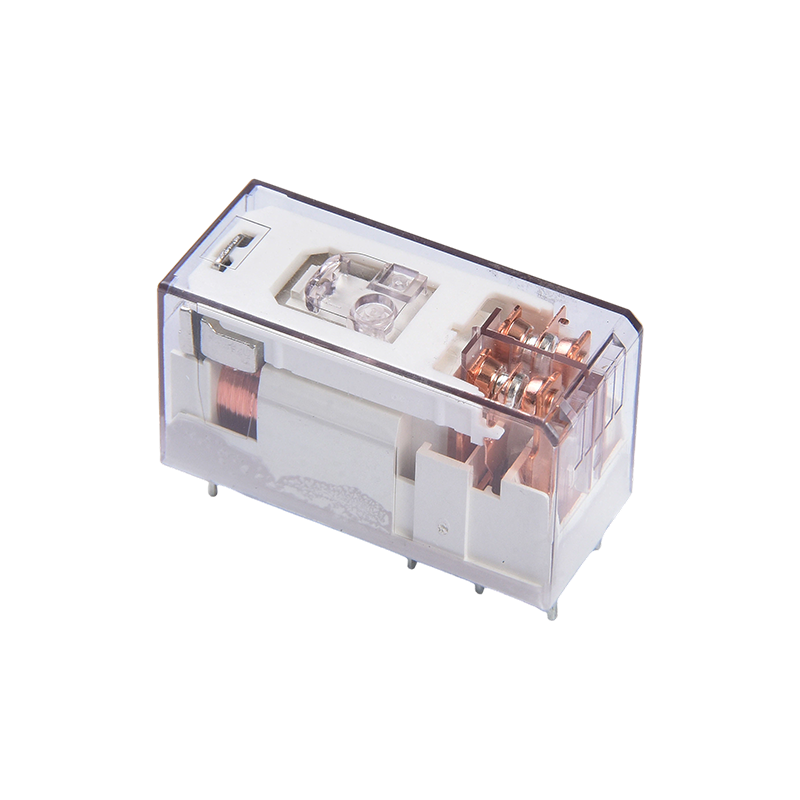

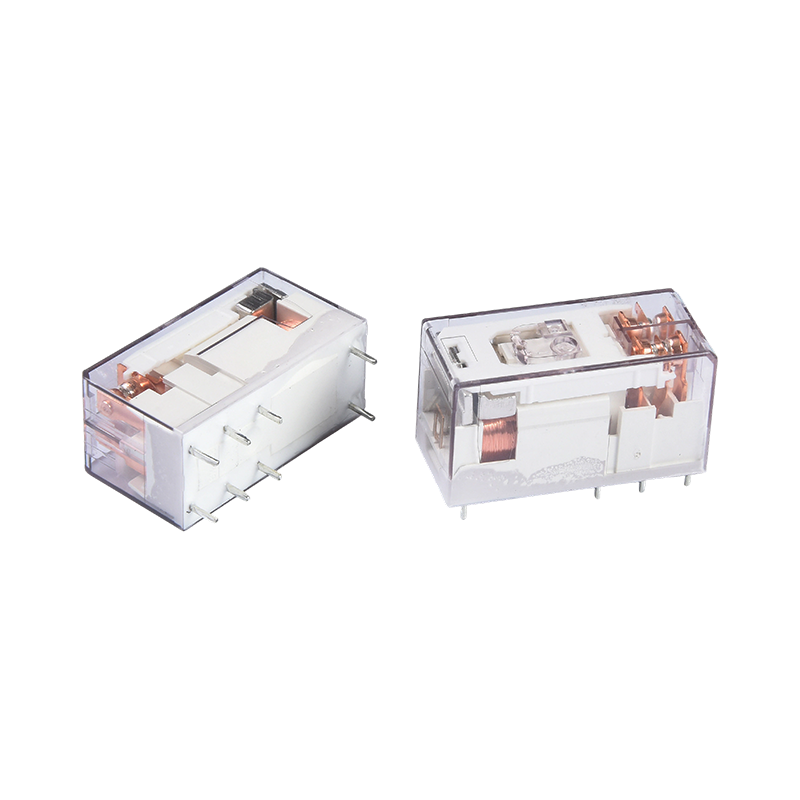

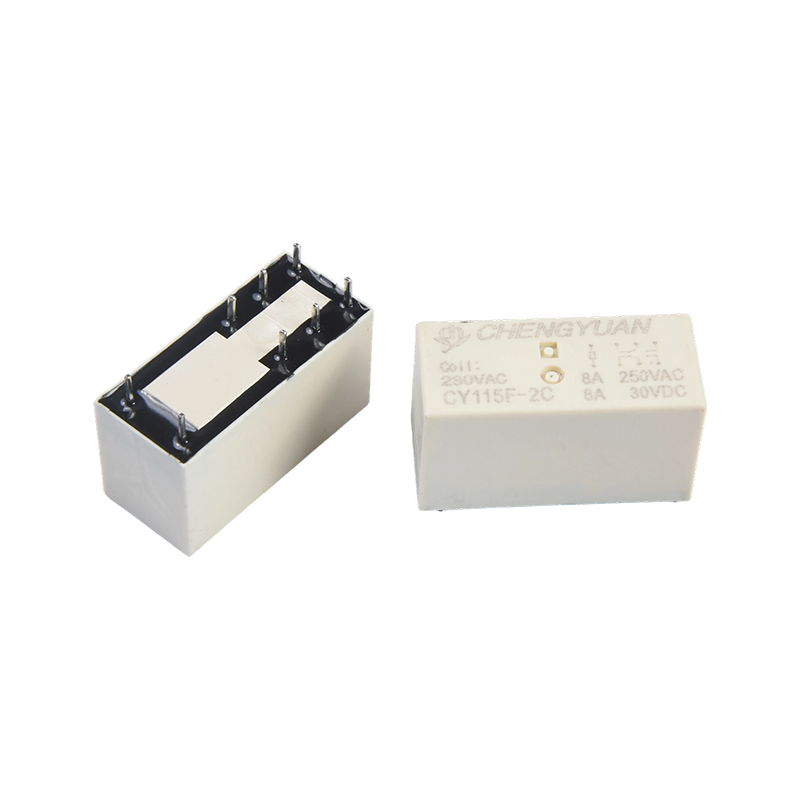

Mga Tampok ng Produkto:
• Mataas na Load Switching Capacity: Ang mga contact ay sumusuporta sa 8 amps ng kasalukuyang switching, na epektibong kinokontrol ang mga high-power na circuit at nakakatugon sa iba't ibang mga kinakailangan sa pagkarga.
• Disenyo ng Mababang Pagkonsumo ng Power: Ang sensitivity ng coil ay kasingbaba ng 0.4W, na tumutulong na bawasan ang pangkalahatang pagkonsumo ng enerhiya ng device at pagbuo ng init.
• High Voltage Withstand and Isolation: Ang boltahe na makatiis sa pagitan ng coil at mga contact ay umabot sa 5000 volts, na nagbibigay ng maaasahang electrical isolation at tinitiyak ang ligtas na operasyon.
• Compact Structure: Ang maliit na sukat ay nag-o-optimize ng space utilization, na ginagawa itong perpekto para sa siksik na pag-mount sa mga naka-print na circuit board.
• Sensitive Control: Kinokontrol ang mga high-power circuit na may mahinang signal, pinapagana ang remote control at isolation sa mga automated system.
Mga Karaniwang Aplikasyon:
• Mga Kagamitan sa Bahay: Ginagamit sa mga washing machine, air conditioner, microwave oven, at iba pang mga device para sa circuit control ng mga motor o heating elements.
• Industrial Automation: Angkop para sa mga PLC control system, motor at solenoid valve drive, na nagbibigay ng stable na awtomatikong switching.
• Bagong Kagamitan sa Enerhiya: Inilapat sa UPS na walang harang na mga supply ng kuryente, mga sistema ng pag-iimbak ng enerhiya, at mga inverter bilang isang maaasahang awtomatikong switch.
• Smart Home: Ginagamit upang kontrolin ang mga air conditioner, underfloor heating, mga kurtina, at iba pang mga system para sa remote na matalinong pamamahala.
• Audio-Visual at Display Equipment: Ginagamit sa mga audio system, monitor, at iba pang device para matiyak ang tumpak na pagpapalit ng mga signal at power.
Makipag-ugnayan sa Data
| Uri | CY115F |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 8A 250VAC |
| Max. paglipat kasalukuyan | 10A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 2500VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min. 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 5000VAC , 50/60Hz para sa 1min |
| Sa pagitan ng mga contact set:2,500VAC, 50/60Hz sa loob ng 1min |
| Panlaban sa panginginig ng boses | Nakakasira | 10-55Hz, sa double amplitude na 1.5 mm |
| Functional | 10-55Hz, sa double amplitude na 1.5 mm |
| Shock resistance | Functional | 10G Min. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa room temperature) |
| Electrical endurance (360ops./h) | 100000 ops.(sa temperatura ng kuwarto) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 13.5g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 80.00 | 62.5 | Tinatayang 0.4W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

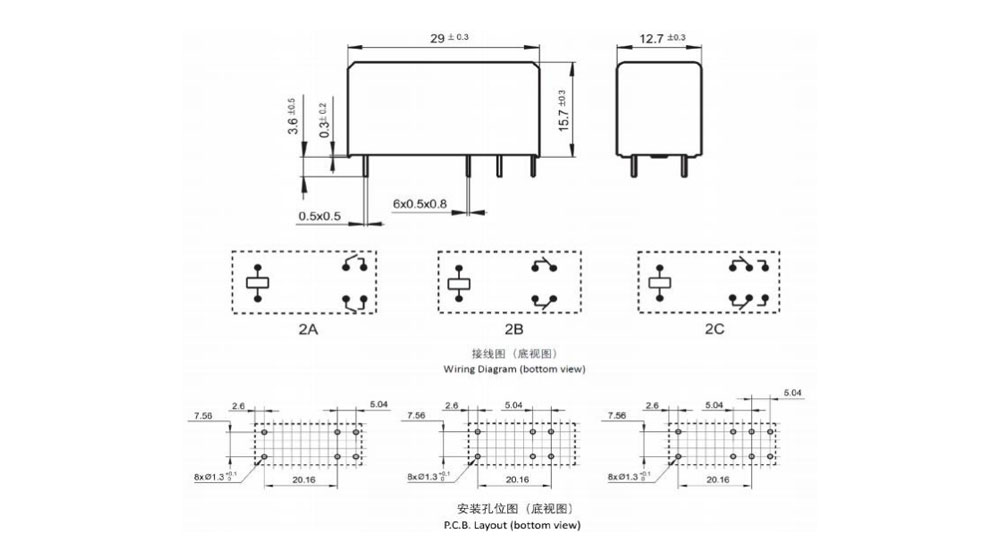

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

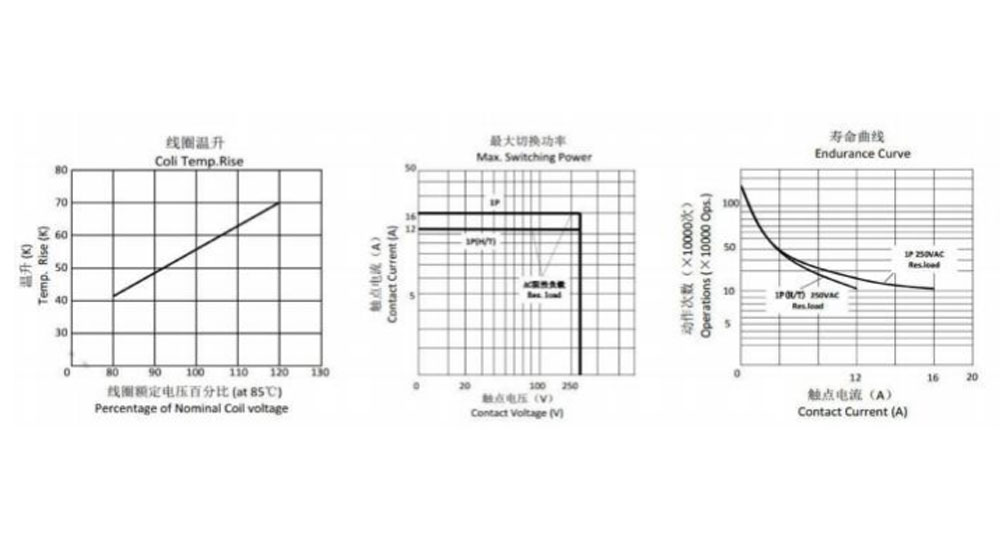

Mga Katangiang Kurba
Impormasyon sa Pag-order
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Uri：CY115F
2: Bilang ng Pole: 2-2Pole
3: Pagsasaayos ng Contact: A-Form A ; B-Form B ; C-Form C
4: Nominal Boltage: 5,6,9,12,18,24,48VDC
5: Kulay ng Enclosure: B-Black
6: Coil Pwor: D-0.4W
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na pangangailangan
Ang mga flux-proof na relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o proseso sa ibabaw ay hindi iminumungkahi pagkatapos na ang mga flux-proof na relay ay i-assemble sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng performance at lahat ng parameter para sa bawat posibleng application. Kaya ang mga user ay dapat nasa tamang posisyon na mamili
angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos maglinis ng fan pag-install, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin . Kung may anumang query , mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
