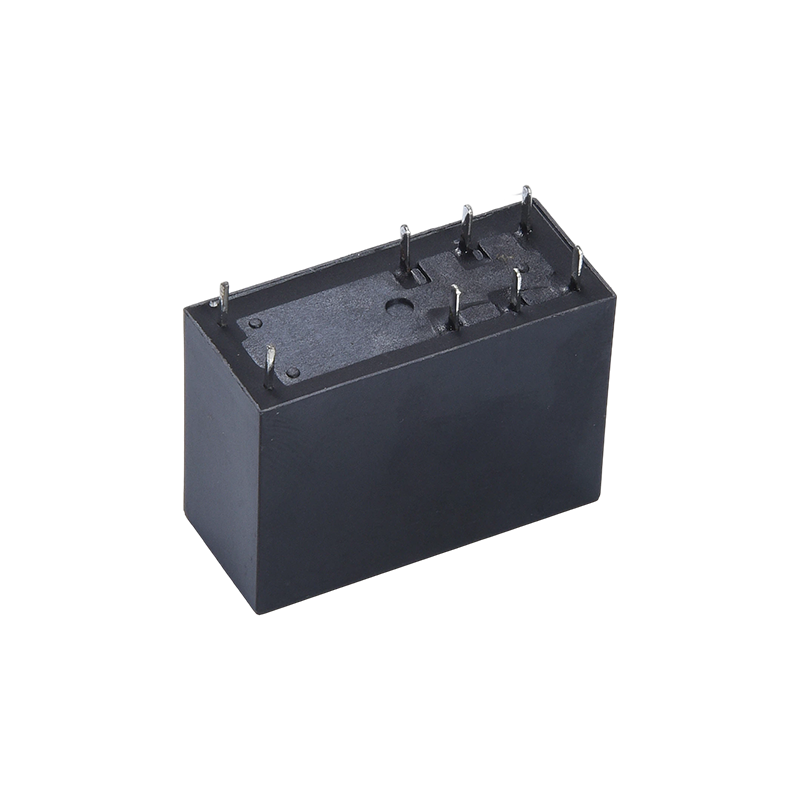

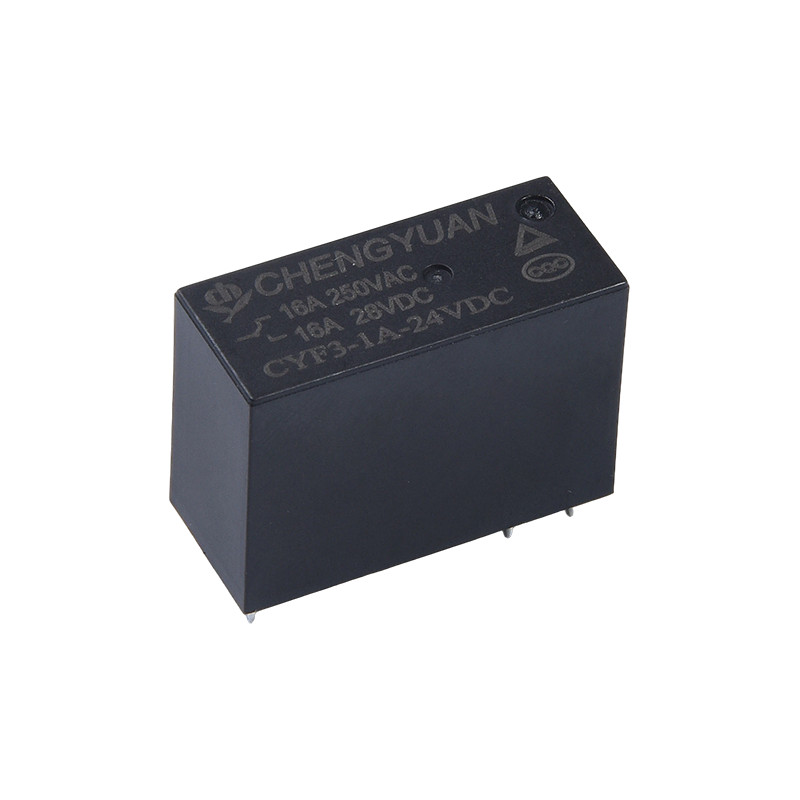

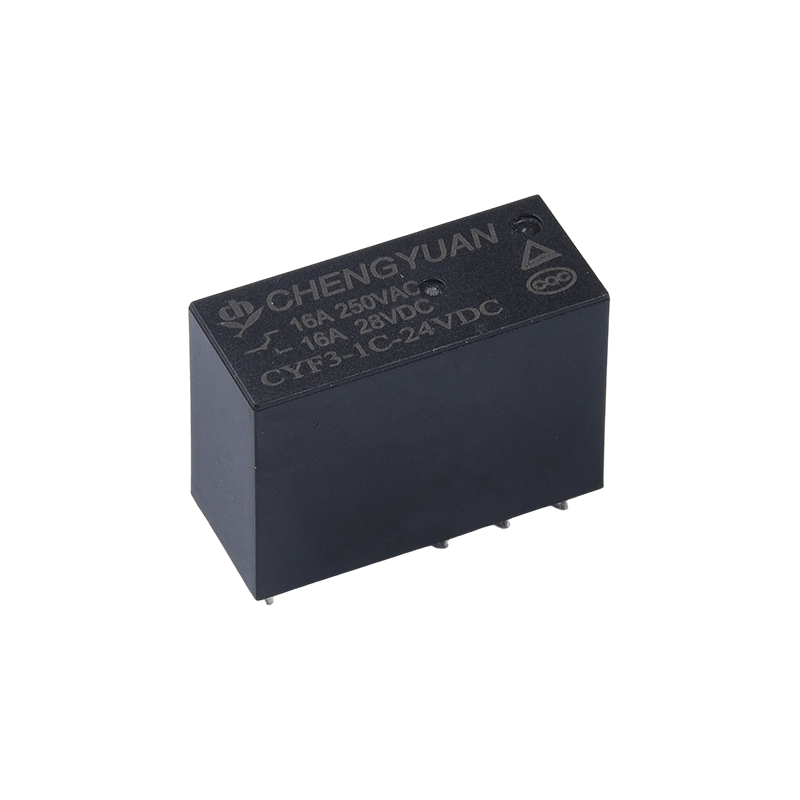

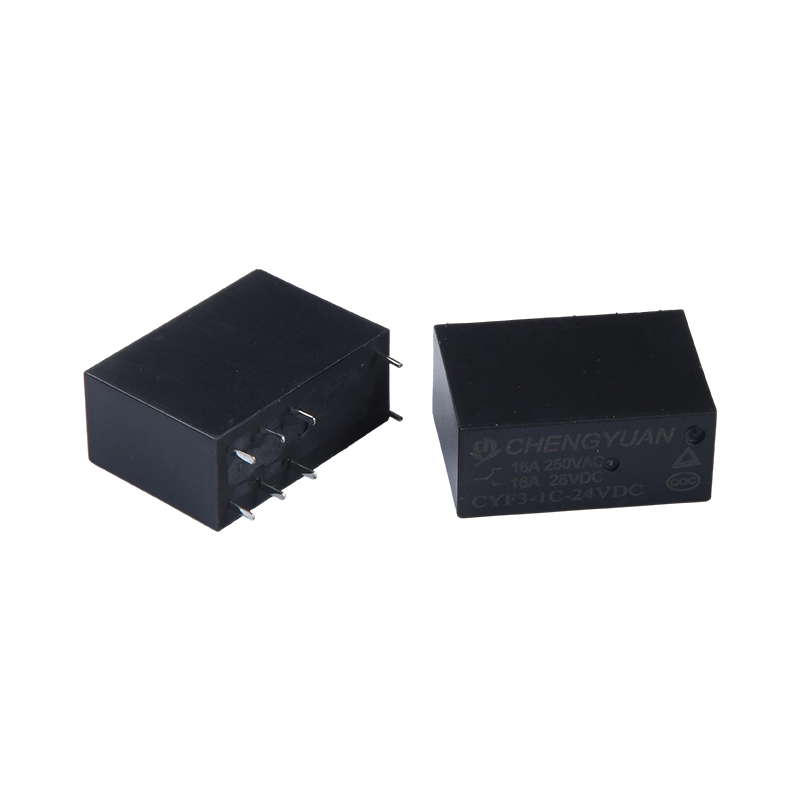

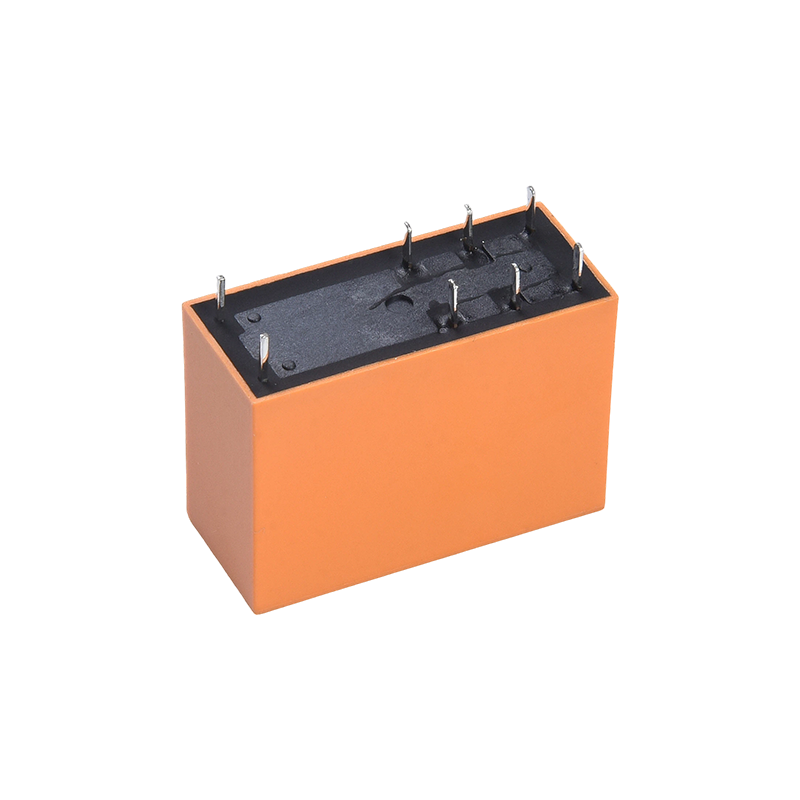

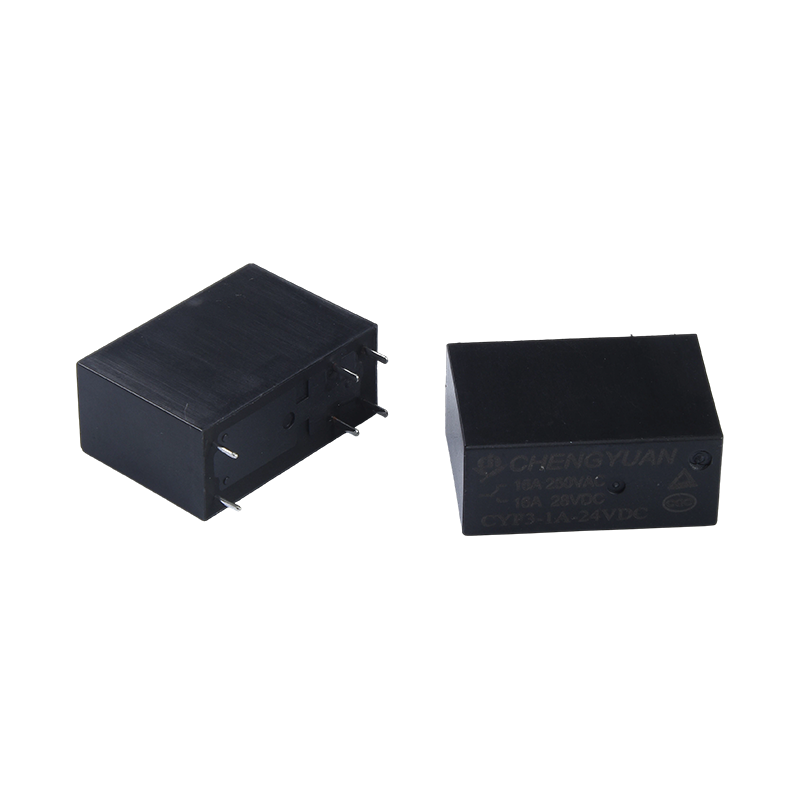

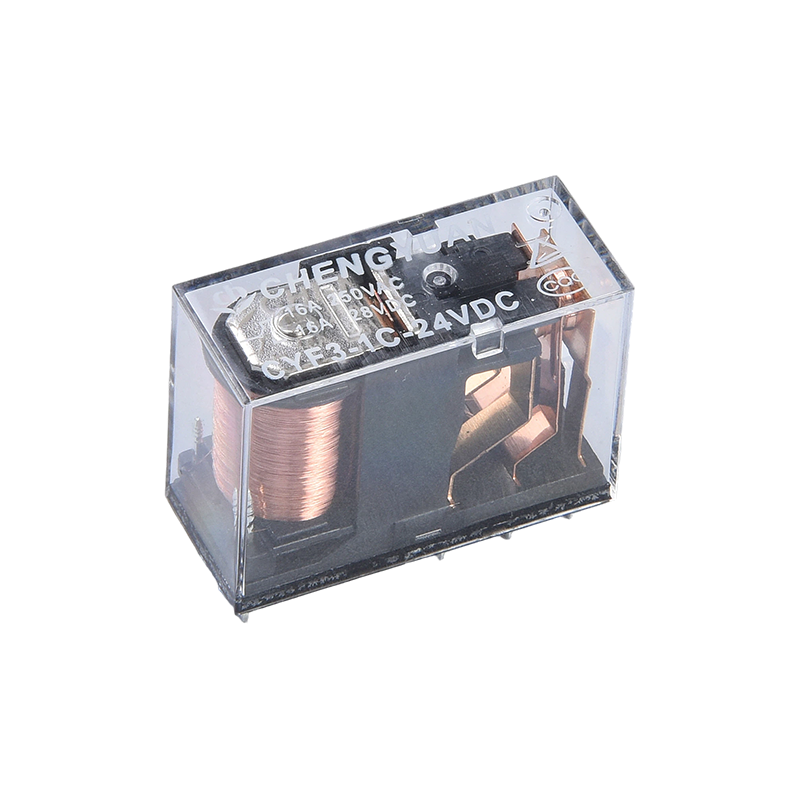

Mga Detalye ng Produkto:
High Load at Dielectric Strength: Contact switching capacity hanggang 17 amperes, 5000 volts dielectric strength sa pagitan ng coil at contacts, na angkop para sa high-load at high-isolation circuit environment.
Compact Design: Maliit na sukat, angkop para sa high-density na PCB mounting, nagse-save ng panloob na espasyo sa kagamitan.
Malawak na Saklaw ng Mga Aplikasyon: Angkop para sa mga kagamitan sa komunikasyon, mga sistema ng seguridad, kagamitan sa opisina, at mga gamit sa bahay gaya ng mga air conditioner at microwave oven. Ginagamit din sa industriyal na automation, UPS power supply, machine tool electrical system, at audio control.
Maaasahang Configuration ng Contact: Nagbibigay ng maraming opsyon sa pag-load ng contact, kabilang ang 2 set ng 5A/8A at 1 set ng 10A, 12A, at 16A na configuration, na nakakatugon sa mga pangangailangan ng iba't ibang automatic control circuit.
Naaangkop na Kapaligiran:
Electrical Environment: Angkop para sa micropower control circuits na may madalas na pagpapalit ng control voltage at load current.
Pisikal na Kapaligiran: Maaaring i-install sa space-constrained, high-density na mga layout ng PCB, na karaniwang matatagpuan sa loob ng iba't ibang electrical control board.
Mga Kundisyon sa Pagpapatakbo: Angkop para sa karamihan sa mga panloob na kapaligirang pang-elektrisidad at pang-industriya na kagamitan, na karaniwang matatagpuan sa mga lugar na may mahusay na bentilasyon na walang matinding vibration.
Mga Katugmang Sistema: Maaaring isama sa awtomatikong kontrol, pamamahala ng kuryente, at mga sistema ng alarma sa seguridad upang makamit ang maaasahang pag-isolate ng circuit at kontrol sa paglipat.
Makipag-ugnayan sa Data
| Uri | CYF3 |
| Materyal sa pakikipag-ugnayan | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 16A250VAC /17A 277VAC |
| Max. lumilipat kasalukuyan | 16A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 4709VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 5000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang 14g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 240 | 12.5 | Tinatayang 0.72W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Tinatayang 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Ang data na ipinakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

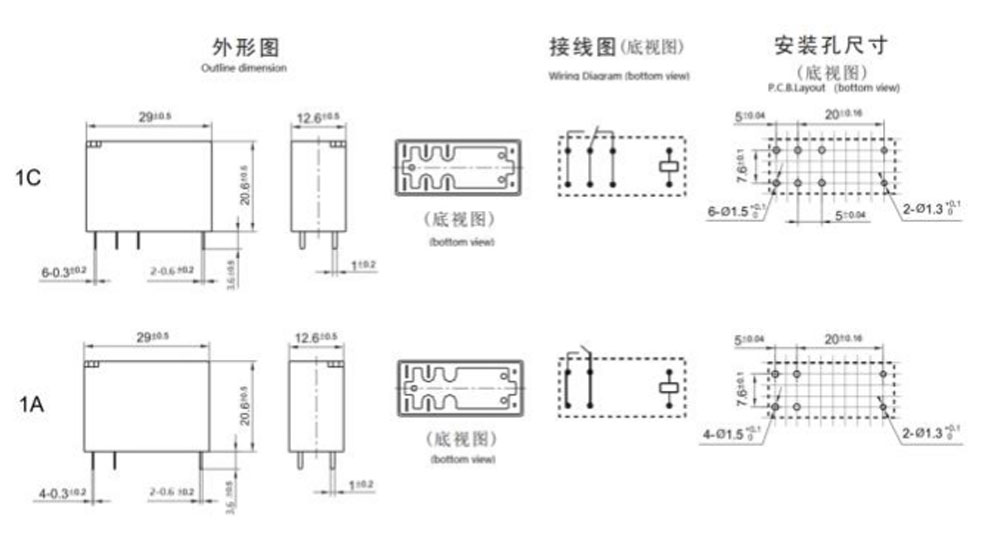

Dimensyon ng outline, Wiring diagram, PCB layout (Yunit: mm)

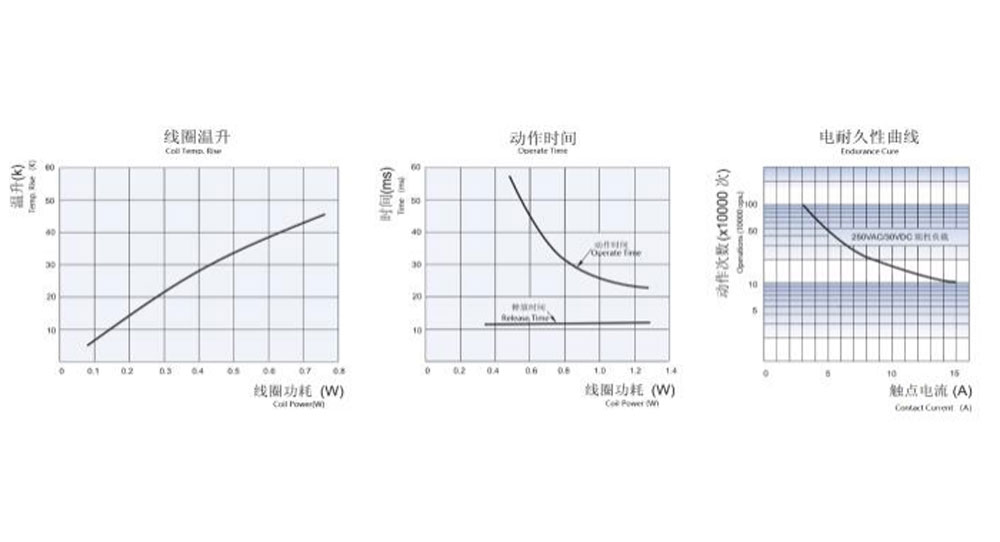

Mga Katangiang Kurba
Impormasyon sa Pag-order
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Uri：CYF3
2: Bilang ng Pole: 1-1Pole
3: Pakikipag-ugnayan Kaayusan: C Mula C ; H Mula A ; B Mula B
4: Nominal Boltage: 3,5,6,9,12,18,24,48VDC

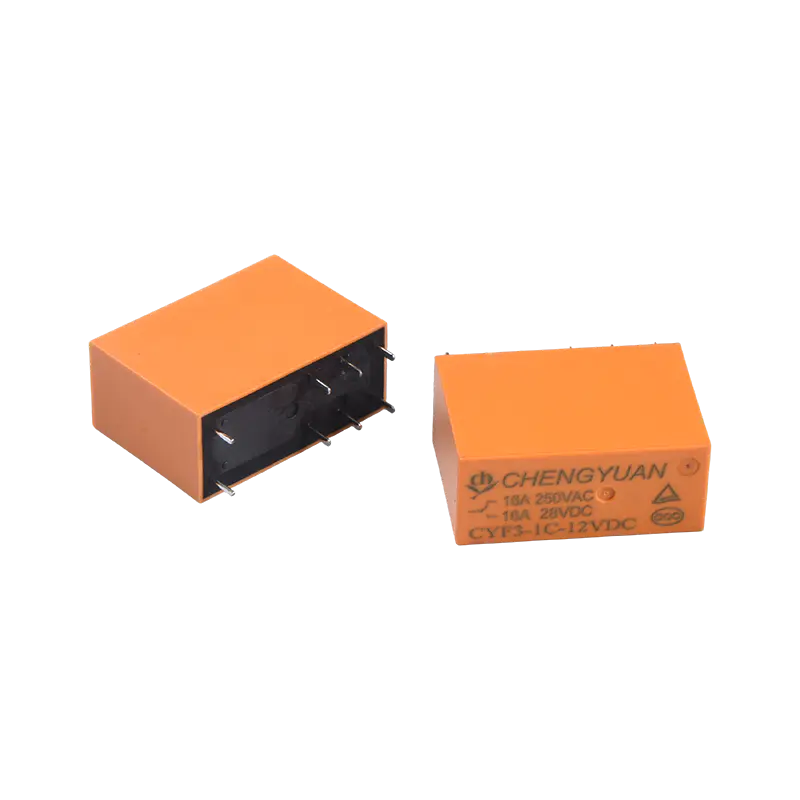

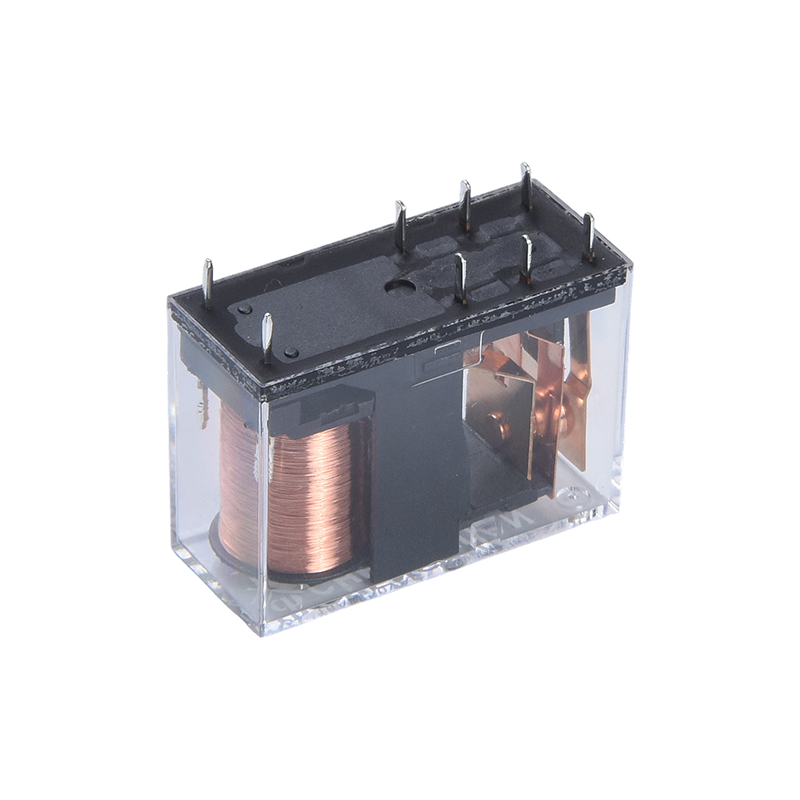

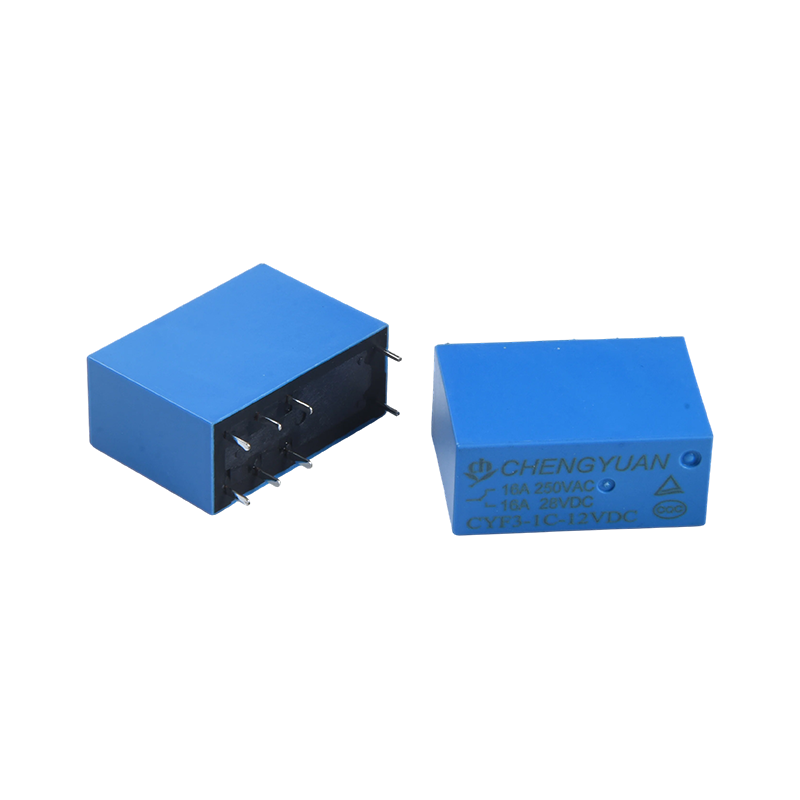

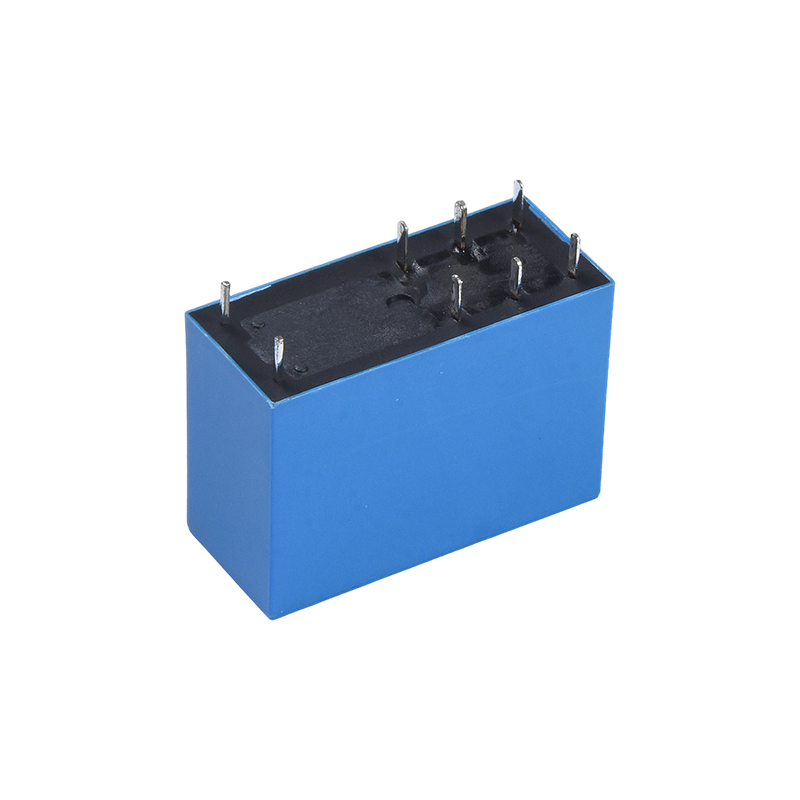

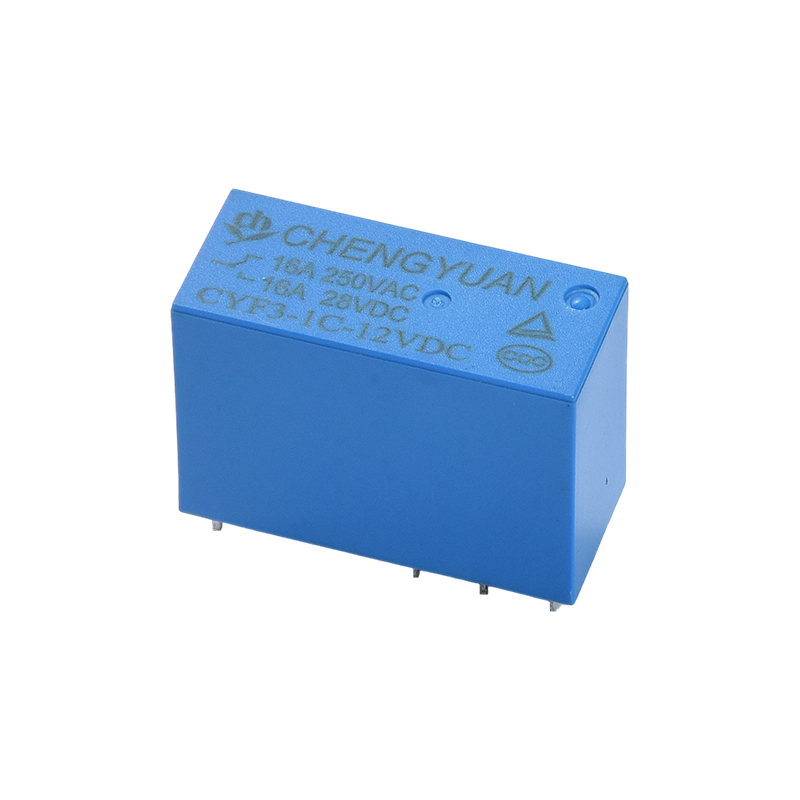

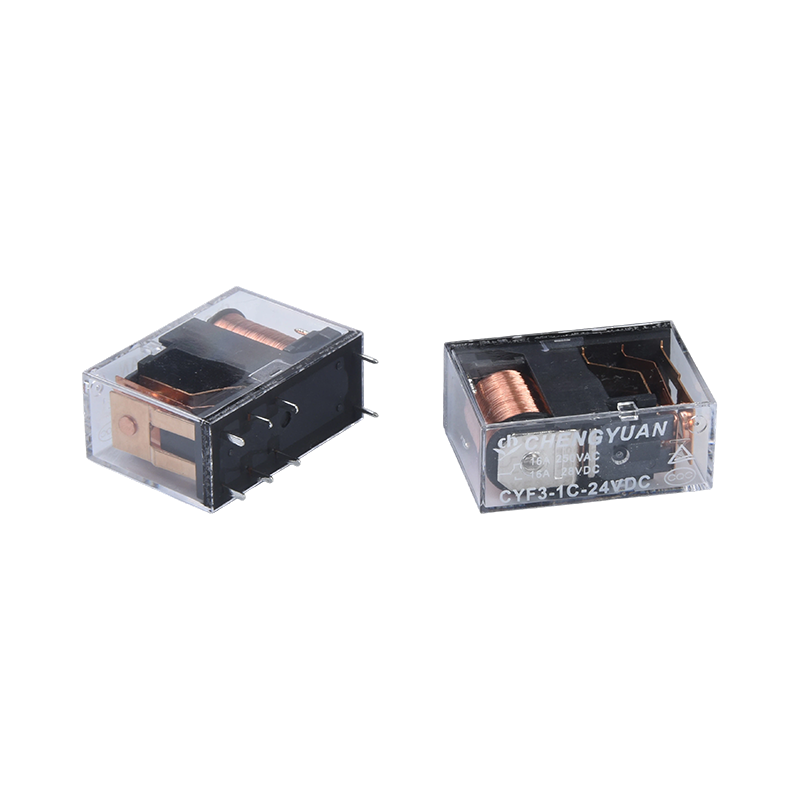

5: Kulay ng Enclosure: T -Transparent, H-Black, L-Blue
6: Coil Pwor: D-0.72W L-0.54W
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na pangangailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
