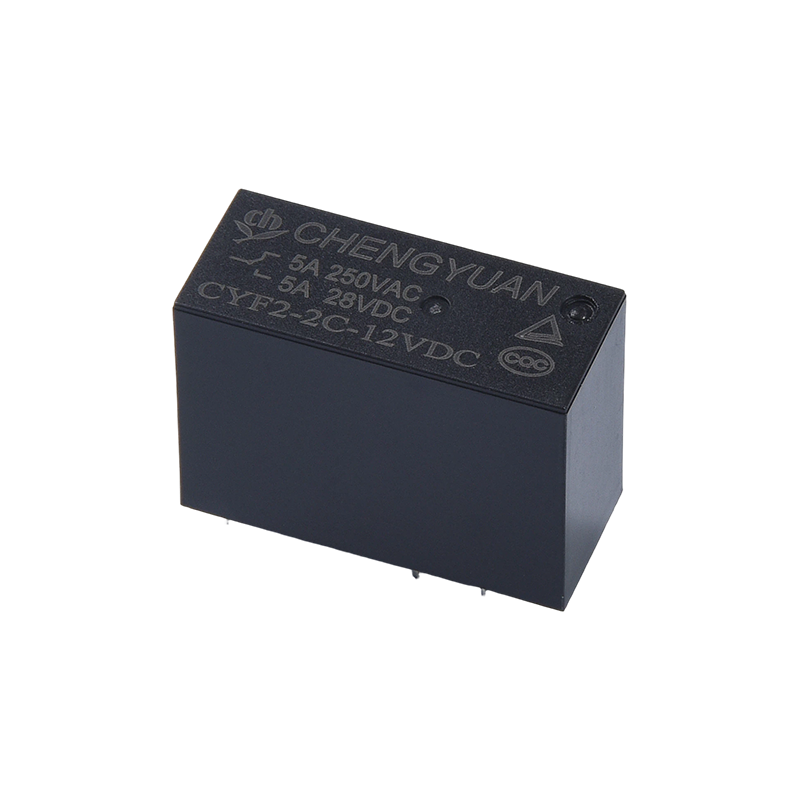

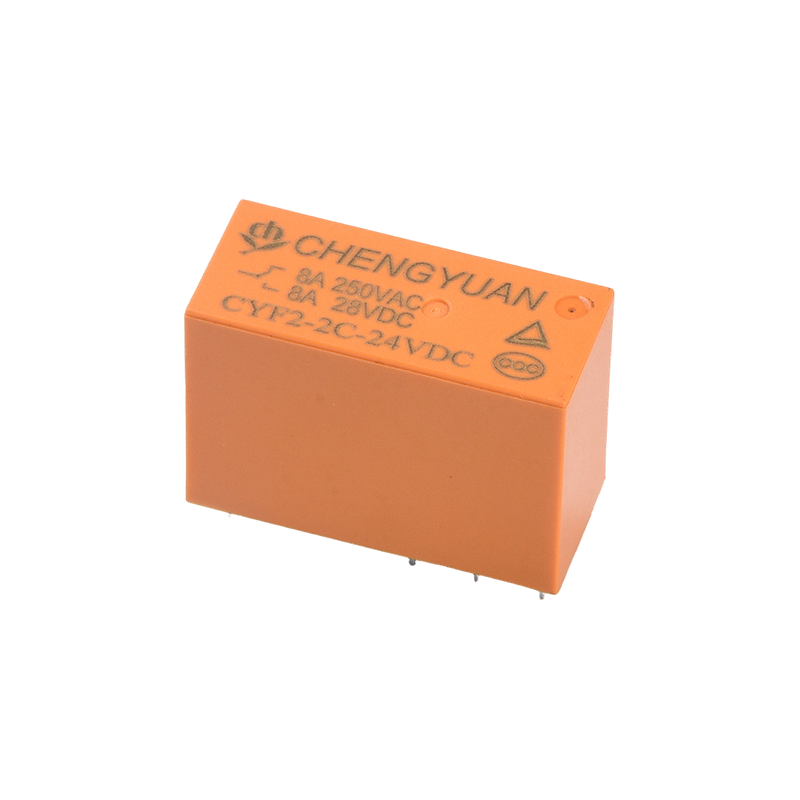

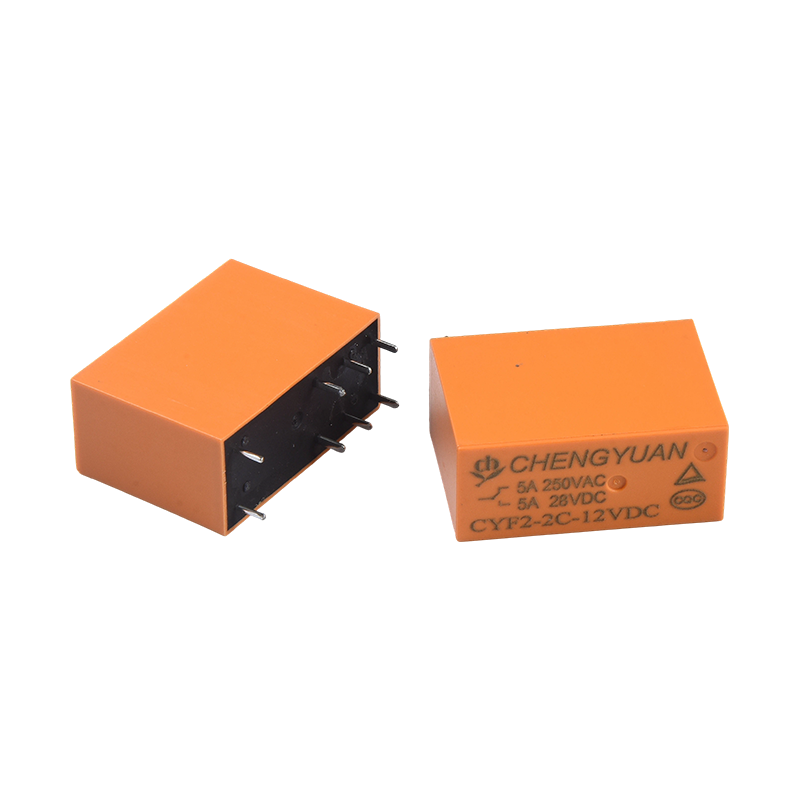

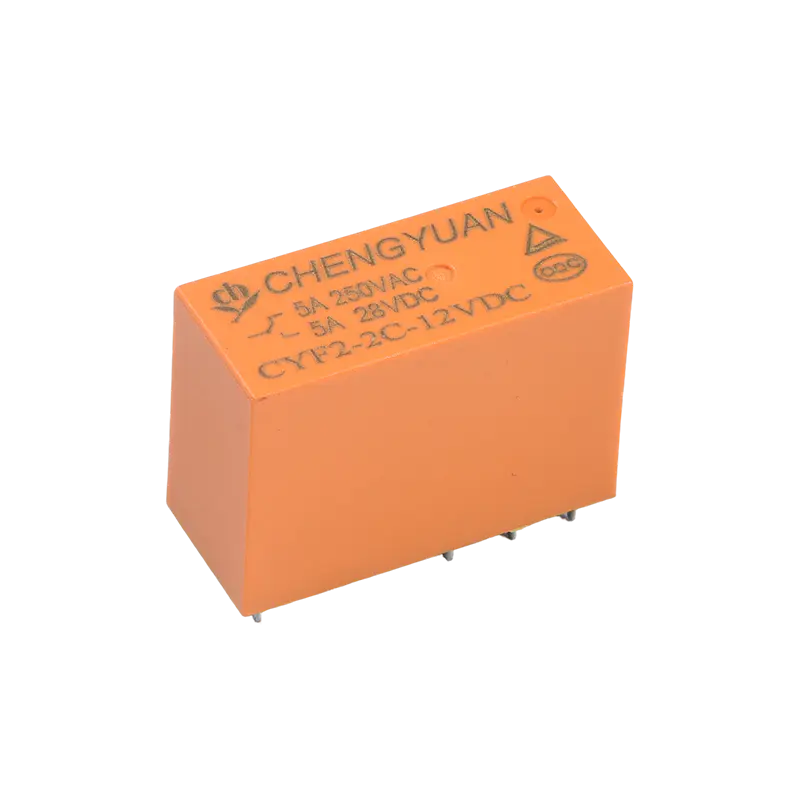

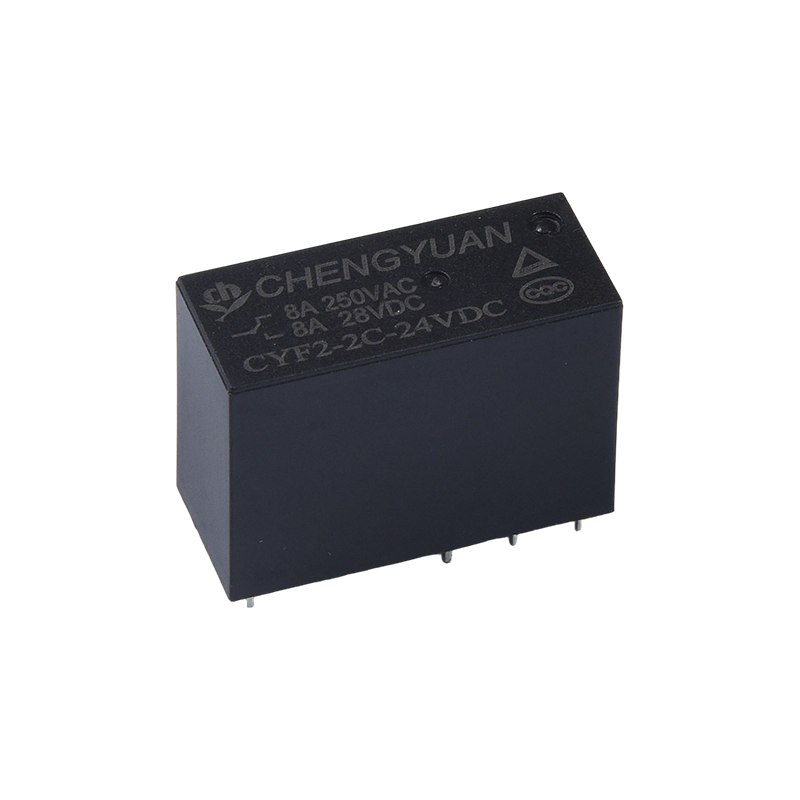

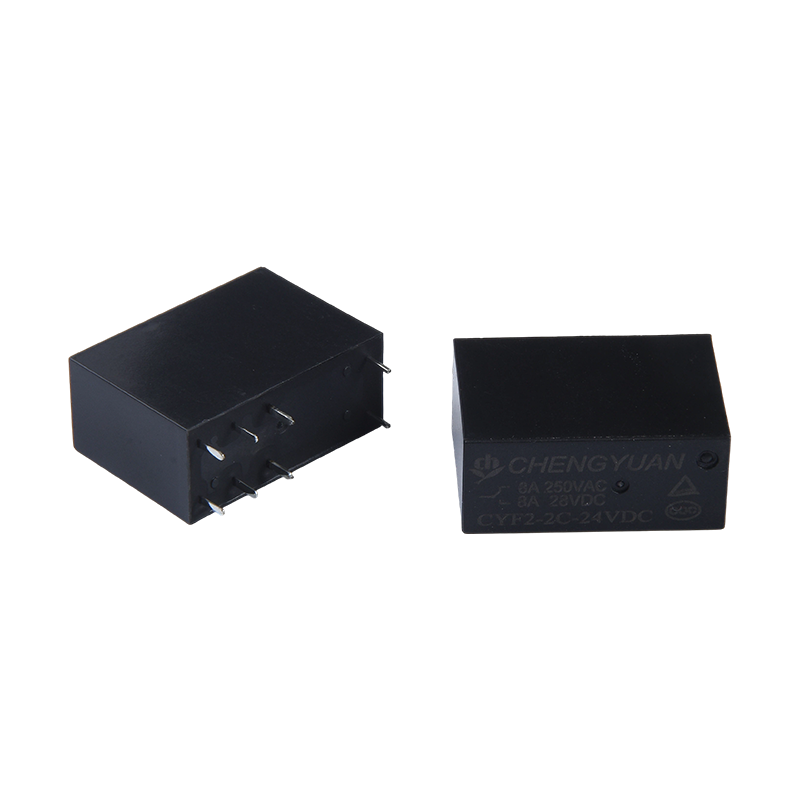

Mga Tampok:
High Load Adaptation: 17 amp contact switching capacity, sumasaklaw sa maramihang load specifications (2 sets ng 5A/8A, 1 set ng 10A/12A/16A), na angkop para sa iba't ibang power circuit na kinakailangan;
DPDT Structure: Ang double-pole double-throw na disenyo ay nagbibigay-daan para sa sabay-sabay/independiyenteng paglipat ng dalawang hanay ng mga circuit, pagpapalawak ng mga function ng kontrol at pagbabawas ng bilang ng mga bahagi.
High Voltage Withstand Insulation: 5000 volt withstand boltahe sa pagitan ng coil at contacts, mahusay na insulation performance, binabawasan ang panganib ng circuit breakdown;
Wide Voltage Compatibility: 3VDC-48VDC coil voltage range, direktang tugma sa iba't ibang control circuit nang hindi nangangailangan ng karagdagang mga bahagi ng conversion ng boltahe;

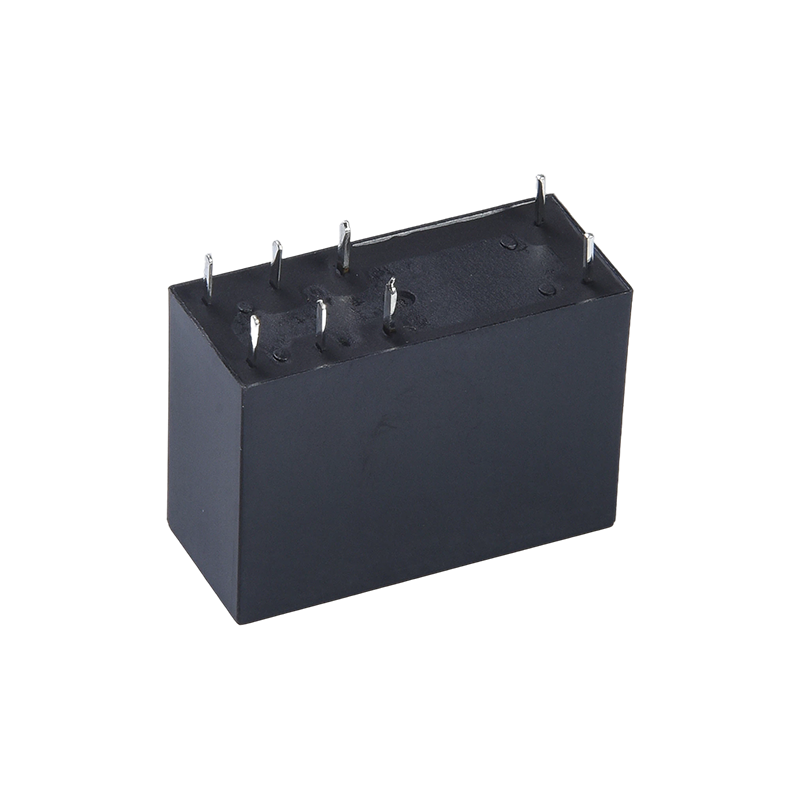

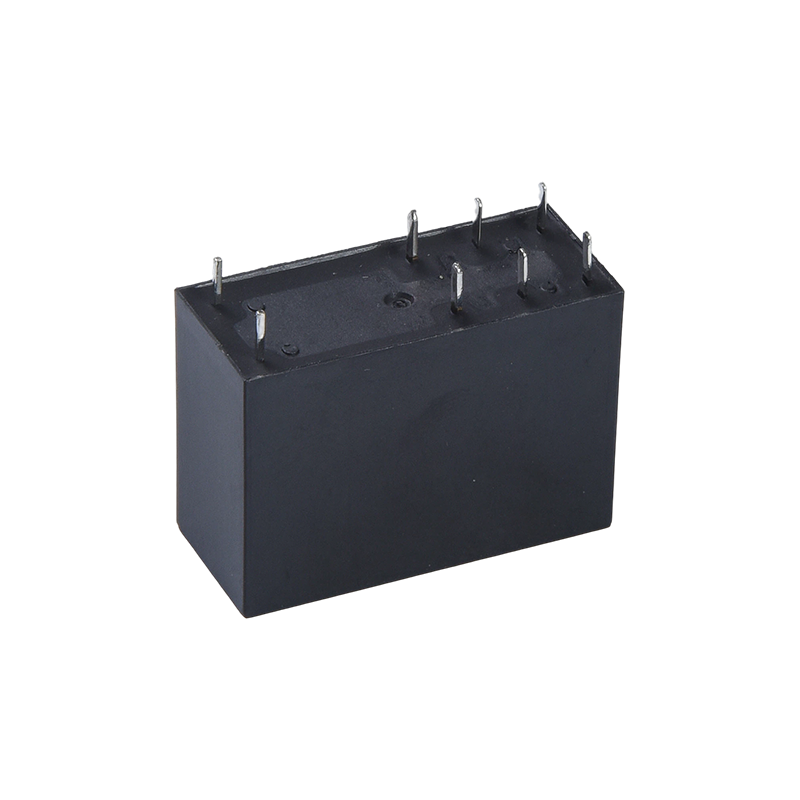

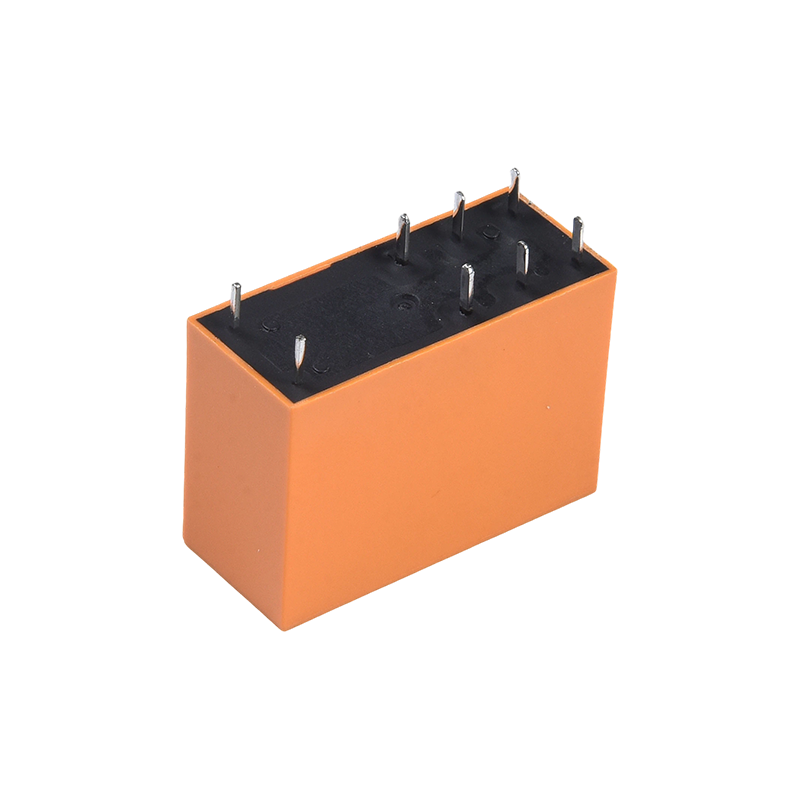

Compact na Pag-install: Maliit na sukat, 8-pin na istraktura, na angkop para sa mga high-density na layout ng PCB, na nakakatipid ng espasyo sa panloob na kagamitan;
Authoritative Certification: Certified ng TUV at CQC, nakakatugon sa mga internasyonal at domestic na pamantayan sa kaligtasan, na angkop para sa maraming rehiyonal na merkado.

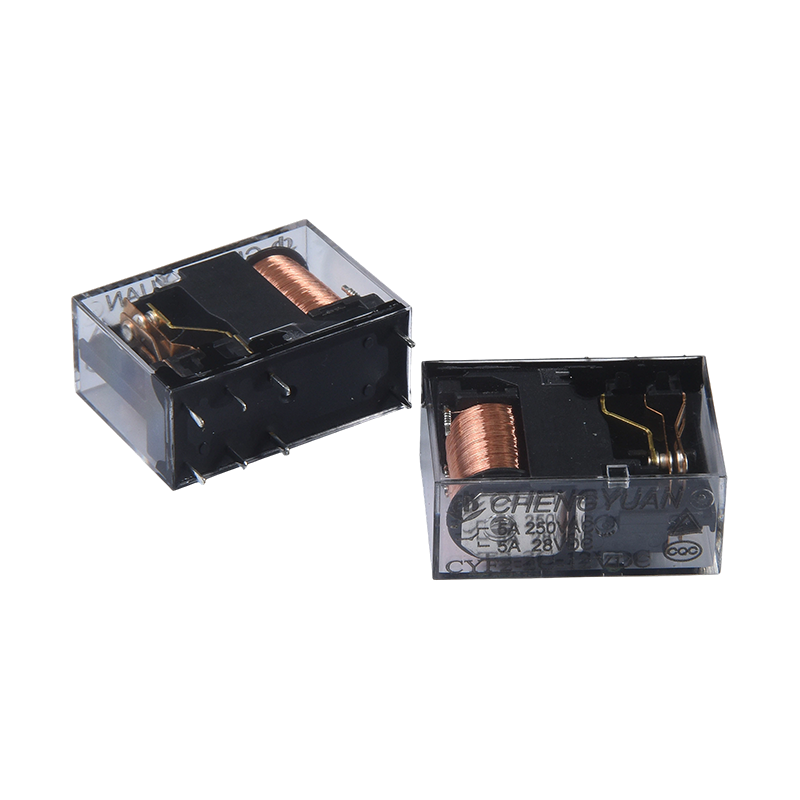

Stable na Operasyon: Maaasahang switching control batay sa electromagnetic na mga prinsipyo, matatag na contact resistance, mabilis na pagtugon, na angkop para sa tuluy-tuloy na operasyon sa mga low-power na kapaligiran.
Maginhawang Pagpupulong: Pinapadali ng regular na 8-pin na istraktura ang awtomatikong paghihinang, pagpapabuti ng kahusayan sa produksyon at pagbabawas ng mga error sa pagpupulong. Naaangkop na
Mga sitwasyon:
Industrial field: Signal switching at power control para sa industrial automation equipment, PLC control system, at machine tool electrical system;
Proteksyon sa suplay ng kuryente: Pagpapalit ng mga circuit para sa mga UPS na walang harang na mga sistema ng supply ng kuryente, na tinitiyak ang tuluy-tuloy na supply ng kuryente;
Mga gamit sa sambahayan: Mga control circuit para sa malalaking kagamitang pambahay tulad ng mga washing machine, refrigerator, at air conditioner, na nagpapagana sa paglipat ng load at pagpili ng mode;
Audio-visual at seguridad: Signal switching para sa audio equipment, at circuit control para sa security alarm system;
Iba pang mga electronic device: Mga control circuit para sa mga telebisyon (TV), at power management module para sa maliliit na electronic instrument.
Data ng Contact
| Uri | CYF2 |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 5A/8A 250VAC |
| Max. paglipat kasalukuyan | 8A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 2216VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 5000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude na 1.5 mm |
| Functional | 10-55Hz, sa double amplitude na 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Electrical endurance (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 14g |
Coil Data (sa 20℃)
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 240 | 12.5 | Tinatayang 0.72W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Tinatayang 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

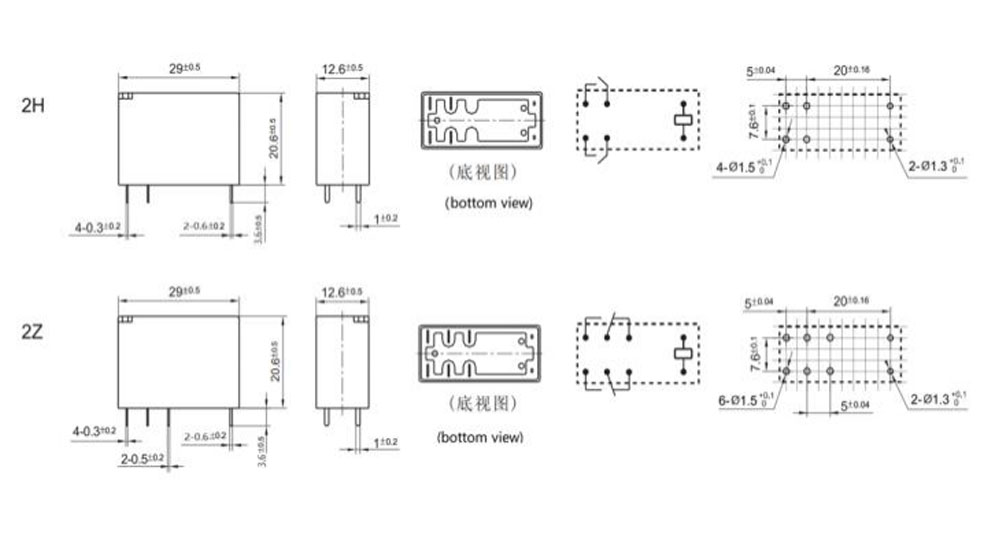

Dimensyon ng outline, Wiring diagram, PCB layout (Yunit: mm)

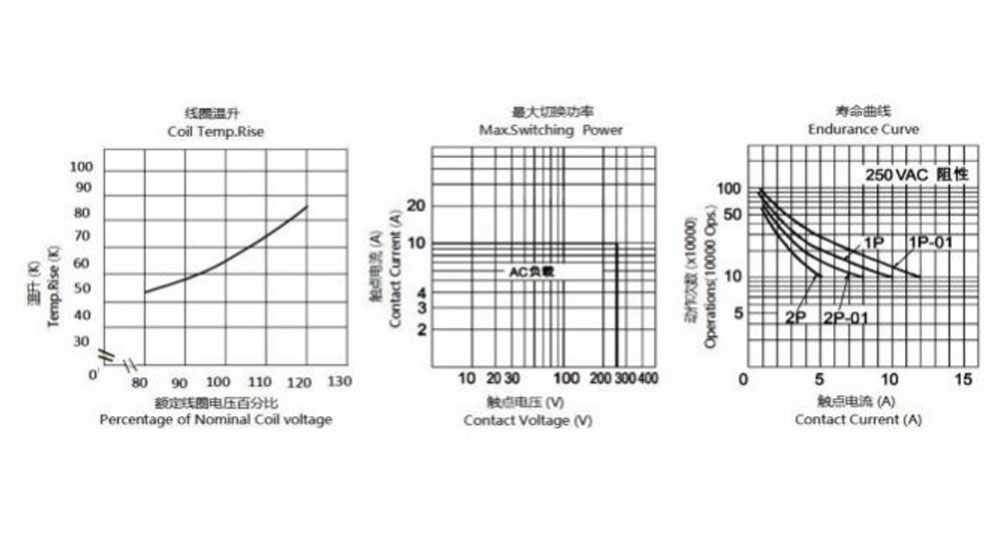

Mga Katangiang Kurba
Impormasyon sa Pag-order

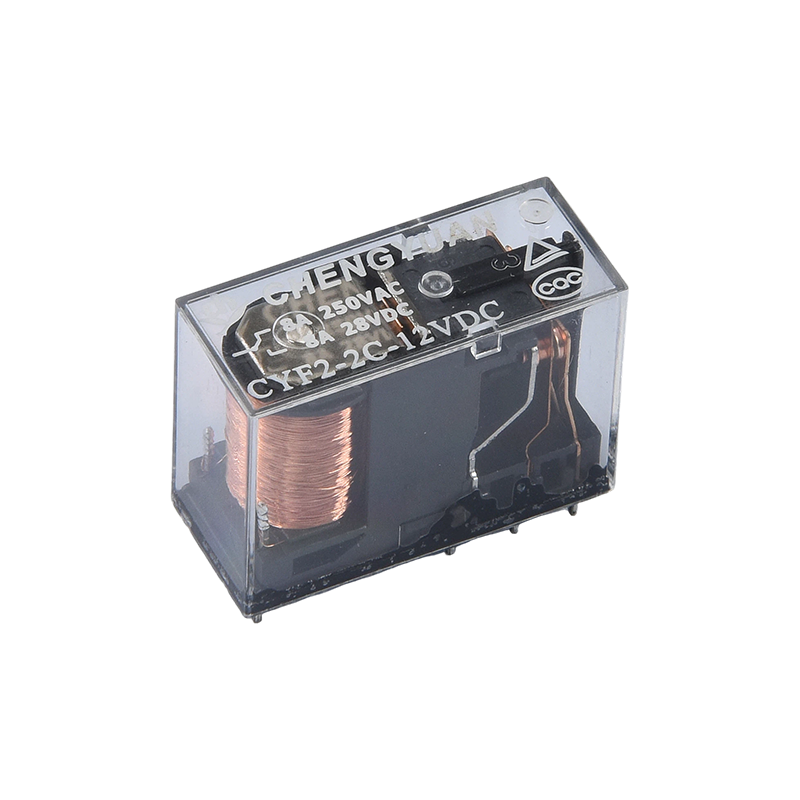

CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Uri：CYF2
2： Kanya 8A Nil -5A
3: Bilang ng Pole: 2-2Pole
4: Pagsasaayos ng Pakikipag-ugnayan: C Fom C ; H Mula A ; B Mula B
5: Nominal Voltage: 3,5,6,9,12,18,24,48VDC

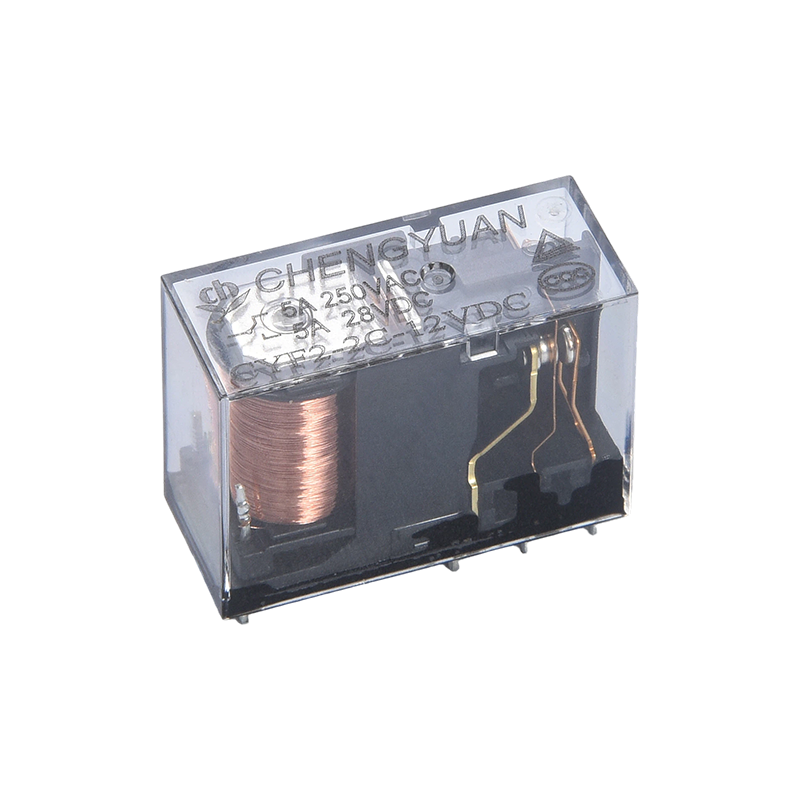

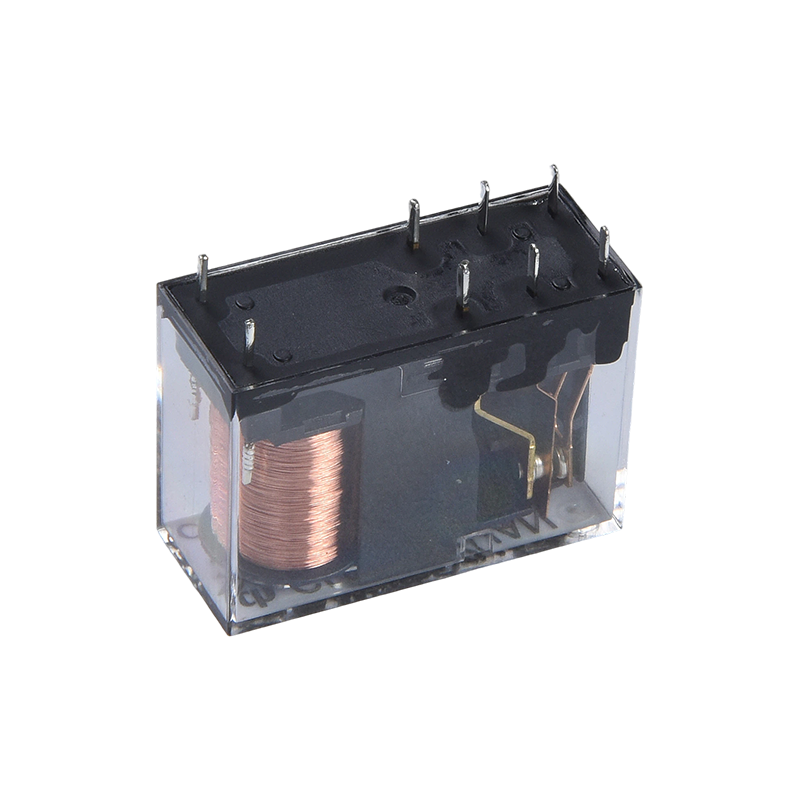

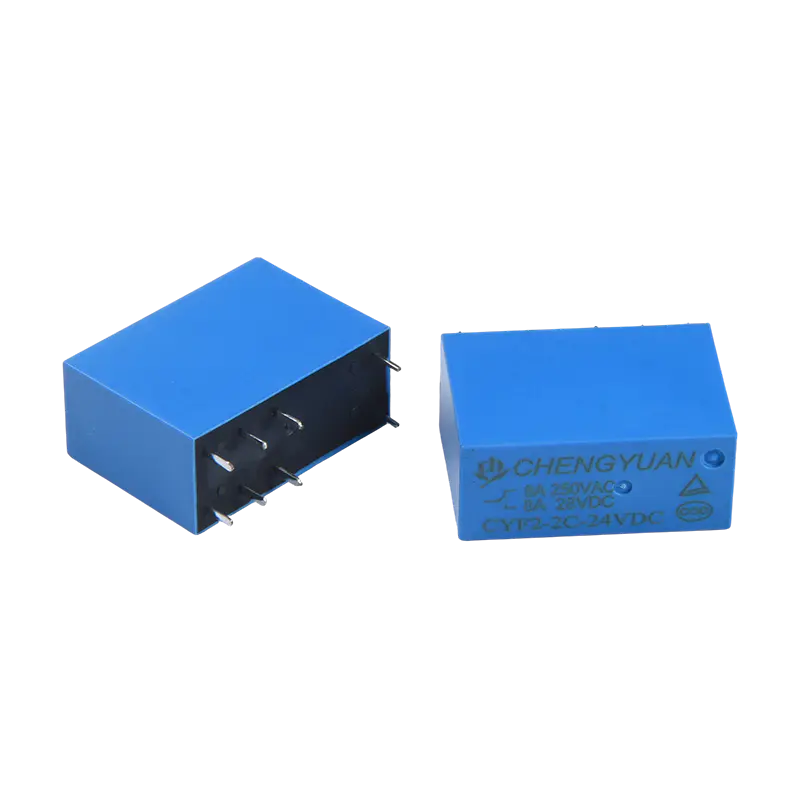

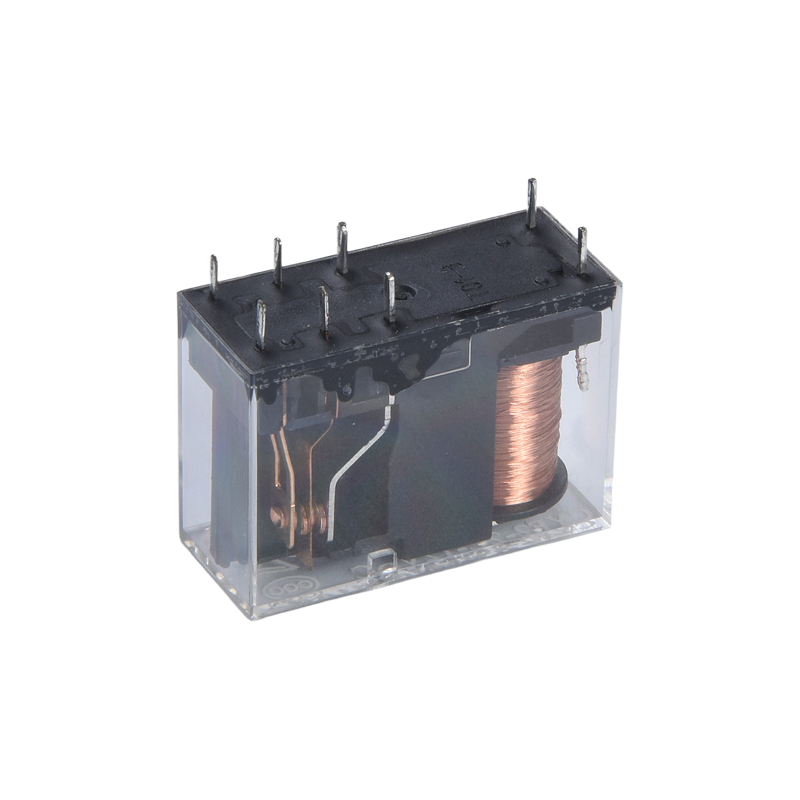

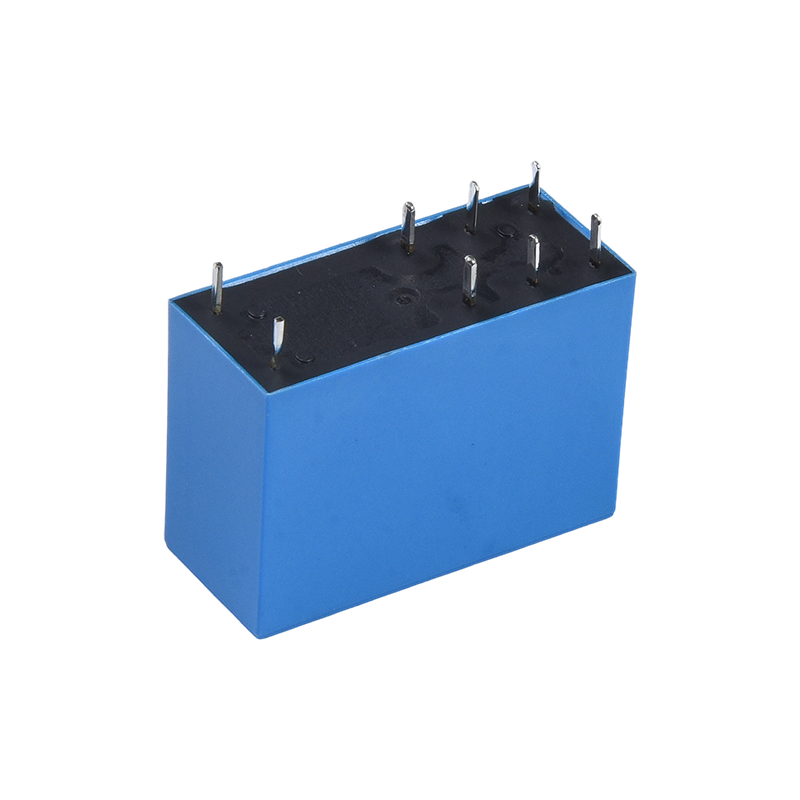

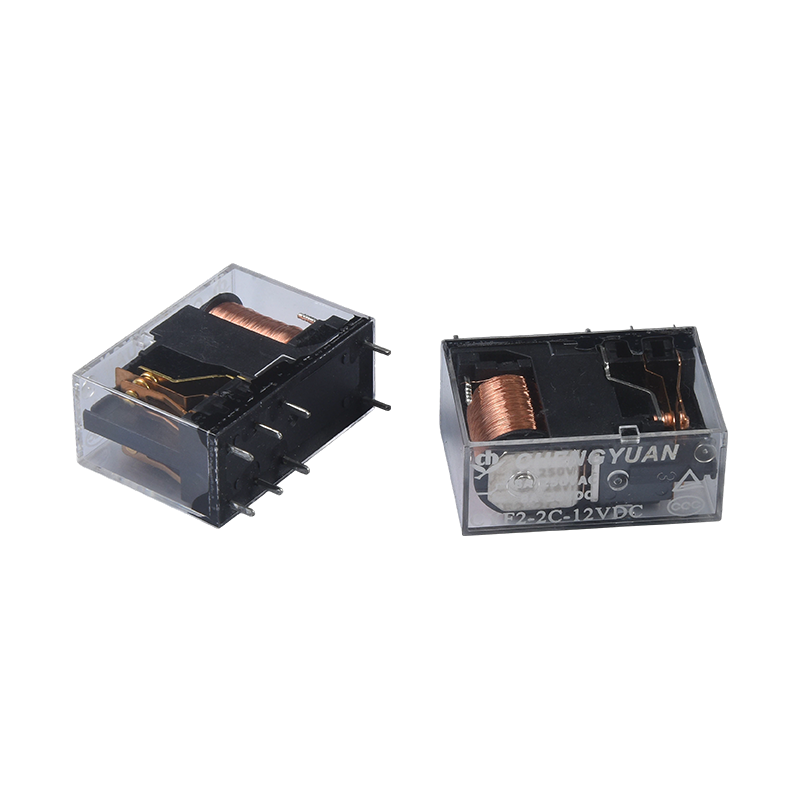

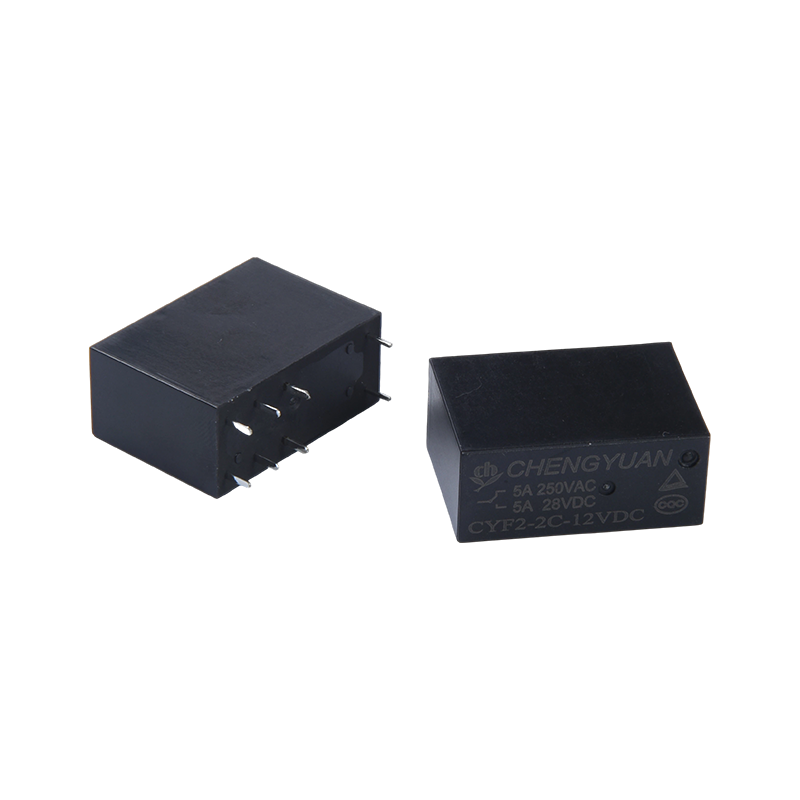

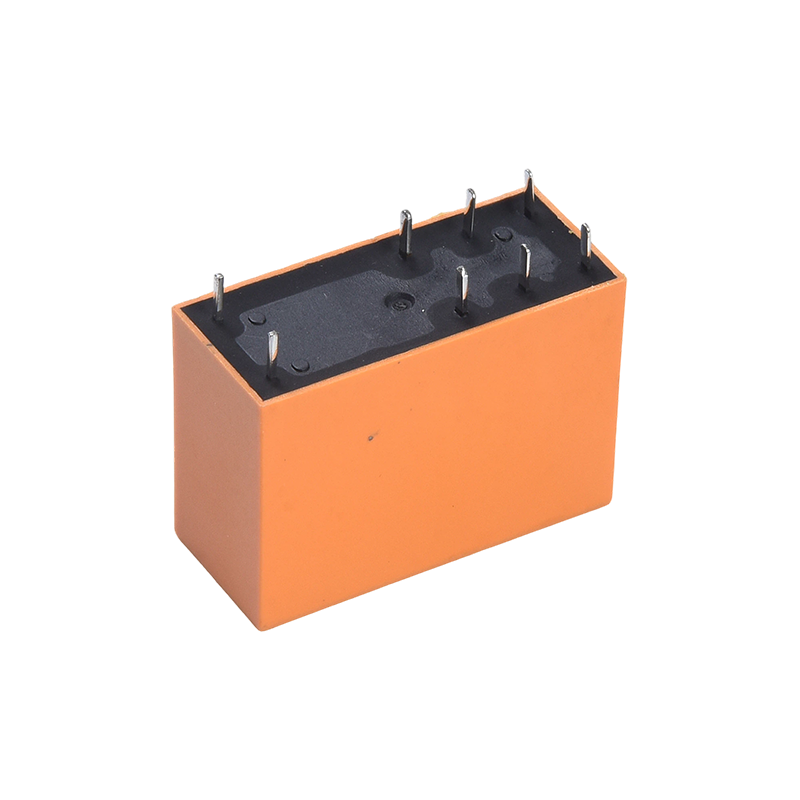

6: Kulay ng Enclosure: T -Transparent, H-Black, L-Blue
7: Coil Pwor: D-0.72W L-0.54W
8: Proteksiyon Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
9: Espesyal Parameter: Nil-Standard type
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof na relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof na relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng parameter para sa bawat posibleng application. Kaya, dapat na nasa tamang posisyon ang mga user na pumili
Angkop na produkto para sa sarili nilang aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa case bago gamitin. Kung may anumang query, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
