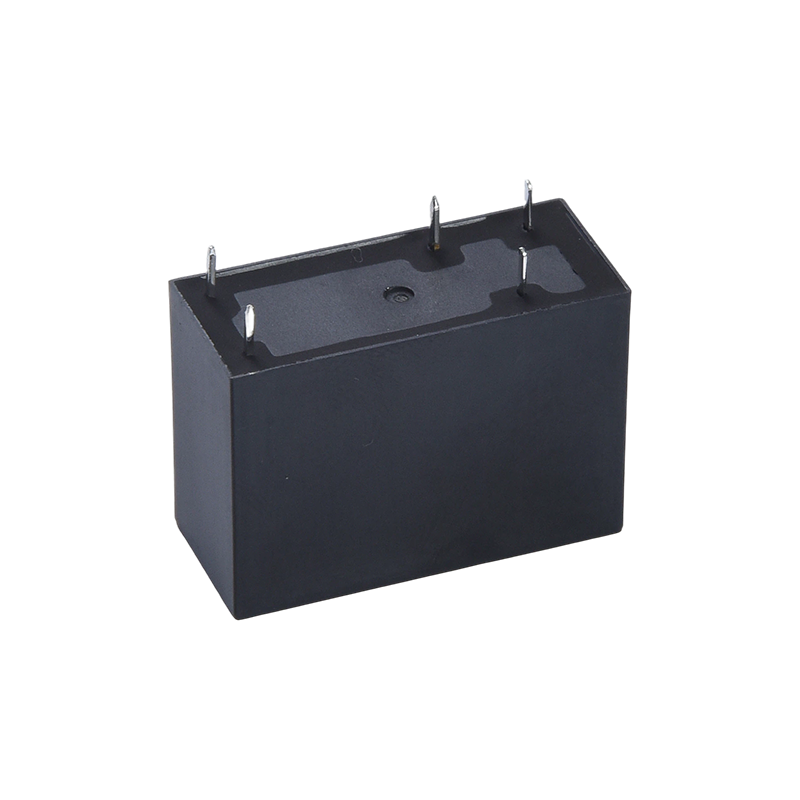

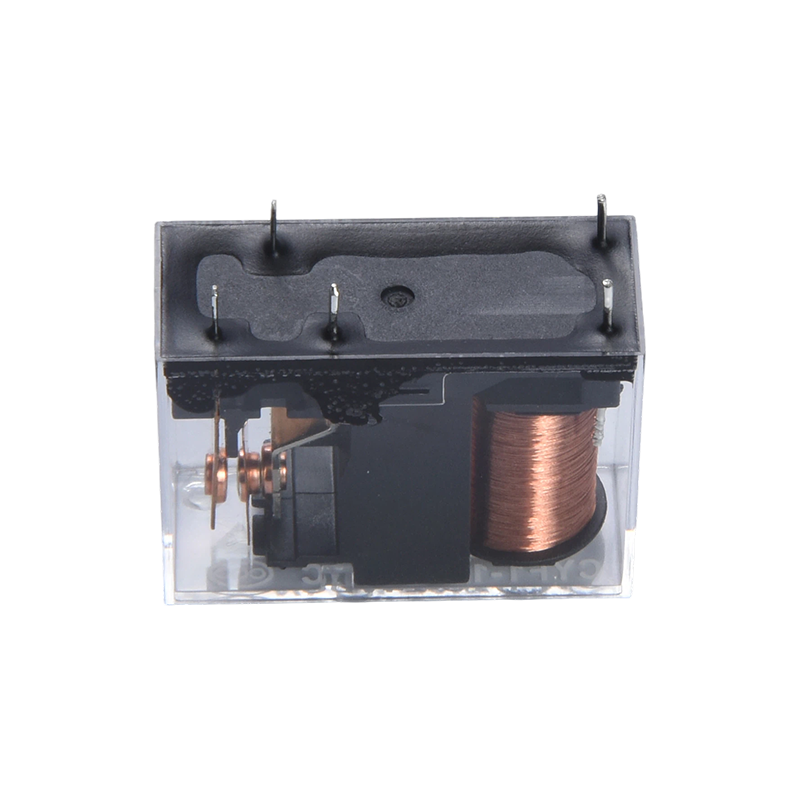

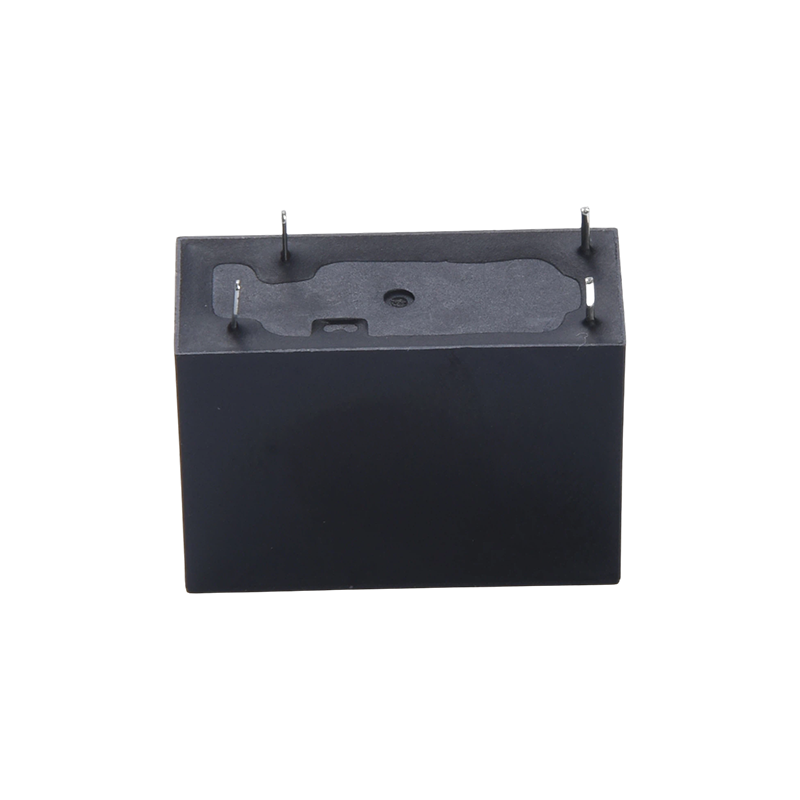

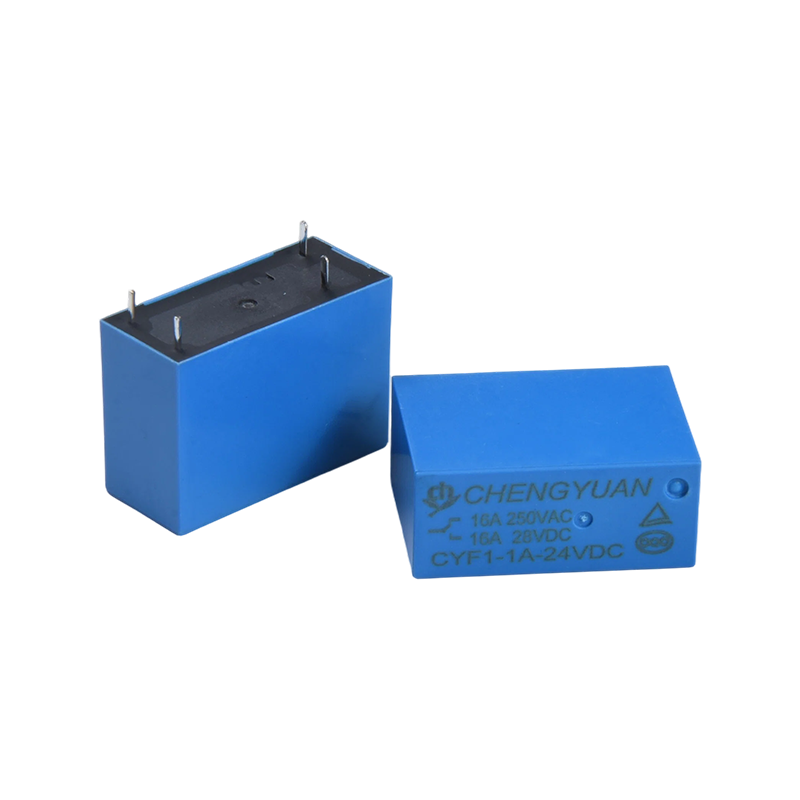

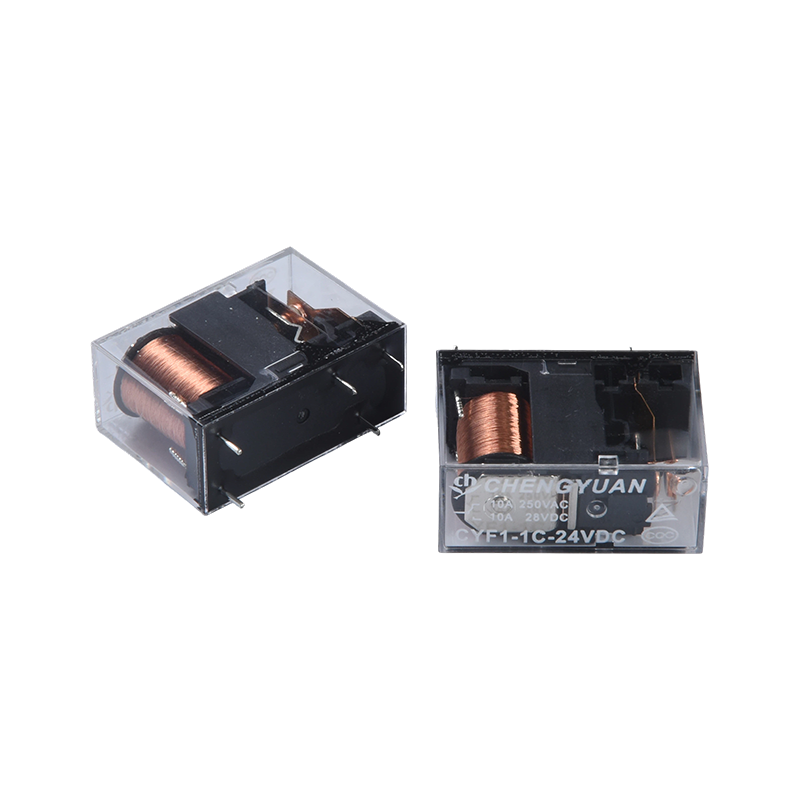

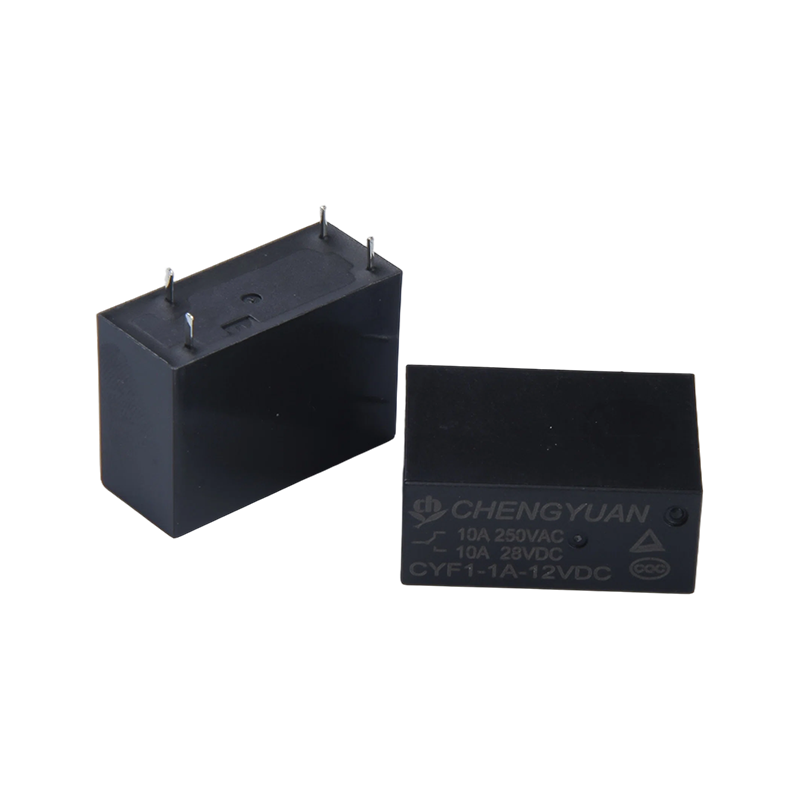

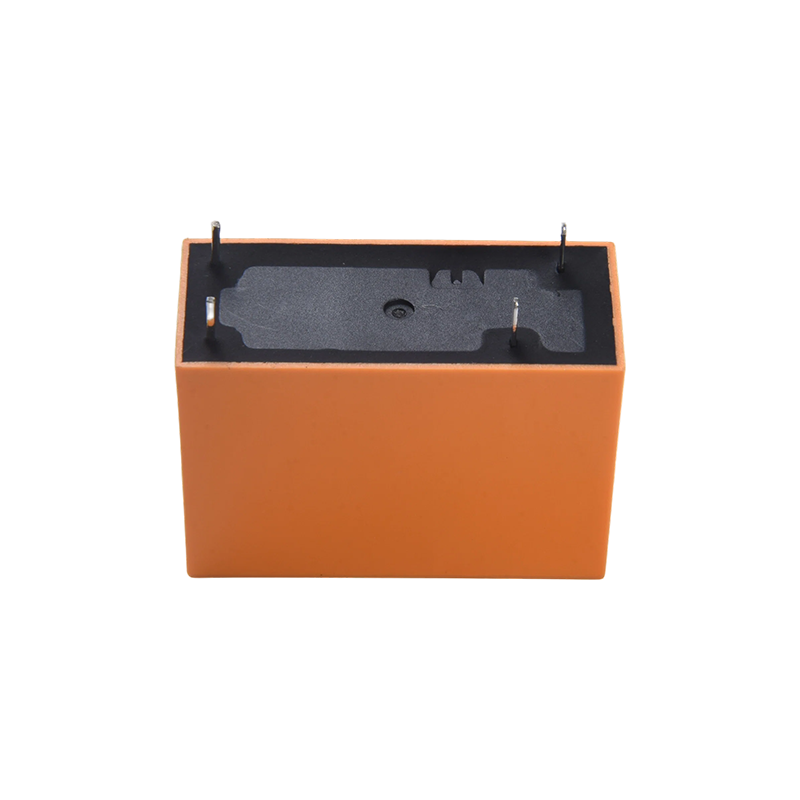

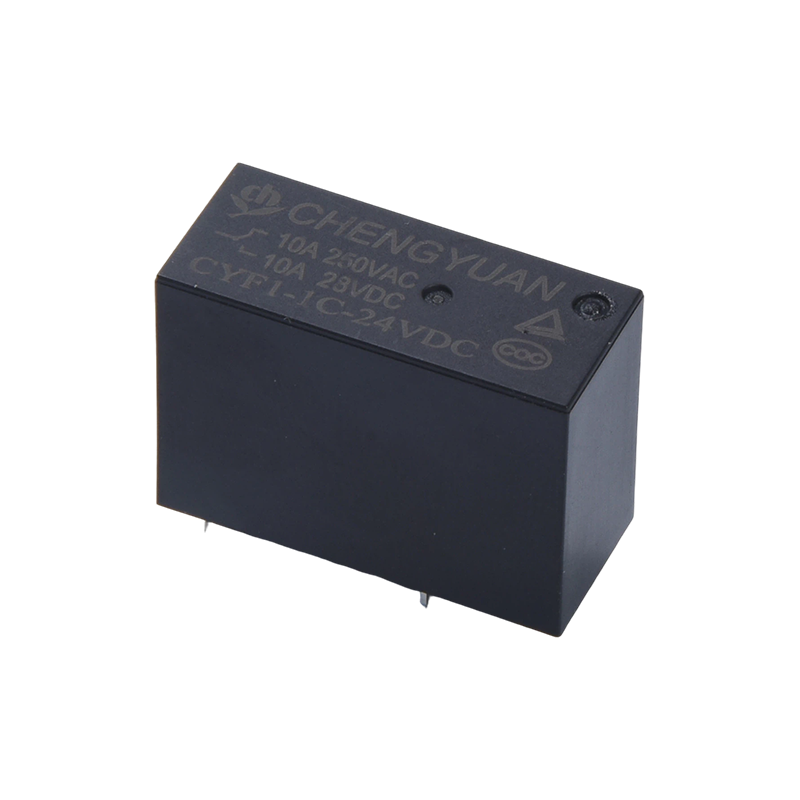

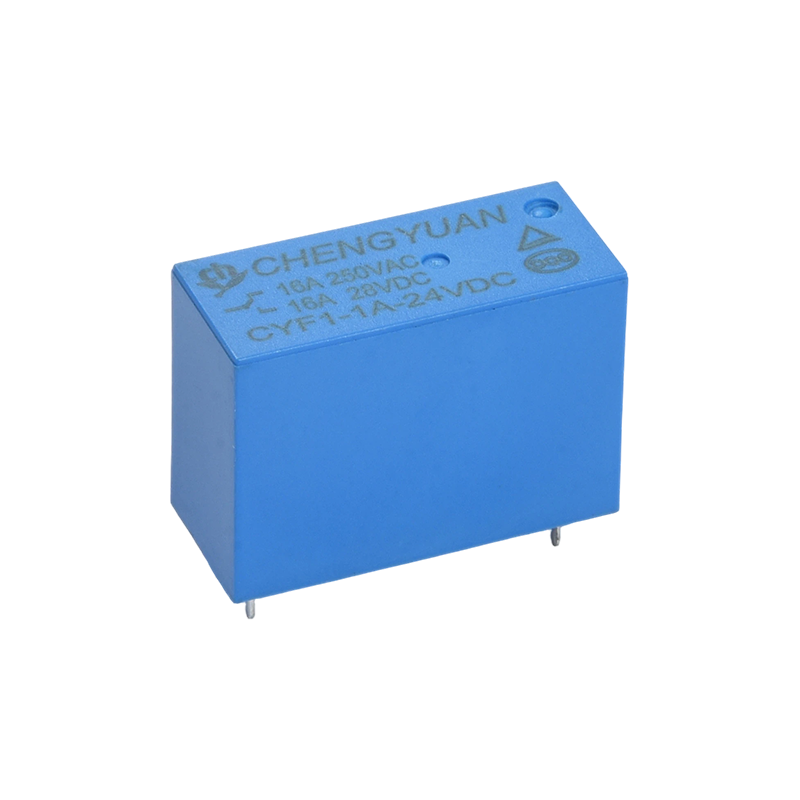

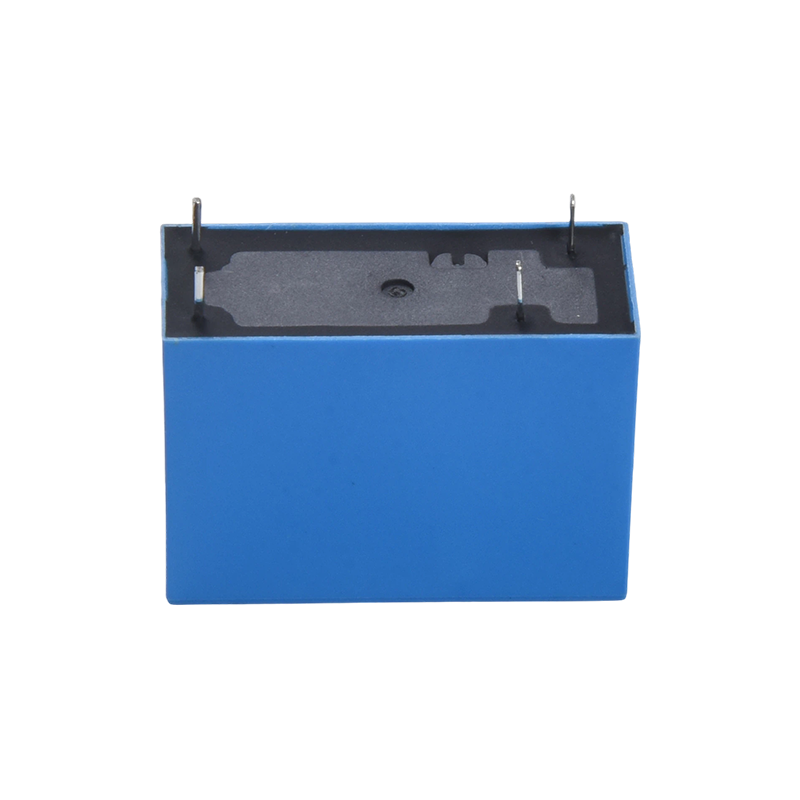

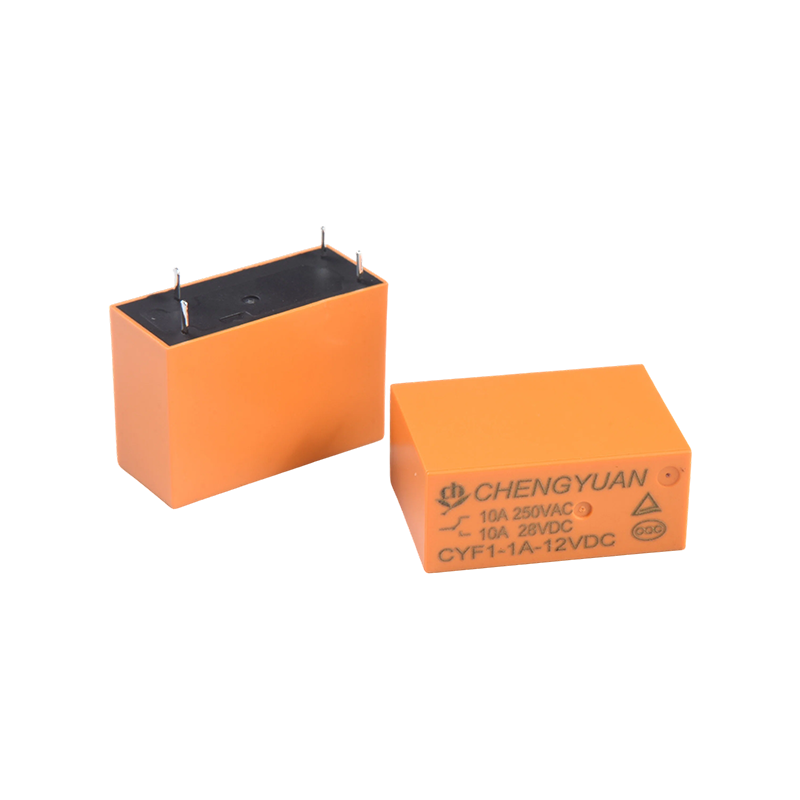

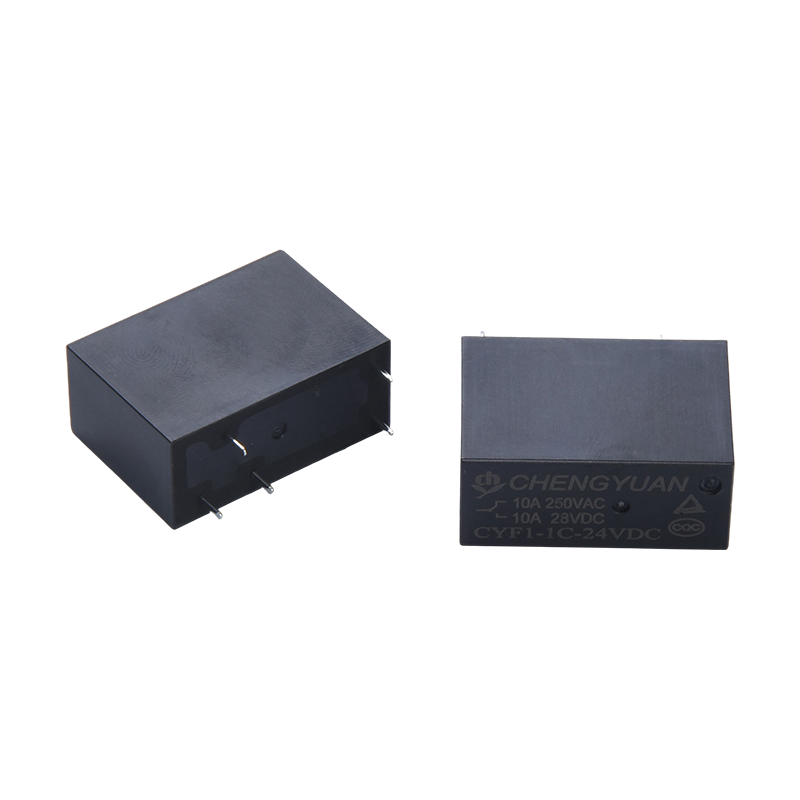

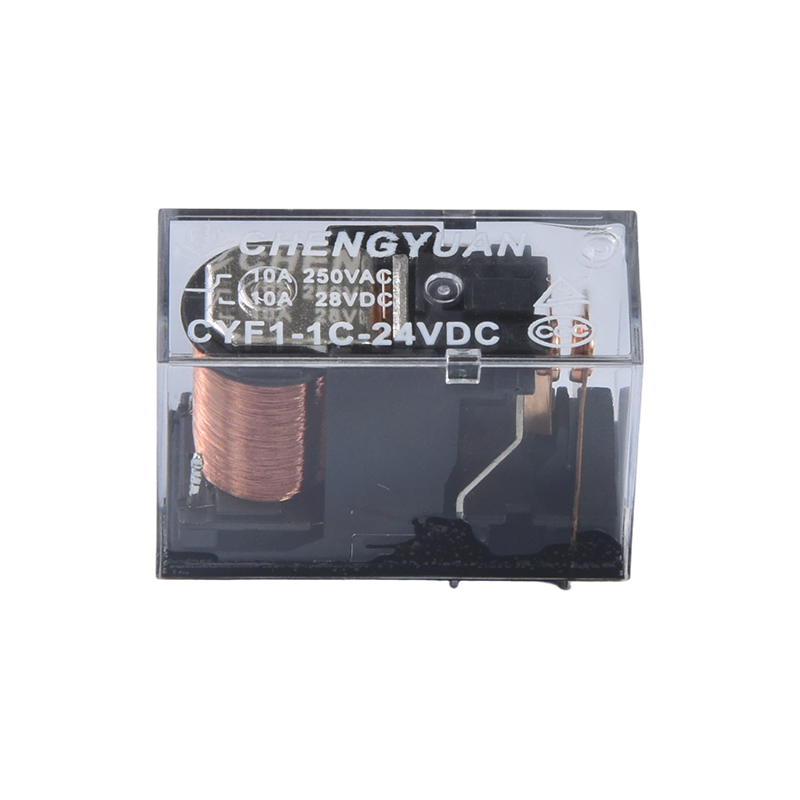

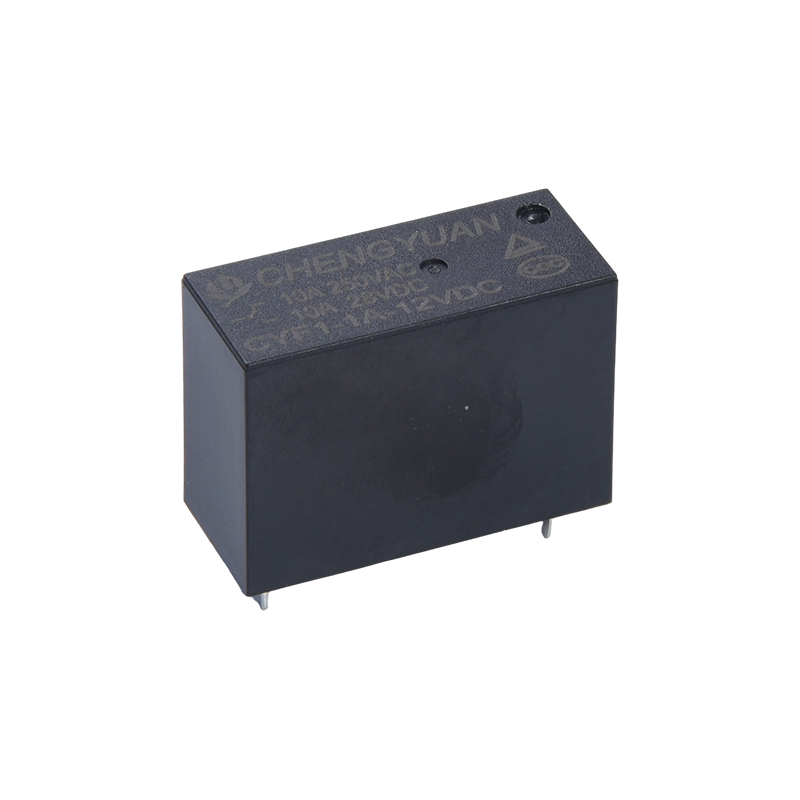

Mga Tampok:
• Napakataas na boltahe na makatiis sa pagganap: Nakatiis ng hanggang 5000 volts, nagbibigay ng mahusay na pagganap ng pagkakabukod, binabawasan ang panganib ng pagkasira ng circuit, at pagpapabuti ng kaligtasan sa pagpapatakbo ng kagamitan.
• Flexible coil boltahe: Sinusuportahan ang isang malawak na hanay ng boltahe ng coil na 3VDC-48VDC, direktang tumutugma sa iba't ibang mga detalye ng boltahe ng control circuit nang hindi nangangailangan ng karagdagang mga bahagi ng conversion ng boltahe.
• Compact na structural na disenyo: Maliit na sukat, angkop para sa high-density na PCB mounting scenario, pagtitipid ng espasyo sa panloob na kagamitan at pagpapabuti ng flexibility ng layout ng circuit.
• Mataas na load switching capacity: Contact switching capacity hanggang 17 amps, na may rated load na sumasaklaw sa 10A 250VAC/28VDC at 16A 250VAC/28VDC, na angkop para sa medium hanggang high-power na circuit switching na pangangailangan.
• Dual authoritative certification: Certified ng TUV at CQC, na sumusunod sa internasyonal at domestic na mga pamantayan sa kaligtasan, na nakakatugon sa mga pangangailangan ng mga end-product na aplikasyon sa maraming merkado.
• Maginhawang PCB assembly: Gumagamit ng 5-pin na istraktura, na nagpapadali sa paghihinang at pag-aayos sa mga naka-print na circuit board, na nagreresulta sa mataas na kahusayan sa pagpupulong at pagiging tugma sa mga awtomatikong proseso ng produksyon.
• Stable switching performance: Gumagamit ng single-pole single-throw (SPST) contact form, na nagbibigay ng malinaw na switching logic at stable na contact resistance, na tinitiyak ang pagiging maaasahan ng circuit on/off switching.
Mga Naaangkop na Sitwasyon:
• Mga gamit sa bahay: Power on/off control para sa mga high-power na maliliit na appliances (tulad ng mga electric heater, induction cooker), at awtomatikong kontrol ng mga kagamitan sa kusina.
• Industrial control: Signal switching at power control para sa industrial automation equipment, maliliit na PLC control module, at motor control circuit. • Smart power equipment: Mga smart distribution box, power distribution modules, at charging pile auxiliary control circuits, inangkop para sa mataas na boltahe at high load demand na mga sitwasyon.
• Kagamitang panseguridad: Mga power supply para sa pagsubaybay sa seguridad at circuit switching para sa mga access control system, umaasa sa matatag na pagganap upang matiyak ang tuluy-tuloy na operasyon ng kagamitan.
Data ng Contact
| Uri | CYF1 |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Max. paglipat kasalukuyan | 12A | 17A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 3324VA | 4709VAC |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 5000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Ambient na temperatura | -40℃ ~ 85℃(walang condensation) |
| Timbang | Tinatayang 14g |
Coil Data (sa 20℃)
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | (Max.) Paandarin ang boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 240 | 12.5 | Tinatayang 0.72W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Tinatayang 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

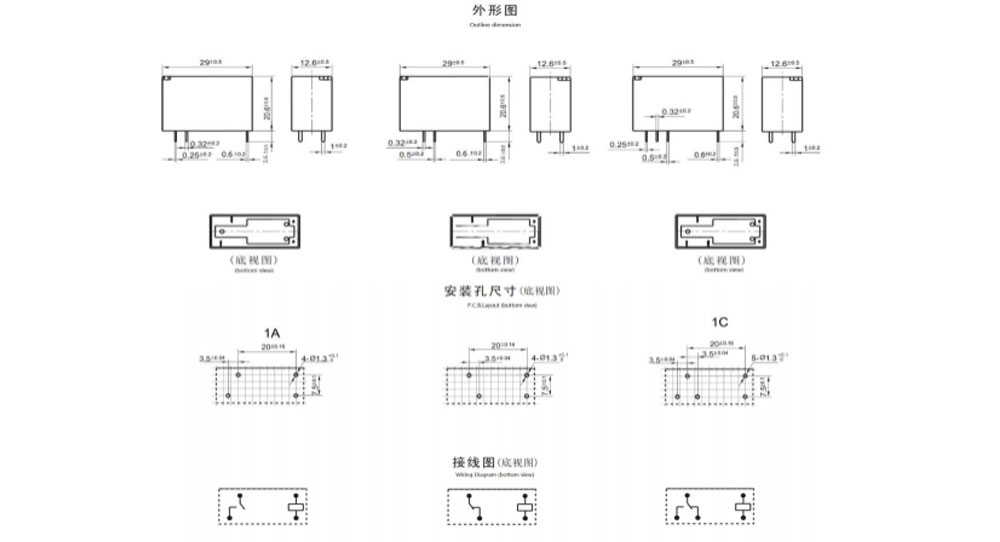

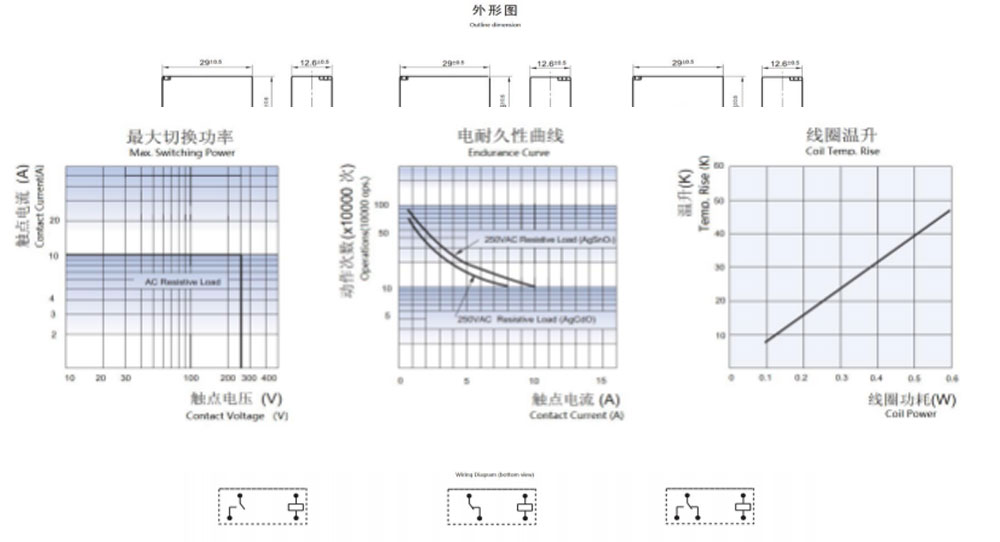

Dimensyon ng outline, Wiring diagram, PCB layout (Unit: mm)
Mga Katangiang Kurba
Impormasyon sa Pag-order
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Uri：CYF1
2: May H: High-contact load, 16A Walang H: Standard load, 10A
3: Bilang ng mga Pole: 1-1Pole
4: Pag-aayos ng Contact: C Fom C ; H Mula sa A ; B Mula sa B
5: Nominal na Boltahe: 3,5,6,9, 12, 18,24,48VDC
6: Kulay ng Enclosure: T -Transparent, H-Black, L-Blue
7: Coil Pwor: D-0.72W L-0.54W
8: Proteksiyong Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
9: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na pangangailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
