Magsisimulang maging mahalaga ang isang high power contacto kapag hindi na ma-absorb ng isang normal na relay ang load. Sa mga praktikal na termino, maraming contactor ang nagsisimula sa itaas ng 15 A, at ang mga modelong pang-industriya ay maaaring lumipat ng daan-daan o libu-libong amperes. Kung pipili ka ng isa para sa motor, system ng baterya, heater bank, o power distribution panel, ang desisyon ay bihirang huminto sa kasalukuyang rating. Depende din ito sa inrush current, duty cycle, uri ng boltahe, arc control, coil drive, at sa kapaligiran kung saan titira ang device.
Pumili ng contactor kapag mabigat ang load, madalas ang paglipat, at mahalaga ang arc energy sa pagbubukas ng contact. Pumili ng high current relay o compact module kapag katamtaman ang load, maliit ang package, at mas magaan ang switching duty. Hindi naayos ang hangganan. Ang isang 30 A relay ay maaaring gumana nang maayos sa isang cabinet at mabibigo nang maaga sa isa pa dahil ang load ay isang motor sa halip na isang resistive heater.
Ano ang Ginagawa ng Mataas na Power Contactor Sa ilalim ng Load
Sa loob ng isang contactor ay apat na functional na grupo: ang coil, magnetic core at armature, pangunahing mga contact, at arc suppression system. Ang isang mababang power control signal ay nagpapasigla sa coil. Hinihila ng magnetic force ang armature at isinara ang mga pangunahing contact. Kapag nag-de-energize ang coil, ibabalik ng spring ang armature at bubuksan ang mga contact. Sa isang normal na bukas na contactor, ang pangunahing circuit ay naka-off hanggang ang coil ay pinapagana. Ang pagsasaayos na ito ay nagbibigay-daan sa isang PLC output, thermostat, o pilot device na kontrolin ang isang mas malaking circuit nang ligtas.
Ang pangunahing hamon sa disenyo ay hindi pagsasara ng mga contact. Binubuksan na sila nito. Kapag naghiwalay ang mga contact sa ilalim ng pagkarga, maaaring mapanatili ng current ang isang arko na nakakasira ng metal, nagpapataas ng temperatura, at nakakapagpaantala sa break. Samakatuwid, ang mga contactor ay nagdaragdag ng mga arc chute, magnetic blowout coils, splitter plate, vacuum chamber, o gas filled chamber. Ang tamang paraan ay depende sa kasalukuyang, boltahe, at kung ang supply ay AC o DC.
Ang mga contactor ay naiiba din sa mga relay sa inaasahan ng tungkulin. Ang isang contactor ay maaaring magsimula ng isang motor ng libu-libong beses bawat taon, kaya ang puwersa ng tagsibol, materyal sa pakikipag-ugnay, at pagtaas ng temperatura ng terminal ay kritikal. Ang mga high current relay ay nasa pagitan ng mga signal relay at contactor.
Para sa mga compact na disenyo na nangangailangan pa rin ng mas mataas na kasalukuyang, ang isang mataas na kasalukuyang relay ay maaaring maging isang praktikal na alternatibo. Ang serye ng CY T90 ay isang mataas na kasalukuyang SPDT relay na inaalok sa 30 A at 40 A na bersyon.

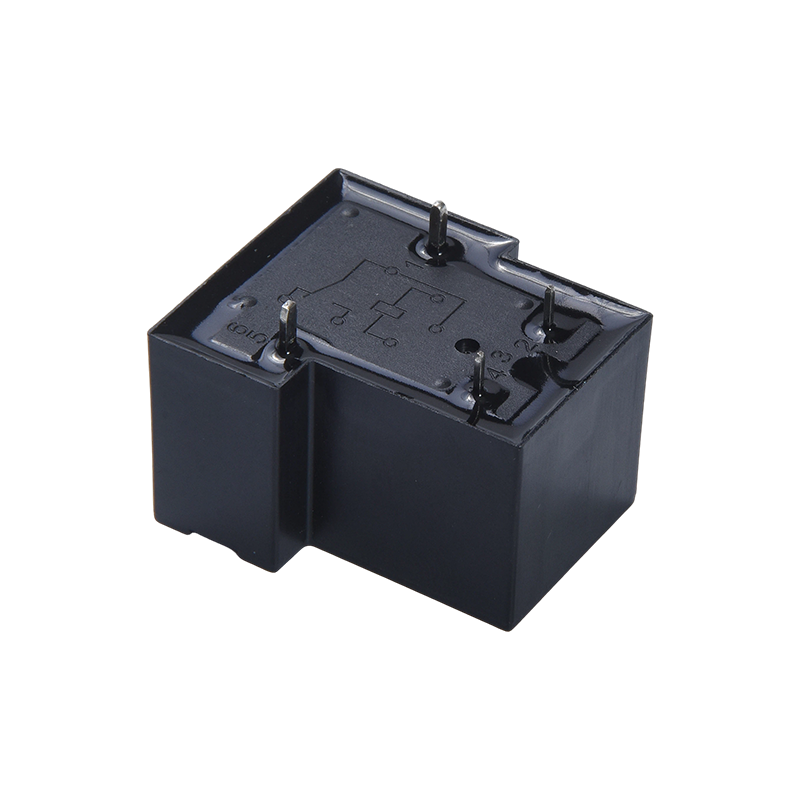

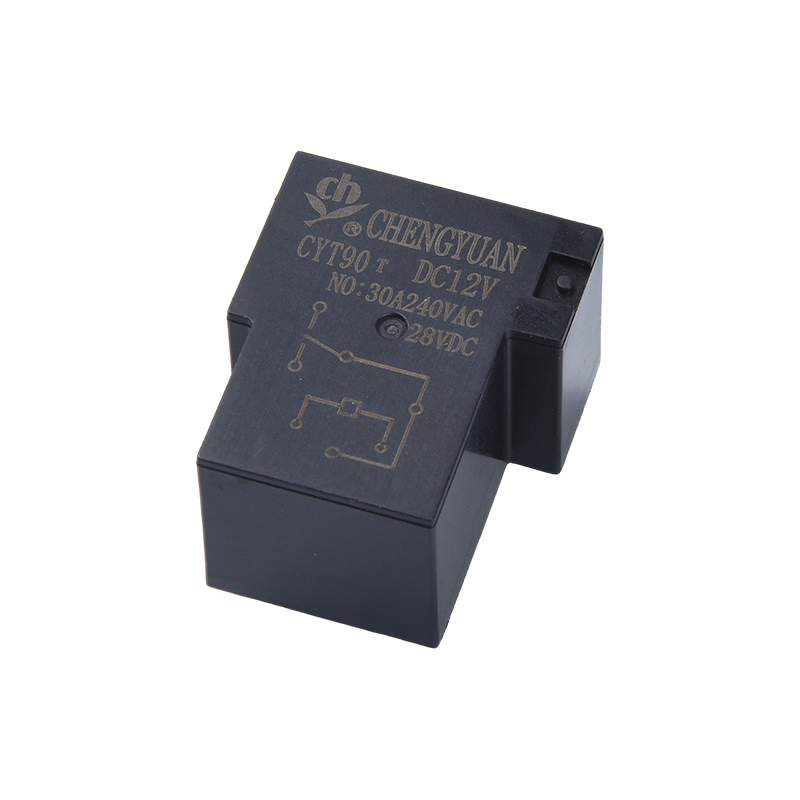

CYT90 High-Current SPDT Power Relay Compact high-current SPDT relay para sa pagpapalit ng mga load kung saan masikip ang espasyo; kapaki-pakinabang bago ihambing ang mga rating ng contactor ng IEC at gawi ng arko. Tingnan ang Produkto → Mga Rating at Mga Kategorya ng Paggamit na Mahalaga
Hindi sapat ang kasalukuyang datasheet. Ang isang contactor na may rating na 40 A para sa isang resistive load ay maaaring magkaroon ng mas mababang rating ng motor. Inilalarawan ng mga kategorya ng paggamit ng IEC ang pagkakaibang ito. Sinasaklaw ng AC-1 ang mga di-inductive o bahagyang inductive load. Sinasaklaw ng AC-3 ang mga motor ng squirrel cage kung saan nagsasara ang contactor sa naka-lock na rotor current at bumubukas sa rated current. Sinasaklaw ng AC-4 ang inching at plugging duty, kung saan bumubukas ang contactor sa mataas na current at nahaharap sa matinding arcing. Ang mga kategorya ng DC ay parehong hinihingi dahil ang mga DC arc ay hindi namamatay sa sarili sa isang zero crossing.
Gamitin ang talahanayan sa ibaba upang ihambing kung paano karaniwang ginagamit ang mga contactor at mataas na kasalukuyang relay. Ang mga halaga ay pangkalahatang gabay, hindi isang kapalit para sa datasheet ng tagagawa at naaangkop na pamantayan.
Talahanayan na naghahambing ng mga contactor na may mataas na kapangyarihan at mga relay na may mataas na kasalukuyang para sa mga desisyon sa paglipat ng pagkarga. | Tampok | Mataas na kapangyarihan contactor | Mataas na kasalukuyang relay |
| Karaniwang kasalukuyang | Kadalasan sa itaas 15 A, hanggang sa libu-libong amperes | Karaniwang 10 A hanggang 40 A, mas mataas ang ilan |
| Pokus ng pangunahing disenyo | Pagsisimula ng motor, mataas na kapasidad ng pagsira, kontrol ng arko | Compact switching, isolation, PCB o panel integration |
| Kontrol ng arko | Arc chute, blowout, vacuum, o gas chamber | Mas maliit na arc suppression, contact spacing, at material |
| Duty cycle | Madalas na paglipat at pagkarga ng motor | Moderate switching, resistive o light inductive load |
| Coil drive | Mas mataas na coil power, dedikadong control circuit | Mas mababang kapangyarihan ng coil, kadalasang hinihimok ng electronics |
| Pag-mount | Panel, DIN rail, busbar | PCB, plug-in, DIN rail module |
| Pinakamahusay na akma | Mga motor, sistema ng baterya, pamamahagi ng kuryente | Control circuits, compact load, relay modules |
Kasama sa iba pang mga rating ang boltahe ng coil, boltahe ng insulation, kapasidad sa paggawa at pagsira, buhay ng makina, buhay ng kuryente, uri ng terminal, at pag-mount. Ang isang contactor na may tamang kasalukuyang ngunit ang maling boltahe ng coil ay hindi gagana nang maaasahan.

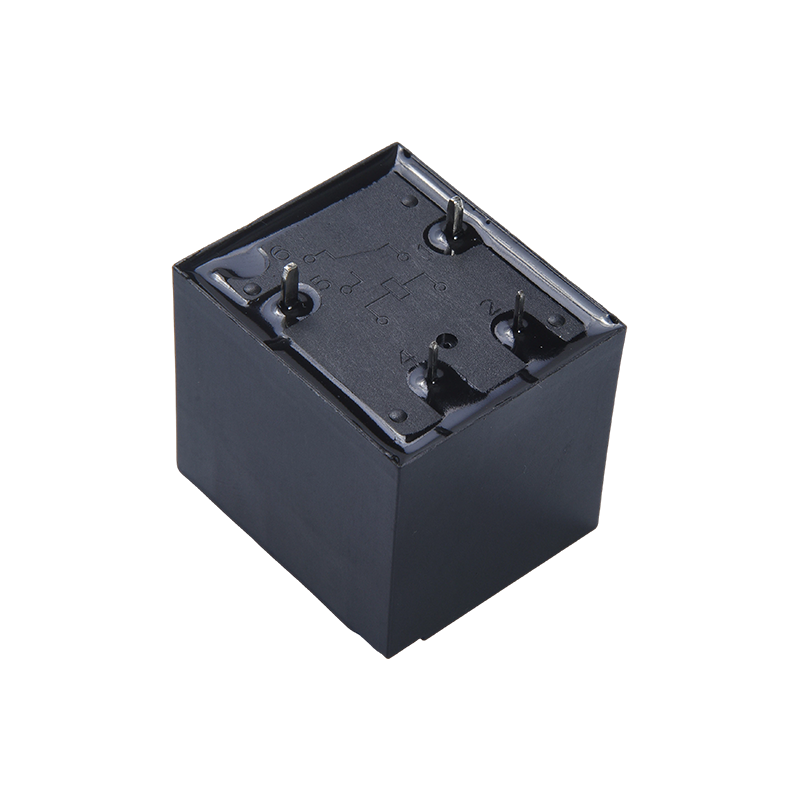

Kapag ang kinakailangang rating ay nasa hanay pa rin ng relay, ang isang 30 A hanggang 40 A SPDT relay gaya ng CY T91 ay maaaring magbigay ng mataas na kasalukuyang switching sa isang mas maliit na pakete.

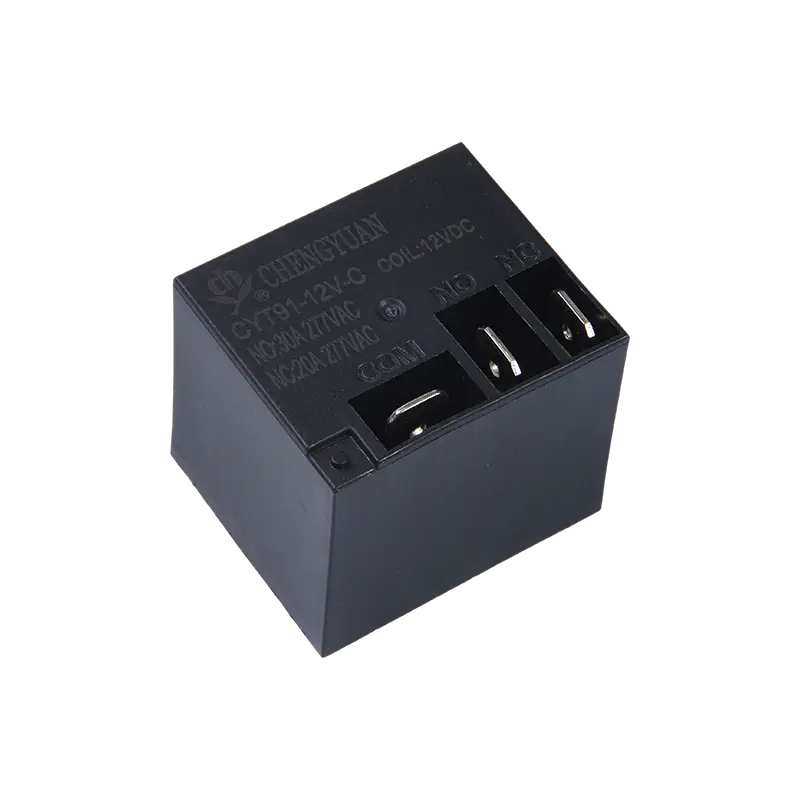

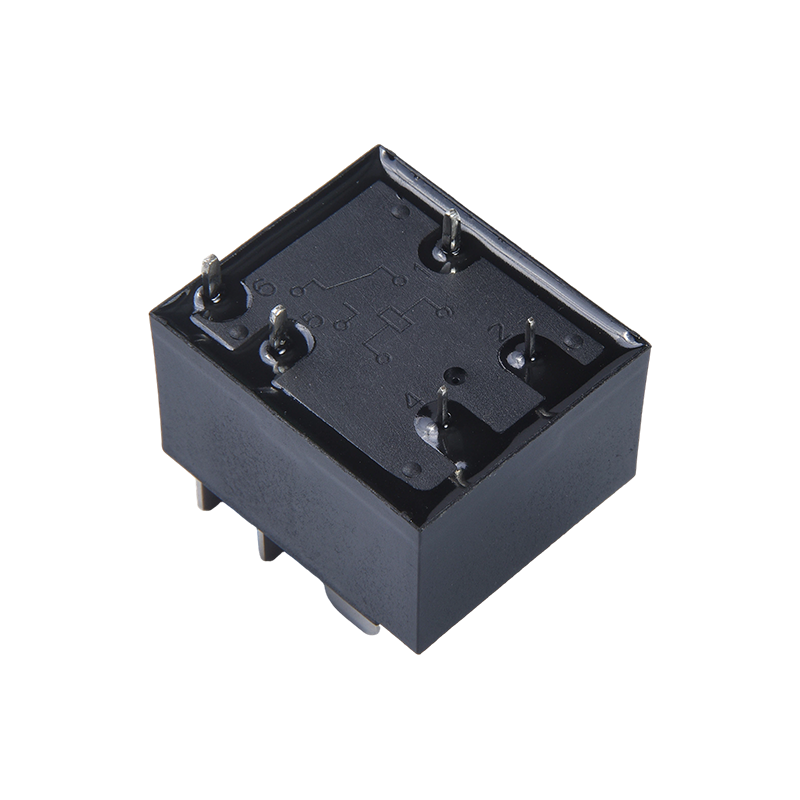

CYT91 / T91 High-Current SPDT Power Relay Compact 30 Isang SPDT power relay para sa high-current switching sa masikip na espasyo; isang alternatibong relay bago isaalang-alang ang pag-uugali ng AC o DC contactor arc. Tingnan ang Produkto → Ang AC at DC Switching ay Hindi Mapapalitan
Ang mga AC contactor ay nakikinabang mula sa natural na kasalukuyang mga zero, kaya ang mga arko ay may pagkakataong mapatay. Ang mga DC contactor ay nakaharap sa isang tuluy-tuloy na arko na dapat na iunat, palamigin, at hatiin nang mabilis, o ang contact gap ay dapat makatiis sa buong boltahe. Ito ang dahilan kung bakit ang isang DC contactor ay madalas na may ibang contact structure, magnetic blowout, at mas malaking pisikal na sukat kaysa sa isang AC device na may parehong kasalukuyang rating.
Ang mga aplikasyon ng mataas na boltahe ng DC ay ginagawang halata ang pagkakaibang ito. Ang mga battery pack, solar array, at charging system ay maaaring maghatid ng mapanganib na enerhiya kahit na nakabukas ang pangunahing switch. Dapat masira ng contactor ang circuit nang ligtas, ihiwalay ang load, at labanan ang hinang. I-verify ang aktwal na time constant, short circuit current, at maximum na boltahe, hindi lamang nominal na boltahe.
Magkaiba rin ang AC coils at DC coils. Itugma ang coil sa control supply at kumpirmahin ang pickup, dropout, at holding current.
Isang Selection Checklist para sa High Power Contactor Projects
- Tukuyin ang pagkarga. Tukuyin ang resistive, inductive, capacitive, motor, transpormer, o karga ng baterya. Tandaan ang steady current at inrush na kasalukuyang.
- Kumpirmahin ang switching boltahe. Itala ang nominal, maximum, at lumilipas na boltahe. Paghiwalayin ang mga kinakailangan sa AC at DC.
- Piliin ang kategorya ng paggamit. Gamitin ang AC-1, AC-3, AC-4, DC-1, o ang kategoryang tumutugma sa tunay na tungkulin.
- Itugma ang coil. I-verify ang coil voltage, AC o DC, pickup, dropout, at holding current.
- Suriin ang duty cycle. Tantyahin ang mga operasyon bawat oras at inaasahang buhay ng kuryente. Ang pag-jogging ng motor ay maaaring paikliin ang buhay nang mabilis.
- Suriin ang arc suppression at mga terminal. Kumpirmahin ang arc chamber, direksyon ng blowout, terminal torque, at layout ng busbar o PCB.
- Patunayan ang kapaligiran at mga pamantayan. Suriin ang temperatura ng kapaligiran, halumigmig, vibration, antas ng polusyon, at kinakailangang sertipikasyon.
- Subukan ang prototype. Magsagawa ng paggawa at pagsira ng mga pagsubok sa pinakamasamang kaso ng boltahe at kasalukuyang bago ilabas ang produksyon.
Para sa mga tagabuo ng panel, ang mga module na naka-mount sa riles ay maaaring gawing simple ang mga kable at pagpapalit. Ang isang DIN rail relay module na may 16 A contact, tulad ng MCYF3 14F rail relay module, ay maaaring humawak ng mga compact na pang-industriyang control task kung saan ang isang buong contactor ay magiging sobrang laki.

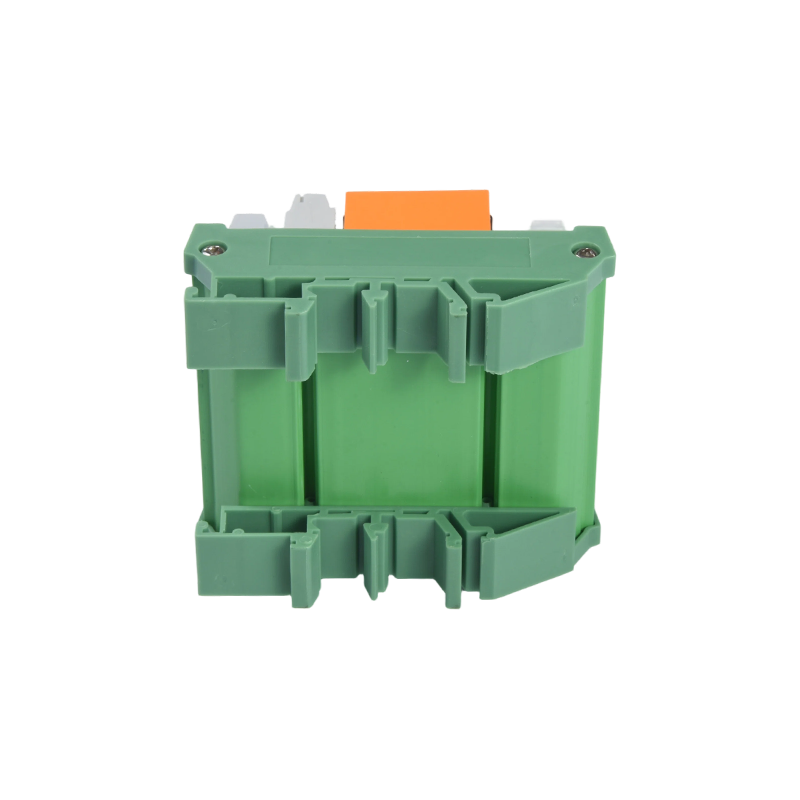

MCYF3 14F DIN Rail Relay Module Modular 16 Isang rail-mounted relay module para sa sentralisadong pang-industriyang kontrol, pinapasimple ang mga wiring at pagpapalit kung saan ang isang buong contactor ay magiging sobrang laki. Tingnan ang Produkto → Mga Application at Integration Points
Lumilitaw ang mga contactor na may mataas na kapangyarihan kung saan dapat kontrolin ng isang mababang power signal ang isang circuit ng mataas na enerhiya. Kasama sa mga karaniwang halimbawa ang:
- Mga motor starter at pump control panel, kung saan pinangangasiwaan ng mga contactor ang panimulang kasalukuyang.
- Ang mga HVAC compressor at fan, kung saan ang madalas na pagbibisikleta at inductive load ay nangangailangan ng mga masungit na contact.
- Imbakan ng enerhiya ng baterya at pamamahagi ng DC, kung saan ang paghihiwalay at pagsugpo sa arko ay kritikal sa kaligtasan.
- Solar inverters at charging equipment, kung saan ang mataas na boltahe ng DC ay dapat na mapagkakatiwalaan na ilipat.
- Industrial heating at lighting banks, kung saan ang resistive load ay maaaring mangailangan pa rin ng malaking kasalukuyang kapasidad.
Ang pagsasama ay mahalaga gaya ng mismong contactor. Ang laki ng enclosure ay nakakaapekto sa pagtaas ng init. Ang haba ng mga kable ay nakakaapekto sa pagbaba ng boltahe at paggulong. Ang pagsugpo sa coil ay maaaring maiwasan ang pagkasira ng output ng PLC. Gumamit ng RC snubber, flyback diode, o varistor bilang naaangkop para sa uri ng coil.
Mga Karaniwang Panganib sa Pagbili at Paano Bawasan ang mga Ito
Ang pinakakaraniwang pagkakamali ay ang paghahambing lamang ng kasalukuyang rating ng headline. Ang isang 40 A relay at isang 40 A na contactor ay maaaring magkamukha sa isang linya ng detalye, ngunit ang kanilang kapasidad sa pagsira, duty cycle, at thermal na pag-uugali ay maaaring ibang-iba. Ang isa pang panganib ay ipagpalagay na ang isang contactor na na-rate para sa AC ay gagana sa DC. Ito ay karaniwang hindi, hindi bababa sa hindi ligtas o sa mahabang panahon.
Dapat ding suriin ng mga procurement team ang rebisyon ng datasheet, coil voltage, contact arrangement, terminal orientation, at certification documents. Kapag ang application ay nagsasangkot ng mga function ng kaligtasan, humiling ng data ng pagsubok at isang sample para sa pagpapatunay.
Para sa custom o moderate volume na mga proyekto, ang direktang pagtatrabaho sa isang relay manufacturer ay maaaring paikliin ang selection loop. Ang kumpanya sa likod ng site na ito ay gumawa ng mga relay at industrial control module mula noong 1996 at maaaring suriin ang pag-load, coil, at mga kinakailangan sa pag-mount laban sa mga magagamit na produkto. Maaari mong suriin ang background ng kumpanya or magpadala ng mga detalye ng aplikasyon para sa isang quote .
Pagtutugma ng Device sa Tunay na Pag-load
Magsimula sa pag-load, hindi sa pahina ng catalog. Tukuyin ang kasalukuyang, boltahe, inrush, duty cycle, kapaligiran, at kinakailangang buhay. Pagkatapos ay magpasya kung ang isang high power contactor, isang high current relay, o isang DIN rail module ay ang tamang antas ng switching. Ang mga contactor ay binuo para sa mabibigat na pagkarga at madalas na operasyon. Ang mga mataas na kasalukuyang relay at module ay mas mahusay kapag ang load ay katamtaman at ang pakete ay dapat manatiling compact.
Kung borderline ang application, subukan ito. Ang isang aparato na pumasa sa isang bench test sa temperatura ng silid ay maaaring mabigo sa isang selyadong cabinet sa 60 C. Ang isang contactor na may hawak na resistive load ay maaaring magwelding sa isang start ng motor. Ang karagdagang hakbang sa pagpapatunay ay kadalasang mas mura kaysa sa field failure.
