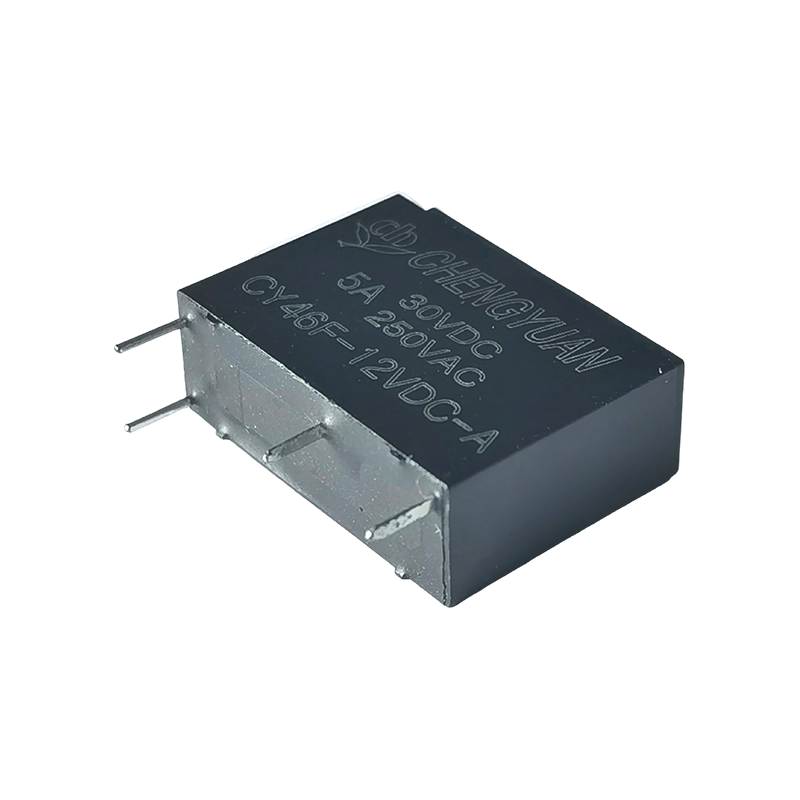

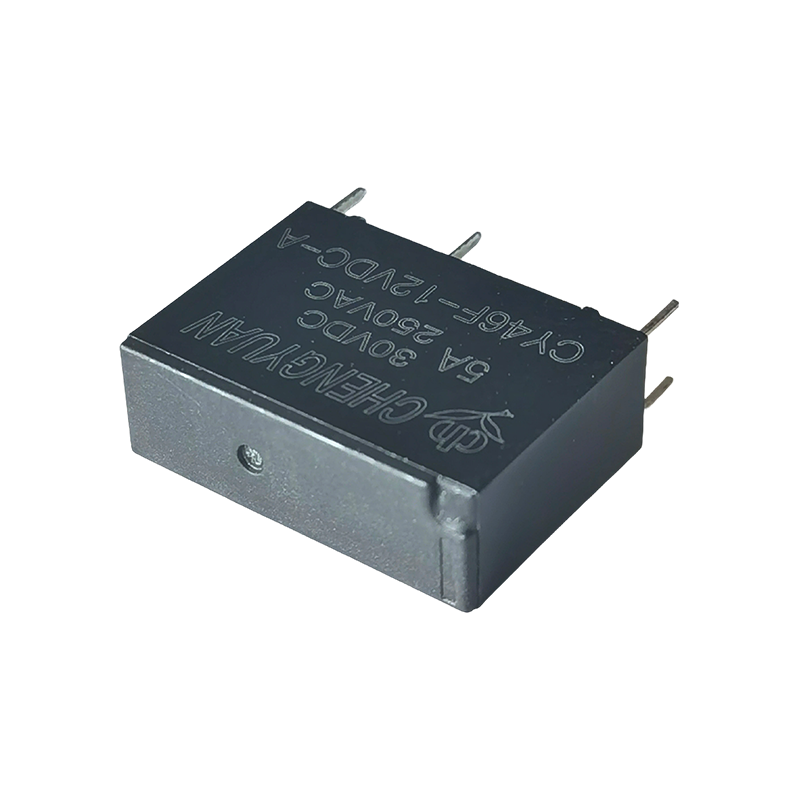

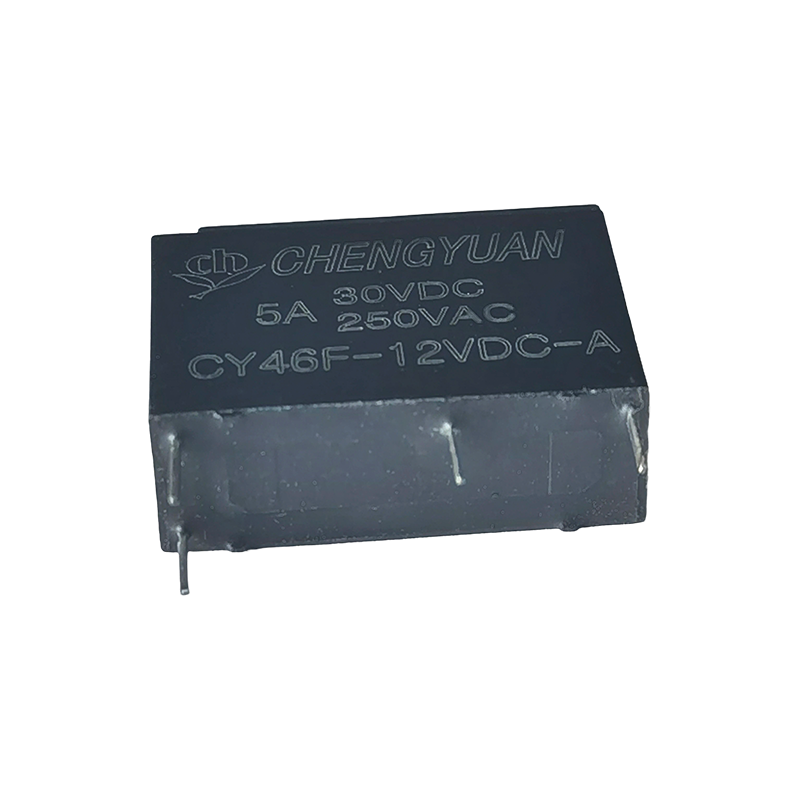

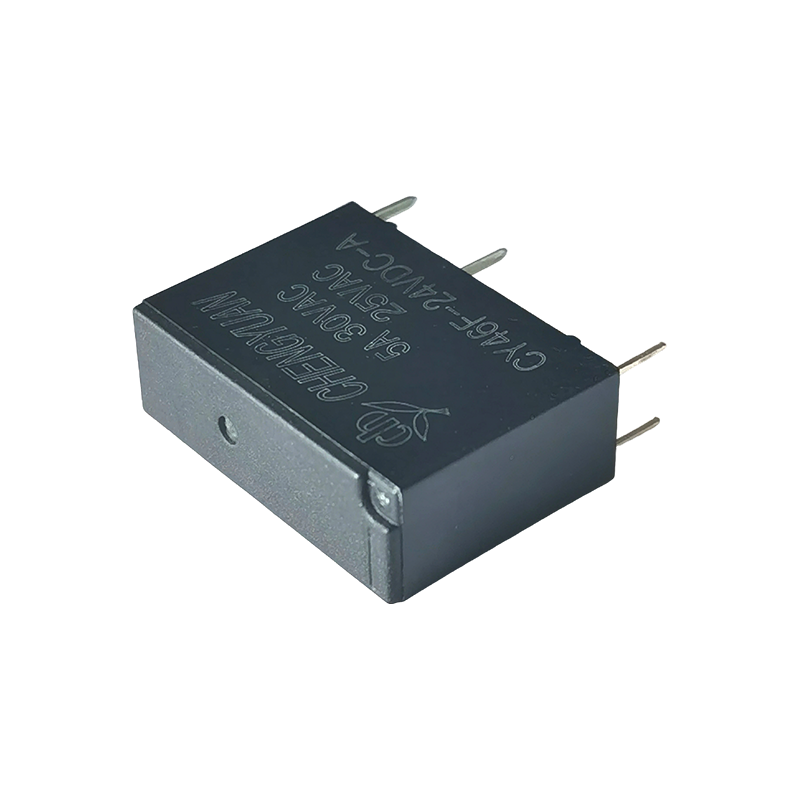

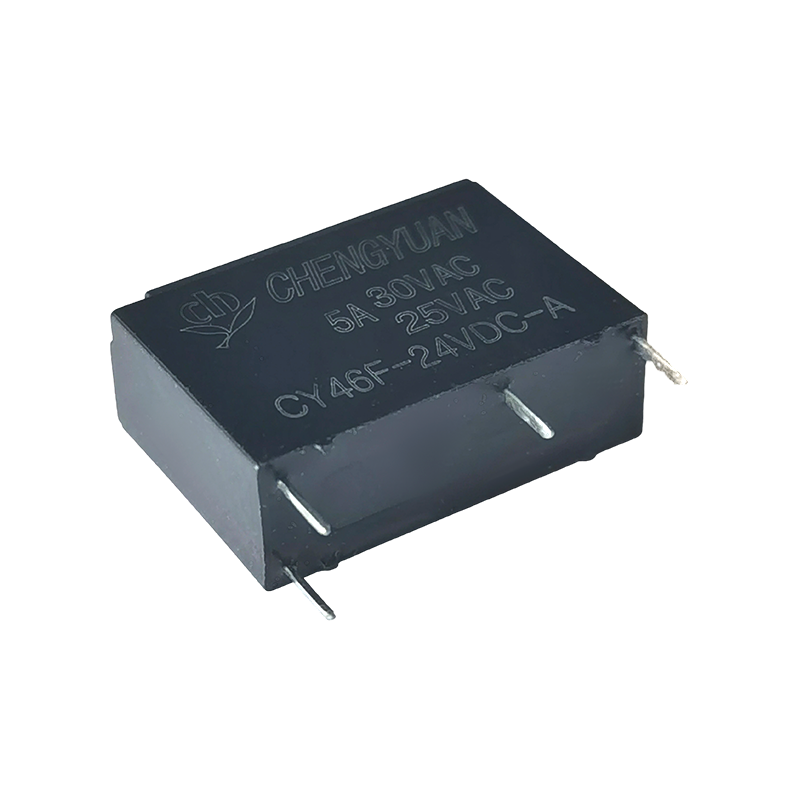

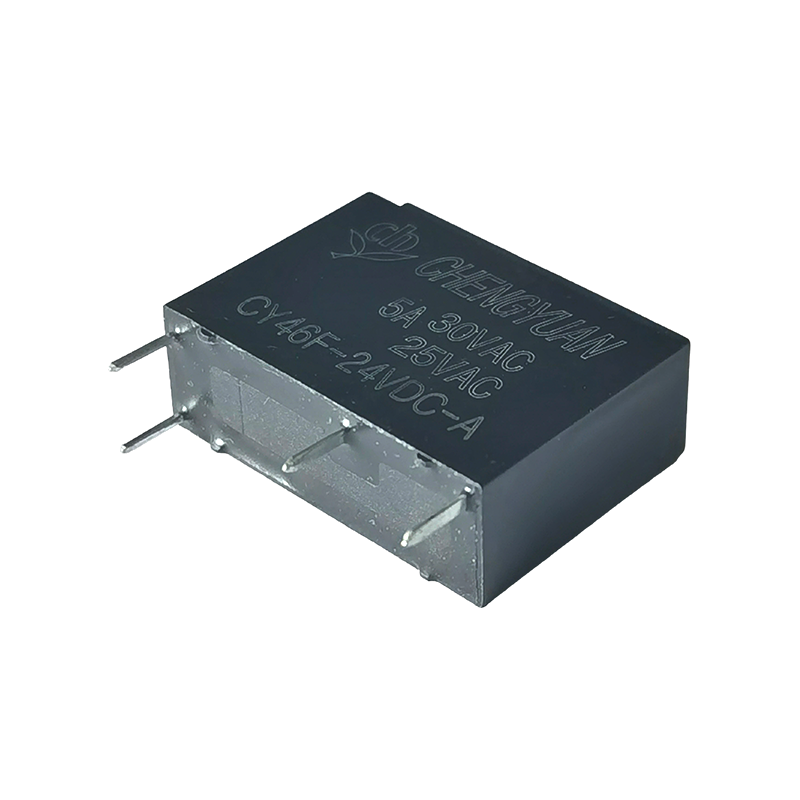

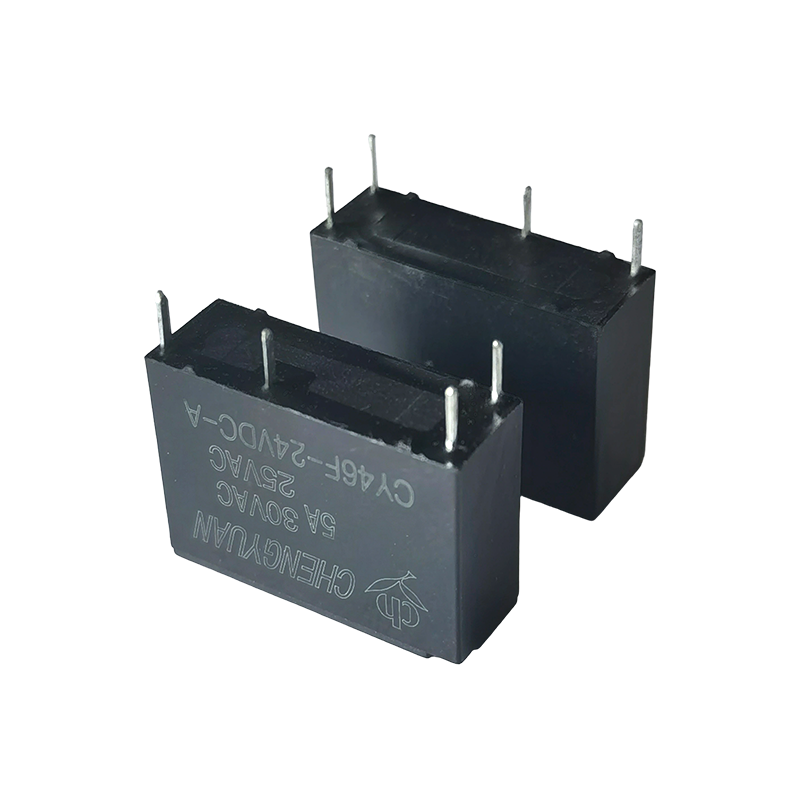

Mga Tampok:
• Compact size (20*7.2*16.6mm), na angkop para sa mga high-density circuit board
• Mataas na makatiis na boltahe: 4000V (sa pagitan ng coil at mga contact)
• 5A contact switching capacity
Mga Karaniwang Aplikasyon:
1. Maliit na gamit sa bahay: Power on/off control para sa maliliit na appliances sa bahay tulad ng mga mini rice cooker, maliliit na humidifier, portable electric kettle, at maliliit na bentilador sa bahay, na nakakatugon sa miniaturization na mga kinakailangan sa disenyo ng mga produktong ito;
2. Consumer electronic device: Mga power bank, maliliit na adapter, digital product charging control modules, at circuit switching sa maliliit na audio at video player, na ginagamit ang kanilang napakaliit na laki para sa mga siksik na layout ng PCB;
3. Industrial auxiliary control: Small sensor signal switching, miniature PLC expansion modules, at auxiliary control circuits para sa automation equipment (tulad ng indicator light control, small solenoid valve drivers), compatible sa karaniwang industrial control voltages ng 5VDC-24VDC;
4. Mga terminal ng smart home: Power management para sa smart sensor node, maliliit na smart switch, at wireless remote control receiving modules, na nakakatugon sa mababang-power at miniaturization na mga kinakailangan sa disenyo ng mga smart home device;
5. Kagamitang pantulong sa seguridad at medikal: Mga circuit na nagpapalitaw ng signal para sa maliliit na security detector (tulad ng mga sensor ng pinto at bintana, mga smoke detector), at internal circuit switching para sa portable na kagamitang pantulong na medikal (tulad ng mga maliliit na pulse oximeter), tinitiyak ang matatag na operasyon;
6. Automotive electronics auxiliary: Mga control circuit para sa maliliit na electrical appliances sa interior ng kotse (gaya ng mga car fan, ambient lights), compatible sa karaniwang 12VDC voltage specifications sa mga sasakyan.
Data ng Contact
| Uri | CY46F |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 5A250VAC |
| Max. paglipat kasalukuyan | 5A |
| Max. pagpapalit ng boltahe | 250VAC |
| Max. switching power | 1250VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 20ms Max. (Walang diode) |
| Oras ng paglabas | 10ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:750VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 4000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10,000,000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100,000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang 3.9g |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 40 | 125 | Tinatayang 0.20W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Tinatayang 0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum pinahihintulutang boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

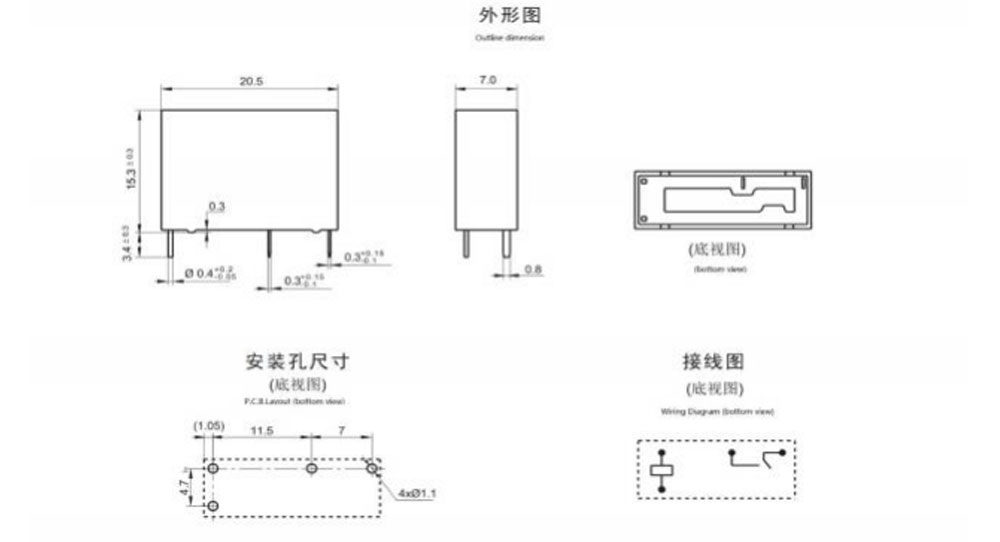

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

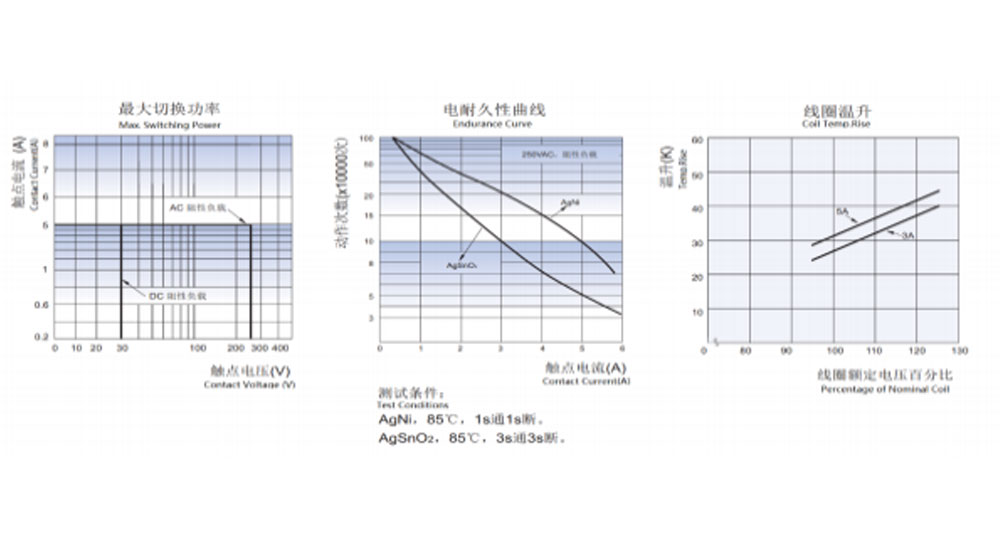

Mga Katangiang Kurba
Impormasyon sa Pag-order
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：Uri：CYF3
2: Bilang ng Pole: 1-1Pole
3: Pakikipag-ugnayan Kaayusan: C Mula C ; H Mula A ; B Mula B
4: Nominal Voltage: 5,6,9,12,18,24VDC
5: Coil Pwor: D-0.36W L-0.2W
6: Proteksiyon Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
7: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Available ang isang naka-customize na espesyal na suffix pagkatapos suriin ng CHENGYUAN.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
