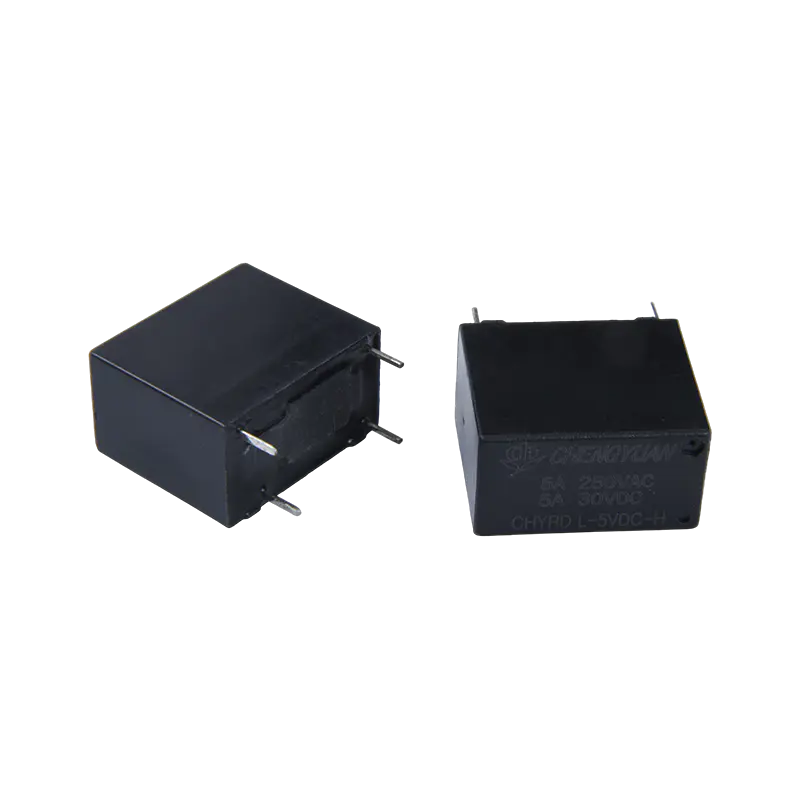

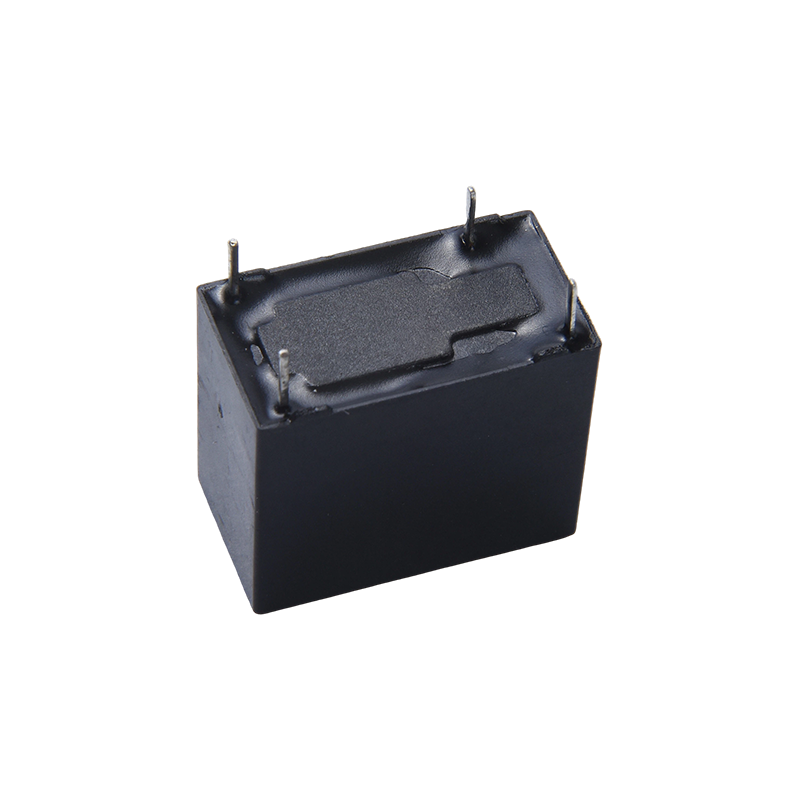

Mga Bentahe ng Produkto:
Mga Detalye ng Maramihang Pag-load: Nag-aalok ng iba't ibang mga opsyon sa kasalukuyang contact (5A/10A/16A/20A), na nagbibigay-daan para sa flexible na pagpili ng pinaka-angkop na kapasidad ng pagkarga batay sa mga partikular na sitwasyon ng aplikasyon.
High-Density Mounting Compatibility: Compact structural design na partikular na na-optimize para sa mga high-density mounting environment, na tumutulong sa pagpapabuti ng paggamit ng espasyo sa circuit board.
Malakas na Versatility: Bilang isang general-purpose relay, malawak itong naaangkop sa iba't ibang kontrol sa industriya at mga circuit ng appliance sa bahay.
Stable Contact Switching: Mapagkakatiwalaang ini-on at off ang mga circuit, tinitiyak ang katatagan ng pagpapatakbo ng kagamitan.
Kasama sa mga pangunahing aplikasyon nito ang awtomatikong pagsasaayos, proteksyon sa kaligtasan, at paglipat ng circuit.
Sa larangan ng mga gamit sa bahay, ang 32F relay ay malawakang ginagamit sa mga air conditioner, rice cooker, refrigerator, at sterilizer para makamit ang power control at overload na proteksyon.
Karaniwang ginagamit din ito sa mga kagamitan sa opisina at kagamitang audio-visual para sa pagpapalit ng signal at kontrol sa regulasyon ng boltahe.
Ang pang-industriya na kontrol, mga sistema ng seguridad, at automotive electronics (gaya ng automotive air conditioning at power management) ay isa pang mahalagang lugar ng aplikasyon, na nakakatugon sa mga kinakailangan para sa surge voltage resistance at pangmatagalang pagiging maaasahan.
Makipag-ugnayan sa Data
| Uri | CHYRD |
| Makipag-ugnayan sa materyal | Silwer alloy: AgSnO2In2O3,AgSnO2,AgNi |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| Max. paglipat kasalukuyan | 20A |
| Max. pagpapalit ng boltahe | 250VAC/30VDC |
| Max. switching power | 2500VA/300W |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 10ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min. 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 4000VAC , 50/60Hz para sa 1min |
| Panlaban sa panginginig ng boses | Nakakasira | 10-55Hz , sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz , sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kuwarto) |
| Ambient na temperatura | -40℃ ~ 85℃( walang condensation) |
| Timbang | Tinatayang 4.6g |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 150 | 20 | Tinatayang 0.45W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Tinatayang 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum allowable boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

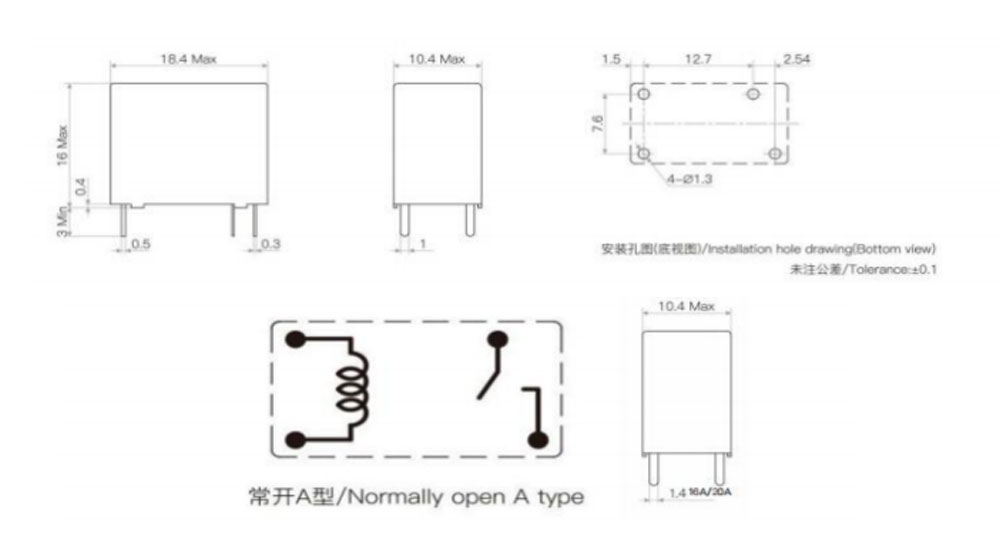

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

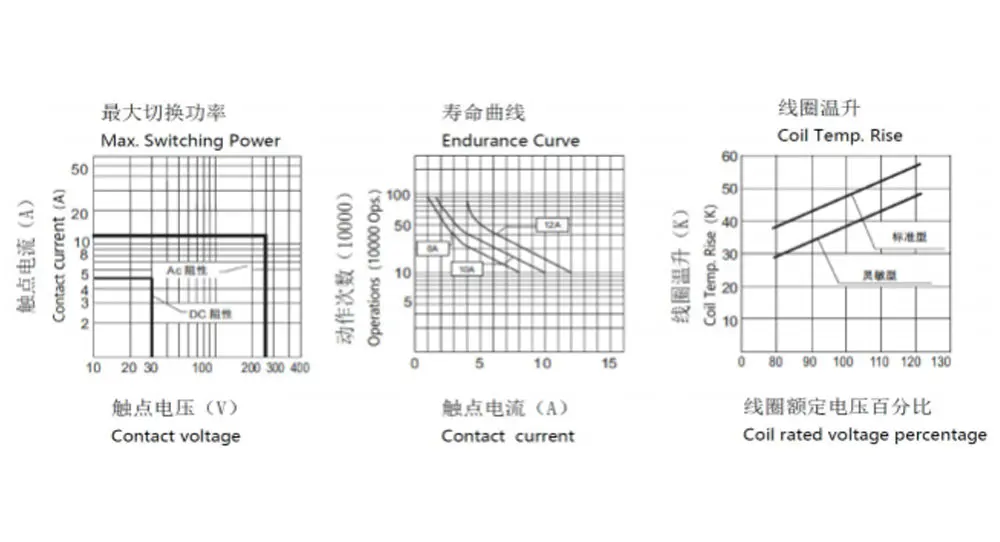

Mga Katangiang Kurba
Impormasyon sa Pag-order
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Uri：CHYRD
2: Bilang ng Pole: 1-1Pole
3: Pakikipag-ugnayan Kasunduan: A-Mula A
4: Nominal Voltage: 3,5,6,9, 12, 18,24VDC
5: Kulay ng Enclosure: B-Black
6: Coil Pwor: D-0.45W L-0.2W
7: Protective Construction: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
