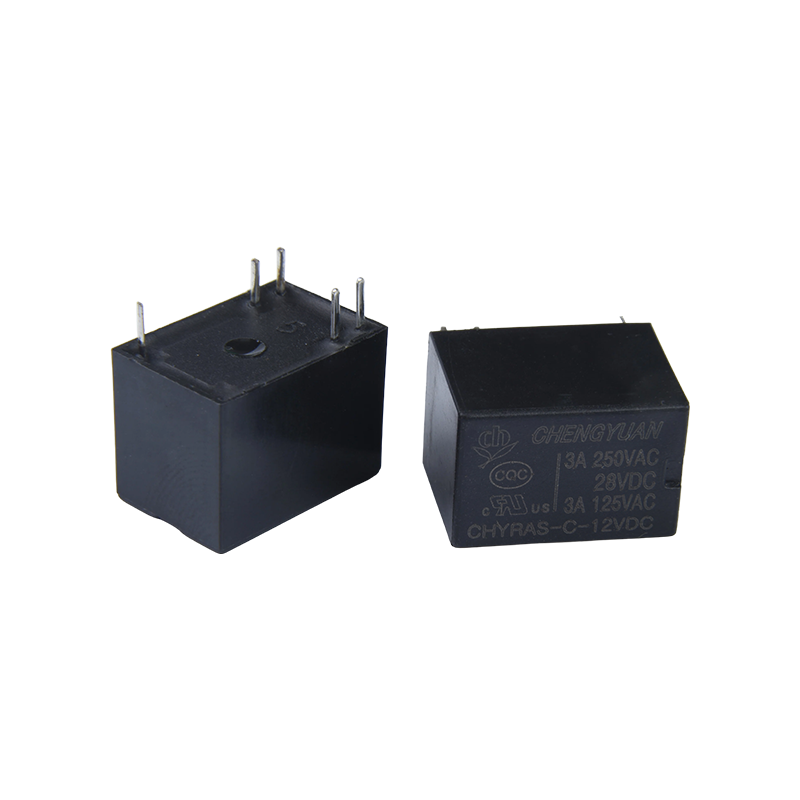

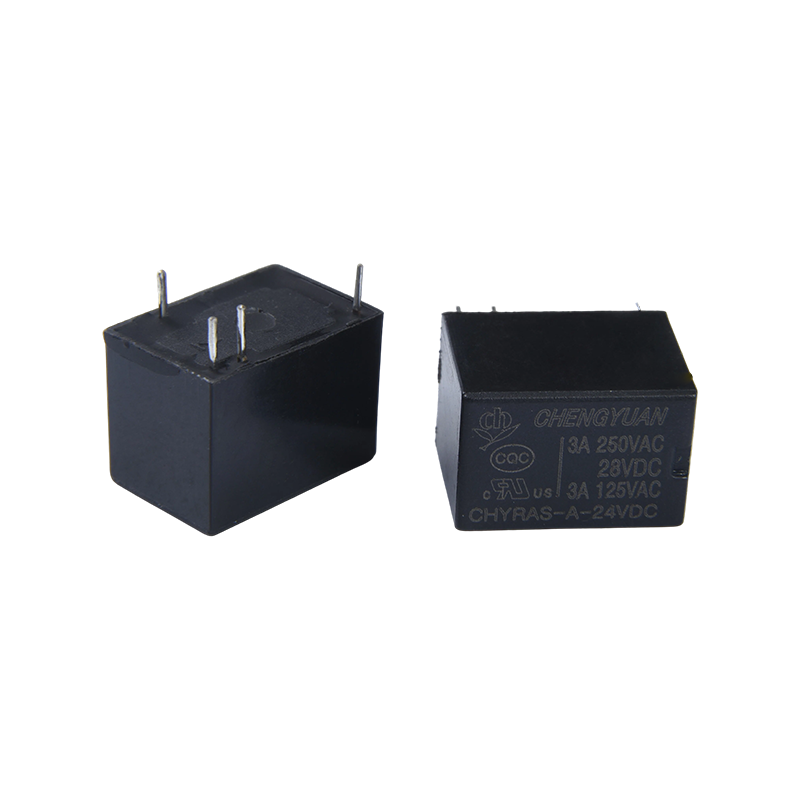

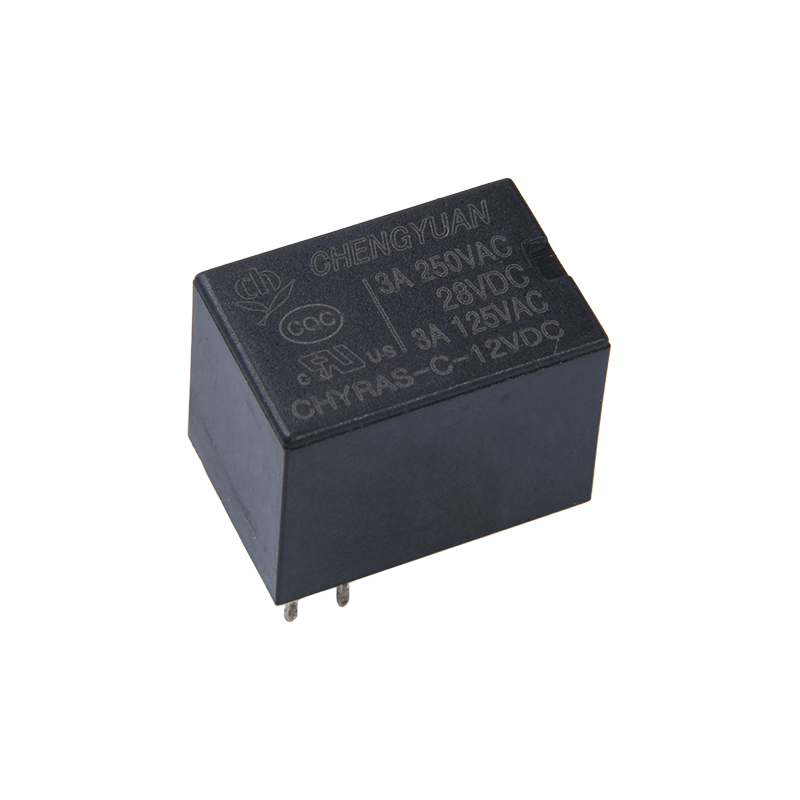

I. Mga Pangunahing Kalamangan
1. High Sensitivity Response: Ang 200mW high-sensitivity coil ay nagbibigay-daan para sa mabilis na pagtugon sa mahinang mga signal ng kontrol, na nagpapahusay sa katumpakan ng signal control.
2. Malakas na Pag-angkop sa Kapaligiran: Ang selyadong istraktura ay epektibong lumalaban sa alikabok, kahalumigmigan, at iba pang mga kadahilanan sa kapaligiran, na nagpapahaba ng buhay ng serbisyo nito.
3. Mababang Pagkonsumo ng Power: Ang 0.2W na low-power na disenyo ay angkop para sa mga device na pinapagana ng baterya o mababa ang kapangyarihan, na binabawasan ang kabuuang pagkonsumo ng enerhiya ng huling produkto.
4. Malawak na Versatility: Malawak na boltahe na compatibility, karaniwang PCB packaging, at multi-scenario adaptability ay sumasaklaw sa iba't ibang larangan gaya ng komunikasyon, seguridad, kagamitan sa opisina, at mga gamit sa bahay, na nagdaragdag ng kakayahang magamit muli ng produkto.
II. Istraktura ng Produkto at Mga Tampok ng Pag-install

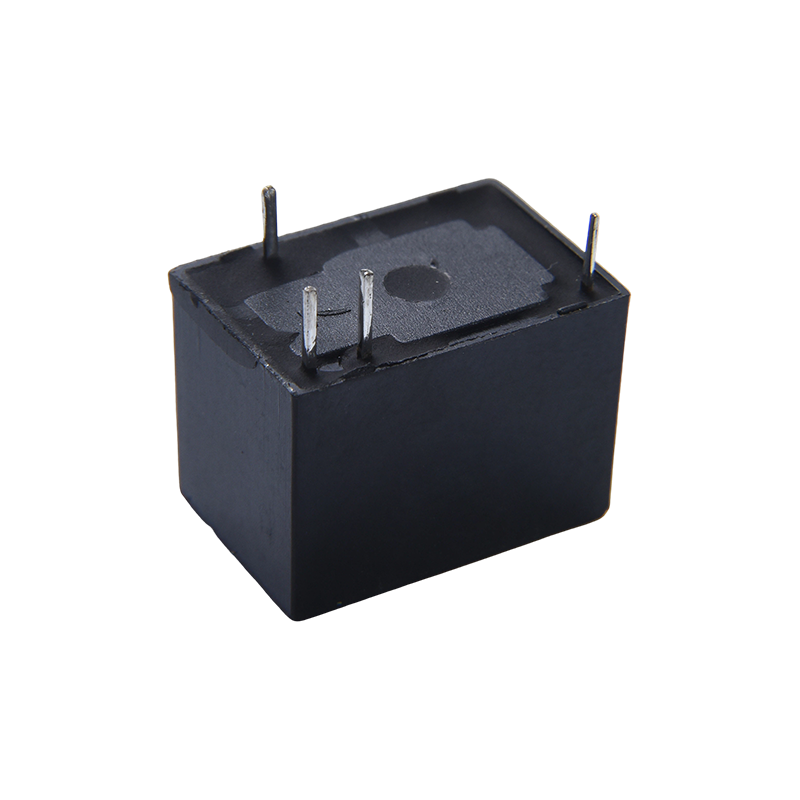

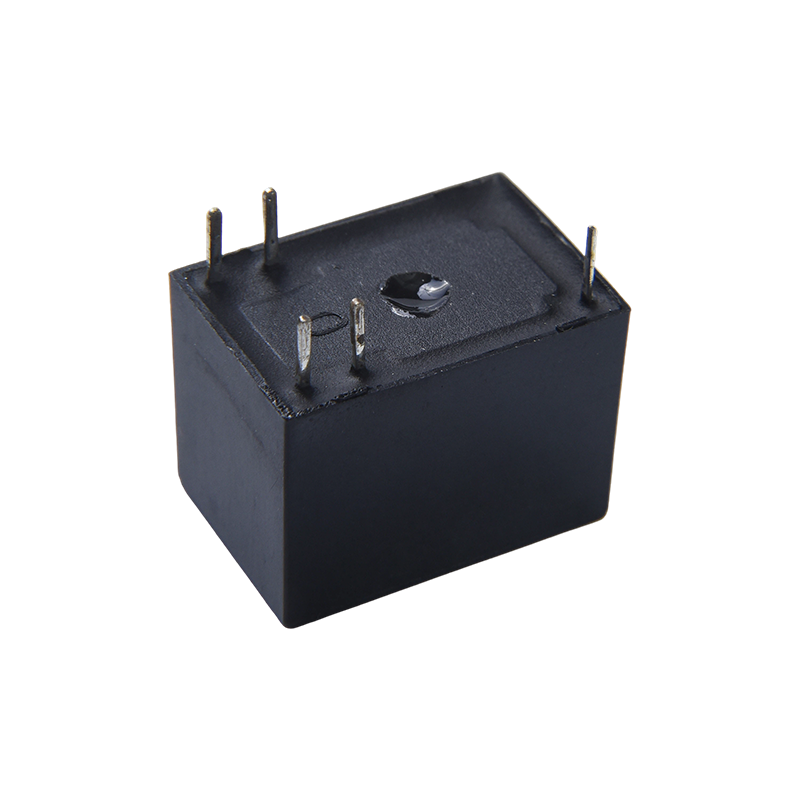

1. Packaging at Pin Design: Nag-a-adopt ng 5PIN PCB package na may standardized na pin layout, na nagpapadali sa automated welding at mass assembly, at angkop para sa mga high-density na disenyo ng PCB board.
2. Napakaliit na Sukat: Ang compact na laki ay nakakatugon sa mga pangangailangan ng compact na panloob na pag-install, nakakatipid ng espasyo sa PCB board at nag-aambag sa miniaturization ng mga end products;
3. Selyadong Istraktura: Ang selyadong disenyo ay epektibong pumipigil sa pagpasok ng alikabok, kahalumigmigan, at mga dayuhang bagay, na nagpapaganda ng buhay ng serbisyo nito sa mga kumplikadong kapaligiran. III. Mga Pangunahing Pag-andar at Naaangkop na Sitwasyon
1. Mga Pangunahing Pag-andar: Nagbibigay ng signal isolation, signal control, at circuit protection function, na naghihiwalay sa control circuit mula sa load circuit at nagpoprotekta sa mga core control component;
2. Kagamitan sa Komunikasyon: Angkop para sa pagpapalit ng signal at kontrol ng circuit sa mga kagamitan sa komunikasyon tulad ng mga switch, na tinitiyak ang katatagan ng paghahatid ng signal.
3. Kagamitan sa Seguridad at Pangkaligtasan: Maaaring gamitin bilang control unit para sa mga security access control system at monitoring equipment, pagpapagana ng pagtuklas at kontrol ng door magnetic lock switch status, at transmission control ng mga signal ng alarma sa seguridad.
4. Kagamitan sa Opisina: Angkop para sa panloob na kontrol ng signal sa mga kagamitan sa opisina gaya ng mga printer at copier, na nagpapahusay sa katumpakan ng pagpapatakbo ng kagamitan.
5. Mga Kagamitan sa Bahay: Ginagamit para sa pantulong na kontrol ng signal sa maliliit na kasangkapan sa bahay, tulad ng internal circuit switching at proteksyon, na tumutugma sa mga kinakailangan sa disenyo na may mababang kapangyarihan ng mga kasangkapan sa bahay;
6. Industrial Automation: Naaangkop sa maliliit na signal control link sa industriyal na automation equipment, na nagpapagana ng coordinated operation at kontrol ng iba't ibang module ng equipment.
Data ng Contact
| Uri | CHYRAS |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 3A/12V0AC |
| Max. paglipat kasalukuyan | 3A |
| Max. pagpapalit ng boltahe | 125VAC |
| Max. switching power | 360VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 10ms Max. |
| Oras ng paglabas | 4ms Max. |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:500VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 750VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang 3.7g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 150 | 20 | Tinatayang 0.45W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Tinatayang 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Tinatayang 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

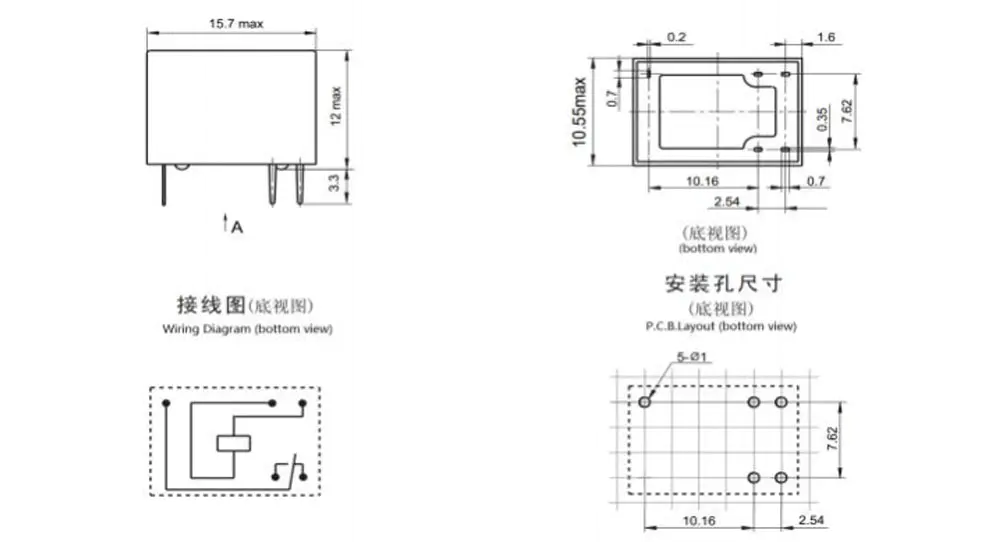

Outline dimension, Wiring diagram, PCB layout (Yunit: mm)

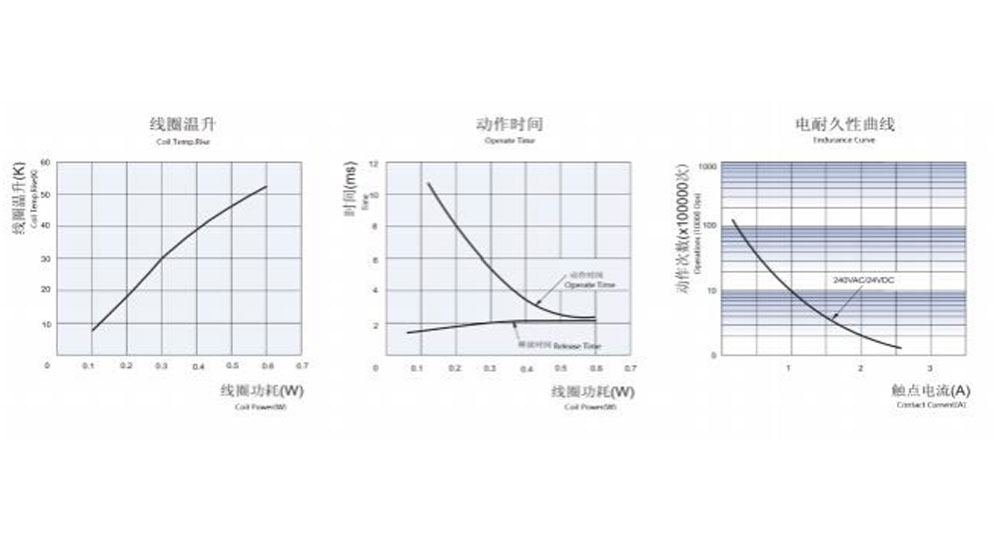

Mga Katangiang Kurba
Impormasyon sa Pag-order
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Uri：CHYRAS
2: Pag-aayos ng Contact: C Fom C ; H Mula sa A ; B Mula sa B
3: Nominal na Boltahe: 3,5,6,9,12,24VDC
4: Kulay ng Enclosure: H-Black; L-Asul, Y -Dilaw
5: Coil Pwor: D-0.36W L-0.2W
6: Proteksiyon na Konstruksyon: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
7: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Available ang isang naka-customize na espesyal na suffix pagkatapos suriin ng CHENGYUAN.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
