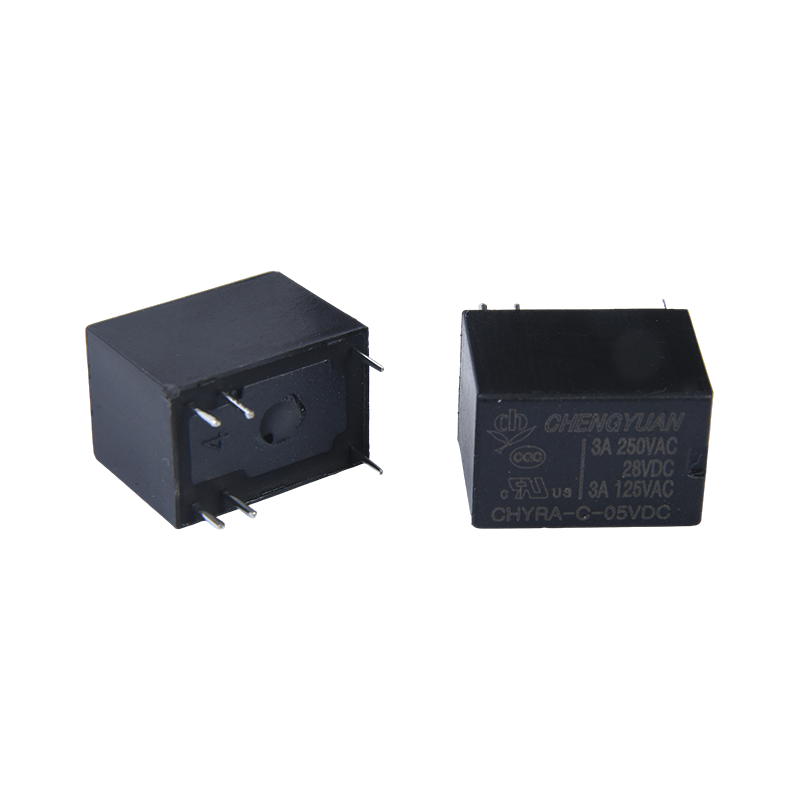

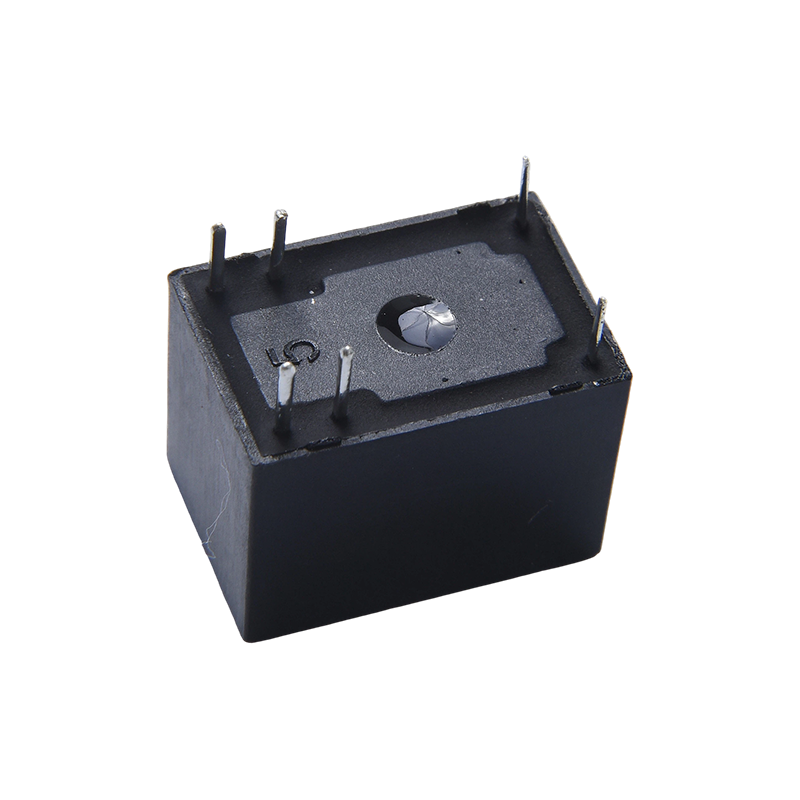

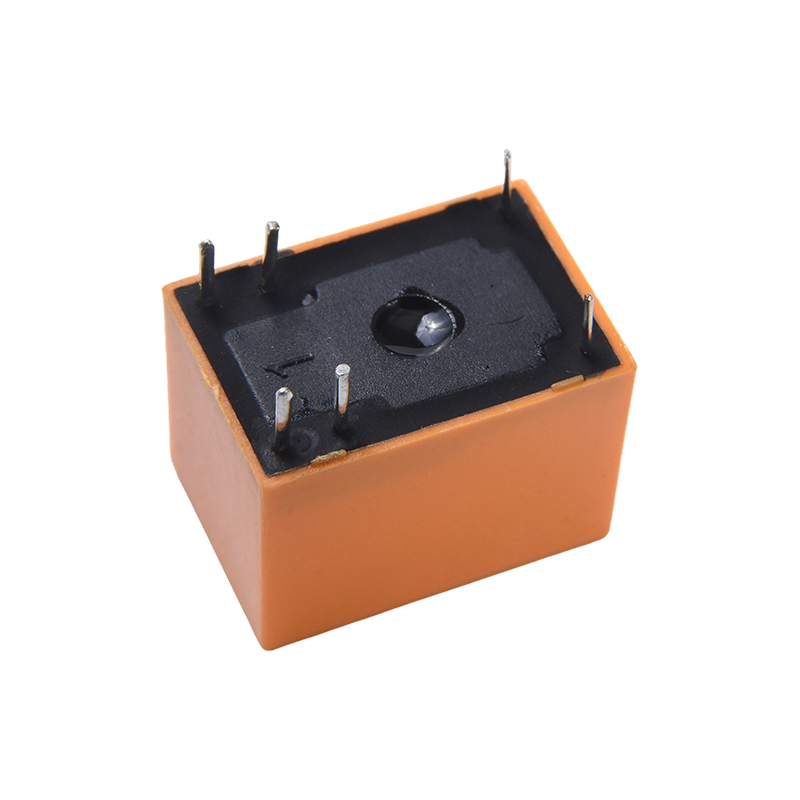

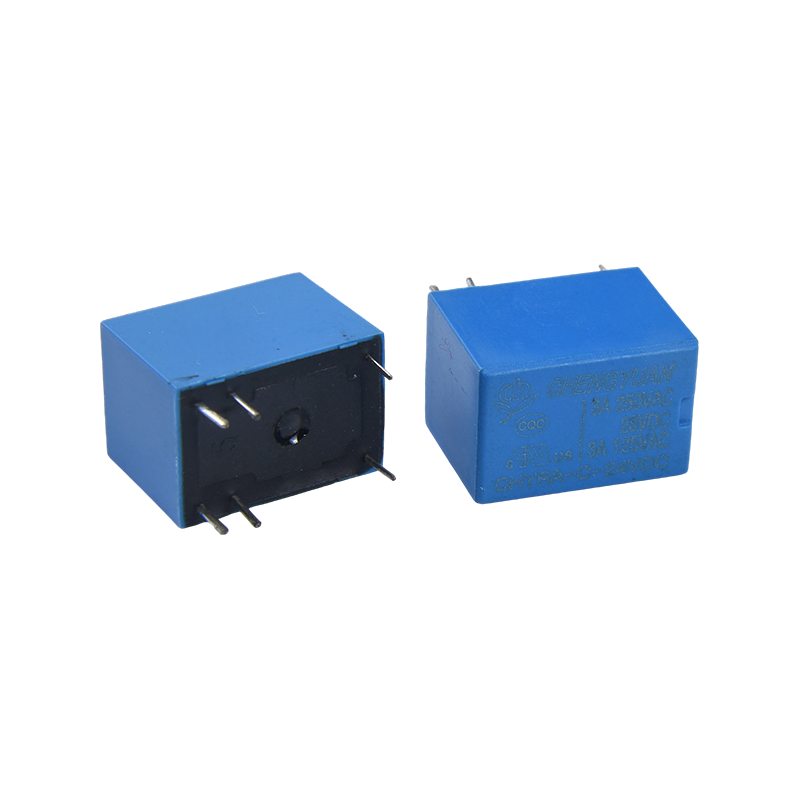

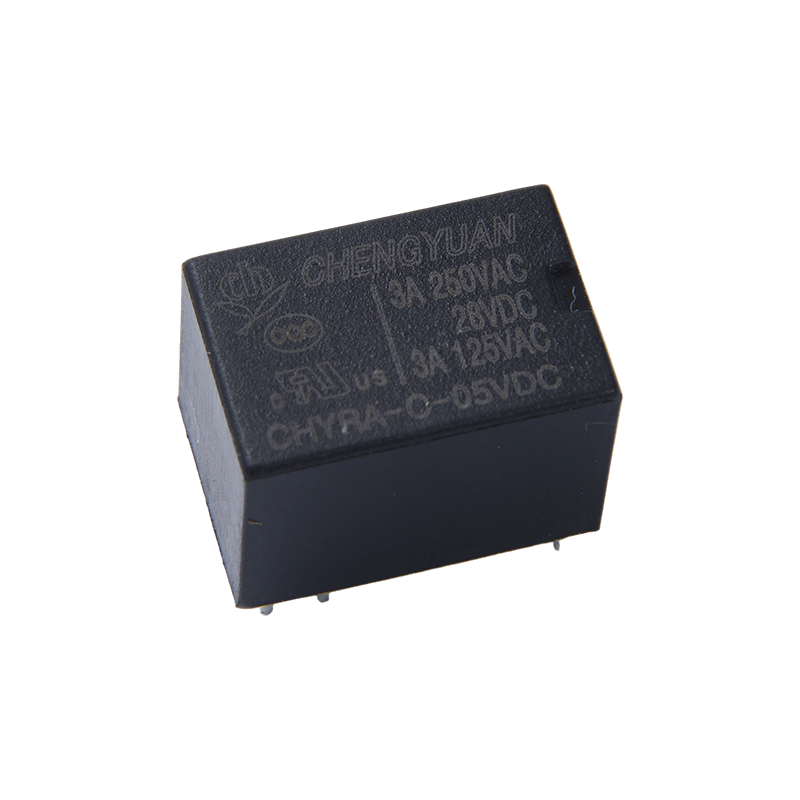

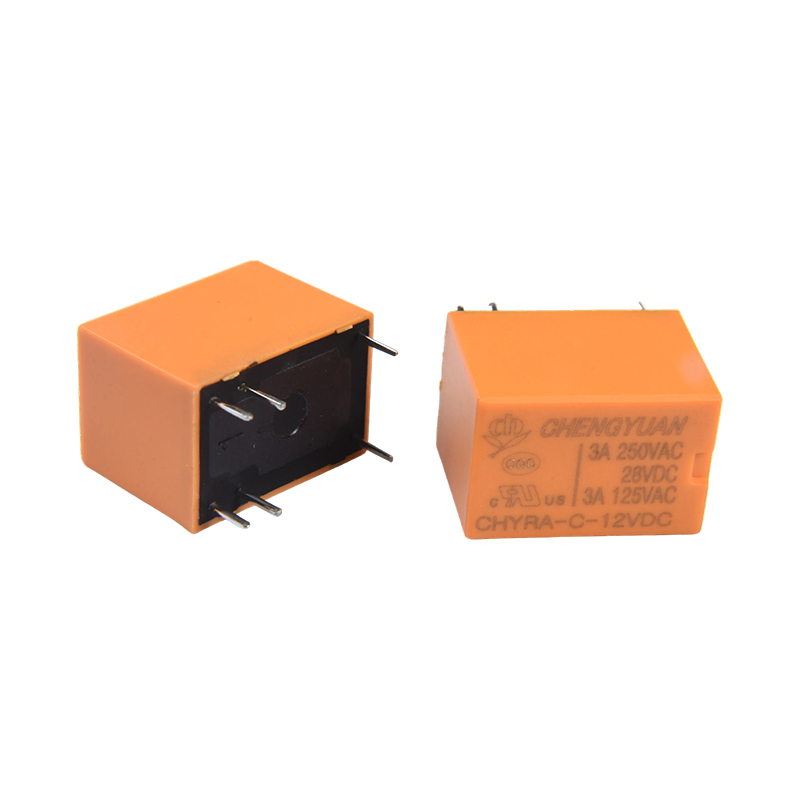

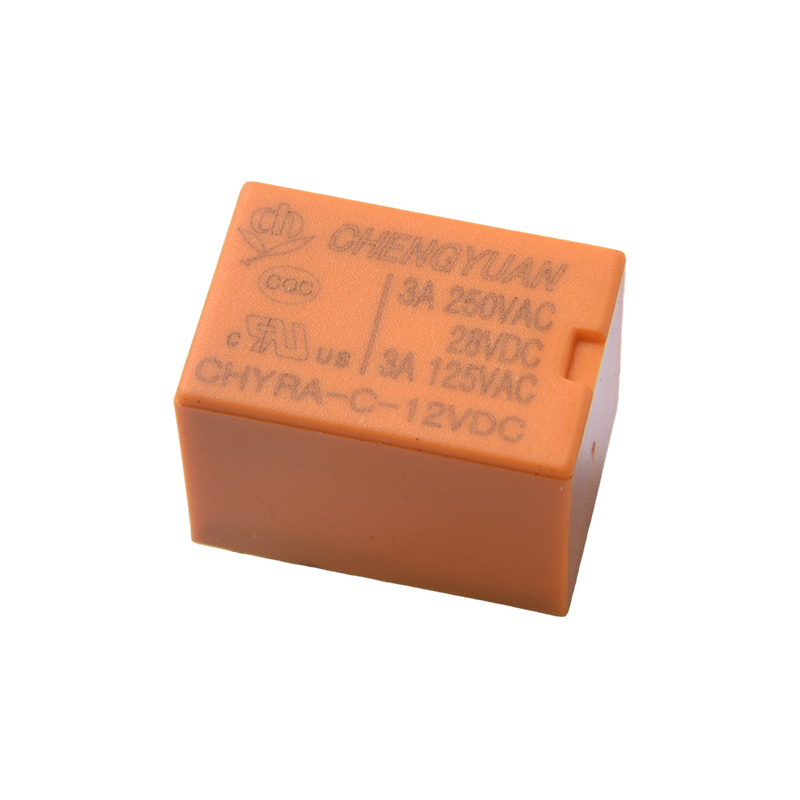

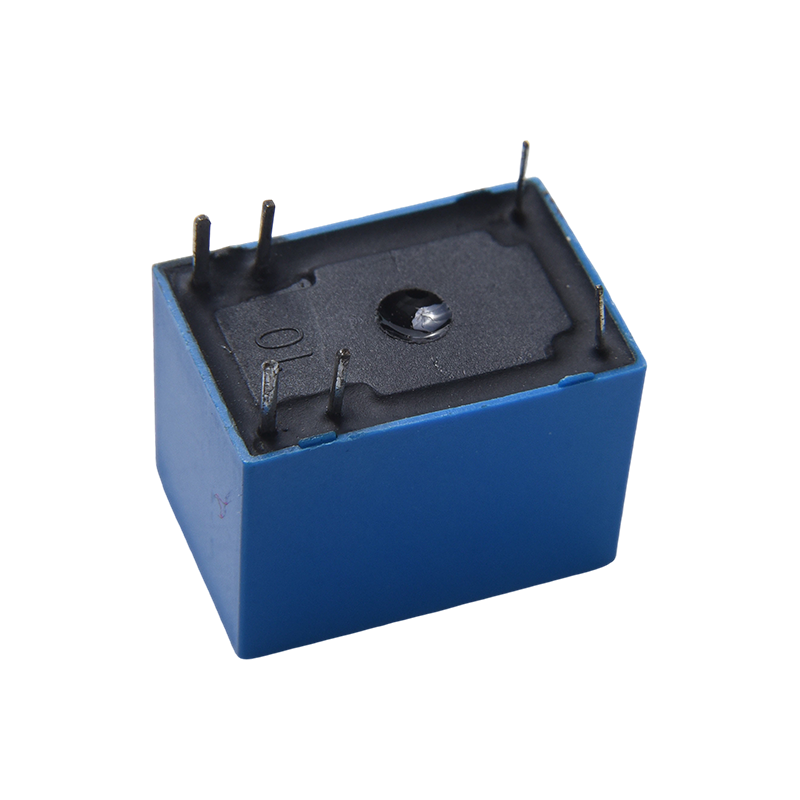

Mga Tampok ng Produkto:
High Contact Switching Capacity: Bilang karagdagan sa karaniwang 3A load, sinusuportahan ng mga contact ang paglipat ng hanggang 16 amps, na may kakayahang pangasiwaan ang agarang mataas na kasalukuyang pangangailangan sa mga circuit.
Ultra-Low Power Consumption: Ang coil power consumption ay 0.2W lang, makabuluhang binabawasan ang system energy consumption, na ginagawang angkop para sa mga device na pinapagana ng baterya o low-power.
High Dielectric Strength: Tinitiyak ng mataas na dielectric strength ang maaasahang electrical isolation sa pagitan ng input at output circuits, na nagpoprotekta sa mga downstream control circuit.
Compact Design: Ang pinaliit na istraktura ay nag-o-optimize ng paggamit ng espasyo, na angkop para sa high-density mounting sa mga PCB.
Malawak na Mga Pamantayan sa Sertipikasyon: Na-certify ng CQC at UL, sumusunod sa mga internasyonal na pamantayan sa kaligtasan, tinitiyak ang kalidad at pagsunod ng produkto.
Flexible Coil Voltage: Nagbibigay ng malawak na hanay ng mga coil voltages mula 3VDC hanggang 48VDC, madaling iakma sa iba't ibang control circuit voltages.
Mga Karaniwang Aplikasyon:
Industrial Automation: Ginagamit upang kontrolin ang mga motor, solenoid valve, at iba't ibang automation na instrumento, na nakakamit ng signal isolation at circuit switching.
Smart Home: Inilapat sa lighting control, curtain motor control, at iba pang mga sitwasyon bilang pangunahing bahagi para sa low-power na kontrol.
Mga Sistema ng Seguridad: Ginagamit sa kontrol sa pag-access at mga yunit ng kontrol ng magnetic lock upang makita ang katayuan ng lock ng pinto at kontrolin ang paglipat.
Kagamitan sa Komunikasyon: Angkop para sa mga switch at iba pang pasilidad ng komunikasyon, na responsable para sa pagruruta ng signal, proteksyon, at paghihiwalay.
Proteksyon ng Circuit: Inihihiwalay ang matataas na agos o mataas na boltahe sa mga control circuit upang maiwasan ang interference at pinsala sa mga sensitibong bahagi.
| Uri | CHYRA |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 3A/12V0AC |
| Max. paglipat kasalukuyan | 3A |
| Max. pagpapalit ng boltahe | 125VAC |
| Max. switching power | 360VA |
| Min. pagpapalit ng load | 6V 1A |
Mga katangian
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 10ms Max. |
| Oras ng paglabas | 4ms Max. |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:500VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 750VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 3.7g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 120 | 25 | Tinatayang 0.36W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal boltahe |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Tinatayang 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

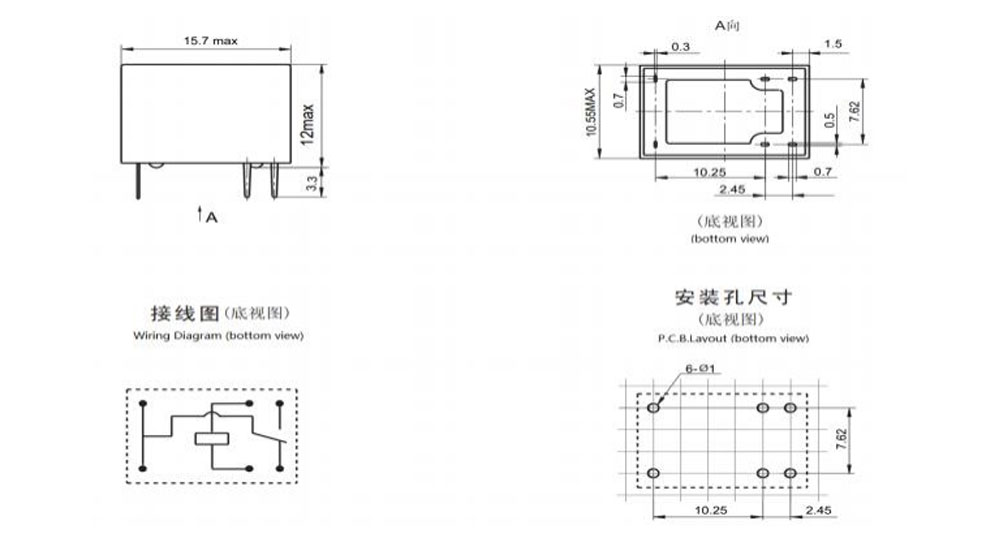

Dimensyon ng outline, Wiring diagram, PCB layout (Yunit: mm)

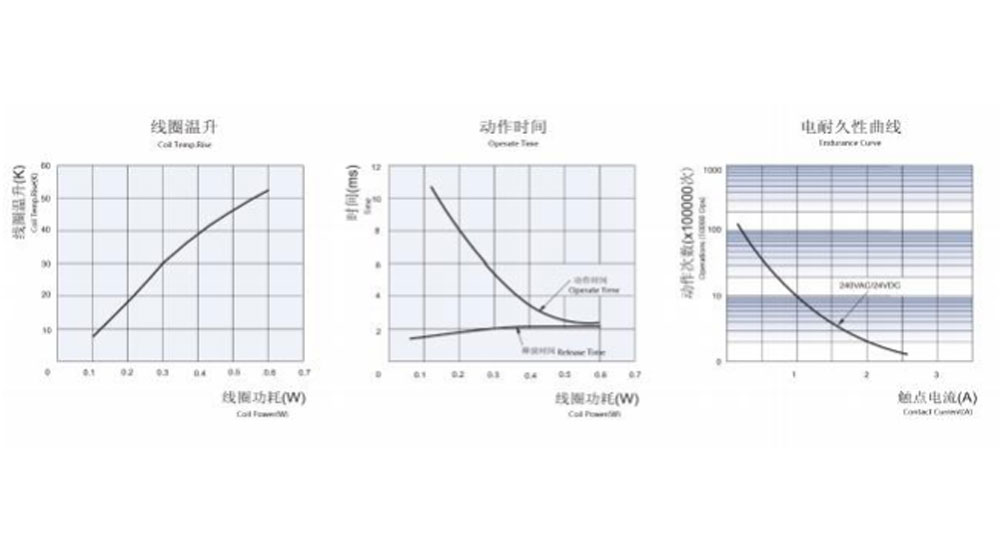

Mga Katangiang Kurba
Impormasyon sa Pag-order
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Uri：CHYRA
2: Pagsasaayos ng Contact: C Fom C ; H Mula A ; B Mula B
3: Nominal Voltage: 3,5,6,9,12,24VDC
4: Kulay ng Enclosure: H-Black; L-Asul, Y -Dilaw
5: Coil Pwor: D-0.36W L-0.2W
6: Proteksiyon Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
7: Espesyal na Parameter: Nil-Standard type
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof na relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof na relay sa PCB.
Available ang customized na espesyal na suffix pagkatapos suriin ni CHENGYUAN.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng parameter para sa bawat posibleng application. Kaya, dapat na nasa tamang posisyon ang mga user na pumili
angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa case bago gamitin. Kung may anumang query, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
