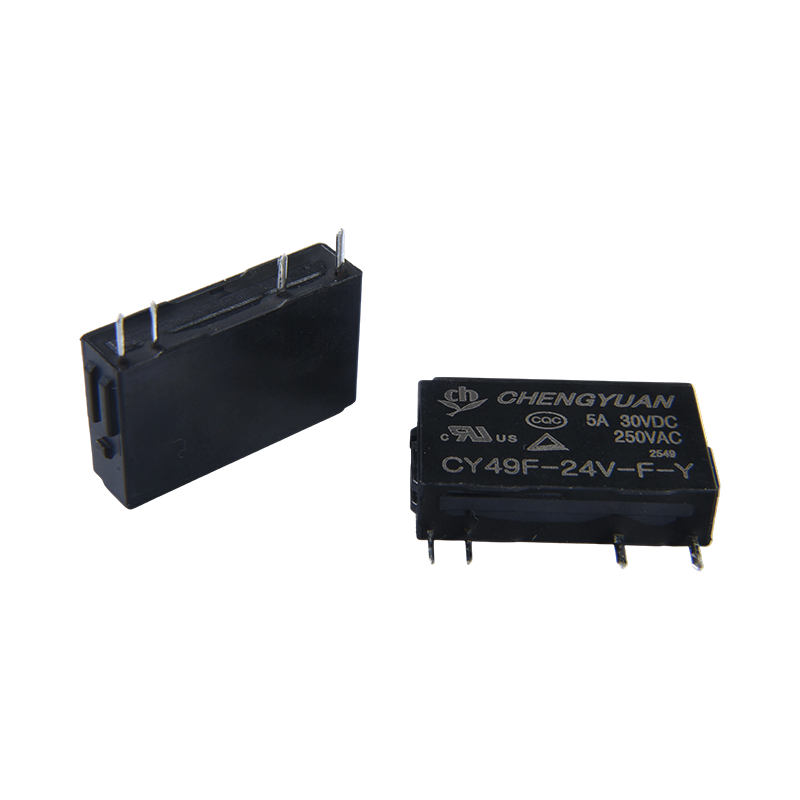

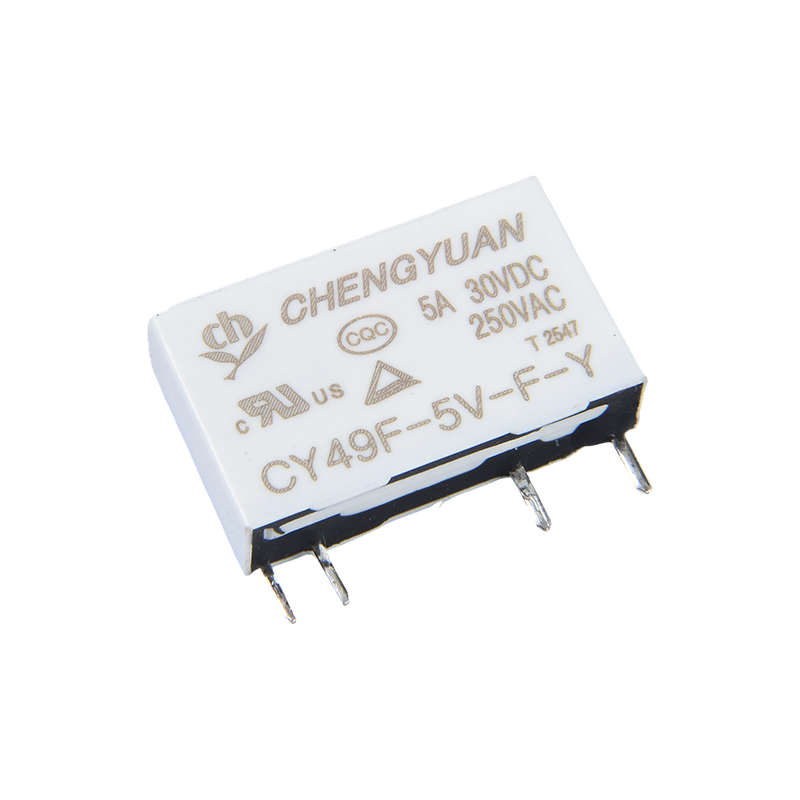

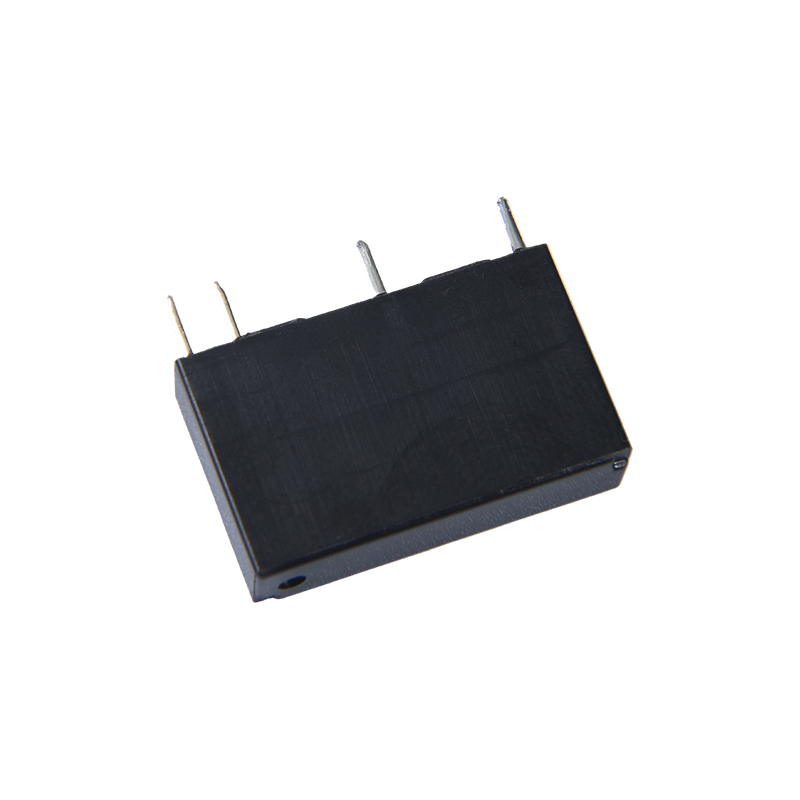

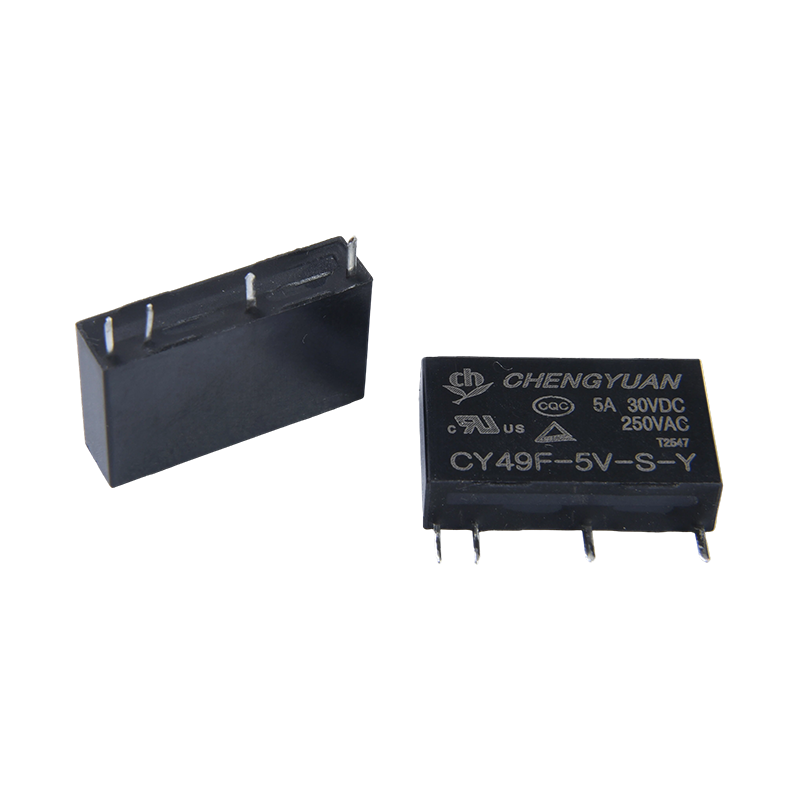

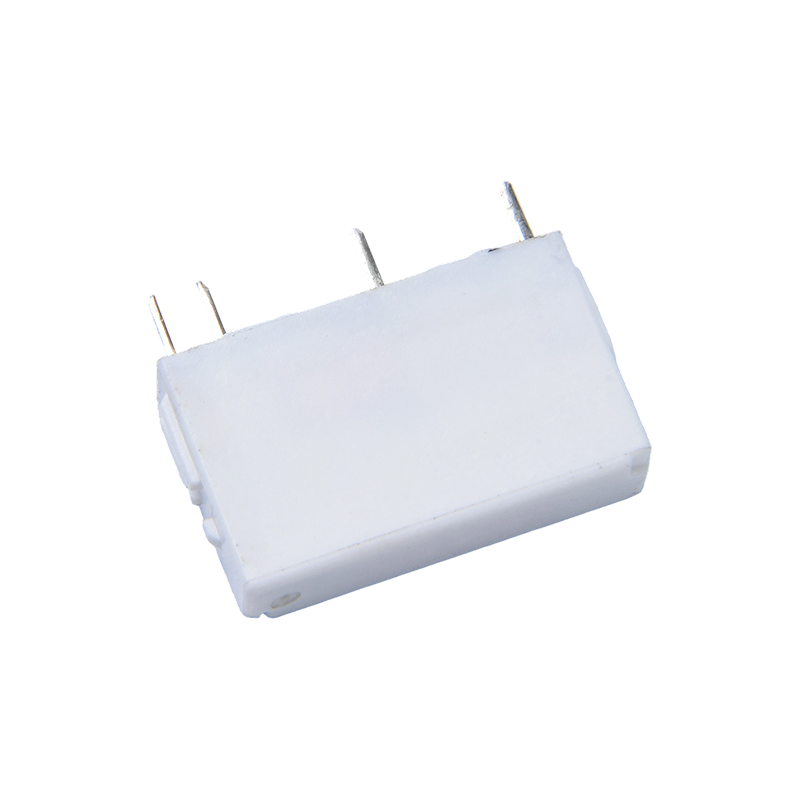

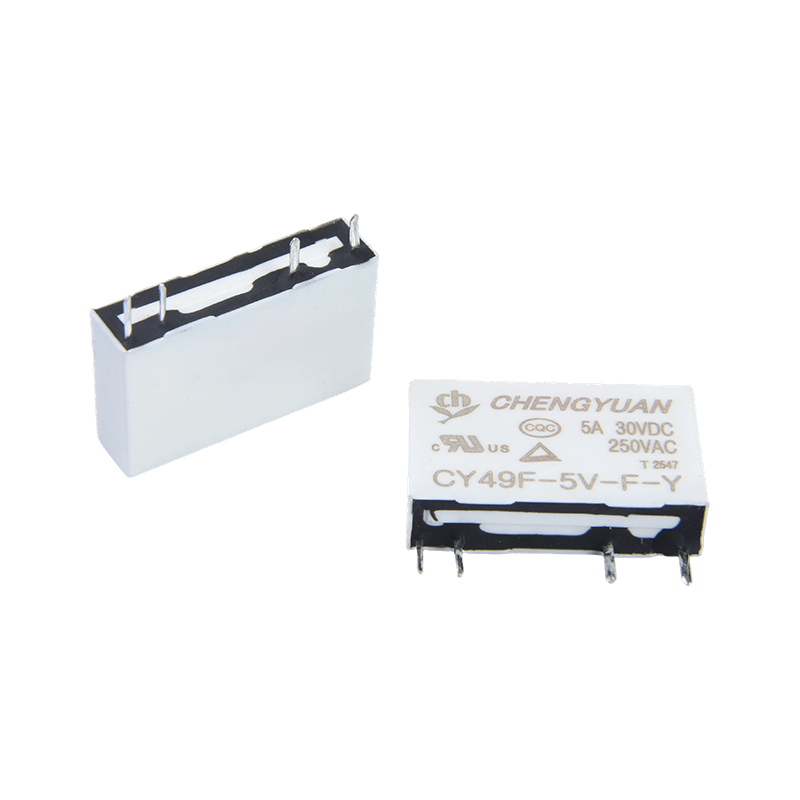

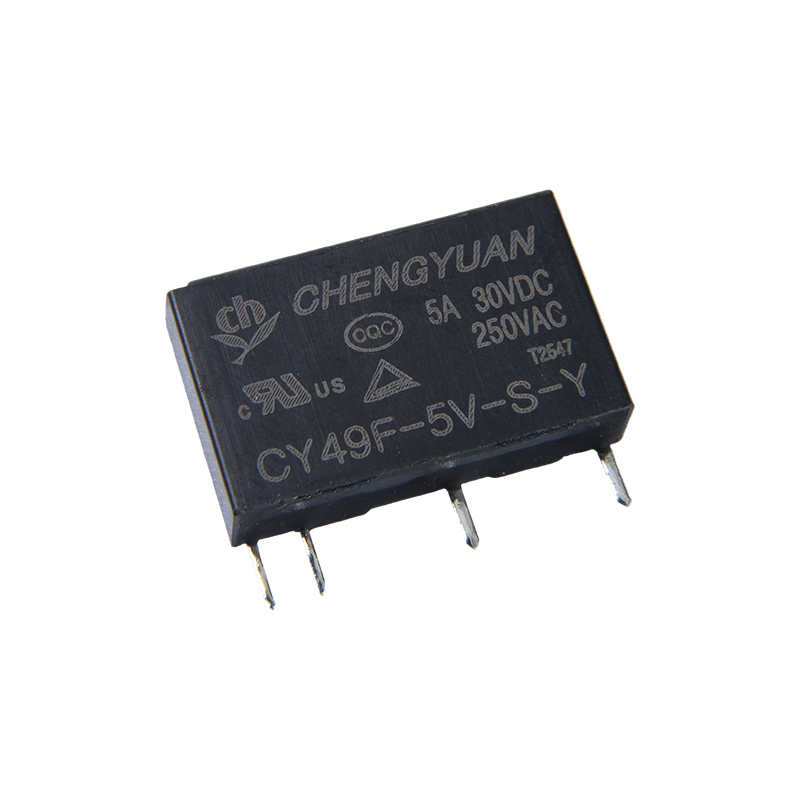

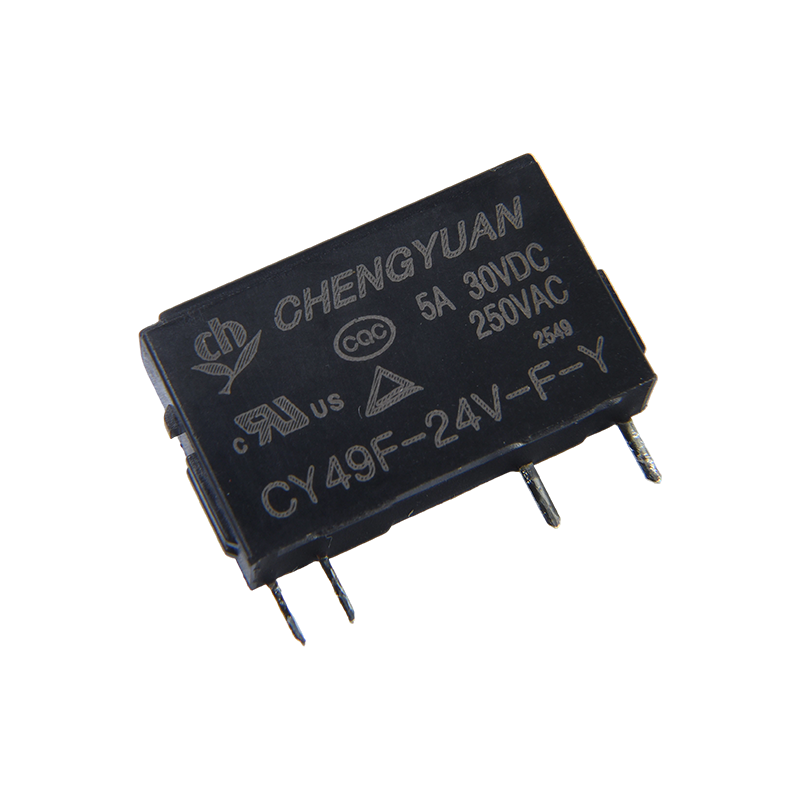

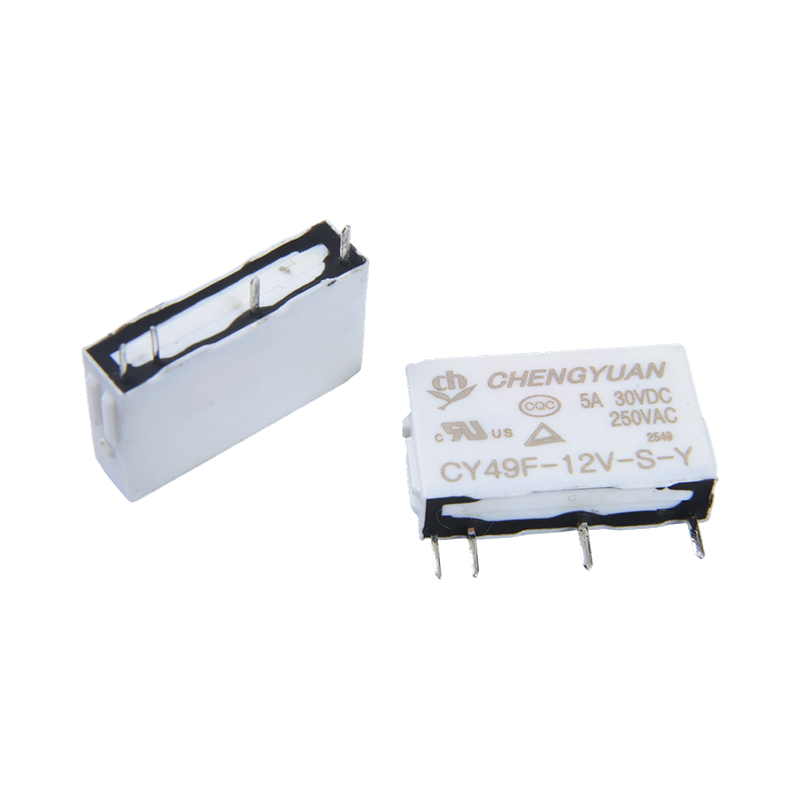

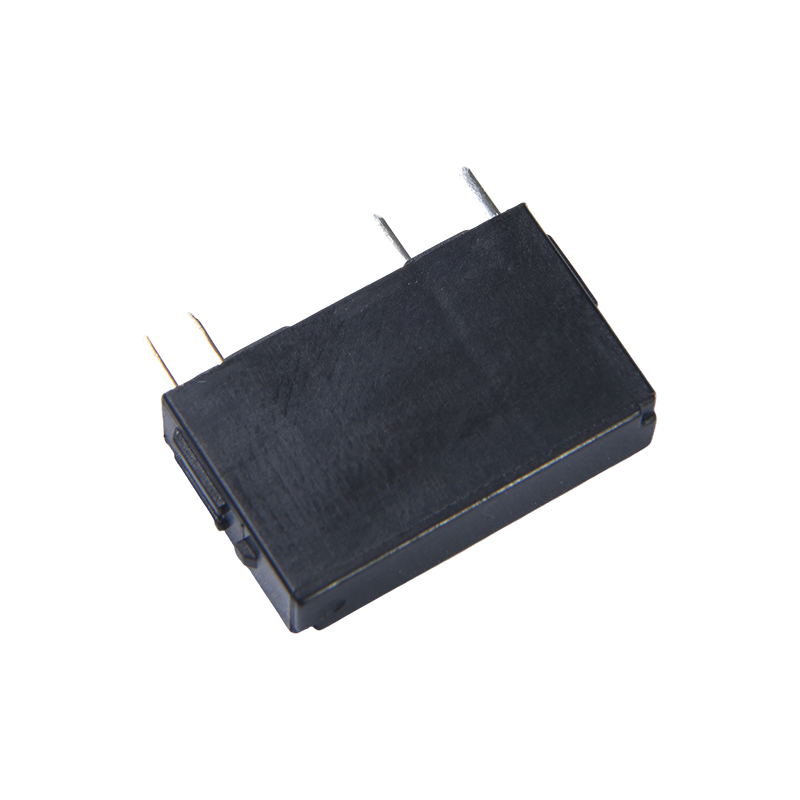

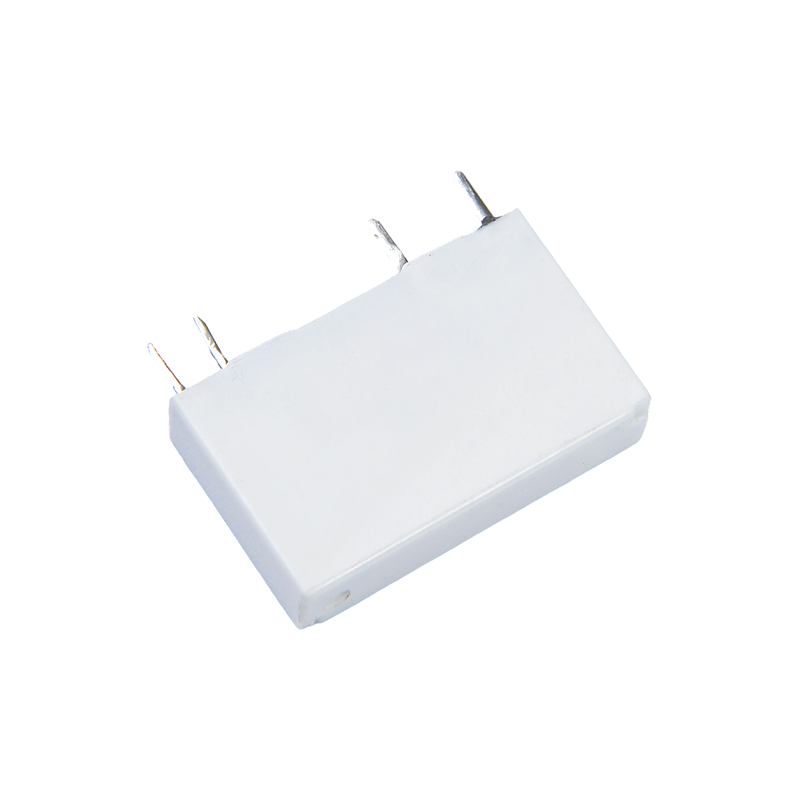

Mga Tampok:
• Load capacity: 5A contact switching
• Napakanipis, napakaliit, angkop para sa high-density mounting (5mm width, 12.5mm height)
• Lumalaban ng hanggang 3000V
• Mataas na sensitivity, konsumo ng kuryente na 0.12W lang
Mga Karaniwang Aplikasyon:
Industrial Automation at Control Circuits: Karaniwang makikita sa mga kagamitan sa komunikasyon, kagamitan sa network, mga instrumento sa pagsukat, at mga sistema ng kontrol ng elevator, nagsasagawa ng circuit switching, proteksyon sa kaligtasan, o mga function ng overcurrent na proteksyon.
Automotive Electronics at New Energy Fields: Inilapat sa mga kagamitan sa loob ng sasakyan, mga bagong sistema ng pamamahala ng enerhiya, atbp., na nakakatugon sa maaasahang mga kinakailangan sa paglipat sa mga automotive na kapaligiran.
Medical Electronics at Aerospace: Sa mga kagamitang medikal, pagsubaybay sa seguridad, at mga aplikasyon ng aerospace kung saan kailangan ng mataas na katatagan, nagbibigay ito ng circuit isolation at proteksyon.
Makipag-ugnayan sa Data
| Uri | CY49F |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 5A250VAC /30VDC |
| Max. paglipat kasalukuyan | 5A |
| Max. pagpapalit ng boltahe | 270VAC |
| Max. switching power | 1250VA/150W |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | ≤ 10ms Max. |
| Oras ng paglabas | ≤ 5ms Max. |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 3000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 3g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 24 | 208 | Tinatayang 0.12W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Tinatayang 0.18W |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum pinahihintulutang boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

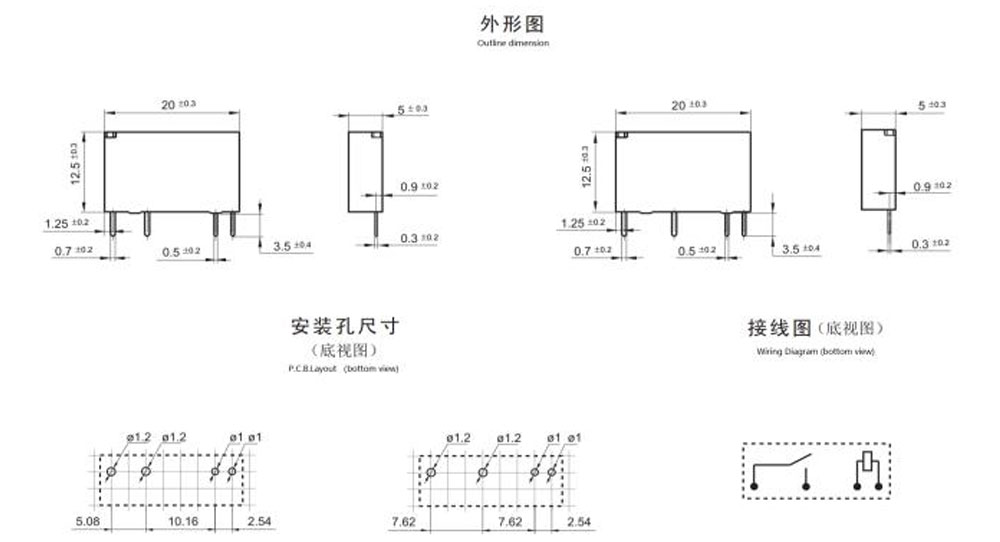

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

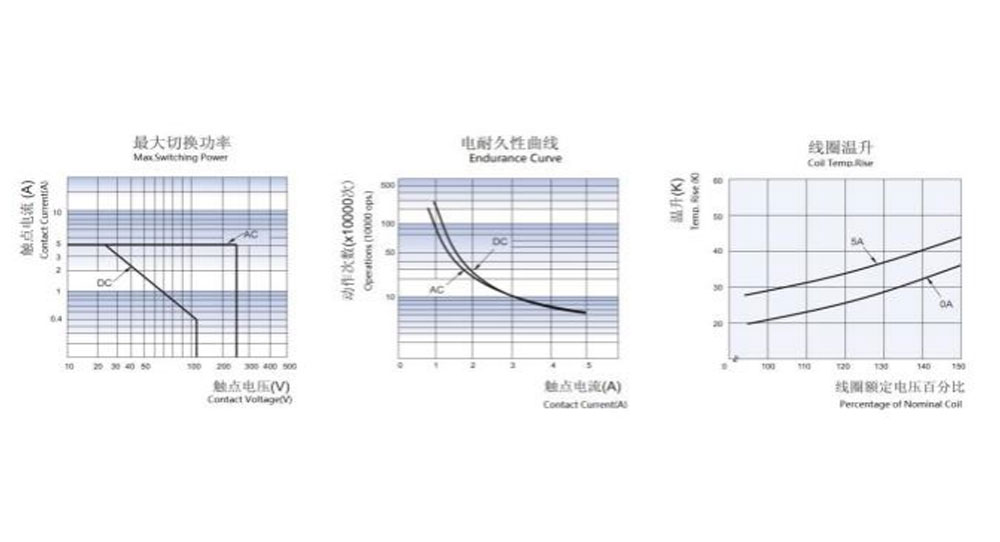

Mga Katangiang Kurba
Impormasyon sa Pag-order
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Uri：CY49F
2: Nominal Boltage: 5,6,9,12,18,24VDC
3: Contact pin distansya： F：5.08mm S: 7.62mm
4: Uri ng contact：Y： Single contact， E： Bifurcated contact
5: Enclosure Category : B nagsasaad ang belt buckle. Wala: Wala
6: Kulay ng Enclosure： H-Black; B-Puti
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof na relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof na relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng parameter para sa bawat posibleng application. Kaya, dapat na nasa tamang posisyon ang mga user na pumili
Angkop na produkto para sa sarili nilang aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa case bago gamitin. Kung may anumang query, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
