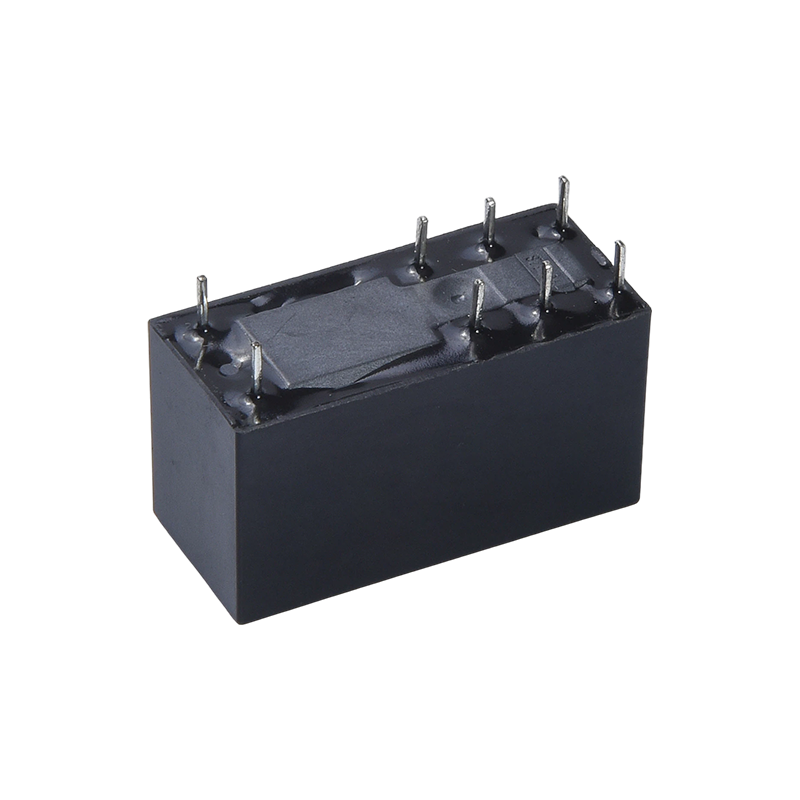

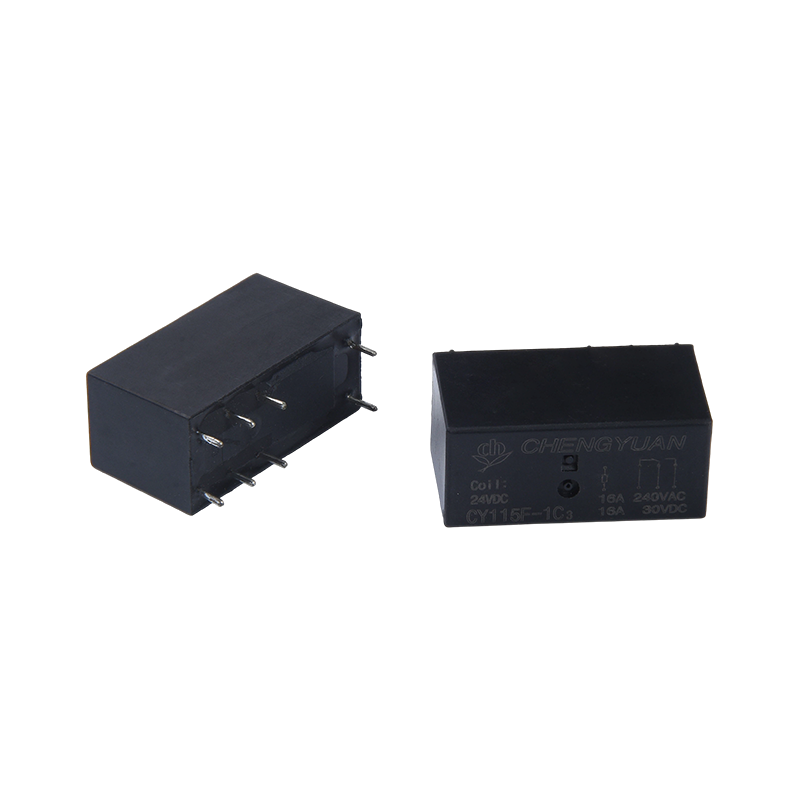

I. Mga kalamangan
1. Mataas na Load adaptability: Ang isang 16A high-current contact switching capability ay nagbibigay-daan para sa direktang pagmamaneho ng medium hanggang high-Power load nang hindi nangangailangan ng karagdagang amplification circuit.
2. Malakas na Pag-angkop sa Kapaligiran: Ang mataas na paglaban sa boltahe ay humahawak sa mga pagbabago sa boltahe sa mga kumplikadong kapaligiran ng Power grid, na binabawasan ang panganib ng pagkasira.
3. Mataas na Versatility: Ang malawak na hanay ng boltahe ng coil at karaniwang PCB packaging ay tinitiyak ang pagiging tugma sa iba't ibang disenyo ng kagamitan sa industriya, na nagpapataas ng reusability ng produkto.
II. Istraktura ng Produkto at Mga Tampok ng Pag-install
1. Mga Detalye ng Packaging: Gumagamit ng 8-PIN PCB package na may makatwirang pin layout, na nagpapadali sa automated welding at mass assembly;
2. Compact na Disenyo: Ang compact na laki ay nakakatugon sa mga pangangailangan ng siksik na panloob na pag-install ng kagamitan, nakakatipid ng espasyo sa PCB board at nag-aambag sa pagpapaliit ng produkto.
3. Uri ng Structure: Ang istraktura ng SPDT (Single-Pole Double-Throw) ay nagbibigay ng malinaw na switching logic, na umaangkop sa iba't ibang pangangailangan sa circuit switching.
III. Naaangkop na Mga Sitwasyon ng Application
1. Industrial Control: Angkop para sa motor control, contactor driving, at circuit switching sa industrial automation equipment;
2. Mga Appliances sa Bahay: Angkop para sa Power control at load switching sa mga high-Power na appliances sa bahay tulad ng mga air conditioner, washing machine, at refrigerator;
3. Kagamitan sa Seguridad at Power: Naaangkop sa paglipat ng kontrol sa mga sistema ng pagsubaybay sa seguridad, UPS Power supply, at inverter circuit conversion;
4. Automotive Electronics: Maaaring gamitin para sa pagkontrol ng pagkarga ng mga pantulong na electrical appliances sa mga sasakyan (nangangailangan ng pagtutugma ng kaukulang mga detalye ng boltahe).
Makipag-ugnayan sa Data
| Uri | CY115F |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 16A 250VAC |
| Max. paglipat kasalukuyan | 16A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 4432VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min. 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 5000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang 13.5g |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo Fower | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 80.00 | 62.5 | Tinatayang 0.4W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum pinahihintulutang boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

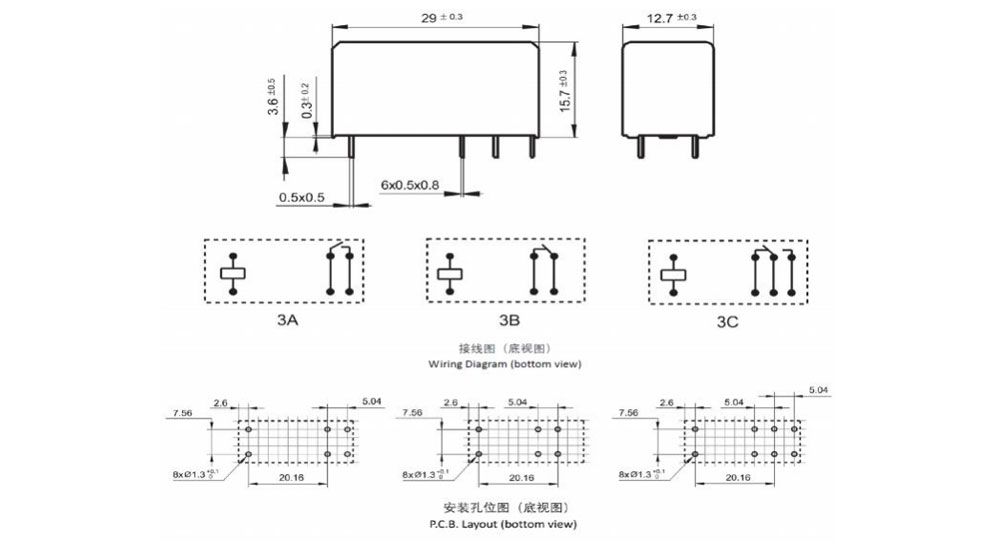

Dimensyon ng outline, Wiring diagram, PCB layout (Yunit: mm)

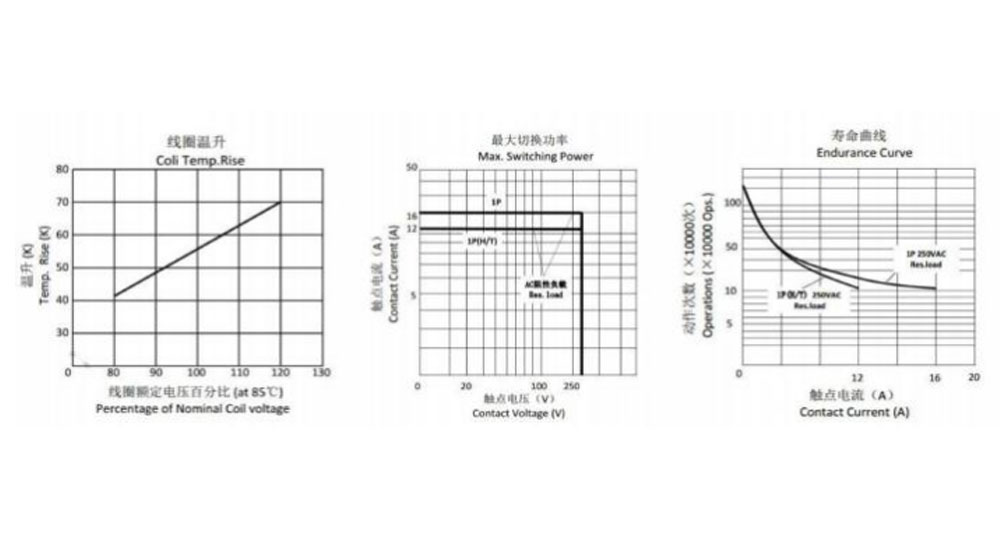

Mga Katangiang Kurba
Impormasyon sa Pag-order
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Uri：CY115F
2: Bilang ng Pole: 1-1Pole
3: Pagsasaayos ng Contact: A-Form A ; B-Form B ; C-Form C
4: Nominal Boltage: 5,6,9,12,18,24,48VDC
5: Kulay ng Enclosure: B-Black
6: Coil Pwor: D-0.4W
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof na relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof na relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng parameter para sa bawat posibleng application. Kaya, dapat na nasa tamang posisyon ang mga user na pumili
Angkop na produkto para sa sarili nilang aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa case bago gamitin. Kung may anumang query, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
