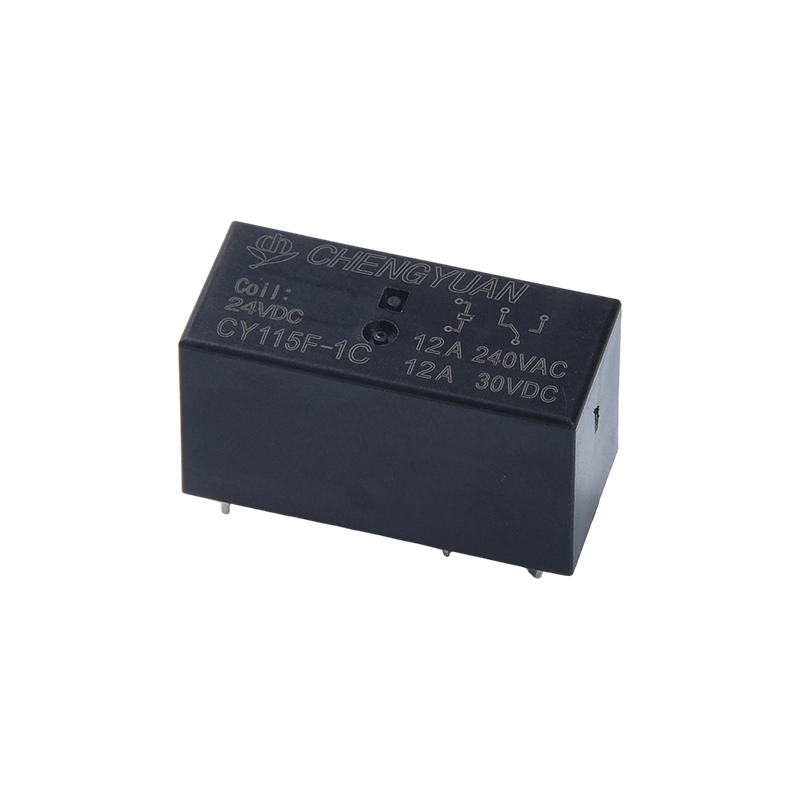

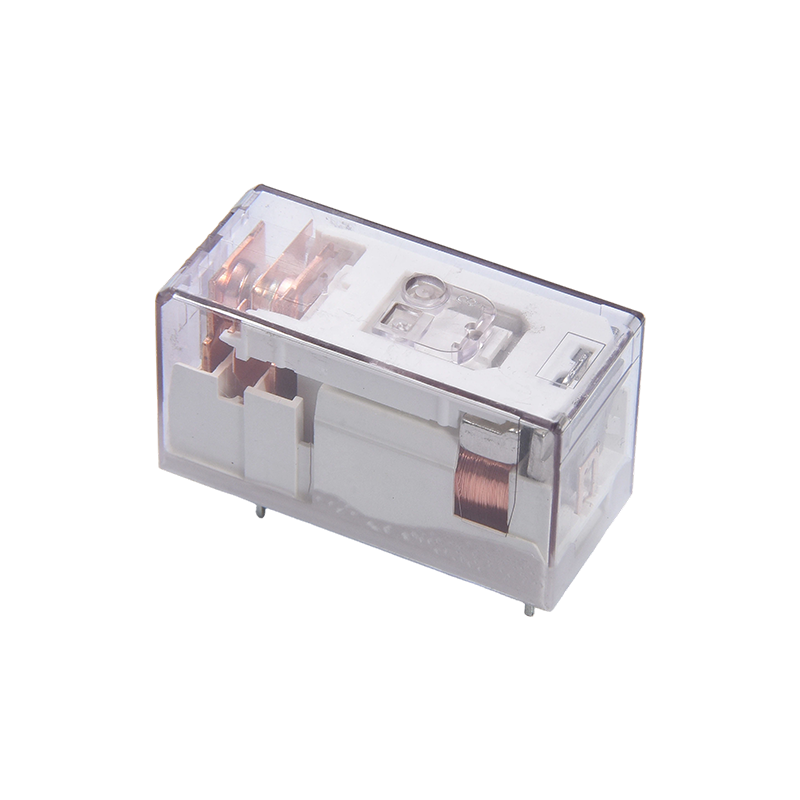

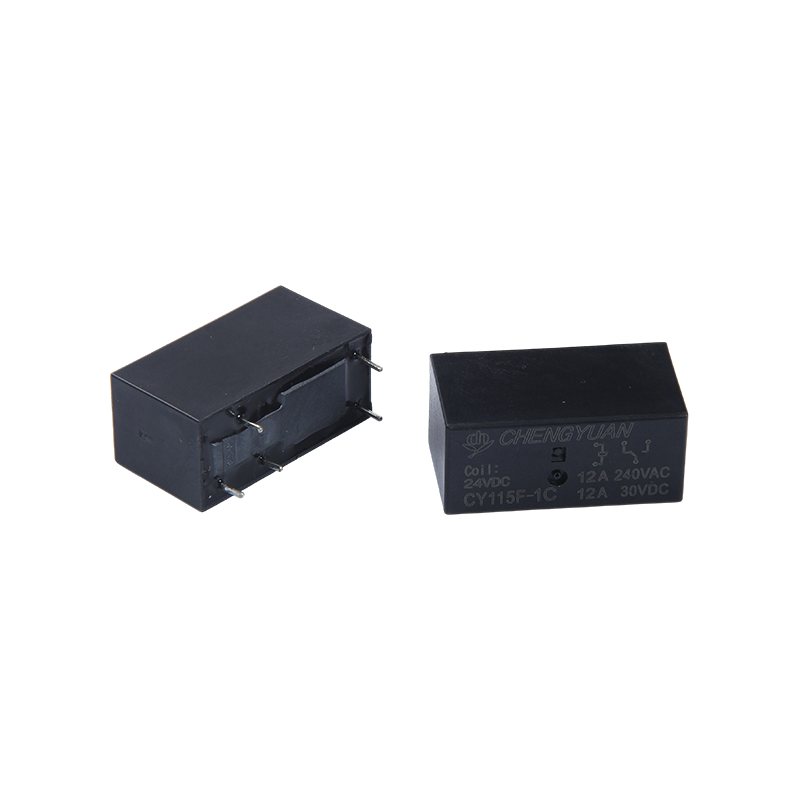

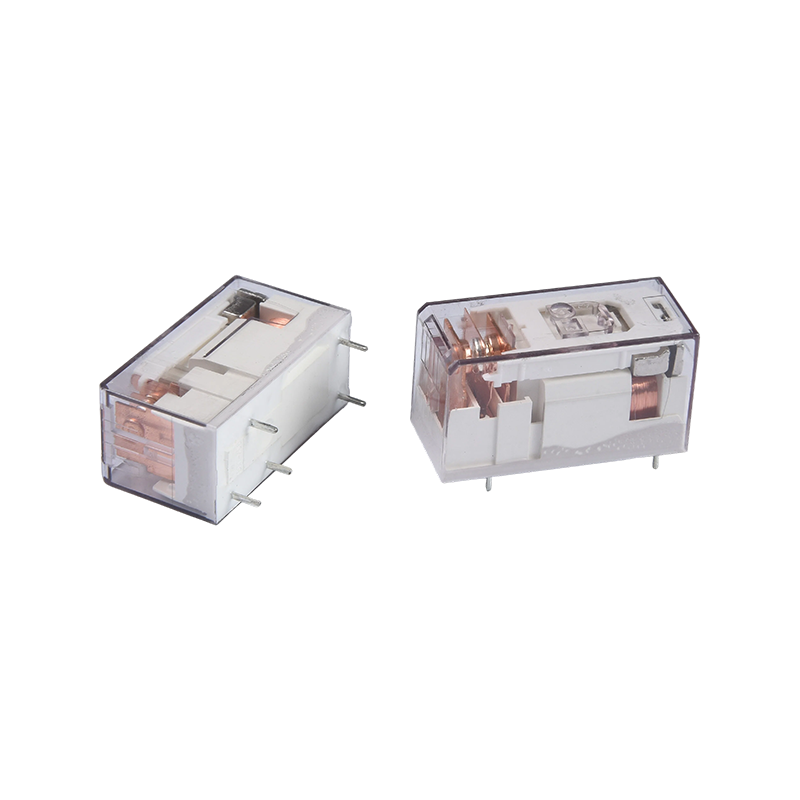

Mga Bentahe ng Produkto:
Mataas na Pagkarga, Compact na Disenyo: Nakakamit ang 12A contact switching sa isang maliit na PCB relay, nakakatipid ng espasyo sa pag-install at angkop para sa mga layout ng high-density board.
Wide Coil Voltage Compatibility: Sinusuportahan ng coil ang malawak na hanay ng boltahe mula 3VDC hanggang 230VAC/VDC, na nagpapadali sa direktang pagsasama sa mga system ng iba't ibang mga boltahe ng kontrol nang walang karagdagang conversion.
Napakahusay na Electrical Isolation: Ang contact-to-coil withstand na boltahe ay hanggang 5000V, na epektibong pinipigilan ang interference at pagpapabuti ng kaligtasan at katatagan ng system.
Mga Pangunahing Tampok:
Contact Capacity: 12A @ 240VAC / 30VDC, na nakakatugon sa mga pangangailangan ng power control ng karamihan sa mga gamit sa bahay at pang-industriya na kagamitan.
Form ng Pakikipag-ugnayan: Magagamit sa iba't ibang mga form sa pakikipag-ugnayan (tulad ng 1H, 1Z, atbp.), na sumusuporta sa normally open, normally closed, at changeover circuit configuration para sa mga flexible application.
Kahusayan sa Pagmamaneho: Ang karaniwang pagkonsumo ng kuryente ng coil ay 0.4W, mababang pagkonsumo ng enerhiya, at sensitibong tugon.

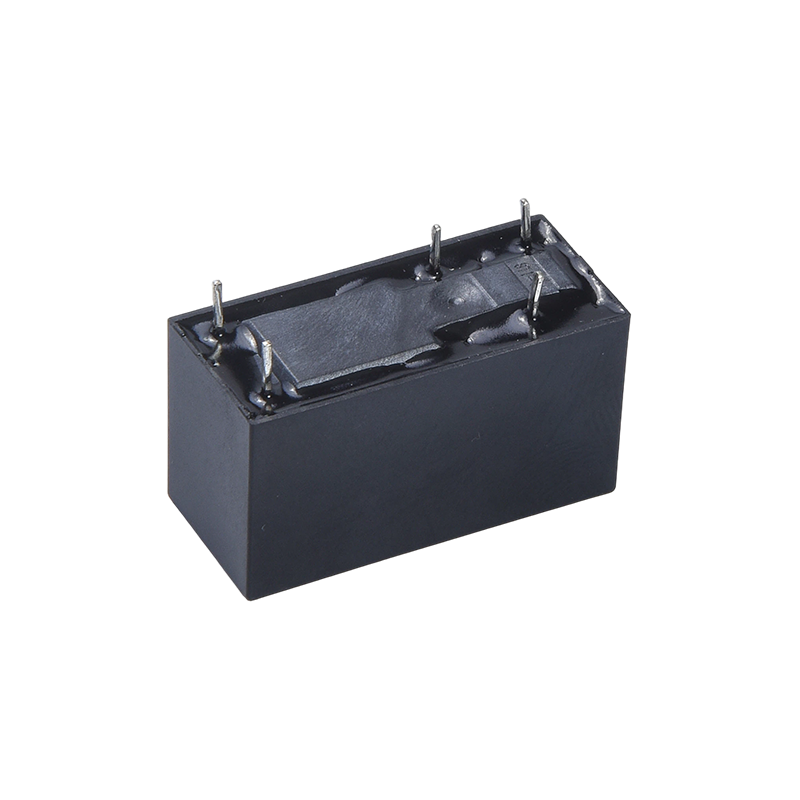

Pin Design: Karaniwang 5-PIN PCB pin para sa madaling paghihinang at awtomatikong pag-install ng produksyon.
Pangunahing Aplikasyon:
Industrial Automation: Ginagamit sa PLC output modules, motor controllers, solenoid valve drivers, at equipment power switching.
Smart Control: Isinama sa mga smart home system para kontrolin ang mga high-power load gaya ng mga air conditioner, underfloor heating, lighting, at electric curtains.
Pamamahala ng Enerhiya: Inilapat sa UPS uninterruptible power supply, solar inverters, energy storage system, at iba pang bagong energy equipment para sa circuit switching control.
Paghihiwalay ng Kagamitan: Nagbibigay ng electrical isolation sa pagitan ng control end at ng load end, na nagpoprotekta sa mga low-voltage control circuit.
Makipag-ugnayan sa Data
| Uri | CYF115F |
| Materyal sa pakikipag-ugnayan | Pilak na haluang metal |
| Paglaban sa pakikipag-ugnay | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load) | 12A 250VAC |
| Max. pagpapalit ng kasalukuyang | 12A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 3342VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min. 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1000VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 5000VAC, 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz , sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 13.5g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 80.00 | 62.5 | Tinatayang 0.4W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Ang data na ipinakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng thd coil.

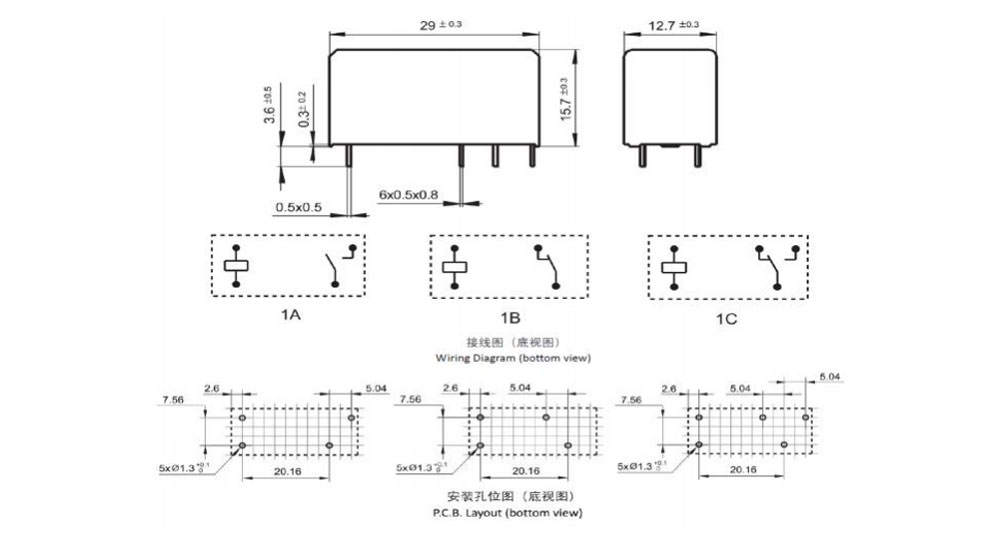

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

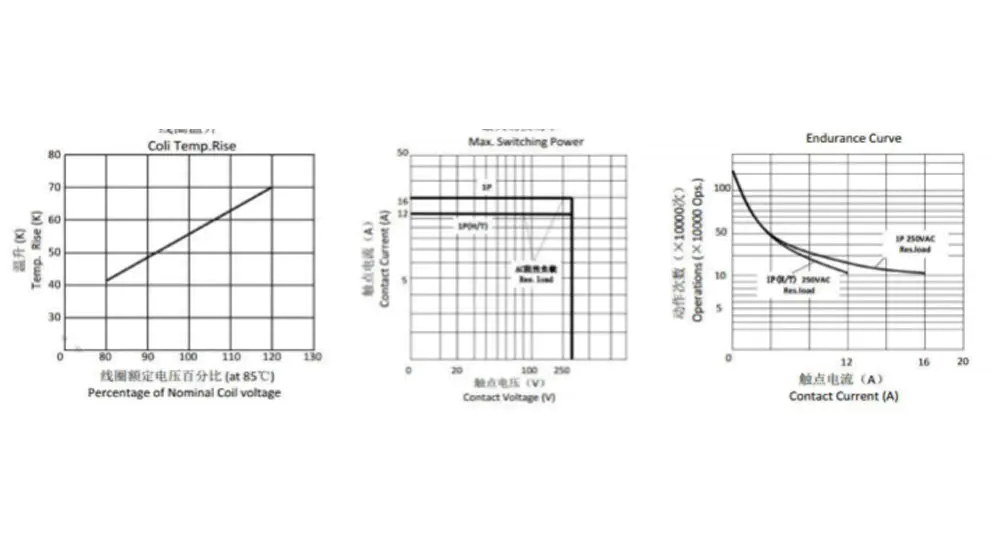

Kurba ng Katangian
Impormasyon sa Pag-order
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Uri：CY115F
2: Bilang ng mga Pole: 1-1Pole
3: Pag-aayos ng Contact: A-Form A ; B-Form B ; C-Form C
4: Nominal na Boltahe: 5,6,9,12,18,24,48VDC
5: Kulay ng Enclosure: B-Itim
6: Coil Pwor: D-0.4W
7: Proteksiyong Konstruksyon: S-Flux proofed,
SH-Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
