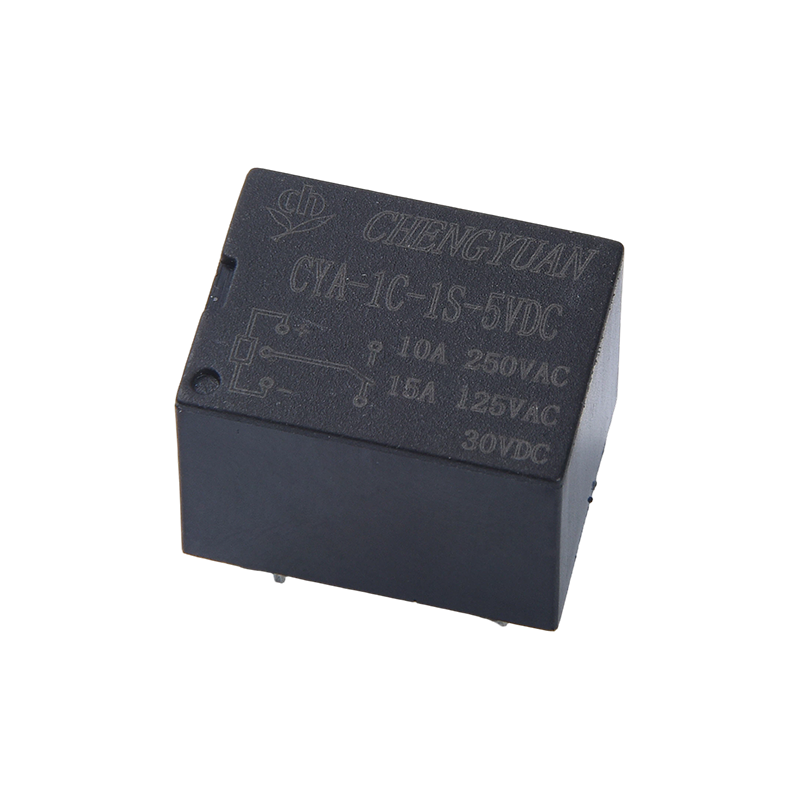

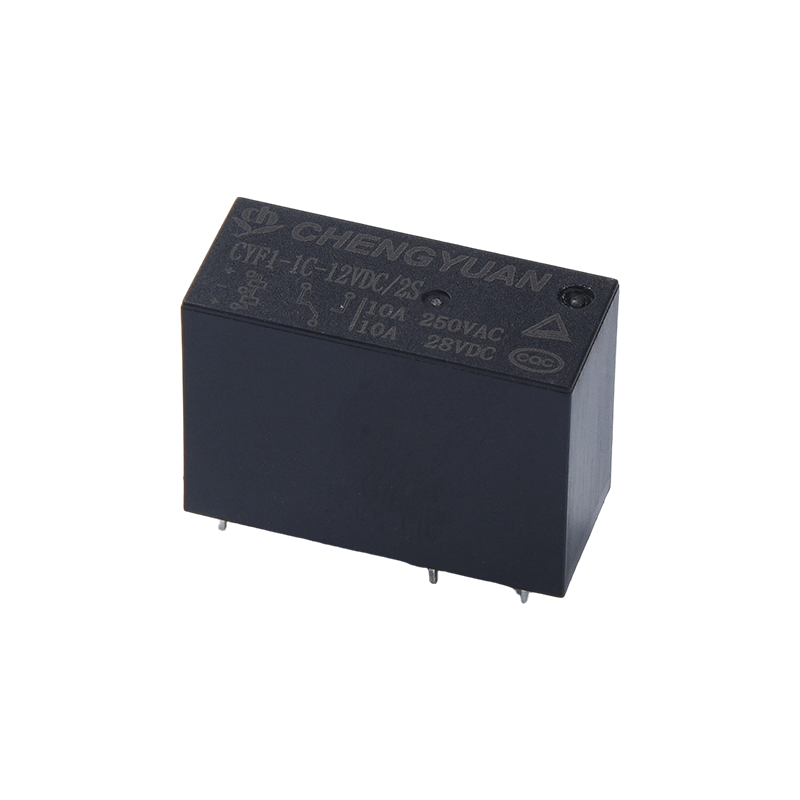

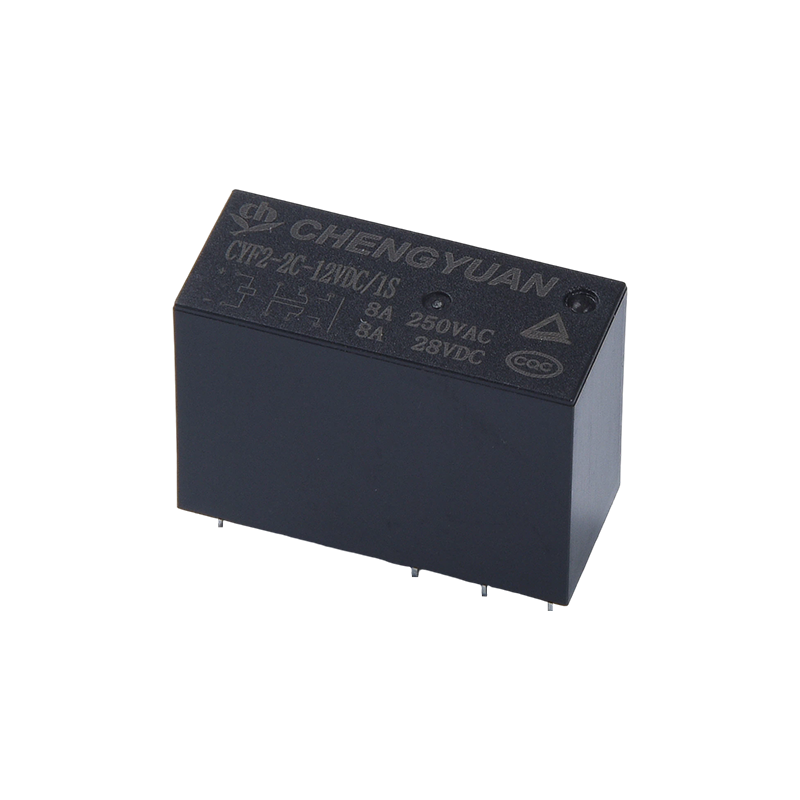

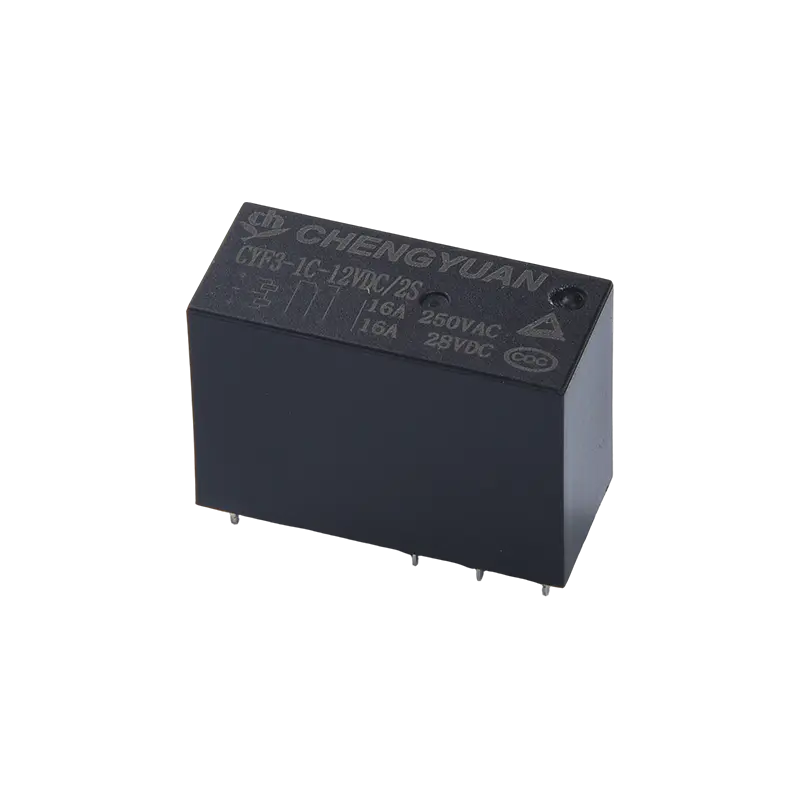

Tagagawa ng Relay na Magnetikong Naglalatch

Ano ang Naiiba ng Latching Relay

A latching relay humahawak sa posisyon ng contact nito pagkatapos ma-de-energize ang coil, gamit ang mechanical latch o permanenteng magnet upang mapanatili ang estado nang walang tuluy-tuloy na kapangyarihan. This is the defining difference from a standard relay, which requires constant coil current to keep its contacts closed. A magnetic latch relay nakakamit ito sa pamamagitan ng paggamit ng isang maliit na permanenteng magnet upang hawakan ang armature sa lugar kapag ang isang maikling pulso ay nailipat ito, ibig sabihin ang coil ay kailangan lamang na pasiglahin sandali upang lumipat ng mga estado sa halip na manatiling pinapagana sa buong on-cycle.

Ang praktikal na resulta ng a magnetic latching relay Ang disenyo ay isang makabuluhang pagbawas sa average na power draw, dahil ang coil ay aktibo lamang sa panahon ng maikling set o pag-reset ng pulso. Ginagawa nitong partikular na nauugnay ang teknolohiya para sa mga system na pinapagana ng baterya, remote metering equipment, at anumang application kung saan mahalaga ang standby power consumption. Ang artikulong ito ay nagtuturo sa nasusukat na pagkilos ng paglipat, data ng paghahambing ng kapangyarihan, at mga structural trade-off upang linawin kung saan nag-aalok ang latching relay ng pinakamalinaw na benepisyo.

Pagkonsumo ng Power Kumpara sa Mga Uri ng Relay

Ang pinakamasusukat na benepisyo ng a latching relay lumalabas sa average na pagkonsumo ng kuryente sa isang tipikal na duty cycle. Inihahambing ng horizontal bar chart sa ibaba ang coil power draw sa apat na kategorya ng relay sa ilalim ng isang senaryo kung saan ang contact ay nananatili sa isang posisyon para sa isang pinalawig na panahon sa pagitan ng mga switching event. Ang isang karaniwang non-latching relay ay dapat humawak ng coil current sa buong oras na ang contact ay nananatiling sarado, habang ang magnetic latch relay ay kumukuha lamang ng kapangyarihan sa maikling sandali na ito ay nagbabago ng estado. Nagiging kapansin-pansing ang pagkakaiba habang tumataas ang oras ng pag-hold, na siyang eksaktong senaryo na pinakanauugnay sa real-world na kontrol at mga aplikasyon ng pagsukat kung saan maaaring manatili ang isang relay sa isang posisyon nang ilang oras o araw sa isang pagkakataon.

Sa loob ng 24 na oras na pagpigil, a magnetic latch relay gumuhit ng humigit-kumulang 2mW sa karaniwan, kumpara sa humigit-kumulang 420mW para sa isang karaniwang relay hawak ang parehong posisyon sa pakikipag-ugnay, isang pagkakaiba na ganap na hinihimok ng katotohanan na ang disenyo ng latching ay nangangailangan lamang ng kasalukuyang sa panahon ng maikling switching pulse mismo. Lumalaki lang ang puwang na ito habang tumataas ang tagal ng pag-hold, kaya naman madalas na tinutukoy ang teknolohiya ng latching para sa remote o pinapagana ng baterya na kagamitan.

Paglipat ng Pulse Behavior sa Paulit-ulit na Mga Operasyon

Dahil a magnetic latching relay umaasa sa isang maikling pulso upang baguhin ang estado, ang pagkakapare-pareho ng tugon ng pulso sa paglipas ng panahon ay mahalaga tulad ng standby na pagtitipid ng kuryente. Sinusubaybayan ng line chart sa ibaba ang minimum na tagal ng pulso na kinakailangan upang mapagkakatiwalaang i-activate ang relay sa limang yugto ng switching life test, mula sa isang maagang 50,000 na operasyon hanggang sa 1 milyong operasyon. Ang bahagyang pagtaas sa kinakailangang lapad ng pulso ay inaasahan habang ang mechanical latch at magnetic na mga bahagi ay nakakaranas ng maliit na pagkasira, ngunit ang trend ay dapat manatiling unti-unti sa halip na magpakita ng biglaang pagtalon. Sa pagsubok na ito, ang kinakailangang tagal ng pulso ay tumataas lamang nang katamtaman sa buong saklaw ng milyong-cycle, na nagpapahiwatig na ang magnetic latch ay nagpapanatili ng maaasahang lakas ng hawak nang higit pa sa karaniwang mga agwat ng serbisyo.

Ang kinakailangang tagal ng pulso ay gumagalaw mula sa halos 6ms sa 50,000 cycle hanggang humigit-kumulang 11ms sa 1 milyong cycle , isang pagbabago na nananatiling kumportable sa loob ng margin ng disenyo ng drive circuit na inilalaan ng karamihan sa mga control system para sa isang latching relay. Ang predictable, unti-unting pattern na ito ay isang malakas na tagapagpahiwatig ng pare-pareho ang pagganap ng magnetic latch kaysa sa napaaga na pagkasira ng makina.

Kung saan Karamihan sa mga Latching Relay ay Inilalapat

Ang kahusayan ng kapangyarihan ng a latching relay natural na itinuturo ang paggamit nito sa mga application kung saan mahalaga ang kasalukuyang standby gaya ng pagganap ng paglipat. Ipinapakita ng vertical bar chart sa ibaba ang karaniwang pamamahagi ng paggamit sa mga karaniwang kategorya ng application, batay sa pinagsama-samang mga pattern ng field. Ang smart metering at remote monitoring equipment ay nangunguna sa malawak na margin, na sinusundan ng battery-powered access control, solar at renewable energy system, at pang-industriyang kagamitan kung saan ang pinababang init mula sa mas mababang average na kasalukuyang ay isa ring makabuluhang pangalawang benepisyo.

Smart metering at remote monitoring account para sa halos 35% of typical deployment , na direktang linya sa malapit-zero standby power draw na tinalakay sa nakaraang seksyon. Ang mga sistema ng kontrol sa pag-access na pinapagana ng baterya ay mahigpit na sumusunod, dahil a magnetic latch relay maaaring humawak ng naka-lock o naka-unlock na estado nang walang katiyakan nang hindi nauubos ang baterya sa pagitan ng pagpapalit ng mga kaganapan.

Latching Relay Versus Karaniwang Relay sa Mga Pangunahing Dimensyon

Pinapadali ng radar chart na makita ang buong trade-off sa pagitan ng a magnetic latching relay at isang karaniwang non-latching relay, dahil nag-plot ito ng maraming dimensyon nang sabay-sabay sa halip na bawasan ang lahat sa isang solong numero. Inihahambing ng chart sa ibaba ang parehong uri ng relay sa standby power efficiency, pagiging simple ng control circuit, pagiging maaasahan ng pagpapanatili ng estado, bilis ng paglipat, at pagiging kumplikado ng mekanikal. Ang latching relay ay umaabot nang higit pa sa standby na kahusayan at pagpapanatili ng estado, habang ang karaniwang relay ay umaabot pa sa pagiging simple ng control circuit, dahil hindi ito nangangailangan ng hiwalay na set at reset drive logic. Ang trade-off na ito ay eksakto kung bakit ang pagpili sa pagitan ng dalawa ay madalas na bumaba sa kung ang kahusayan ng kuryente o pagiging simple ng driver ay mas mahalaga para sa isang partikular na disenyo.

Ang tsart ay nagpapatunay na a latching relay ay ang mas malakas na pagpipilian kapag ang standby power at pagpapanatili ng estado ay pinakamahalaga, habang ang isang standard na relay ay nananatiling mas simple upang magmaneho mula sa isang pangunahing control circuit. Wala sa alinmang opsyon ang mas mahusay sa pangkalahatan; ang desisyon ay depende sa kung ang application ay inuuna ang kahusayan sa enerhiya o minimal na pagiging kumplikado ng driver, at maraming mga disenyo ng system ang nauuwi sa paggamit ng parehong mga uri ng relay para sa iba't ibang mga subsystem sa loob ng parehong produkto.

Praktikal na Patnubay para sa Pagtukoy ng Magnetic Latch Relay

Pagtukoy sa a magnetic latch relay wastong nagsisimula sa pagkumpirma na ang application ay tunay na nakikinabang mula sa pagpapanatili ng estado nang walang tuluy-tuloy na kapangyarihan. Ang talahanayan sa ibaba ay nagbubuod ng mga praktikal na sitwasyon kung saan ang disenyo ng latching ay karaniwang tamang akma, kasama ang mga kaso na mas mahusay na inihatid sa halip ng isang karaniwang relay.

Sanggunian sa Pagpili na Nakabatay sa Sitwasyon

Bago i-finalize ang isang latching relay sa isang disenyo, ang ilang karagdagang pagsusuri ay makakatulong sa pagkumpirma ng pangmatagalang pagiging angkop:

1. Kumpirmahin na maihahatid ng drive circuit ang kinakailangang hanay at mapagkakatiwalaang i-reset ang mga katangian ng pulso.
2. I-verify kung ang application ay nangangailangan ng single-coil o dual-coil latching operation.
3. Suriin ang pag-uugali ng pagpapanatili ng estado sa ilalim ng inaasahang kondisyon ng vibration o shock.
4. Suriin ang rating ng contact laban sa aktwal na load current ng switched circuit.
5. Magplano para sa isang paraan ng pagtukoy sa posisyon kung kailangang kumpirmahin ng control system ang kasalukuyang estado ng relay pagkatapos ng pagkaputol ng kuryente.

Katumpakan ng Paggawa sa Likod ng Maaasahang Pagganap ng Latching

Ang stable pulse-duration curve na tinalakay kanina ay depende sa pare-parehong paggawa ng permanent magnet, armature, at coil assembly sa loob ng isang magnetic latching relay . Ang pagkakaiba-iba sa lakas ng magnet o pagkakahanay ng armature ay maaaring maglipat ng pinakamababang lakas ng pulso na kailangan upang mapagkakatiwalaan na lumipat ng estado, kaya naman mas mahalaga ang mahigpit na kontrol sa proseso para sa mga disenyo ng latching kaysa sa mas simpleng mga karaniwang relay. Nakakatulong ang automated assembly at in-process na magnetic testing na panatilihing gumagana ang magnetic latch relay sa loob ng mahigpit na tolerance sa mga production batch, na sumusuporta sa predictable na pangmatagalang gawi na ipinapakita sa switching life data sa itaas.

Ang mga hakbang sa pag-verify ng proseso tulad ng magnetic flux testing, pulse-response sampling, at mechanical cycling check ay mga karaniwang kasanayan na sumusuporta sa data ng pagiging maaasahan na isinangguni sa buong artikulong ito. Para sa mga inhinyero na kumukuha ng latching relay sa sukat, ang pagkumpirma sa mga kalidad na checkpoint na ito sa isang supplier ay kadalasang kasinghalaga ng pagsusuri sa mga na-publish na detalye ng datasheet.

Tungkol sa Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ang Ningbo Chengyuan Chuangke Electronics Co., Ltd. ay isang subsidiary ng Ningbo Yinzhou Chengyuan Electronic Device Factory. Having been deeply engaged in relay manufacturing for nearly 30 taon , ang kumpanya ay nagpapatakbo bilang isang propesyonal na tagagawa na nagsasama ng R&D, produksyon, at pagbebenta ng latching relay at mga kaugnay na switching component. Ang pangunahing prinsipyo nito, "katapatan bilang pundasyon at kalidad bilang kaluluwa," ay sinusuportahan ng mahusay na pagtutulungan ng magkakasama na naglalayong bumuo ng isang reputasyon para sa maaasahang mga produkto sa parehong domestic at internasyonal na mga merkado.

Ipinakilala ng pabrika ang mga automated na kagamitan sa produksyon, pumili ng mga de-kalidad na materyales, at naglalapat ng mahigpit na kontrol sa proseso sa buong chain ng produksyon upang suportahan ang katatagan at tibay ng mga natapos na unit. Batay sa domestic market, aktibong pinalalawak ng kumpanya ang pang-internasyonal na layout nito, at ang pagtutok nito sa kalidad at tapat na serbisyo ay nakatulong sa pagbuo ng pagkilala sa mga customer sa loob at labas ng bansa. Ginagabayan ng patuloy na teknolohikal na pagbabago, ang Ningbo Chengyuan Chuangke Electronics Co., Ltd. ay gumagawa upang bigyang kapangyarihan ang industriyal na pag-upgrade at naglalayong manatiling isang maaasahang kasosyo para sa mga organisasyong kumukuha ng mga solusyon sa magnetic latch relay.

Mga Madalas Itanong

Q1: Paano pinanghahawakan ng latching relay ang posisyon nito nang walang tuluy-tuloy na kapangyarihan?

A1: Gumagamit ito ng permanenteng magnet o mechanical latch upang mapanatili ang armature sa lugar pagkatapos ng maikling coil pulse, kaya walang kasalukuyang kasalukuyang kinakailangan upang mapanatili ang contact state.

Q2: Ano ang pangunahing bentahe ng magnetic latch relay sa mga sistemang pinapagana ng baterya?

A2: Dahil ang coil ay kumukuha lamang ng kasalukuyang sa panahon ng maikling switching pulse, ang standby na konsumo ng kuryente ay kapansin-pansing bumababa kumpara sa isang relay na dapat manatiling may lakas upang mapanatili ang posisyon nito.

Q3: Nangangailangan ba ang magnetic latching relay ng mas kumplikadong drive circuit?

A3: Oo, ito sa pangkalahatan ay nangangailangan ng set at reset pulse logic sa halip na isang simpleng tuluy-tuloy na coil signal, na nagdaragdag ng ilang circuit complexity kapalit ng power savings.

Q4: Paano makumpirma ng isang system ang kasalukuyang estado ng isang latching relay pagkatapos ng pagkawala ng kuryente?

A4: Maraming disenyo ang nagdaragdag ng paraan ng pagtukoy ng posisyon, gaya ng pantulong na contact o feedback signal, para ma-verify ng control system ang estado ng relay kapag naibalik na ang kuryente.

Q5: Anong mga salik sa pagmamanupaktura ang higit na nakakaapekto sa pagiging maaasahan ng latching relay?

A5: Ang pare-parehong permanenteng lakas ng magnet, tumpak na pagkakahanay ng armature, at kontroladong coil winding ay ang mga pangunahing salik na tumutukoy kung gaano ka maaasahan ang isang magnetic latch relay na lumipat sa estado nito sa na-rate na buhay nito.
