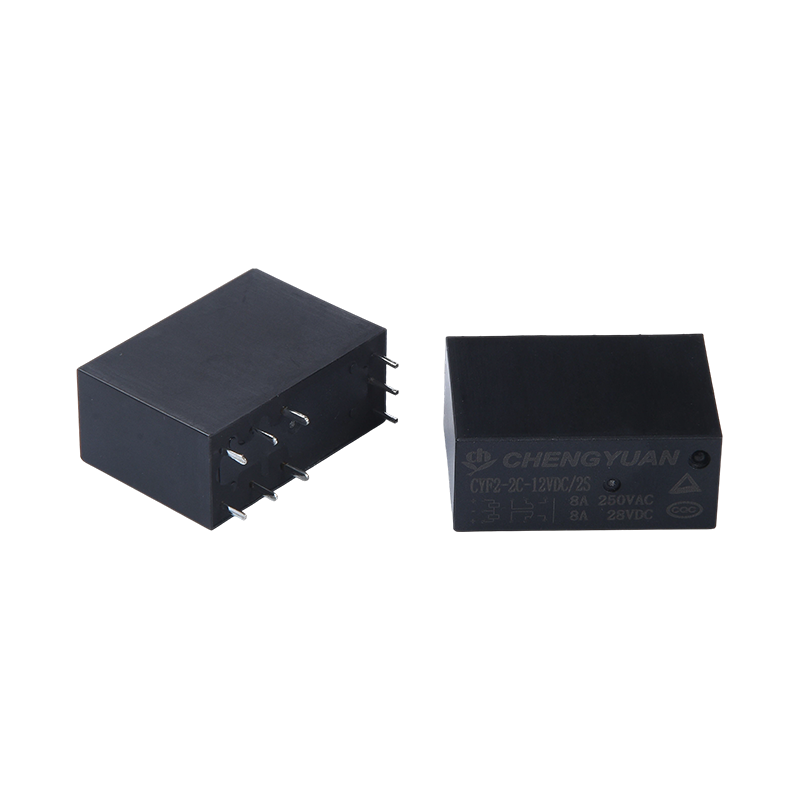

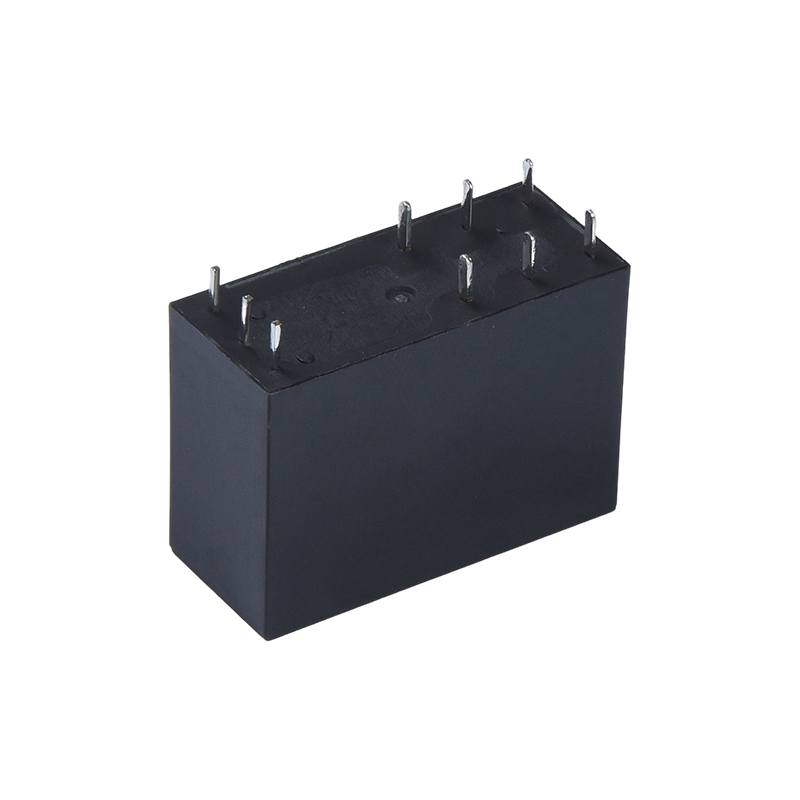

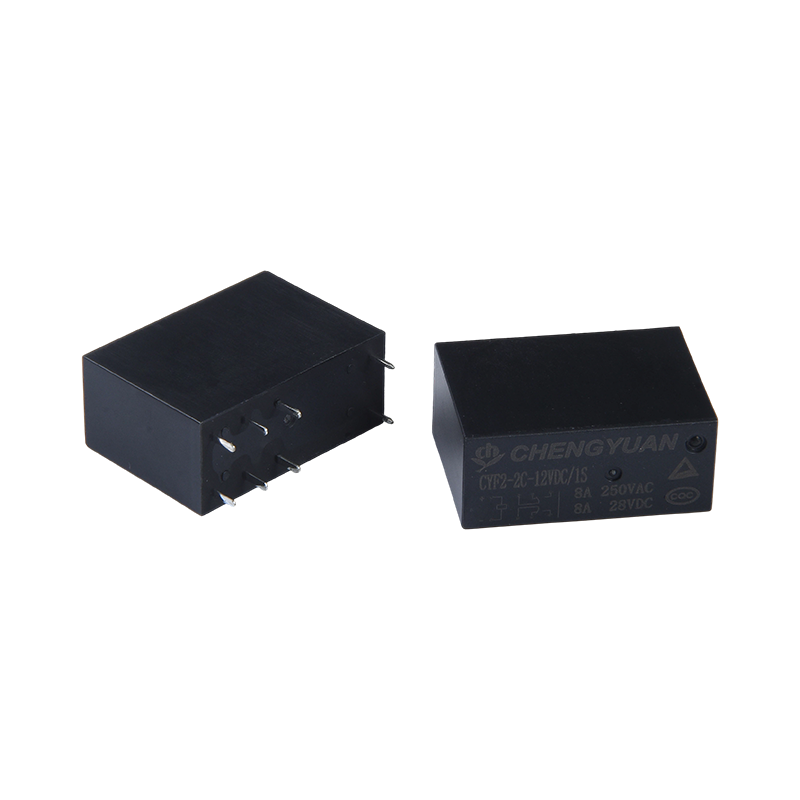

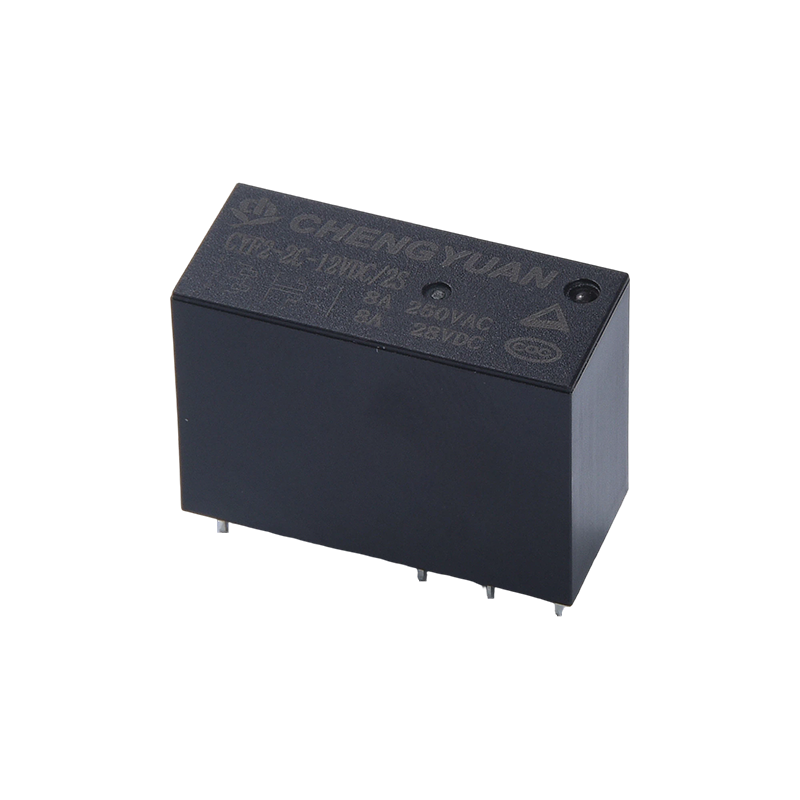

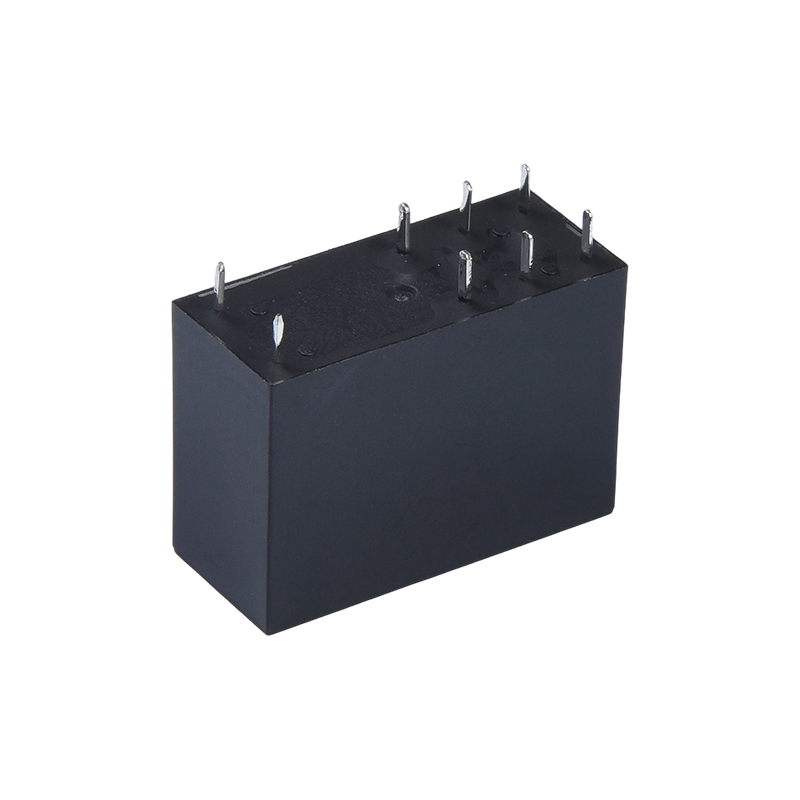

Mga Tampok:
1. Magnetic Latching Function: Gumagamit ng pulse excitation; ang coil ay kumonsumo ng kapangyarihan lamang sa panahon ng switching moment, at ang contact state ay self-locked pagkatapos ng power off, na makabuluhang binabawasan ang pagkonsumo ng enerhiya ng system.
2. High Load Switching: Sinusuportahan ng mga contact ang 8A current switching, na nakakatugon sa mga pangangailangan ng high-power control ng mga gamit sa bahay tulad ng mga air conditioner at microwave oven.
3. High Withstand Voltage Isolation: Ang makatiis na boltahe sa pagitan ng coil at mga contact ay umabot sa 5000V, na nagbibigay ng mahusay na pagganap ng electrical isolation at tinitiyak ang kaligtasan ng control circuit.
4. Compact Design: Maliit na sukat at compact na istraktura, perpekto para sa high-density mounting sa PCB boards.
5. Malapad na Voltage Coil Range: Nag-aalok ng iba't ibang mga detalye ng coil mula 3VDC hanggang 48VDC, na umaangkop sa iba't ibang mga boltahe ng kontrol.
6. Safety Certification: TUV at CQC certified, na sumusunod sa mga internasyonal na pamantayan sa kaligtasan.
Mga Karaniwang Aplikasyon:
1. Kagamitang Pangkomunikasyon: Ginagamit sa mga base station ng komunikasyon at mga kagamitan sa paglilipat para sa switching ng circuit na may mababang kapangyarihan at pagruruta ng signal.
2. Mga Kagamitan sa Bahay: Angkop para sa mga air conditioner, microwave oven, at iba pang kagamitan bilang isang power-saving power control switch.
3. Kagamitang Pangseguridad: Ginagamit sa mga sistema ng alarma sa seguridad at kontrol sa pag-access upang matiyak na ang orihinal na pagkandado o estado ng alarma ay napanatili kahit na kung sakaling mawalan ng kuryente.
4. Kagamitan sa Opisina: Inilapat sa mga kagamitan sa automation ng opisina, tulad ng mga copier at printer, upang mabawasan ang pagkonsumo ng kuryente sa standby.
Makipag-ugnayan sa Data
| Uri | CYA |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100 mΩ max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 10A250VAC |
| Max. paglipat kasalukuyan | 15A |
| Max. pagpapalit ng boltahe | 250VAC |
| Max. switching power | 2500VA |
| Min. pagpapalit ng load | 6V 1A |
Mga katangian
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 8ms Max. ( Walang diode) |
| Oras ng paglabas | 5ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:750VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact: 1500VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10,000,000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100,000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang.8.5g |
Coil Data (sa 20℃)
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 120 | 25 | Tinatayang 0.36W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Ang data na ipinakita sa itaas ay mga paunang halaga. Huwag apple maximum allowable voltage sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng thd coil.

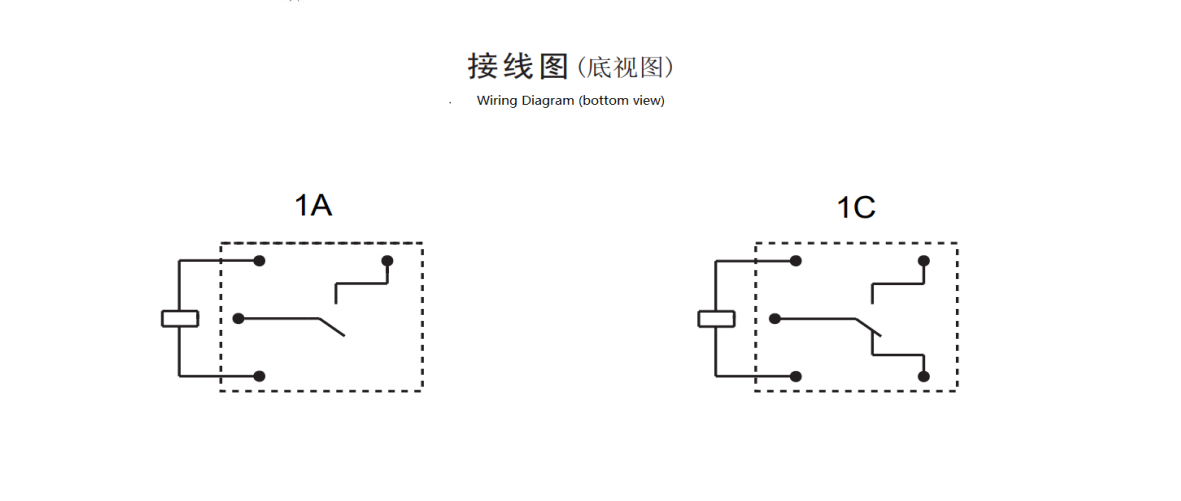

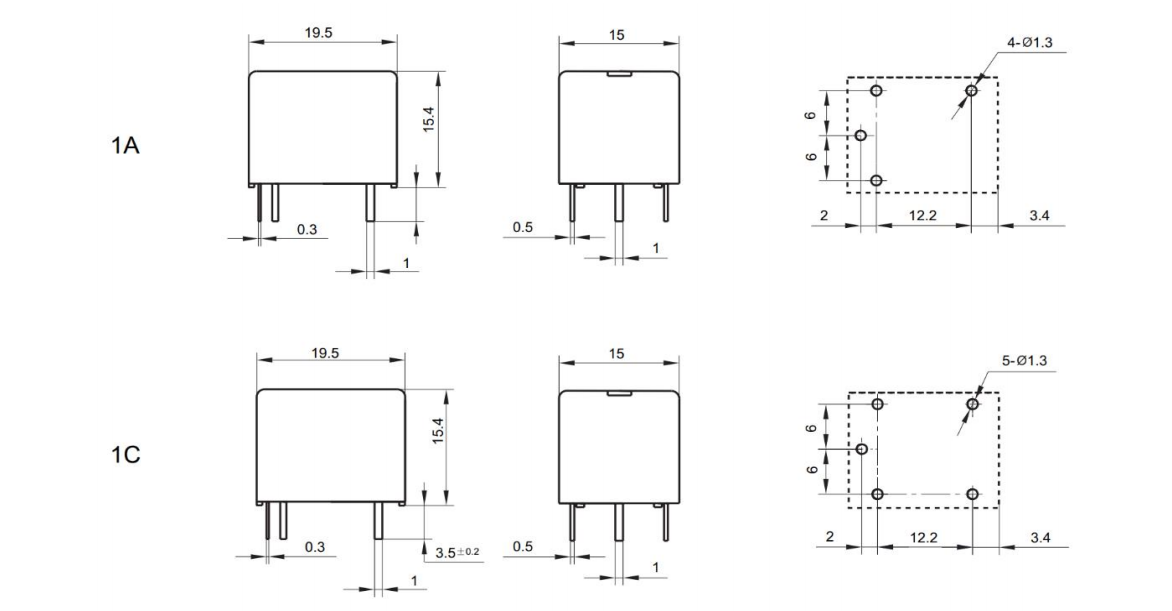

Dimensyon ng outline, Wiring diagram, PCB layout (Yunit: mm)

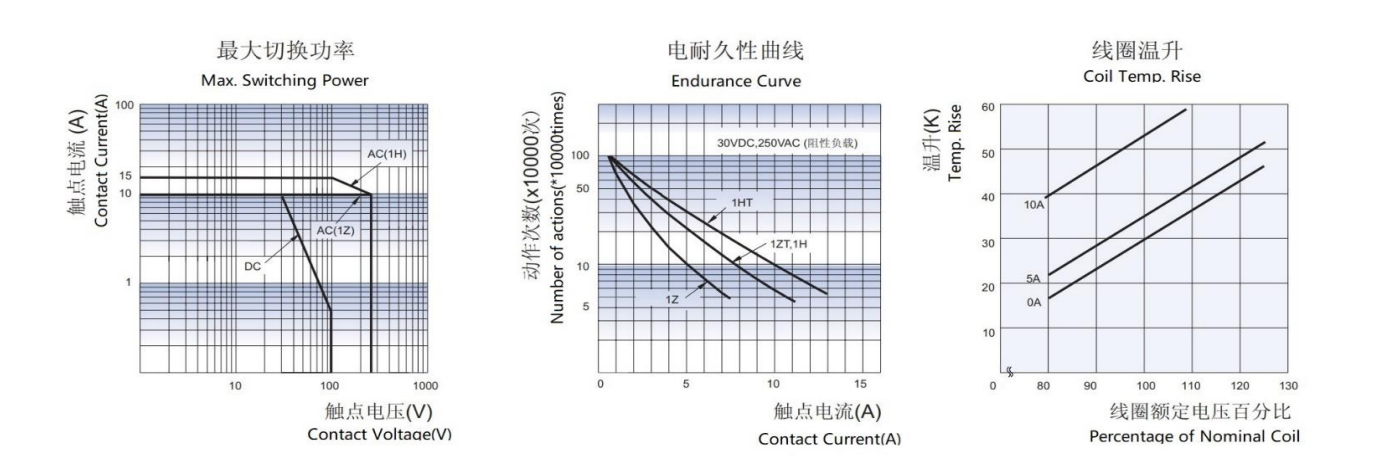

Mga Katangiang Kurba
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Uri: CYA
2: Bilang ng Pole: 1-1Pole
3: Pakikipag-ugnayan Kaayusan: C Mula C ; H Mula A ; B Mula B
4: Nominal Boltage: 3,5,6,9,12,18,24,48VDC
5: Kulay ng Enclosure: T -White; H-Itim; L-Blue 6: Coil Power: D-0.45W L-0.36W
7: Proteksiyon na Konstruksyon: S-Flux proofed,
SH- selyadong uri na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na pangangailangan
(1): Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
(2): Hindi iminumungkahi ang paglilinis ng tubig o pagpoproseso sa ibabaw pagkatapos na i-assemble ang mga flux-proof na relay sa PCB.
(3): Ang mga kinakailangan na partikular sa customer (XX) ay susuriin ng aming kumpanya at pagkatapos ay mamarkahan ng mga character na simbolo.
