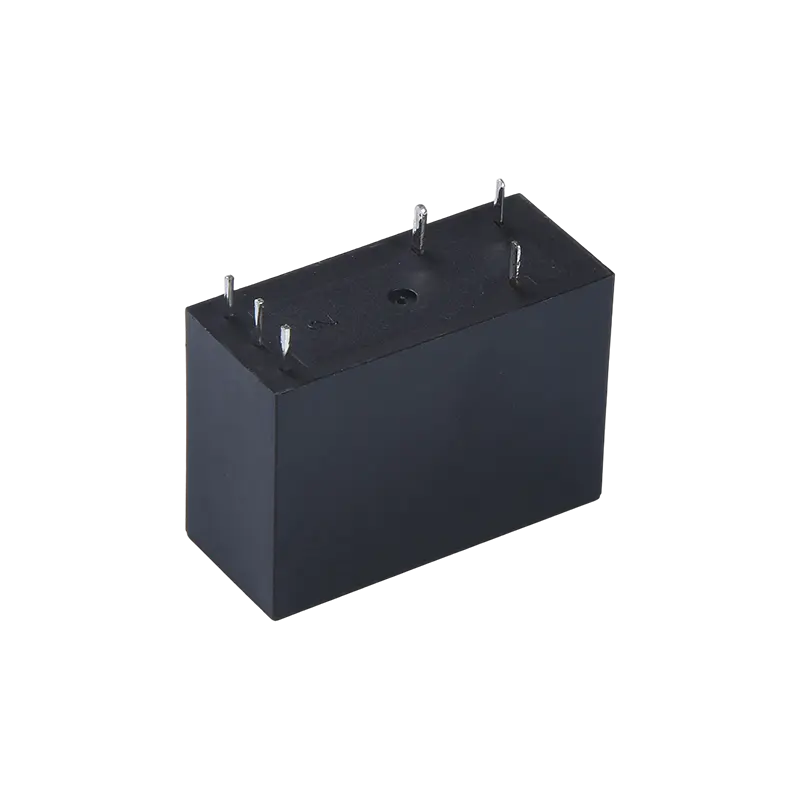

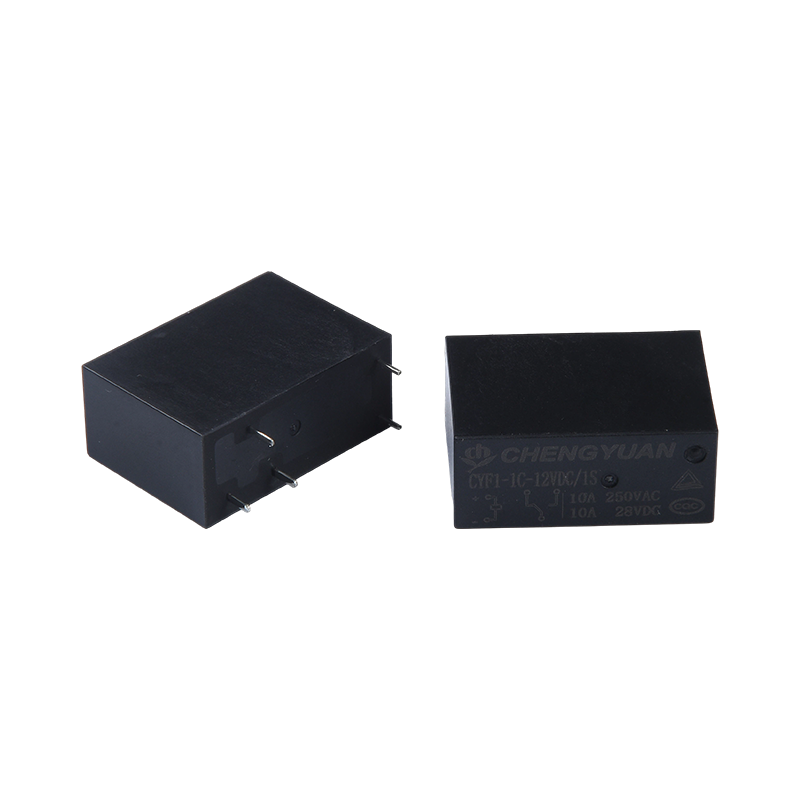

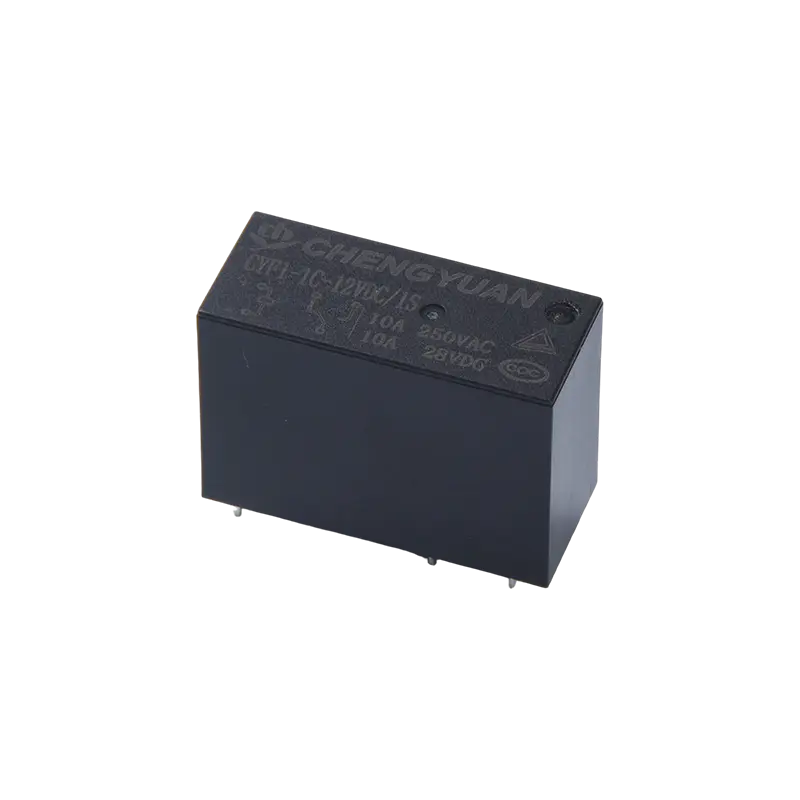

Mga Bentahe ng Produkto:
• Zero Static Power Consumption: Gamit ang magnetic latching principle, ang contact state ay pinapanatili nang walang tuluy-tuloy na power supply pagkatapos ng activation, na makabuluhang binabawasan ang system standby power consumption.
• High Load, Compact Design: Nakakamit ang maximum contact switching capacity na 16A sa isang napakaliit na package, na nag-aalok ng mataas na power density at nakakatipid ng PCB space.
• Power-Off State Memory: Ang posisyon ng contact ay nananatiling hindi nagbabago pagkatapos mawalan ng kuryente, at ang orihinal na estado ay pinananatili nang hindi nagmamaneho sa pagpapanumbalik ng kuryente, na angkop para sa mga backup na circuit o mga interlock na pangkaligtasan.
Mga Tampok:
• Pinakamataas na 16A contact switching capacity
• Magagamit sa single-pole at double-pole changeover na mga configuration ng contact
• Napakaliit na sukat, karaniwang mga PCB pin
• Magagamit sa mga selyadong at flux-proof na uri
• Produktong environment friendly (sumusunod sa ROHS)
• Mga Dimensyon: (28.9*12.6*20.6)mm
Pangunahing Aplikasyon:
• Smart Meters and Energy Management: Ginagamit para sa remote switching control sa mga prepaid na metro at smart circuit breaker, na nakakakuha ng mababang paggamit ng kuryente sa pamamagitan ng magnetic latching.
• Energy-Saving Appliances: Isinama sa pangunahing power control ng mga appliances gaya ng mga air conditioner at water heater upang bawasan ang standby na paggamit ng kuryente at matugunan ang mga pamantayan sa kahusayan ng enerhiya.
• Mga Uninterruptible Power Supplies at Energy Storage: Ginagamit sa mga output switching circuit ng UPS at photovoltaic inverters, na tinitiyak ang pagpapatuloy ng system sa pamamagitan ng pagpapanatili ng estado sa panahon ng pagkawala ng kuryente.
• Safety and Fire Protection System: Ginagamit sa mga alarm system at emergency lighting control circuit para matiyak ang maaasahang switch status sa mga biglaang pagkawala ng kuryente.
Mga Parameter ng Contact
| Configuration ng Contact | 1A/1C | 2A/2C |
| Contact Resistance | < 50mΩ (1A 6VDC) |
| Contact Material | AgSnO₂,AgCdO |
| Contact Load (Resistive) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Pinakamataas na Boltahe ng Paglipat | 250VAC / 28VDC |
| Maximum Switching Current | 20A/16A/10A | 8A/5A |
| Maximum Switching Power | 5000VA/480W | 1200VA/150W |
| Katatagan ng Mekanikal | 1×10⁷ na mga cycle |
| Katatagan ng Elektrisidad | 1×10⁵ na mga cycle |
Mga Parameter ng Coil
| Na-rate na Coil Power - | Single Coil 540mW |
| Dual Coil ≦1W (Nag-iiba ang kapangyarihan ayon sa detalye) |
| Pagtaas ng Temperatura ng Coil | 26°C (47°F) sa rate na boltahe |
| Pinakamataas na Temperatura | 130°C (266°F) |
Talahanayan ng Pagtutukoy ng Coil
| Na-rate na Boltahe (VDC) | Itakda/I-reset ang Boltahe (VDC) | Lapad ng Pulse (ms) | Dual Coil Resistance (Ω±10%) | Single Coil Resistance (Ω±10%) |
| Coil 1 | Coil 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
Mga Parameter ng Pagganap
| Paglaban sa pagkakabukod | 100MΩ (500VDC) |
| Dielectric na Makatiis sa Boltahe | Sa pagitan ng Contact at Coil | 5000VAC para sa 1 min |
| Sa pagitan ng Open Contacts | 750VAC para sa 1 min |
| Oras ng Pagpapatakbo (sa rate na boltahe) | ≤10ms |
| Oras ng Paglabas (sa rate na boltahe) | ≤5ms |
| Shock | Katatagan | 100m/s² (10g) |
| Lakas | 1000m/s² (100g) |
| Panginginig ng boses | 10Hz~55Hz, 1.5mm double amplitude |
| Halumigmig | 35%~85% RH |
| Saklaw ng Temperatura | -40°C ~ 85°C |
| Uri ng Terminal | Uri ng PCB |
| Timbang | Humigit-kumulang 10g |
| Uri ng Packaging | Plastic-sealed type, solder-resistant type |
Mga Sertipikasyon sa Kaligtasan
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Halimbawa ng marka ng pag-order
Relay model CYF
Boltahe ng coil 5 6 9 12 18 24 48 VDC
Contact form 1A: isang grupo ng normally open, 1C: isang grupo ng conversion, 2A: dalawang grupo ng normally open, 2C dalawang grupo ng conversion
Coil form 1S: single coil 2S: double coil
Contact material T: AgSnO2, Wala: AgCdO
Pangungusap: (1) Sa isang kapaligirang naglalaman ng mga mapaminsalang gas tulad ng H2S, SO2, NO2, atbp., inirerekomendang gumamit ng mga produktong plastic-sealed, at mangyaring magsagawa ng mga pagsusuri at kumpirmasyon sa aktwal na paggamit; kapag ang pangkalahatang paglilinis ay hindi kinakailangan, ito ay inirerekomenda
Inirerekomenda na bigyang-priyoridad ang mga produktong lumalaban sa pagkilos ng bagay;
- Ang produktong ito ay isang environment friendly na produkto. Pakimarkahan ang kaukulang numero ng feature kapag nag-order, kung saan ang (551) ay nagpapahiwatig ng pagsunod sa RoHS (ang mga contact ay naglalaman ng cadmium), at (555) ay nagpapahiwatig ng pagsunod sa RoHS (ang mga contact ay hindi naglalaman ng cadmium).
Wiring diagram, mounting hole size unit: mm
(1) Hindi tinukoy ang mga dimensional tolerance para sa ilang panlabas na dimensyon ng produkto. Kapag ang panlabas na sukat ay ≤1mm, ang tolerance ay ±0.2mm; kapag ang panlabas na sukat ay nasa pagitan ng 1~5mm, ang tolerance ay ±0.3mm.
Kapag ang kabuuang sukat ay >5mm, ang tolerance ay ±0.4mm;
(2) Ang mga sukat ng mounting hole na walang dimensional tolerance ay ±0.1mm.
Mga bagay na dapat tandaan:
- Ang factory state ng magnetic latching relay ay ang reset state, ngunit dahil sa mga salik gaya ng epekto sa panahon ng transportasyon o pag-install ng relay, maaari itong magbago sa action state. Samakatuwid, kapag gumagamit ng (power supply
Kapag nakakonekta, mangyaring i-reset ito sa estado ng pagkilos o i-reset ang estado kung kinakailangan.
- Upang matiyak na ang magnetic latching relay ay kumikilos o nagre-reset, ang boltahe ng paggulo na inilapat sa coil ay dapat umabot sa na-rate na boltahe, at ang lapad ng pulso ay dapat na higit sa 5 beses sa oras ng pagkilos o pag-reset. huwag
Kapag nag-aaplay ng boltahe sa aksyon at i-reset ang mga coils, huwag ilapat ang boltahe sa mga coils sa loob ng mahabang panahon (higit sa 1 minuto).
- Sa panahon ng transportasyon, pag-iimbak, at paggamit ng produkto, mangyaring ilayo ang produkto mula sa malalakas na magnetic field upang maiwasan ang mga pagbabago sa operating boltahe at pag-reset ng boltahe.
