I. Mga Katangian
1. Contact Form: Nagbibigay ng isang normal na bukas at isang changeover contact form upang matugunan ang iba't ibang mga kinakailangan sa disenyo ng circuit.

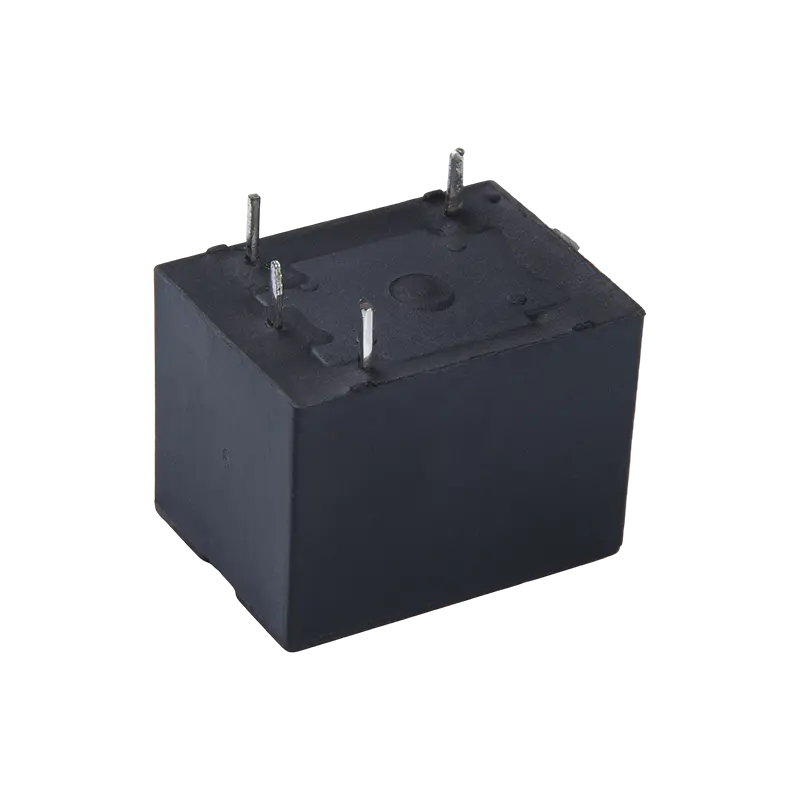

2. Mga Katangian ng Pag-install: Gumagamit ng karaniwang mga pin ng naka-print na circuit board para sa madaling pag-mount ng PCB, na angkop para sa mga proseso ng awtomatikong pagpupulong;
3. Mga Opsyon sa Pag-iimpake: Dalawang opsyon sa packaging ang magagamit: plastic-sealed at solder-resistant, upang umangkop sa iba't ibang pangangailangan sa kapaligiran.
4. Core Structure: Gumagamit ng single-coil o double-coil magnetic latching structure upang matiyak ang pangmatagalang pagpapanatili ng estado pagkatapos mawalan ng kuryente.
II. Mga Pangunahing Pag-andar at Naaangkop na Sitwasyon
1. Core Function: Nakakamit ang zero-power circuit switching, nagbibigay ng awtomatikong switching at signal isolation, at pinapanatili ang kasalukuyang estado pagkatapos patayin ang control power, na angkop para sa mga pangmatagalang holding application.
2. Smart Grid Field: Naaangkop sa mga sitwasyon tulad ng pagsukat ng kuryente at mga remote control switch, na nagpapagana ng mababang kapangyarihan, tumpak na kontrol;
3. Bagong Larangan ng Enerhiya: Maaaring gamitin sa mga bagong kagamitan sa enerhiya tulad ng mga solar inverters, na tinitiyak ang isang matatag na estado ng circuit.
4. Industrial at Home Fields: Angkop para sa industrial automation, smart home, lighting control, at iba pang mga sitwasyon;
5. Instrumentation Field: Naaangkop sa mga circuit control link ng iba't ibang instrumento at metro. III. Paggamit ng Mga Pangunahing Kalamangan
1. Zero Power Consumption Advantage: Pinapanatili ang kasalukuyang estado pagkatapos ng power failure, na nakakamit ng zero power consumption switching, na angkop para sa mga low-power na application.
2. Mataas na Contact Switching Capacity: 15A contact switching load, na angkop para sa medium at high-power control na pangangailangan;
3. Flexible na Pag-install at Pagpili: Napakaliit na laki, karaniwang mga PCB pin, at maramihang mga opsyon sa pakete, na angkop para sa siksik na pag-install at iba't ibang kapaligiran;
4. Pagsunod sa Kapaligiran: Sumusunod sa mga pamantayan ng RoHS, na nakakatugon sa mga kinakailangan para sa mga produktong pangkalikasan;
5. Malakas na Pagtutukoy ng Eksena: Partikular na angkop para sa remote control at pangmatagalang maintenance scenario, na may natatanging versatility at pagiging praktikal.
Mga Parameter ng Contact
| Configuration ng Contact | 1A | 1C |
| Contact Resistance | 100mΩ (1A 6VDC) |
| Contact Material | AgSnO₂, AgCdO |
| Contact Load (Resistive) | 10A 277VAC/28VDC |
| Pinakamataas na Boltahe ng Paglipat | 277VAC / 30VDC |
| Maximum Switching Current | 15A | 10A |
| Maximum Switching Power | 2500VA |
| Katatagan ng Mekanikal | 1×10⁷ na mga cycle |
| Katatagan ng Elektrisidad | 5×10⁴ na mga cycle |
| Parameter | Pagtutukoy |
| Paglaban sa pagkakabukod | 100MΩ (500VDC) |
| Dielectric na Makatiis sa Boltahe | Sa pagitan ng Contact at Coil | 1500VAC para sa 1 min |
| Sa pagitan ng Open Contacts | 750VAC para sa 1 min |
| Oras ng Pagpapatakbo (sa rate na boltahe) | ≤5ms |
| Oras ng Paglabas (sa rate na boltahe) | ≤5ms |
| Shock | Katatagan | 100m/s² (10g) |
| | Lakas | 1000m/s² (100g) |
| Panginginig ng boses | 10Hz~55Hz, 1.5mm double amplitude |
| Halumigmig | 35%~85% RH |
| Saklaw ng Temperatura | -40°C ~ 85°C |
| Uri ng Terminal | Uri ng PCB |
| Timbang | Humigit-kumulang 10g |
| Uri ng Packaging | Uri ng plastik na selyadong, uri na lumalaban sa panghinang |
Mga Tala:
(1) Ang lahat ng mga halaga sa itaas ay mga paunang halaga;
Shengyuan Relay
Mga Parameter ng Coil
| Rated Coil Power | Single Coil ≤550mW |
| Dual Coil ≤750mW |
Talahanayan ng Pagtutukoy ng Coil 23℃
| Na-rate na Boltahe (VDC) | Itakda/I-reset ang Boltahe (VDC) | Lapad ng Pulse (ms) | Dual Coil Resistance (Ω±10%) | Single Coil Resistance (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
Mga Sertipikasyon sa Kaligtasan
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |

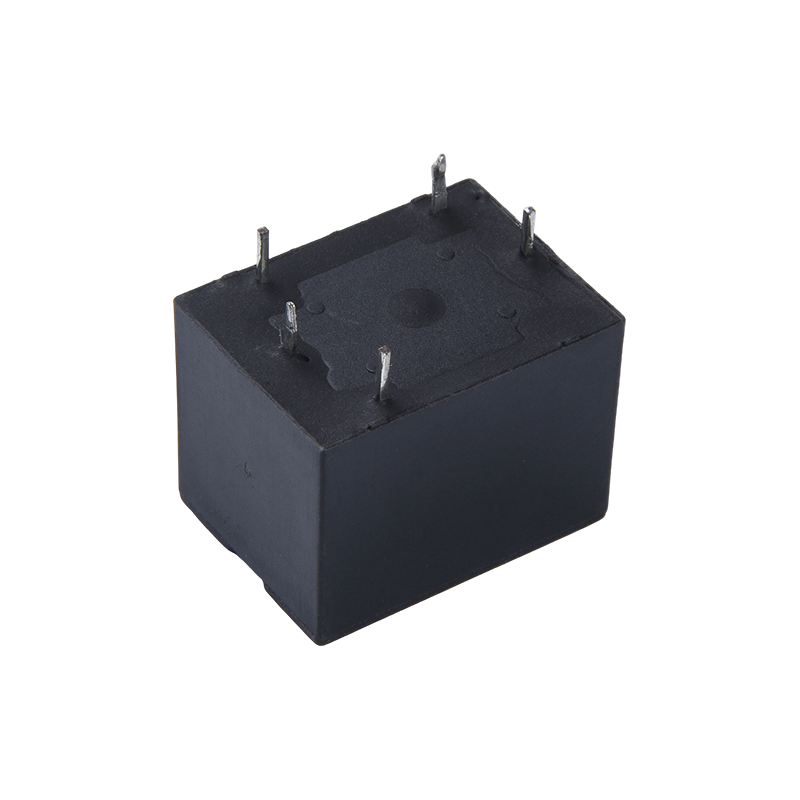

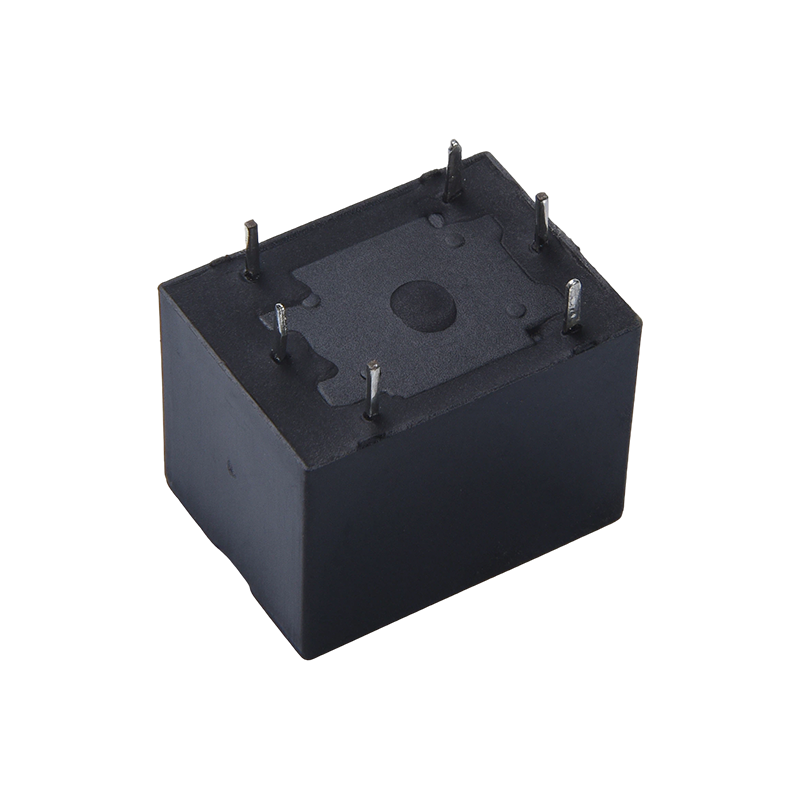

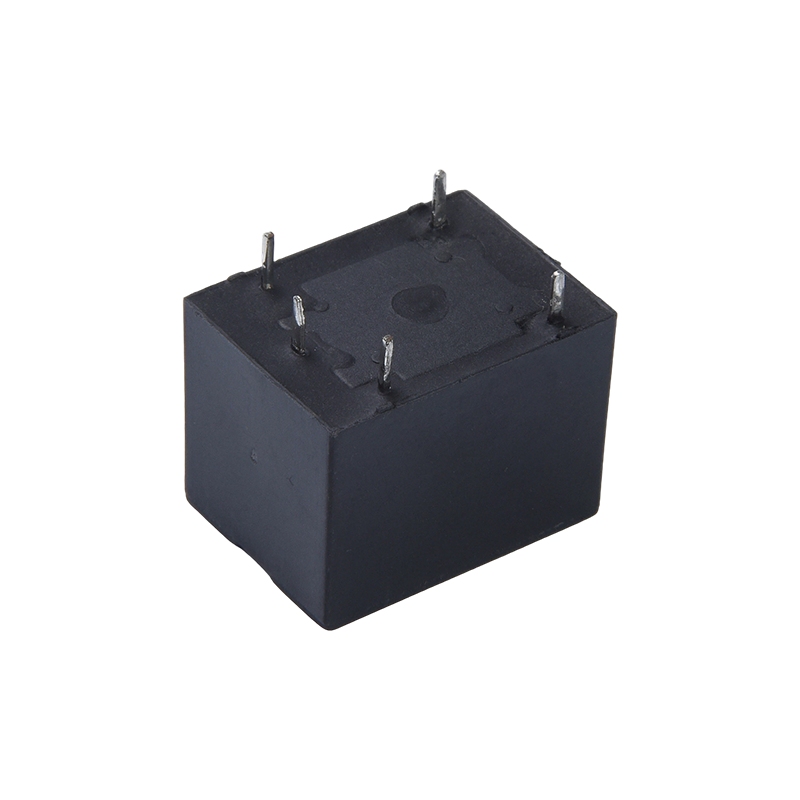

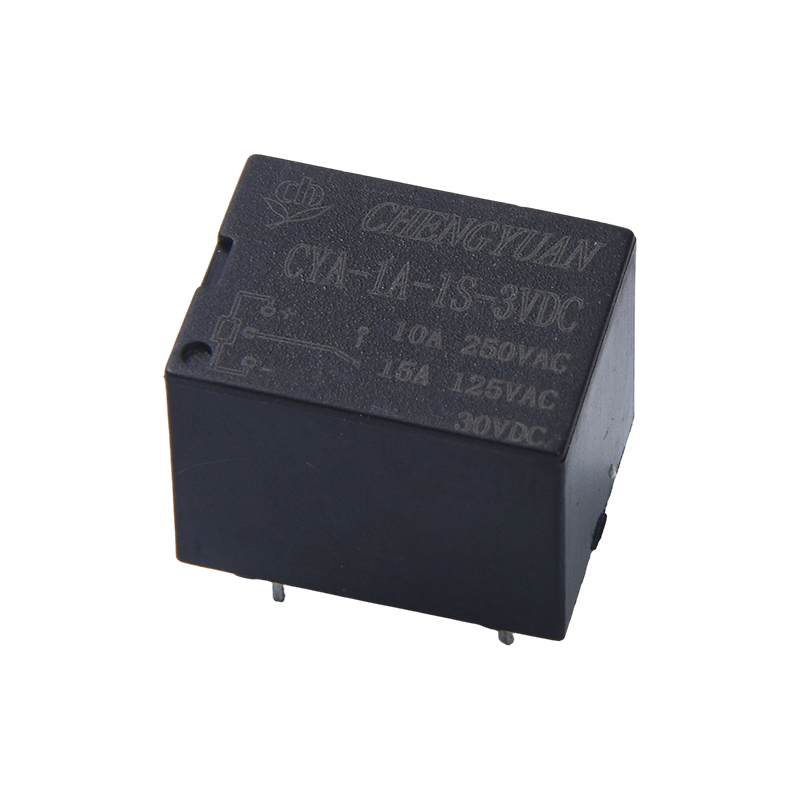

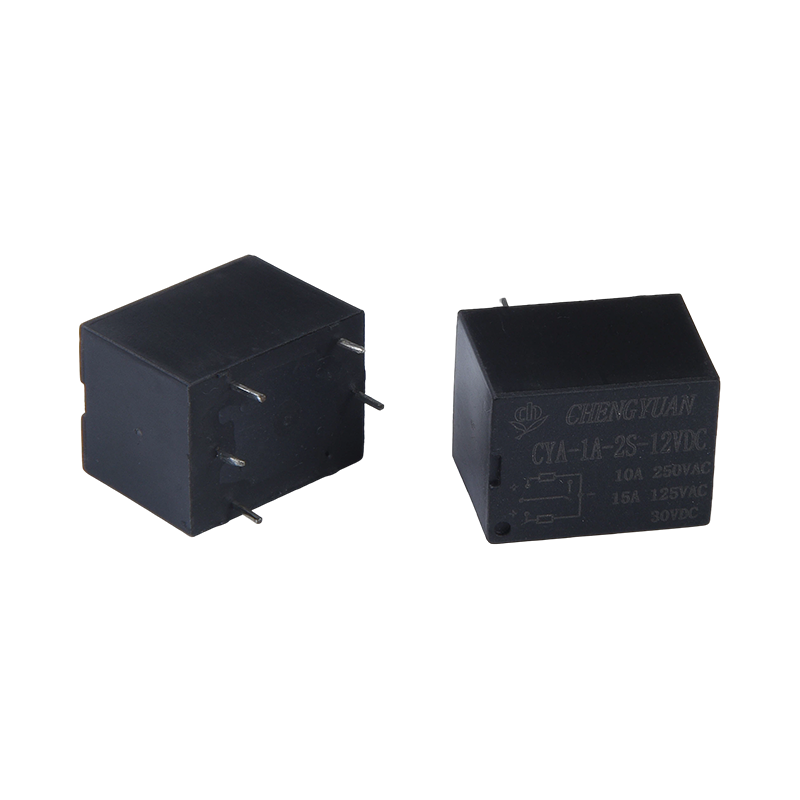

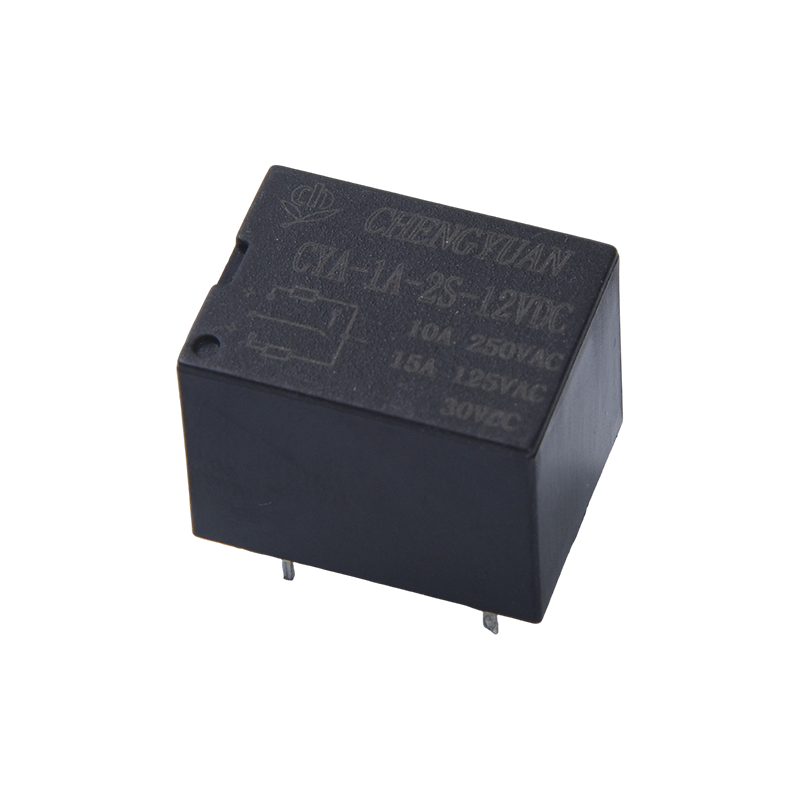

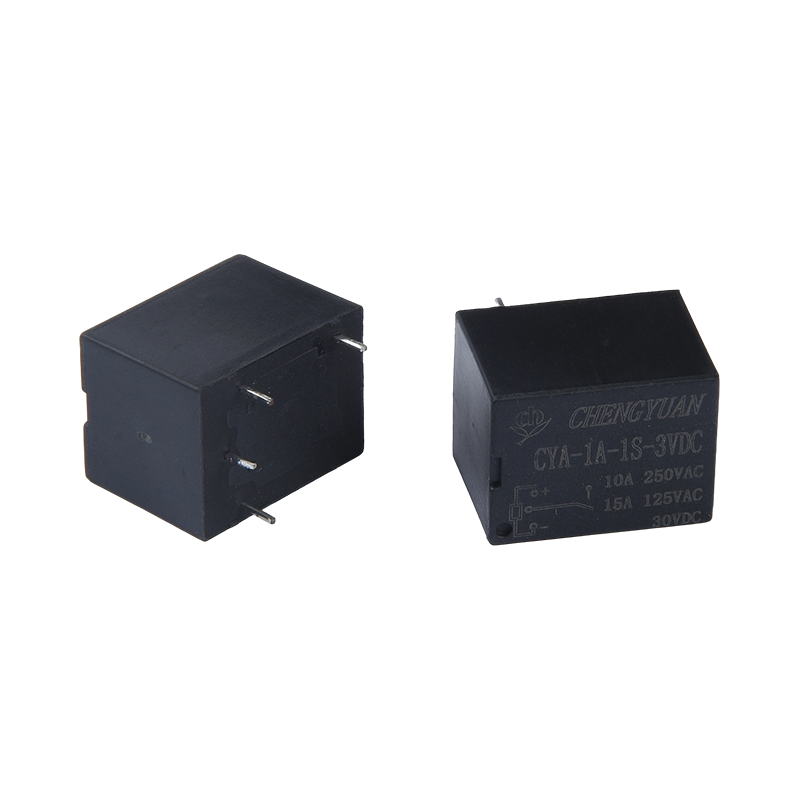

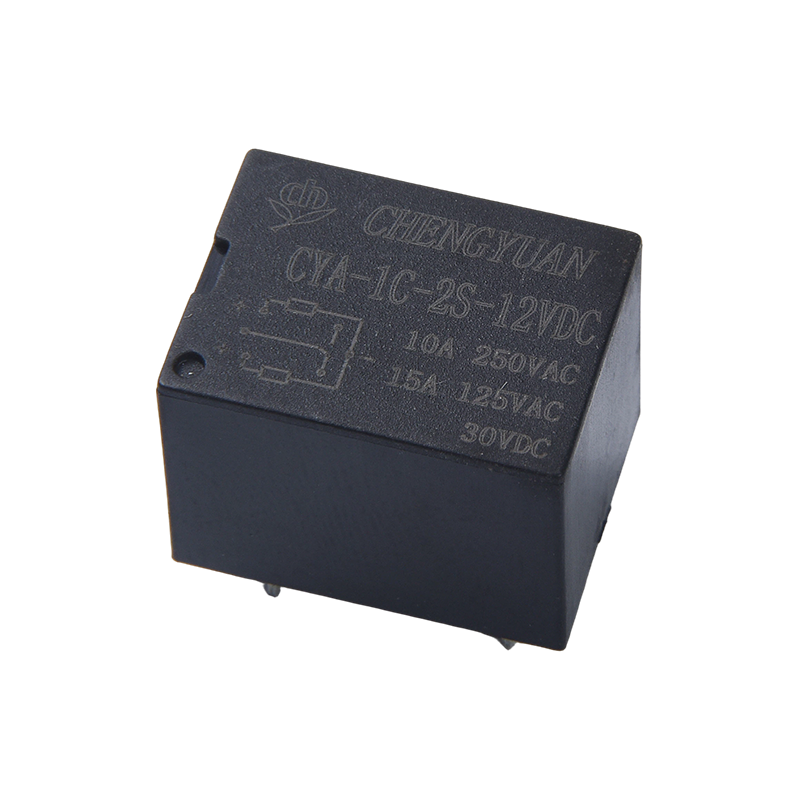

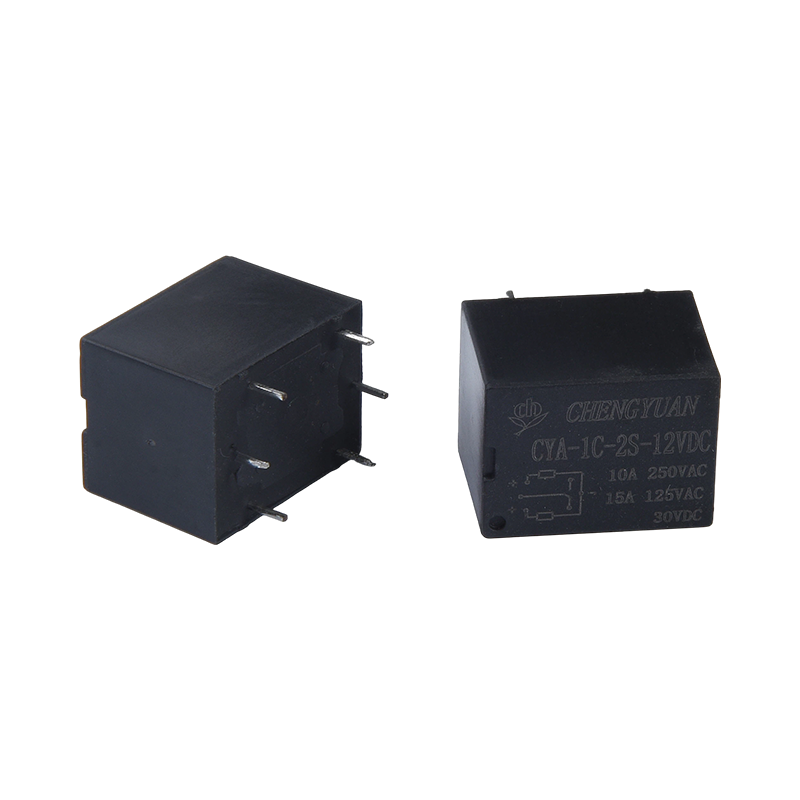

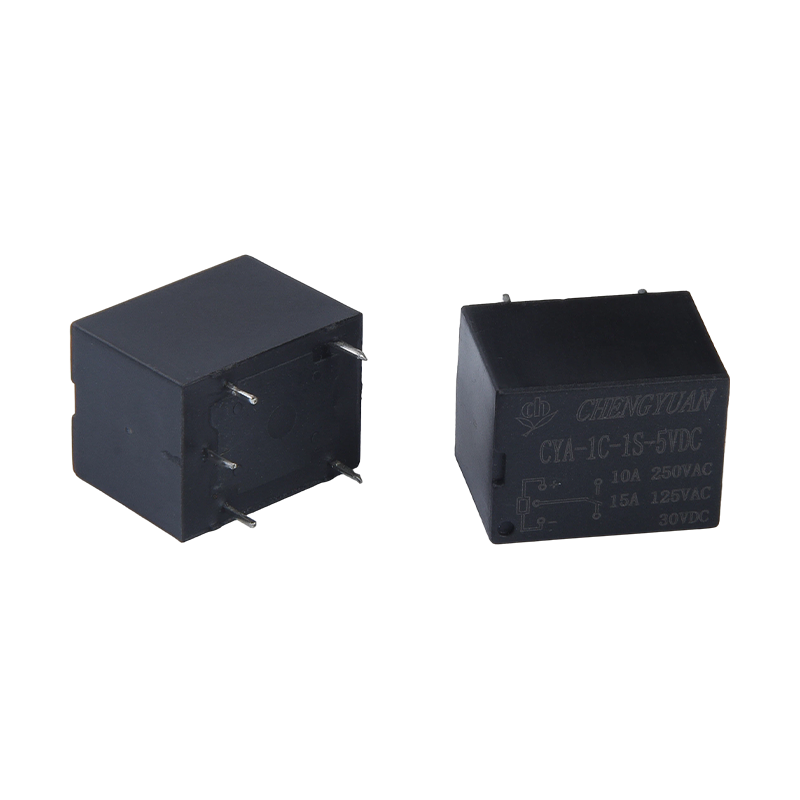

Halimbawa ng marka ng pag-order
Relay model(1)CYA
Boltahe ng likid 3 5 6 9 12 18 24 48VDC
Contact form 1A: Isang set ng karaniwang bukas na 1C: Isang set ng switching
Coil form 1S: single coil 2S: double coil
Contact material T: AgSnO2, Wala: AgCdO
Pangungusap: (1) Sa isang kapaligirang naglalaman ng mga mapaminsalang gas tulad ng H2S, SO2, NO2, atbp., inirerekomendang gumamit ng mga produktong plastic-sealed, at mangyaring magsagawa ng mga pagsusuri at kumpirmasyon sa aktwal na paggamit; kapag ang pangkalahatang paglilinis ay hindi kinakailangan, ito ay inirerekomenda
Inirerekomenda na bigyang-priyoridad ang mga produktong lumalaban sa flux;
(2) Ang produktong ito ay isang produktong pangkalikasan. Pakimarkahan ang kaukulang numero ng feature kapag nag-order, kung saan ang (551) ay nagpapahiwatig ng pagsunod sa RoHS (ang mga contact ay naglalaman ng cadmium), at (555) ay nagpapahiwatig ng pagsunod sa RoHS (ang mga contact ay hindi naglalaman ng cadmium).
