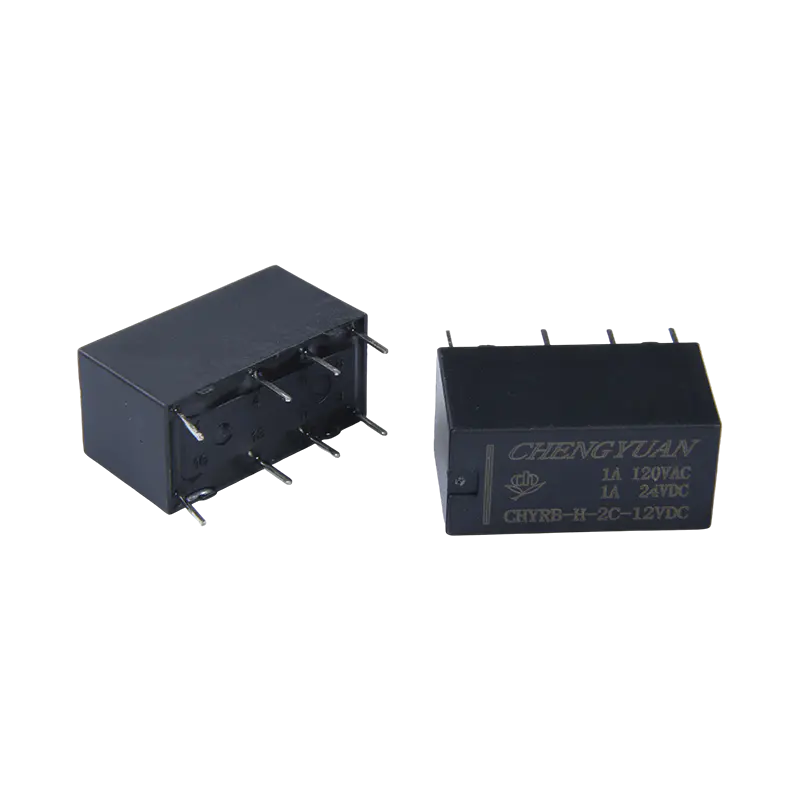

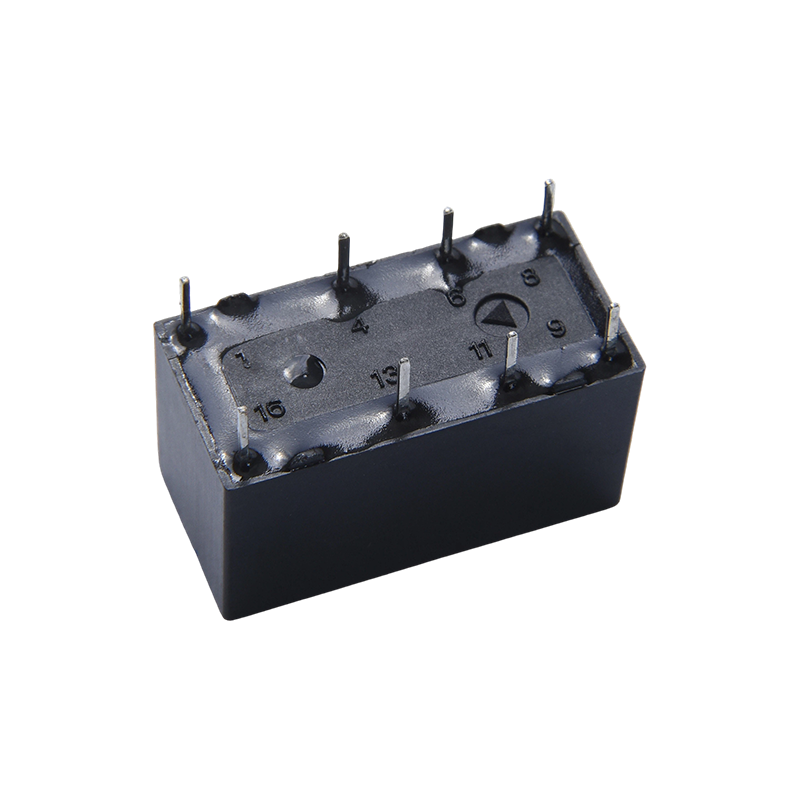

Mga Pangunahing Tampok
Mababang Paglaban sa Pakikipag-ugnayan: Ang mga materyales sa pakikipag-ugnay at istraktura ay na-optimize para sa maliliit na signal, tinitiyak ang pangmatagalang matatag na kondaktibiti at binabawasan ang pagpapahina ng signal.
High Isolation Voltage: Mataas na insulation voltage sa pagitan ng coil at mga contact ay epektibong pumipigil sa signal crosstalk at external interference.
Mabilis na Tugon: Ang disenyo ng electromagnetic system ay inuuna ang bilis ng pagpapatakbo, na nakakatugon sa mga kinakailangan sa timing para sa mabilis na pagruruta ng signal at paglipat sa mga kagamitan sa komunikasyon.
Long Electrical Life: Nagbibigay ng mahusay na tibay ng contact sa ilalim ng rated load, na tinitiyak ang pangmatagalang pagiging maaasahan ng kagamitan.
Pangunahing Aplikasyon
Kagamitan sa Komunikasyon: Ginagamit para sa pagpapalit ng signal o kontrol ng kuryente sa mga switch ng network, base station, at iba pang kagamitan para makontrol ang on/off ng circuit.
Mga Kagamitan sa Opisina at Computer Peripheral: Halimbawa, mga printer, scanner, o UPS power supply, na kinokontrol ang pagsisimula at paghinto ng pangunahing circuit sa pamamagitan ng relay.
Mga System ng Alarm ng Seguridad: Bilang isang elemento ng paglipat sa mga circuit ng alarma, tumutugon sa mga signal ng kontrol upang mag-trigger ng mga alarma o i-activate ang iba pang mga device.
Medikal na Kagamitang: Ginagamit ang mga katangian ng electrical isolation nito upang matiyak ang kaligtasan ng pasyente at kagamitan, na gumagana nang matatag sa mga diagnostic na instrumento o kagamitan sa pagsubaybay.
Industrial Automation: Ang ilang mga modelo ay angkop para sa mga PLC system o motor control, na nagpapagana ng mga compact na layout sa pamamagitan ng PCB soldering installation.
Makipag-ugnayan sa Data
| Uri | CHYRB |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 1A 120VAC |
| Max. paglipat kasalukuyan | 2A |
| Max. pagpapalit ng boltahe | 277VAC |
| Max. switching power | 554VA |
| Min. pagpapalit ng load | 6V 1A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 7ms Max. (Walang diode) |
| Oras ng paglabas | 4ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:750VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 1000VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude na 1.5 mm |
| Functional | 10-55Hz, sa double amplitude na 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10,000,000 ops.(sa temperatura ng kuwarto) |
| Electrical endurance (360ops./h) | 100,000 ops.(sa room temperature) |
| Ambient na temperatura | -40 ℃ ~ 85 ℃( walang condensation) |
| Timbang | Tinatayang 4.6g |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 50 | 60 | Tinatayang 0.15W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Tinatayang 0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Tinatayang 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum allowable boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

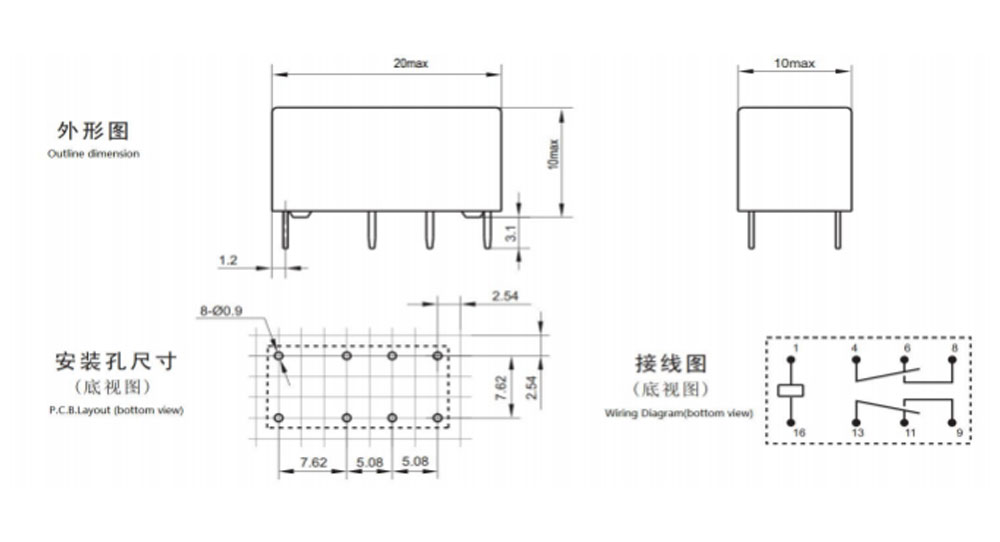

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

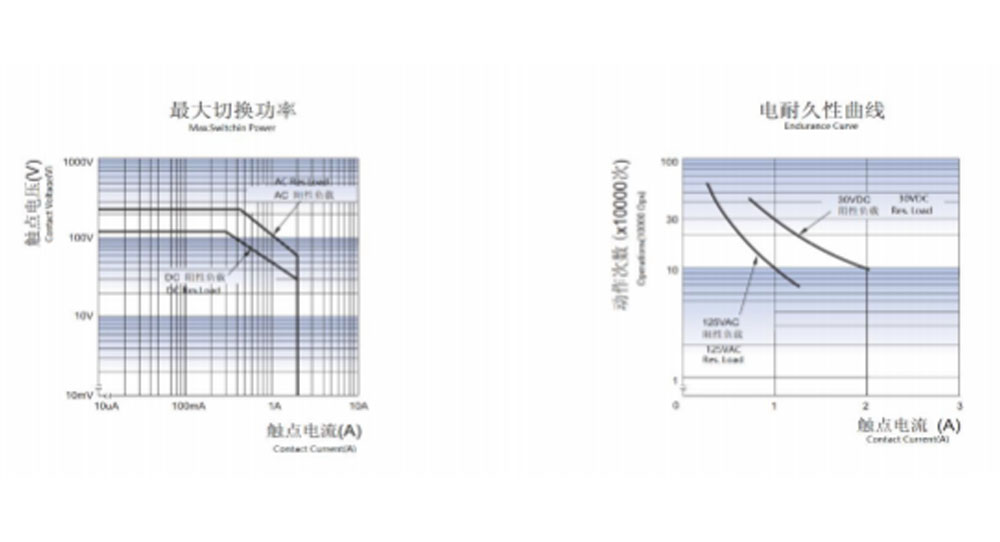

Mga Katangiang Cuve
Impormasyon sa Pag-order
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： Uri： CHYRB
2: Bilang ng Pole: 2-2Pole
3: Pag-aayos ng Contact: C Mula sa C ; H Mula sa A ; B Mula sa B
4: Nominal Voltage: 3,5,6,9, 12, 18,24,48VDC
5: Kulay ng Enclosure, Y-Dilaw; H-Itim; L-Asul
6: Coil Pwor: D-0.36W H-0.2W
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Available ang isang naka-customize na espesyal na suffix pagkatapos suriin ng CHENGYUAN.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
