Mga Tampok ng Produkto:
Mataas na Contact Switching Capacity: Bilang karagdagan sa karaniwang 20A load, sinusuportahan ng mga contact ang paglipat ng hanggang 35 amps, na may kakayahang pangasiwaan ang mga agarang kasalukuyang surge sa panahon ng pagsisimula ng sasakyan o mula sa mga high-power na accessories.
Ultra-Low Power Consumption: Ang coil power consumption ay 0.6W/0.8W lang, na tumutulong na mabawasan ang pasanin sa baterya ng sasakyan at umaayon sa trend ng automotive industry tungo sa mababang pagkonsumo ng enerhiya.
Napakahusay na Mechanical Durability: Nagtatampok ng mataas na shock at vibration resistance, na tinitiyak ang matatag na mga koneksyon sa kuryente kahit na sa malubak na kondisyon sa pagmamaneho at mga vibrations ng engine.
Malapad na Coil Voltage Range: Magagamit sa iba't ibang mga detalye mula sa 3VDC hanggang 48VDC, na umaangkop sa iba't ibang uri ng mga boltahe ng automotive circuit.
Compact na Disenyo: Pinapadali ng na-optimize na istraktura at maliit na sukat ang siksik na pag-install sa mga nakakulong na automotive electrical control box.

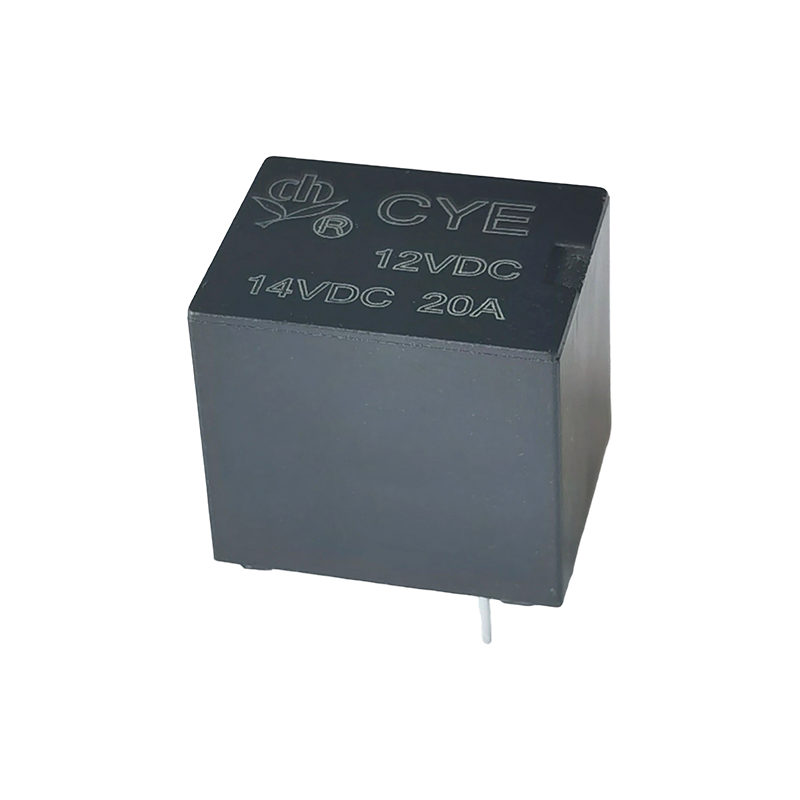

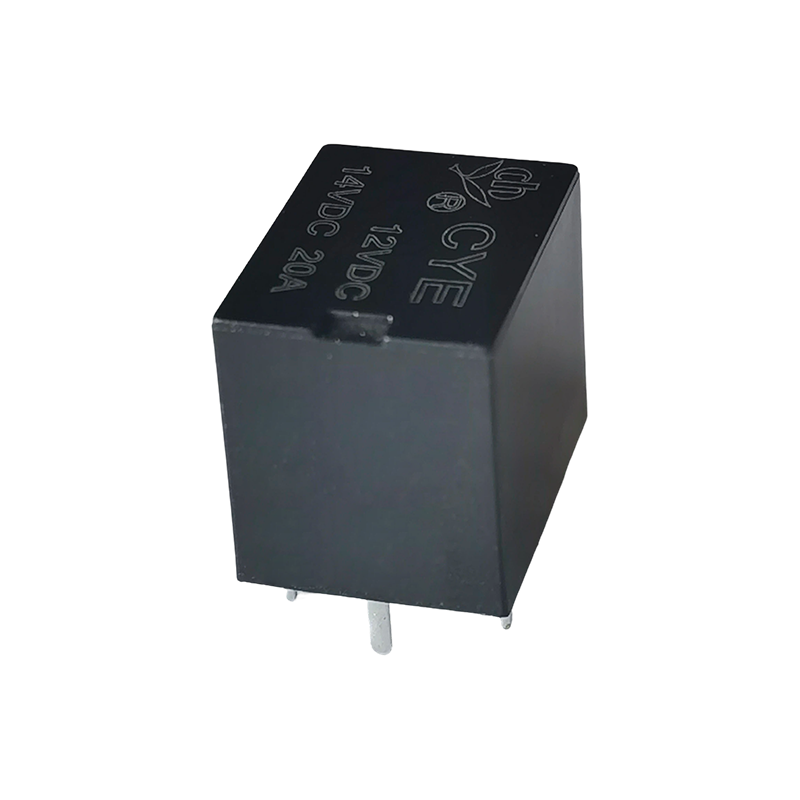

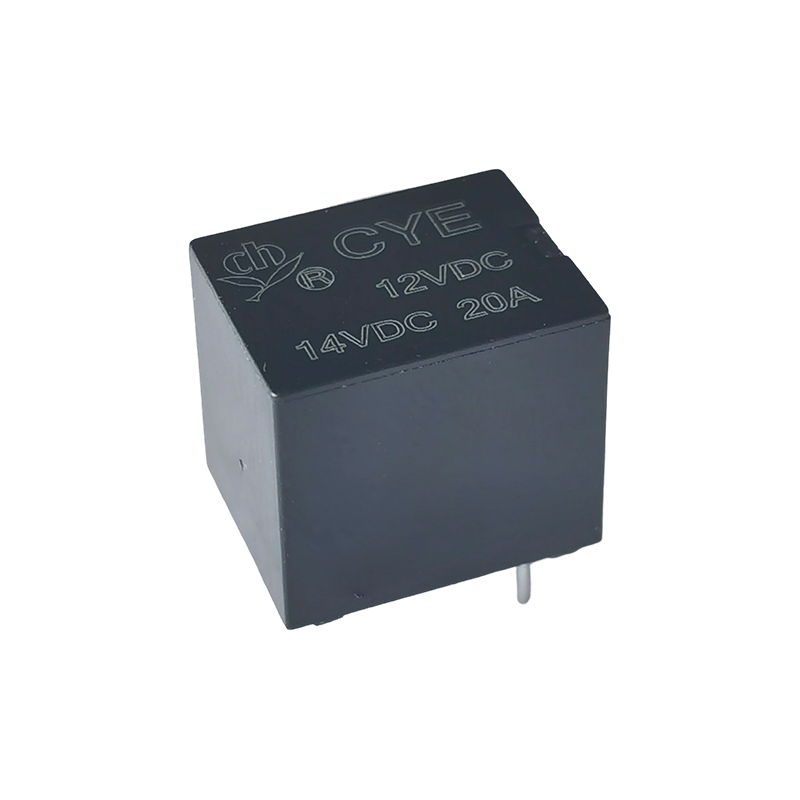

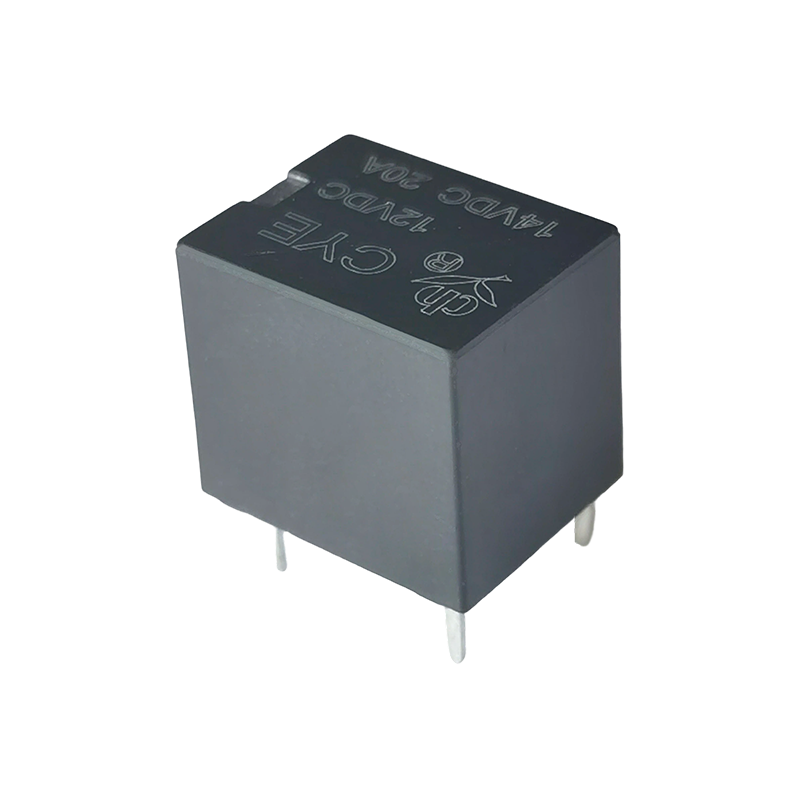

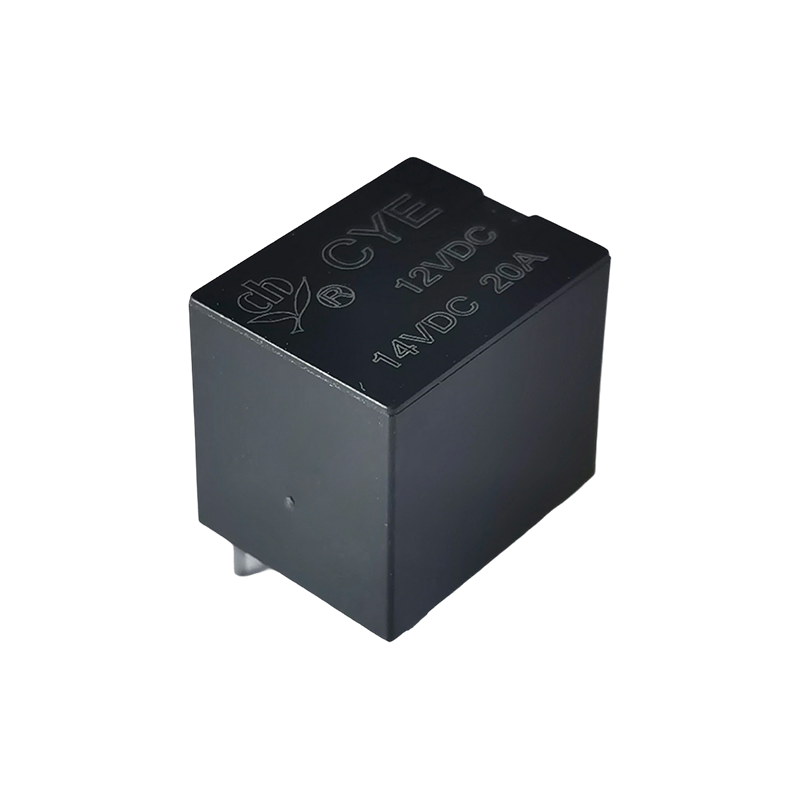

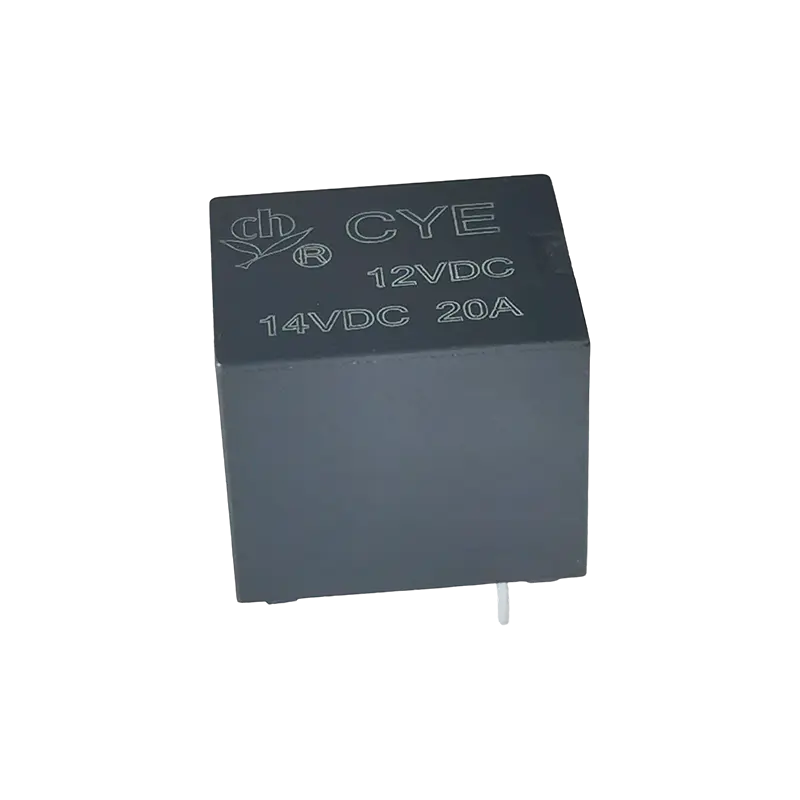

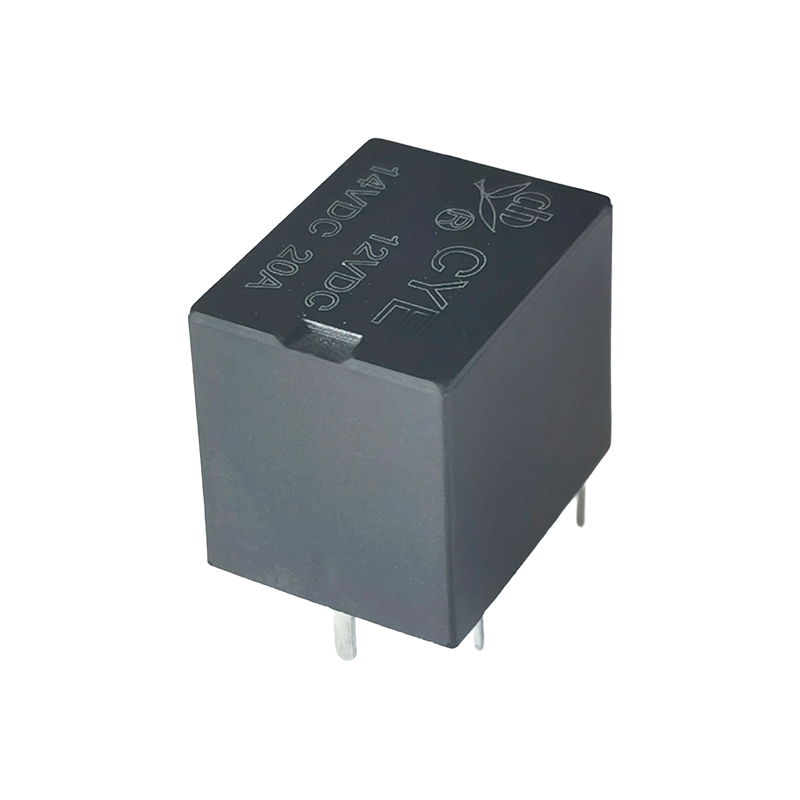

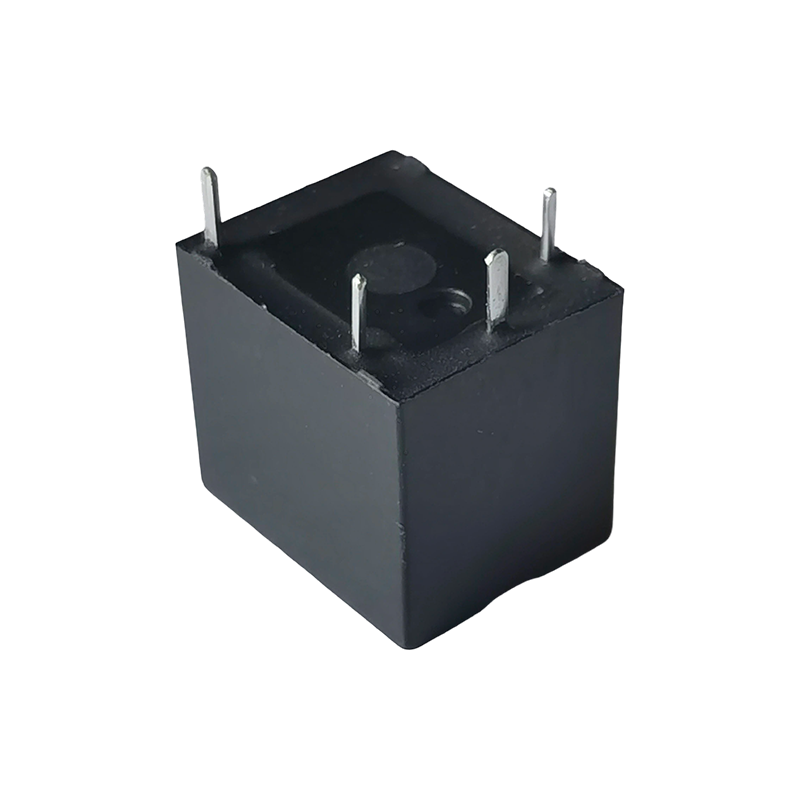

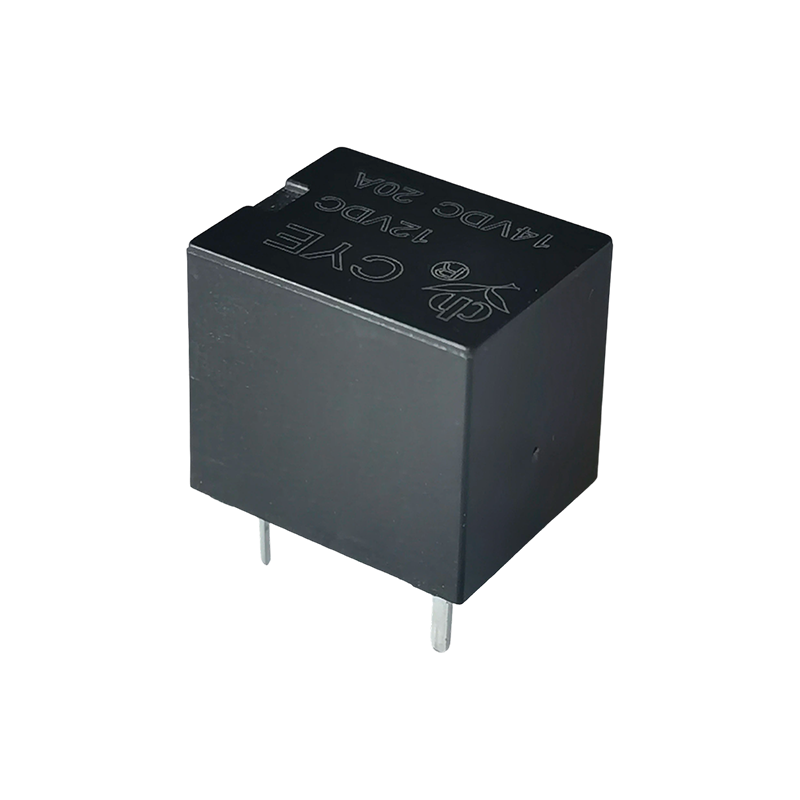

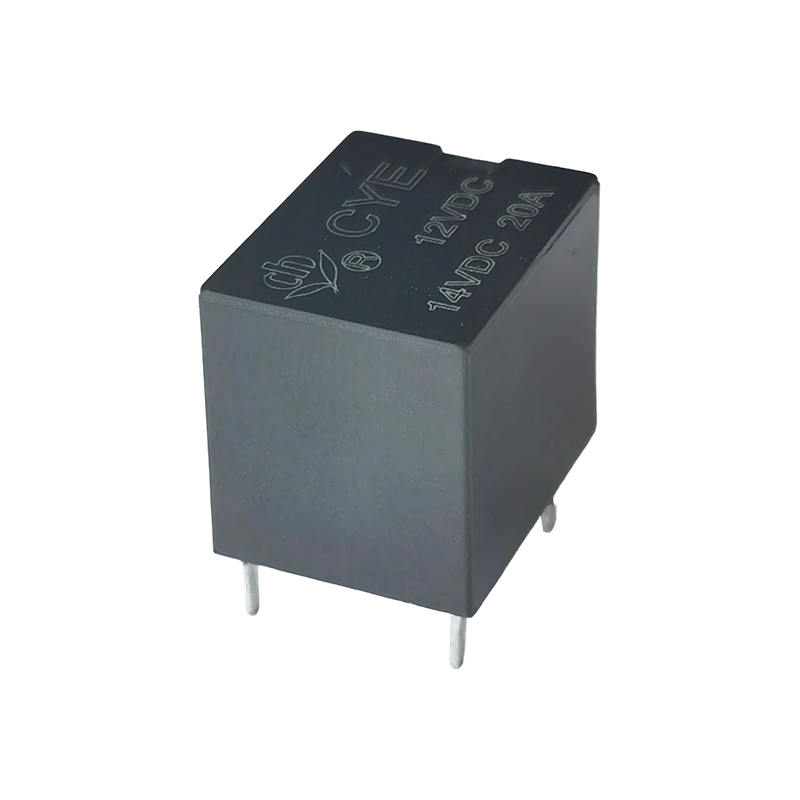

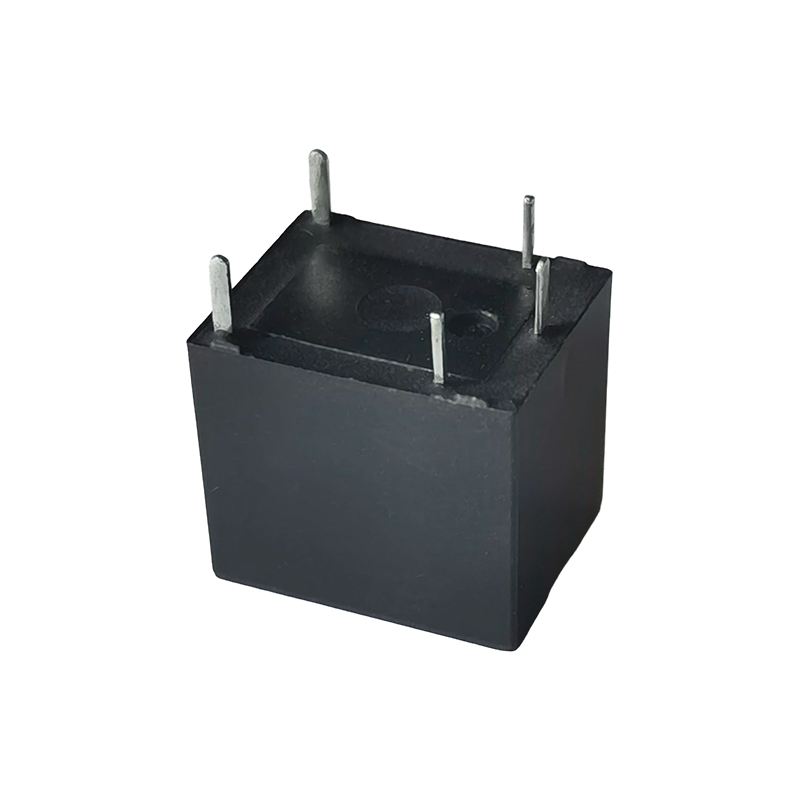

Ang CYE (T78) relay ay isang ultra-miniature high-power electromagnetic relay na may malawak na hanay ng mga application.
Kabilang sa mga pangunahing gamit nito ang:
Automotive Sector: Karaniwang ginagamit sa car door lock motor control, car anti-theft alarm system, at signal switching at load control sa automotive electronic equipment.
Mga Kagamitan sa Bahay at Kagamitan sa Opisina: Angkop para sa pamamahala ng kuryente o paghahatid ng signal sa mga gamit sa bahay (tulad ng mga air conditioner, washing machine) at kagamitan sa automation ng opisina.
Mga Sistema ng Seguridad at Alarm: Bilang pangunahing bahagi ng mga awtomatikong anti-theft alarm, kinokontrol nito ang pagpapalit ng circuit.
Industrial Control and Automation: Ginagamit sa mga industrial automation system, instrument, at communication device para kontrolin ang mga high-power load na may mababang boltahe na signal.
Consumer Electronics at Umuusbong na Teknolohiya: Mga pinalawak na application sa mga smart home, IoT device, bagong kagamitan sa enerhiya, at medikal na electronics.
Makipag-ugnayan sa Data
| Uri | CYE |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 20A 14VDC |
| Max. paglipat kasalukuyan | 35A |
| Max. pagpapalit ng boltahe | 30VDC |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 10ms Max. (Walang diode) |
| Oras ng paglabas | 5ms Max. (Walang diode) |
| Paglaban sa pagkakabukod | Min. 100MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:500VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 500VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Functional | 10-500Hz, HINDI-10G |
| 10-500Hz ,NC-5G |
| Shock resistance | Functional | 20g para sa NO/11ms. 5g para sa NC/11ms. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000次 10000000 ops.(sa temperatura ng kwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Ambient na temperatura | -40℃~ 125℃( walang condensation) |
| Timbang | Tinatayang.6g |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 6 | 100 | 60 | Tinatayang 0.6W | 60% ng nominal boltahe | 10% ng nominal boltahe | 130% ng nominal na boltahe |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Tinatayang 0.8W | 57.5% ng nominal boltahe |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag mag-apple ng maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang pag-init ng thd coil.

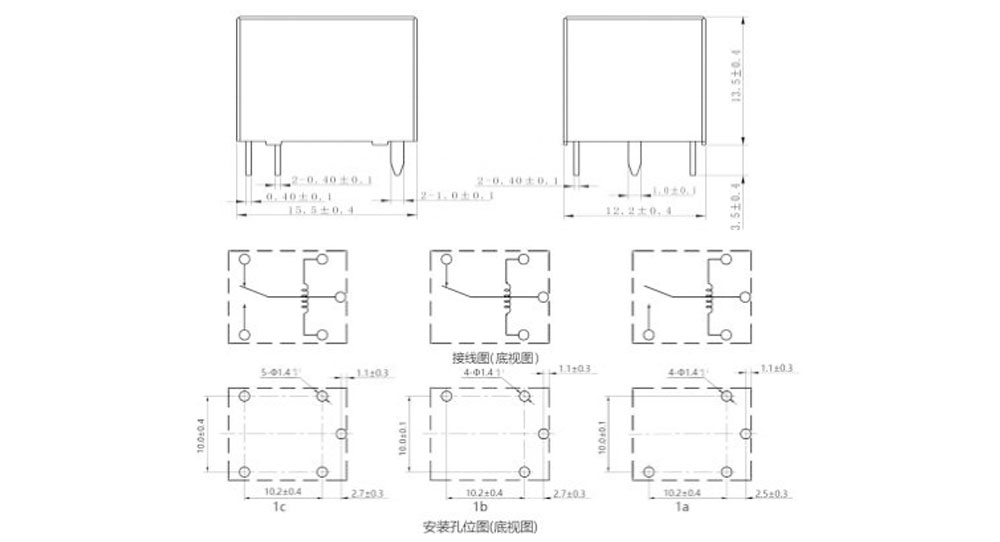

Outline dimension, Wiring diagram, PCB layout (Yunit:mm)

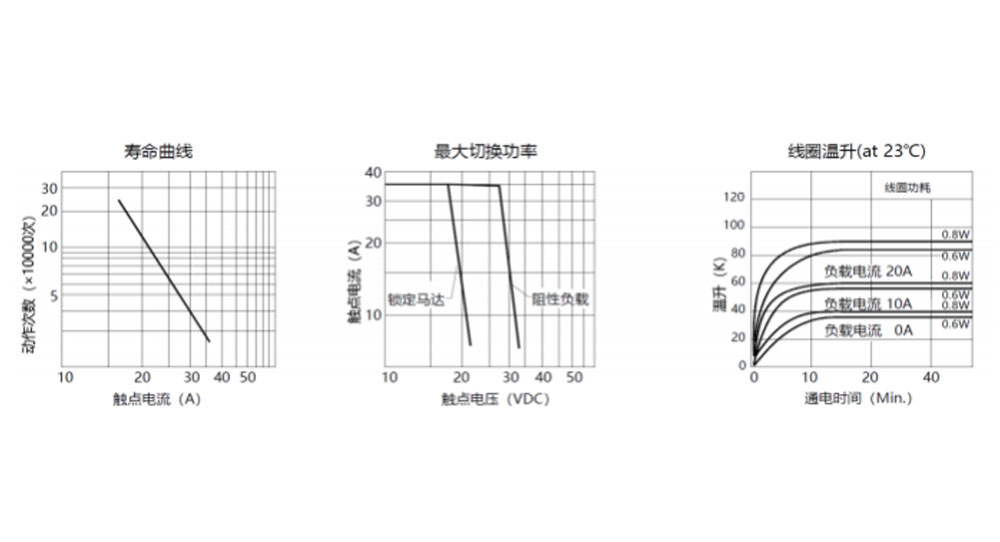

Mga Katangiang Kurba
Impormasyon sa Pag-order
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Uri：CYE
2: Bilang ng Pole: 1-1Pole
3: Pag-aayos ng Contact: A-Form A ; B-Form B ; C-Form C
4: Nominal na Boltahe: 6,9,12,24VDC
5: Kulay ng Enclosure: B-Itim
6: Coil Pwor: D-0.8W L-0.6W
7: Proteksiyon na Konstruksyon: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard na uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
