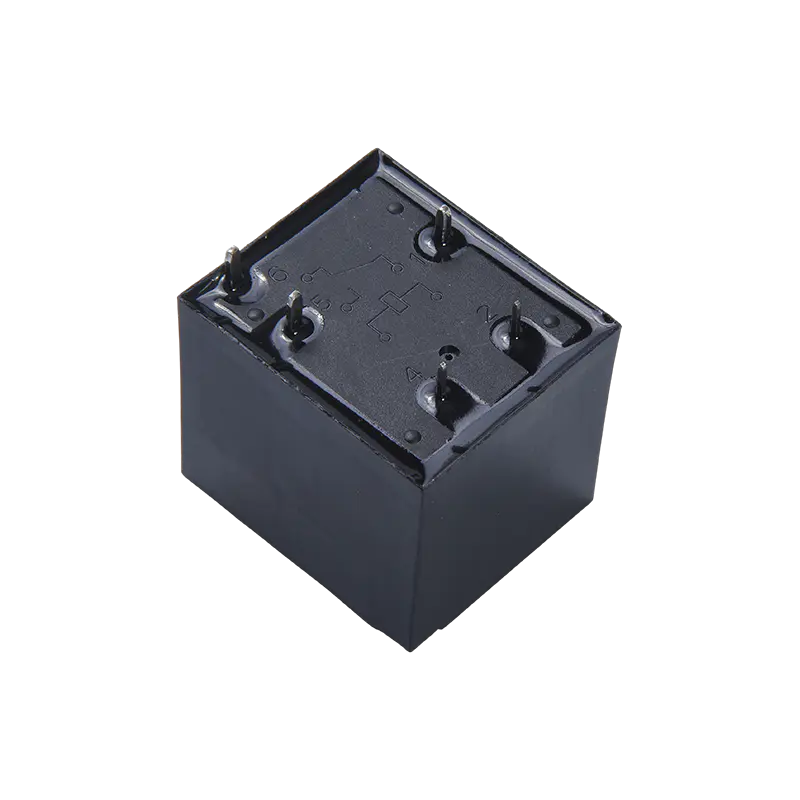

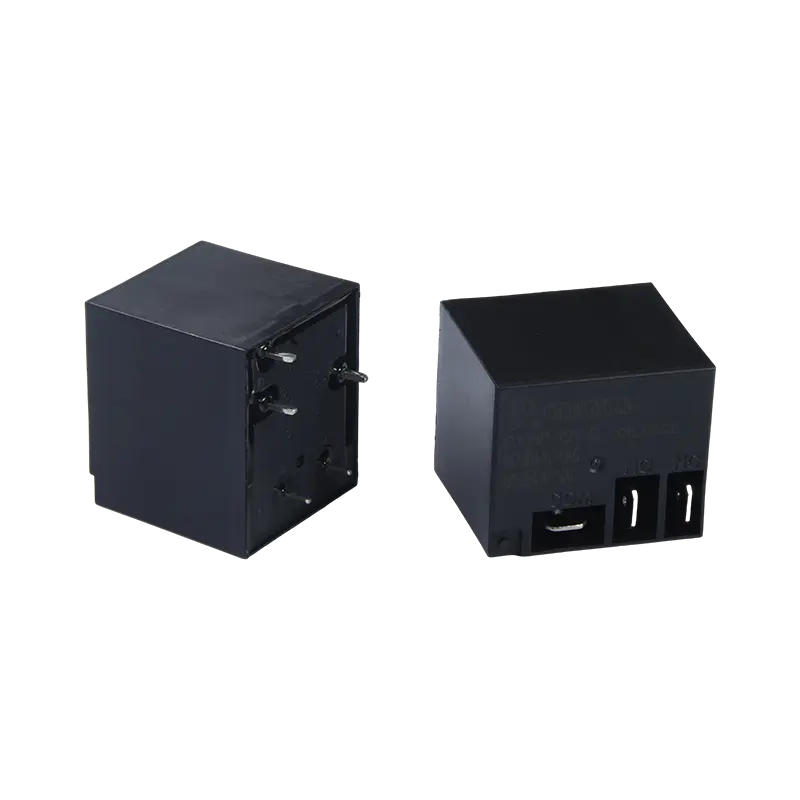

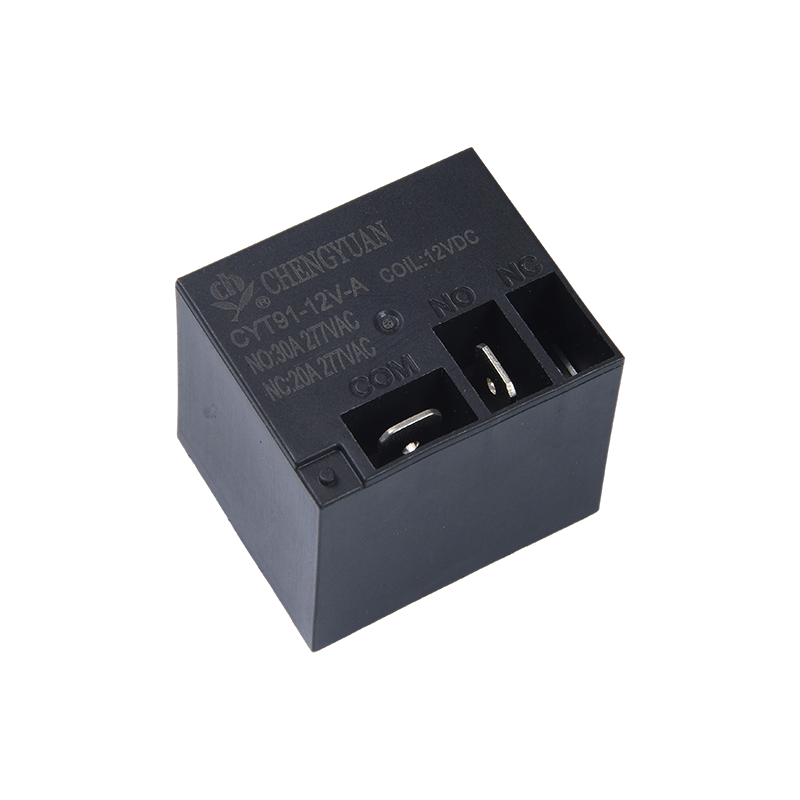

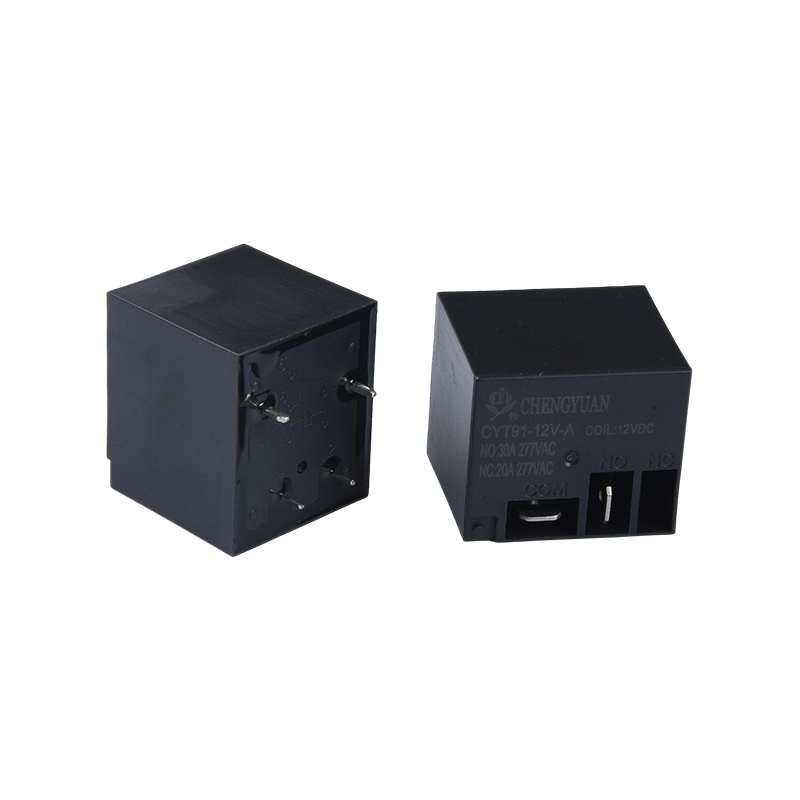

1. Mga Bentahe ng Produkto
High-Current Compact Design: Nakakamit ng mataas na load switching capacity na 20A/30A sa maliit na volume, na nag-aalok ng mataas na power density at nakakatipid ng installation space.
Reinforced Current-Carrying Structure: Ang opsyonal na bersyon ng copper terminal ay nagbibigay ng mas mababang contact resistance at mas malakas na current-carrying capacity, binabawasan ang pagbuo ng init at pagpapabuti ng pangmatagalang reliability sa ilalim ng high current.
Wide Voltage Drive: Wide coil operating voltage range (3-48VDC), lalo na angkop para sa automotive electronics, battery-powered equipment, at iba't ibang DC control system.
2. Mga Pangunahing Tampok
Kapasidad ng Pag-load: Sinusuportahan ang paglipat ng load hanggang 30A @ 250VAC o 28VDC, na nakakatugon sa mga pangangailangan ng kontrol ng karamihan sa mga high-power na resistive at inductive na load.
Configuration ng Contact: Gumagamit ng istraktura ng SPDT (Single Pole Double Throw), na nagbibigay ng isang normal na bukas at isang normal na nakasara na contact, na angkop para sa simpleng circuit switching o on/off control.
Efficient Drive: Ang karaniwang coil power consumption ay 0.9W, na nag-aalok ng mataas na kahusayan sa pagmamaneho at mababang pasanin sa control circuit.
Matibay na Disenyo: Matibay na istraktura, mga contact na materyales at pressure na na-optimize para sa high-current arcing, na nagreresulta sa mahabang buhay ng kuryente.
3. Pangunahing Aplikasyon
Automotive Electronics: Ginagamit sa mga de-koryenteng sasakyan at tradisyunal na sasakyan para sa pamamahala ng baterya, mga pre-charge na circuit, heater, blower, at high-power na kontrol sa pag-iilaw.
Kagamitang Pang-industriya: Kinokontrol ang maliliit at katamtamang laki ng mga motor, compressor, mga pang-industriyang heater, at mga yunit ng pamamahagi ng kuryente.
Mga Kagamitan sa Bahay: Ginagamit sa mga instant na pampainit ng tubig, mga gamit sa kusina na may mataas na kapangyarihan, mga air conditioner compressor, at kagamitan sa pag-init na nangangailangan ng high-current switching.
Energy Control: Nagsisilbing pangunahing control switch para sa mga high-current na DC circuit sa solar system at charging equipment.
| Data ng Contact |
| Uri | CYT91 |
| Materyal sa pakikipag-ugnayan | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 20A/30A 250VAC |
| Max. lumilipat kasalukuyan | 20A/30A |
| Max. pagpapalit ng boltahe | 250VAC |
| Max. switching power | 5000VA/7500VA |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. (Walang diode) |
| Oras ng paglabas | 10ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min. 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1500VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 2500VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz , sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz , sa double amplitude ng 1.5 mm |
| paglaban sa hock | Functional | 10G Min. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Ambient na temperatura | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang 28g |
Coil Data (sa 20℃)
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 180 | 27 | Tinatayang 0.9W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Ang data na ipinakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

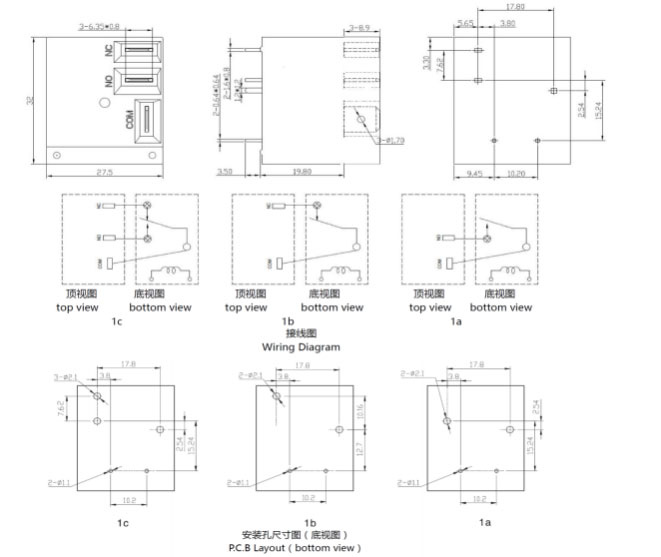

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

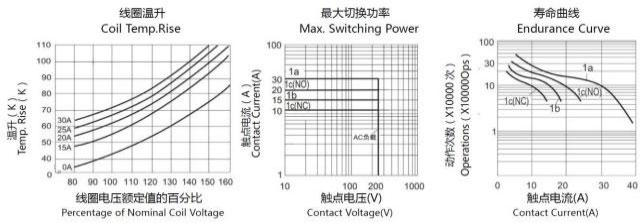

Mga Katangiang Kurba
Impormasyon sa Pag-order
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Uri：CYT91
2: Bilang ng Pole: 1-1Pole
3: Pagsasaayos ng Contact: : A Form A ; B Form B ; C Form C
4: Nominal Boltage: 5,6,9,12,15,18,24,48VDC
5: Kulay ng Enclosure: B-Black; L-Asul
6: Coil Pwor: D-0.9W
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o proseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
