Mga Tampok ng Produkto:
• Mataas na Load Switching Capacity: Sinusuportahan ang maximum switching load na 30 amps (ilang mga detalye hanggang 40A), na may kakayahang pangasiwaan ang mga pangangailangan sa kontrol ng high-power na kagamitan.
• Compact Design: Maliit na sukat, angkop para sa high-density na pag-install sa space-constrained electrical box o control panel.
• Mababang Power Consumption: Coil power consumption kasing baba ng 0.9W, na epektibong binabawasan ang system energy consumption at heat generation.
• Maramihang Mga Opsyon sa Terminal: Available ang mga produktong tansong terminal upang matiyak ang mahusay na conductivity at pagiging maaasahan ng contact kapag humahawak ng matataas na agos.
• Malawak na Saklaw ng Boltahe: Ang boltahe ng coil ay sumasaklaw sa 3VDC hanggang 48VDC, tugma sa iba't ibang antas ng boltahe ng control system.
Mga Karaniwang Aplikasyon:
• Automotive Electronics: Ginagamit para sa high-power load control sa mga sasakyan, gaya ng mga heater, fan motor, at lighting system.
• Heating and Ventilation Equipment: Angkop para sa pang-industriya at pambahay na kagamitan sa HVAC, pagkontrol sa mga elemento ng pag-init o bentilasyon ng bentilasyon.
• Mga Kagamitan sa Bahay: Ginagamit para sa kontrol ng power switch sa mga high-power na appliances sa bahay tulad ng mga electric oven at microwave oven.
• Industrial Control: Ginagamit bilang actuator sa automation equipment na nangangailangan ng mataas na kasalukuyang switching.
| Makipag-ugnayan sa Data |
| Uri | CYT93 |
| Makipag-ugnayan sa materyal | Silver alloy |
| Paglaban sa pakikipag-ugnayan | 100mΩ Max.(sa 1A 6VDC) |
| Rated load (Resistive load） | 20A/30A 250VAC |
| Max. paglipat kasalukuyan | 20A/30A |
| Max. pagpapalit ng boltahe | 250VAC |
| Max. switching power | 5000VA/7500VA |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 15ms Max. ( Walang diode) |
| Oras ng paglabas | 10ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min. 1000MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:1500VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 2500VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz , sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz , sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min. |
| Nakakasira | 100G Min. |
| Pagtitiis | Mechanical endurance （10800ops./h) | 10000000 ops.(sa temperatura ng kuwarto) |
| | Endurance ng kuryente (360ops./h) | 100000 ops.(sa temperatura ng kwarto) |
| Ambient na temperatura | -40℃~ 85℃( walang condensation) |
| Timbang | Tinatayang 28g |
Coil Data (sa 20℃)
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 180 | 27 | Tinatayang 0.9W | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum pinahihintulutang boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

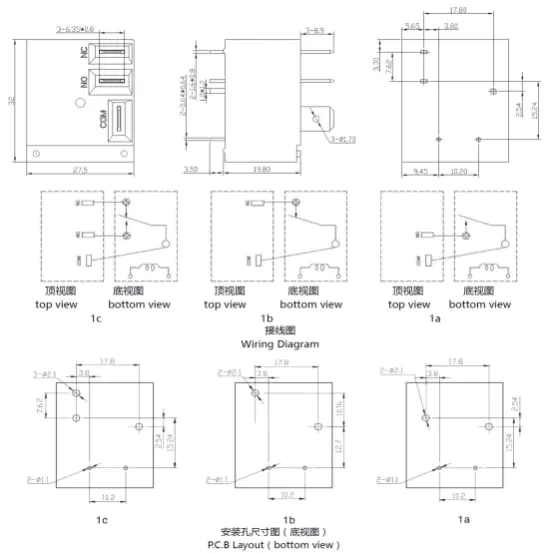

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)

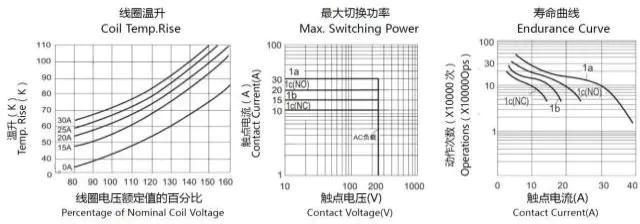

Mga Katangiang Kurba
Impormasyon sa Pag-order
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Uri： CYT93
2: Bilang ng Pole: 1-1Pole
3: Pagsasaayos ng Contact: : A Form A ; B Form B ; C Form C
4: Nominal Boltage: 5,6,9,12,15,18,24,48VDC
5: Kulay ng Enclosure: H-Black
6: Coil Pwor: D-0.9W
7: Proteksiyon Konstruksyon: S-Flux proofed,
SH- Sealed type na puwedeng hugasan
8: Espesyal na Parameter: Nil-Standard uri
Liham o numero-Espesyal na kinakailangan
Ang mga flux-proof relay ay hindi maaaring gamitin sa kapaligiran na may mga pollutant tulad ng H2S, SO2, NO2, alikabok, atbp.
Ang paglilinis ng tubig o pagpoproseso sa ibabaw ay hindi iminumungkahi pagkatapos na ma-assemble ang mga flux-proof relay sa PCB.
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
