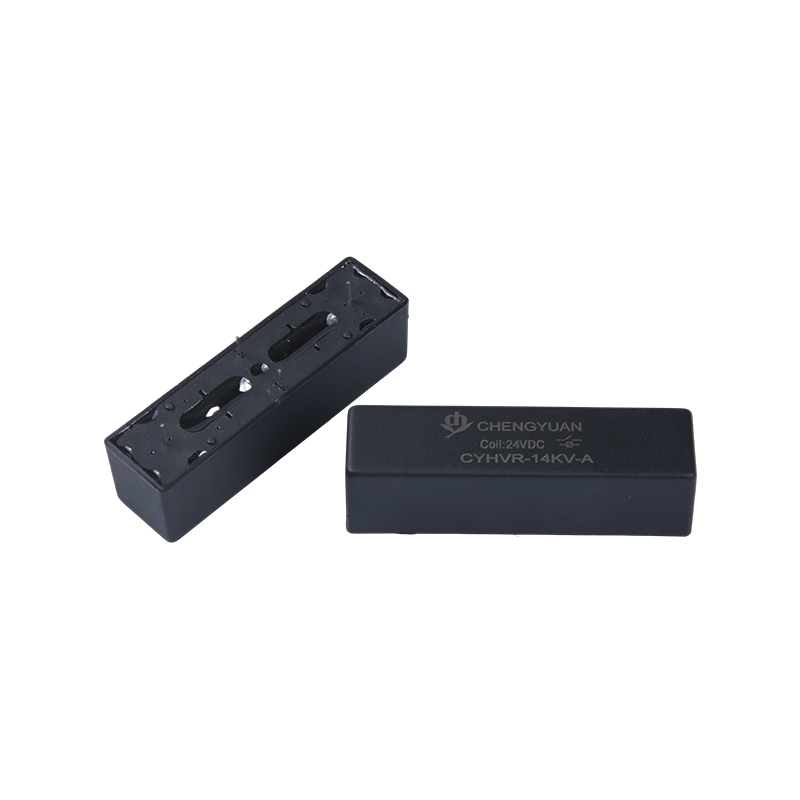

Mga Tampok ng Produkto:
High Current Switching: Pinapanatili ang kapasidad ng load na 3A kahit na sa mga high-voltage na kapaligiran, na sumusuporta sa mga kinakailangan sa switching kung saan magkakasamang nabubuhay ang mataas na boltahe at mataas na kasalukuyang.
Maaasahang Pagganap ng Pag-iisa: Gumagamit ng teknolohiya ng reed switch upang magbigay ng mahusay na paghihiwalay ng signal, na tinitiyak ang kaligtasan ng control system.

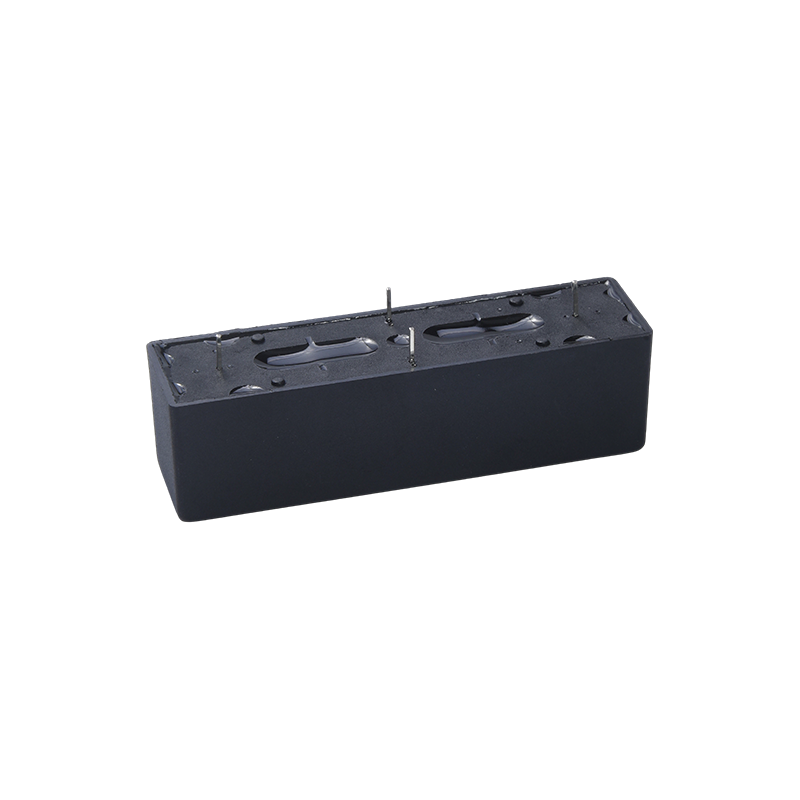

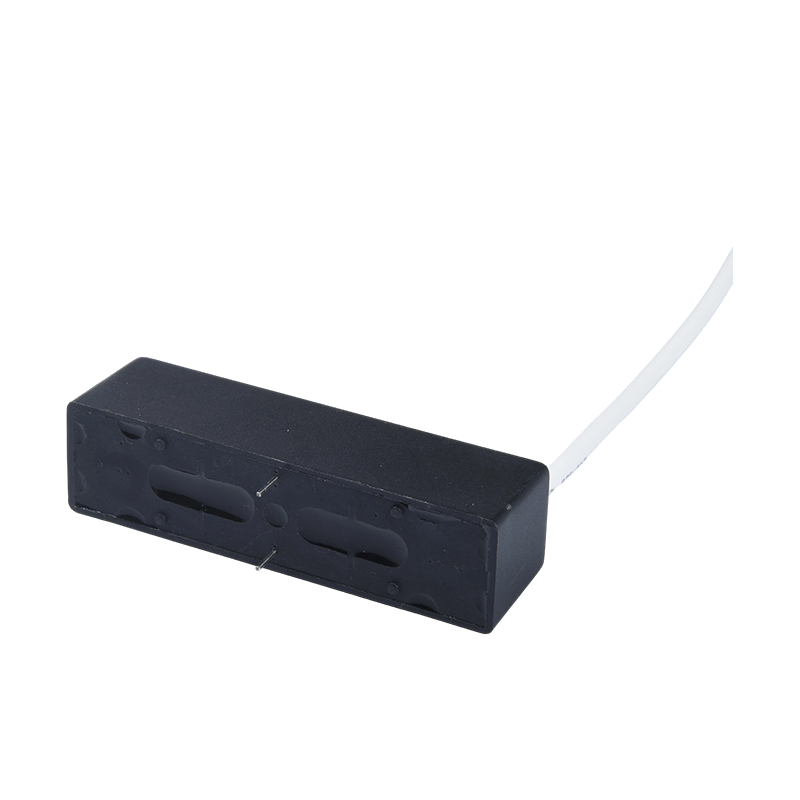

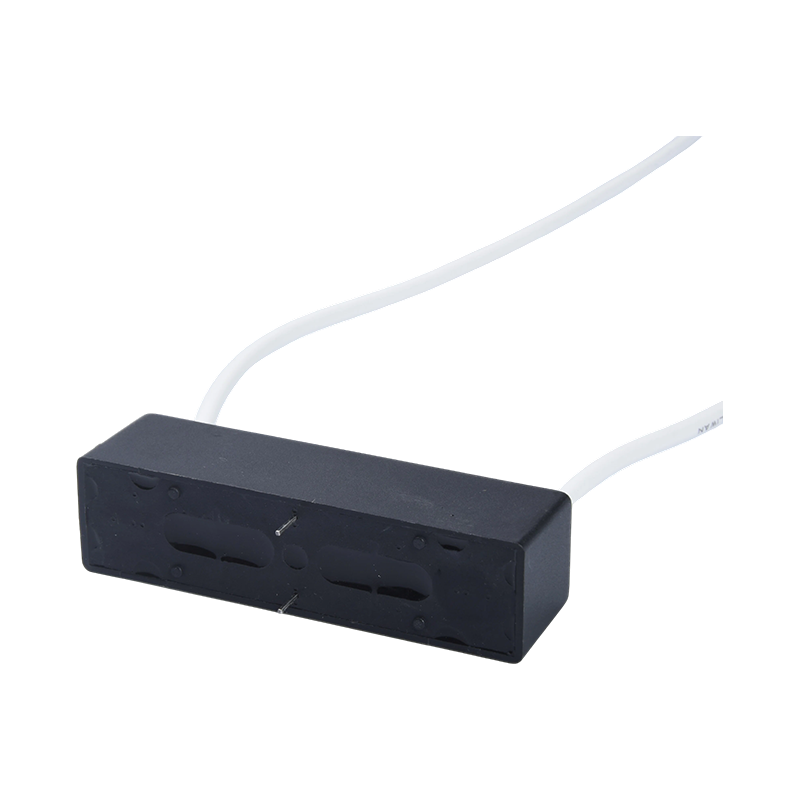

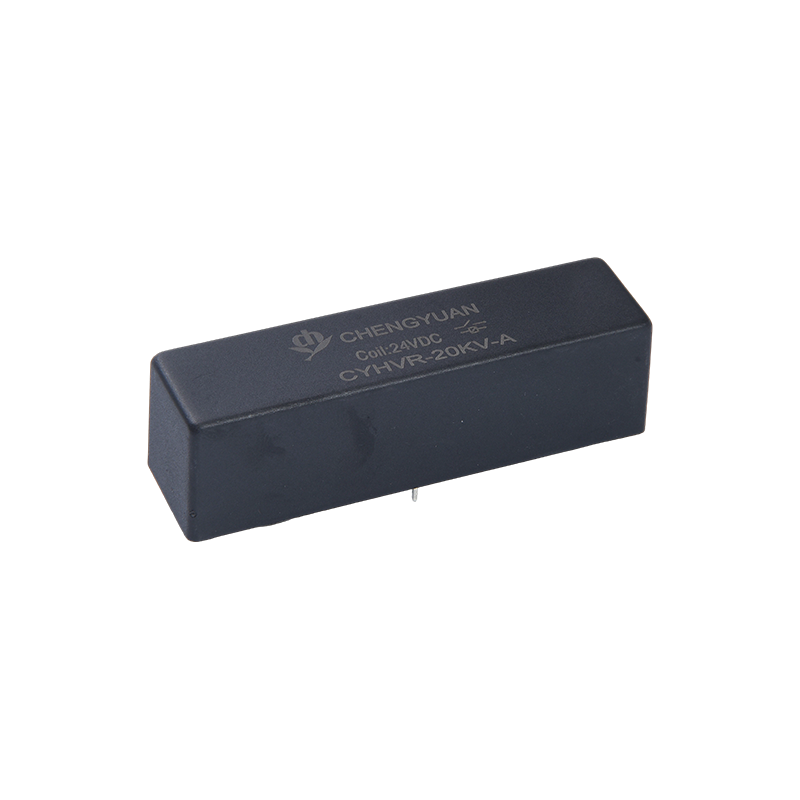

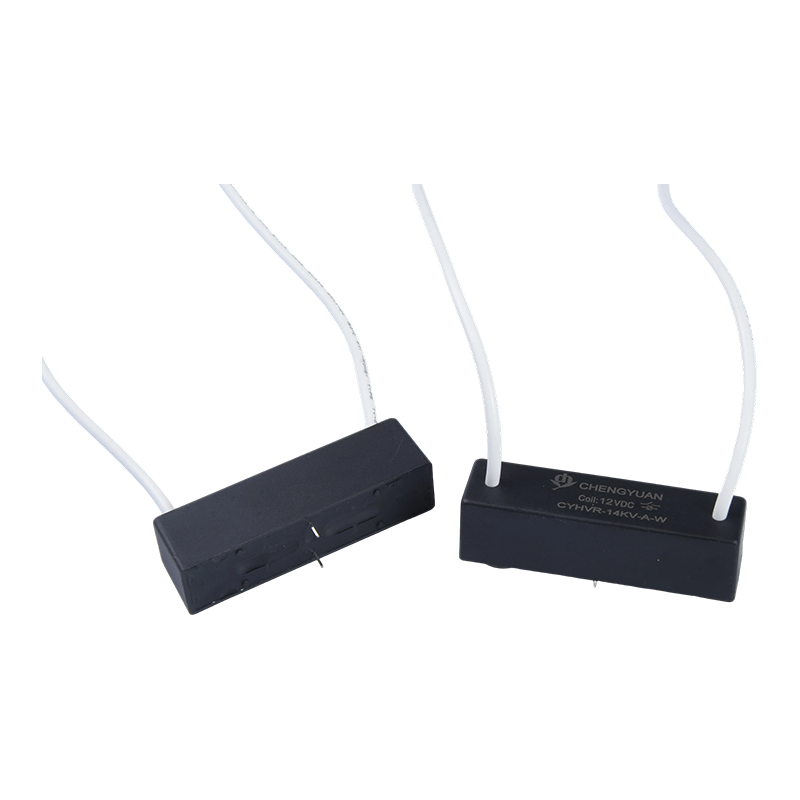

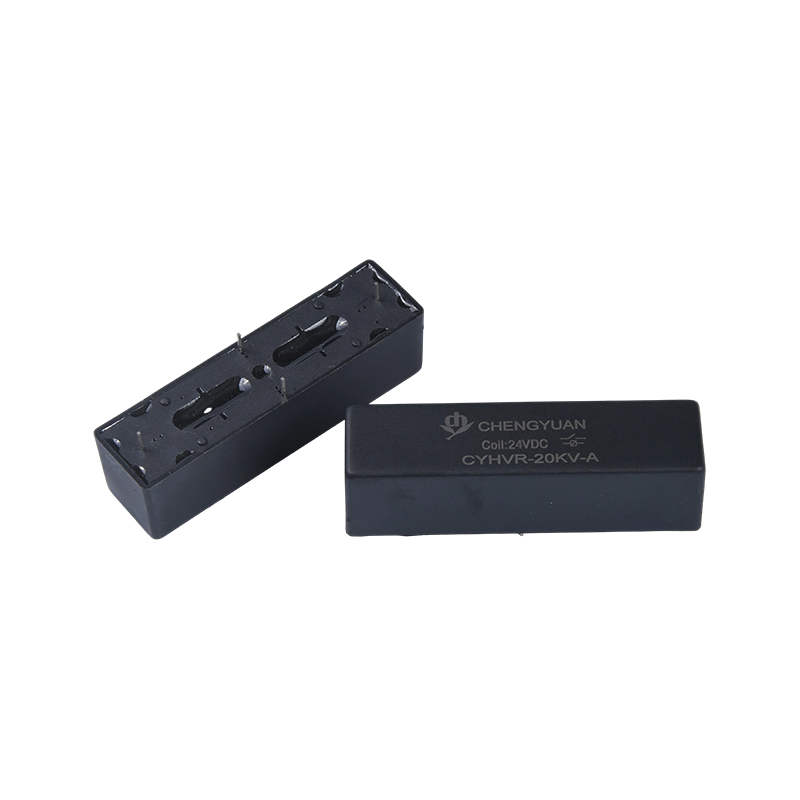

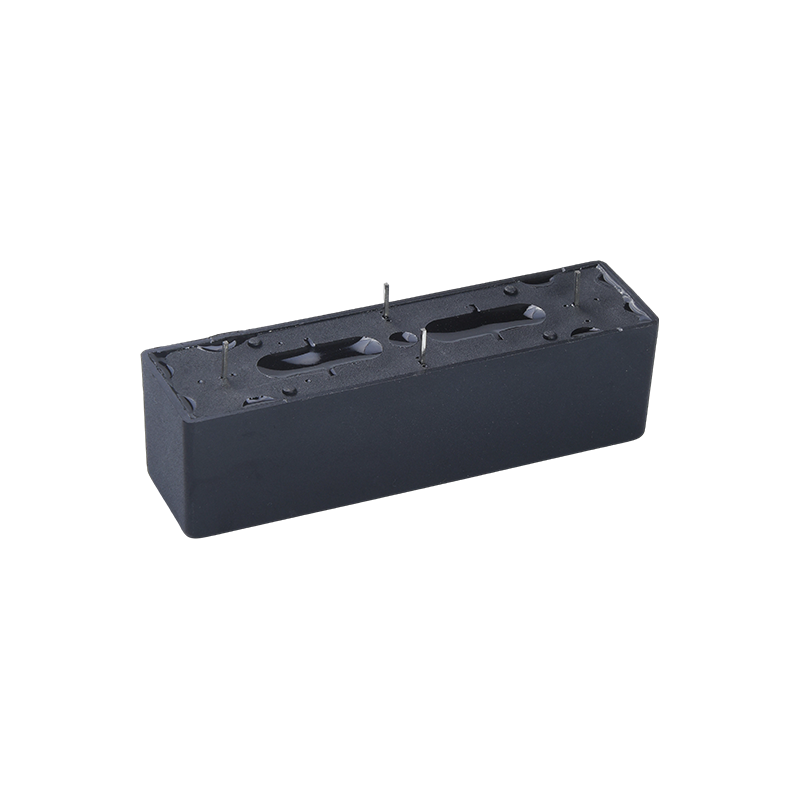

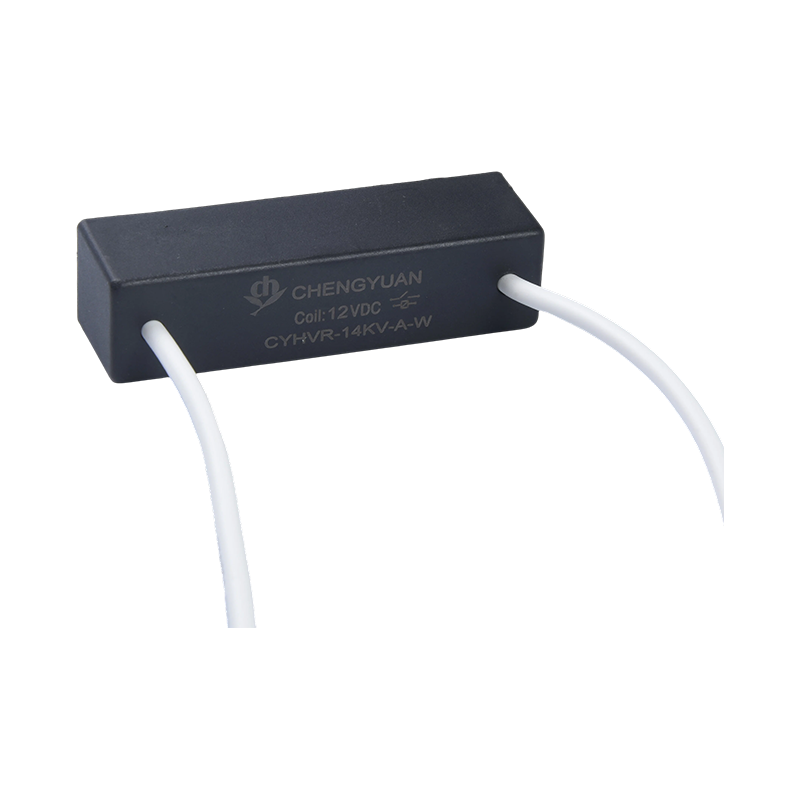

Flexible na Mga Opsyon sa Pag-install: Magagamit sa dalawang configuration: Uri ng PCB at PCB na may uri ng wire, na umaangkop sa iba't ibang layout ng circuit board at mga kinakailangan sa distansya ng high-voltage na gumagapang.
Malawak na Saklaw ng Boltahe ng Coil: Ang boltahe ng coil ay mula 5VDC hanggang 24VDC, na nagpapadali sa pagiging tugma sa mga karaniwang control circuit.
Mga Karaniwang Aplikasyon:
Mga Bagong Sistema ng Enerhiya: Ginagamit sa mga photovoltaic (PV) inverters at energy storage system para sa pagpapalit ng mataas na boltahe na DC busbar at pagkontrol sa pag-charge at pagdiskarga.
High-Voltage Test Equipment: Nagsisilbing core switching component sa mga high-voltage tester para makatiis sa boltahe na pagsubok at insulation detection.
Power Electronics: Nagbibigay ng awtomatikong proteksyon ng circuit at kontrol sa mga high-voltage power converter.
Aerospace: Angkop para sa mga high-voltage control circuit sa avionics equipment, na nakakatugon sa mahigpit na mga pamantayan sa kaligtasan.
Industrial High-Voltage Control: Ginagamit sa industrial automation para sa high-voltage na proteksyon ng kagamitan at circuit switching control.
| Rating ng Contact |
| Pag-aayos ng Contact | 1 Form A 1 Form B |
| Rating ng Contact | 50W |
| Max.Switching Voltage (DC o AC PEAK) Max | DC.7.5KV, |
| Breakdown Voltage Min | DC.10KV |
| Max.Switching Current | 2.0A |
| Max. Dalhin ang Kasalukuyan | 3.0A |
| Operation Buhay | Electrical | DC.10000V-1mA 0.5X106 MIN Operations(R.L.) |
| Mekanikal | 1*108 MIN Operations(R.L.) |
| Parameter ng likid (23℃) |
| Boltahe ng coil(VDC) | Coil Paglaban Ω± 10% | Normal na Kasalukuyang (mA) | Bitawan ang boltahe VDC(Min) (10% ng rated na boltahe) | Pick up Voltage VDC(Max) (80% ng rated na boltahe) |
| Na-rate | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Pag-iingat:1, Ang paggamit ng anumang boltahe ng coil mas mababa sa rated coil voltage ay makompromiso ang operasyon ng relay.
2. Ang boltahe sa pag-pick up at pag-release ay para lang sa mga layunin ng pagsubok at hindi dapat gamitin bilang pamantayan sa disenyo.
| Kondisyon ng operasyon |
| Makipag-ugnayan sa Resistance | 150mΩ |
| Pagkasira ng Boltahe | Buksan ang Mga Contact | DC10KV |
| Mga contact sa COIL | DC20KV |
| Paglaban sa pagkakabukod | Buksan ang Mga Contact | Buksan ang mga contact 1X109ΩMIN.(DC.100V) |
| Mga contact sa COIL | Mga contact para i-coil 1X109ΩMIN.(DC.100V) |
| Electromotive Capacitance | 2.0pF MAX. |
| Oras ng Operasyon | 4.0mS |
| Oras ng Pagpapalabas | 2.0mS |
| Panginginig ng boses | 20G(0~55Hz.1.5mm) |
| Shock | 30G(11mS,1/2Sin Wave) |
| Operating Temperatura | -20℃- 70℃ |
| Torage Temperatura | -35℃- 90℃ |
| Temperatura ng Paghihinang | 5 seg. max 260℃ |

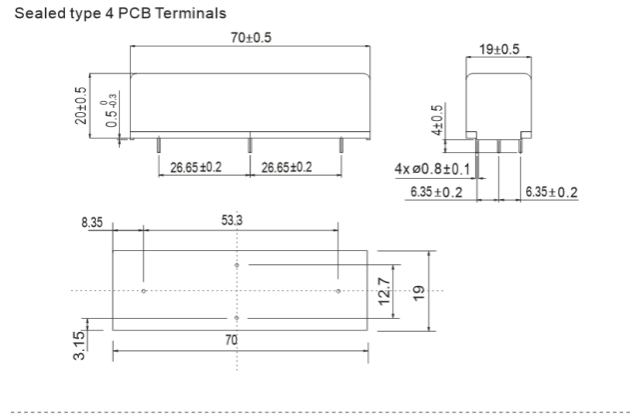

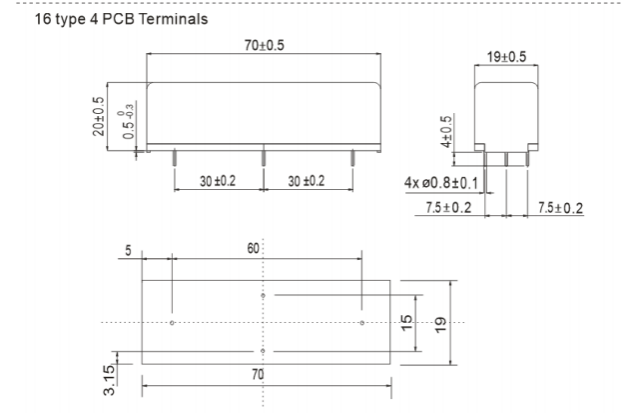

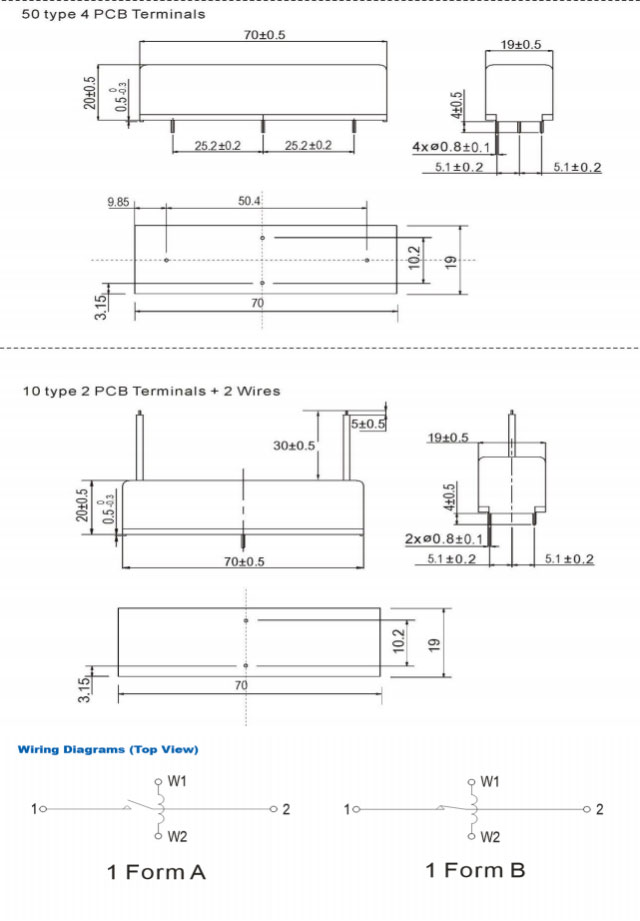

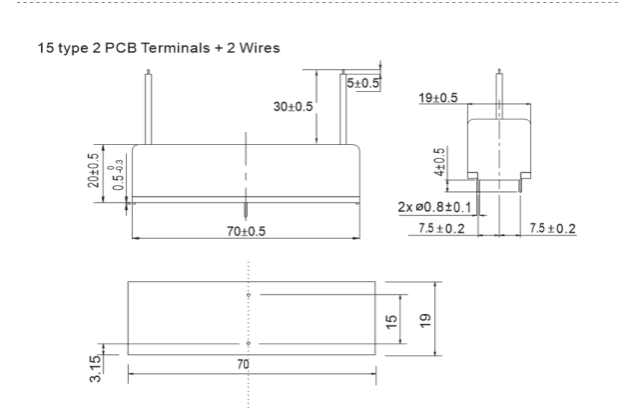

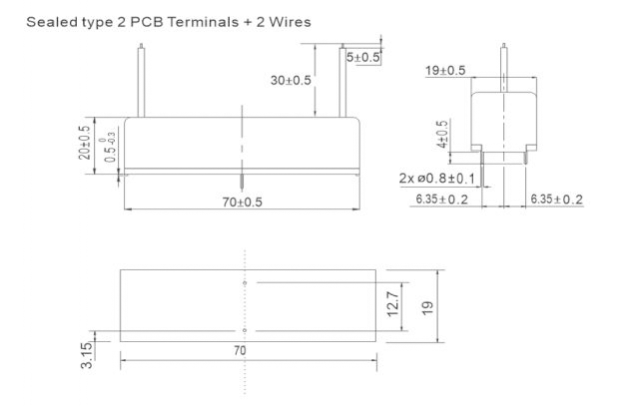

Mga Dimensyon(mm/Inch)
| Impormasyon sa pag-order |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, art number: CYHVR 2,Coil rated voltage(V): DC:12,24 3, Form ng Contact:A: Normal Open, B: Normal Close 4, Breakdown Voltage Min: DC:10 KV 5, Uri ng Terminal: NIL: Uri ng PCB, W: PCB Wire 6. Distansya ng terminal: NIL: Selyadong uri,15: 15 uri, 16:16 uri, 10:10 uri, 50:50 uri |
1. Ang Breakdown Voltage ay DC.15KV

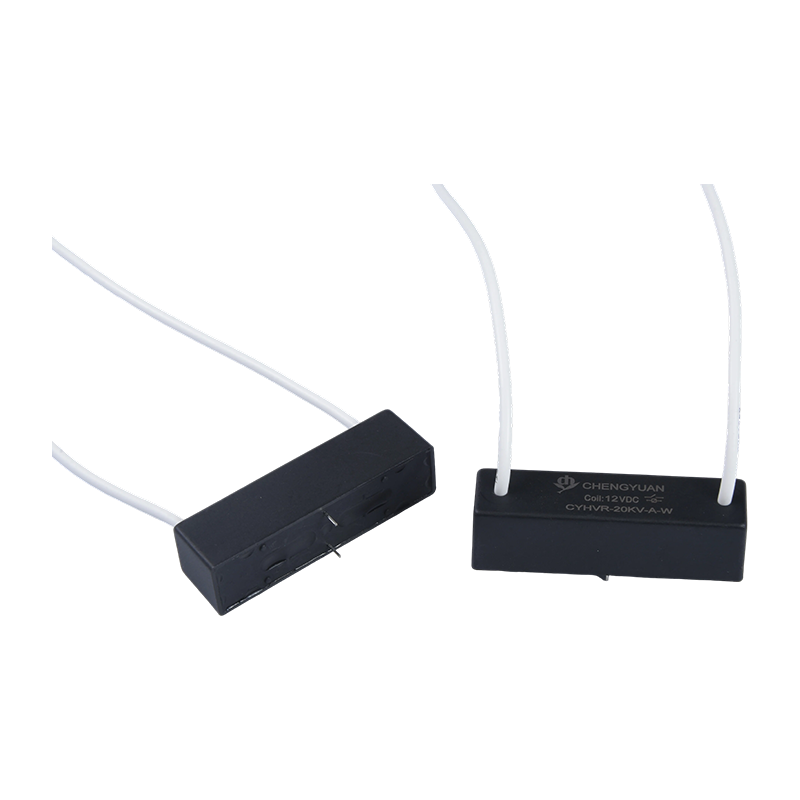

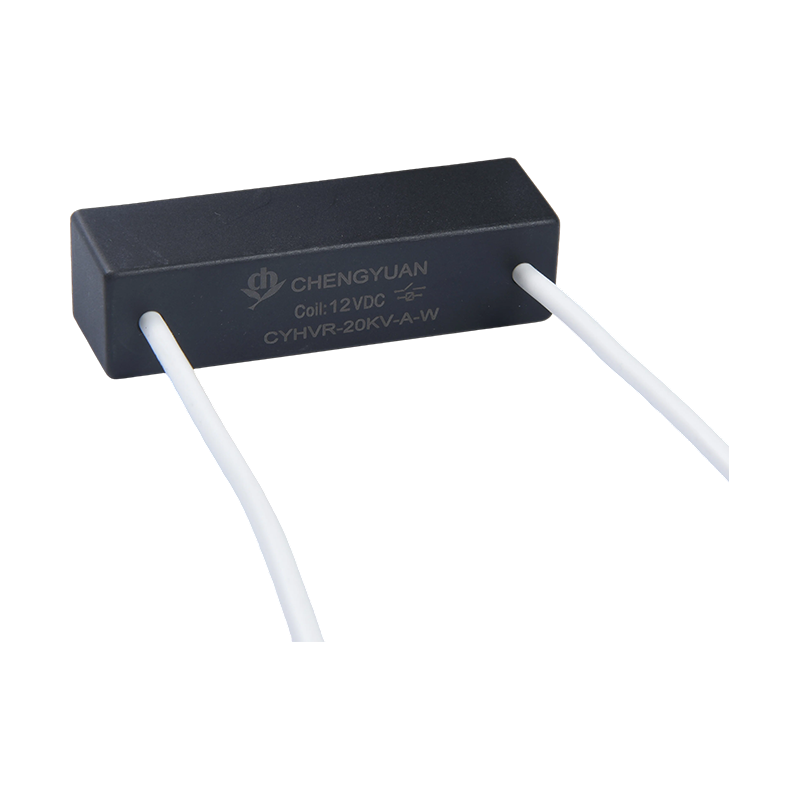

2, uri ng PCB, uri ng PCB Wire
| Rating ng Contact |
| Pag-aayos ng Contact | 1 Form A 1 Form B |
| Rating ng Contact | 50W |
| Max.Switching Voltage (DC o AC PEAK) Max | DC.10KV, |
| Breakdown Voltage Min | DC. 15KV |
| Max.Switching Current | 2.0A |
| Max. Dalhin Kasalukuyan | 3.0A |
| Operation Buhay | Electrical | DC.10000V-1mA 0.5X106 MIN Operations(R. L.) |
| Mekanikal | 1*108 MIN Operations(R.L.) |
