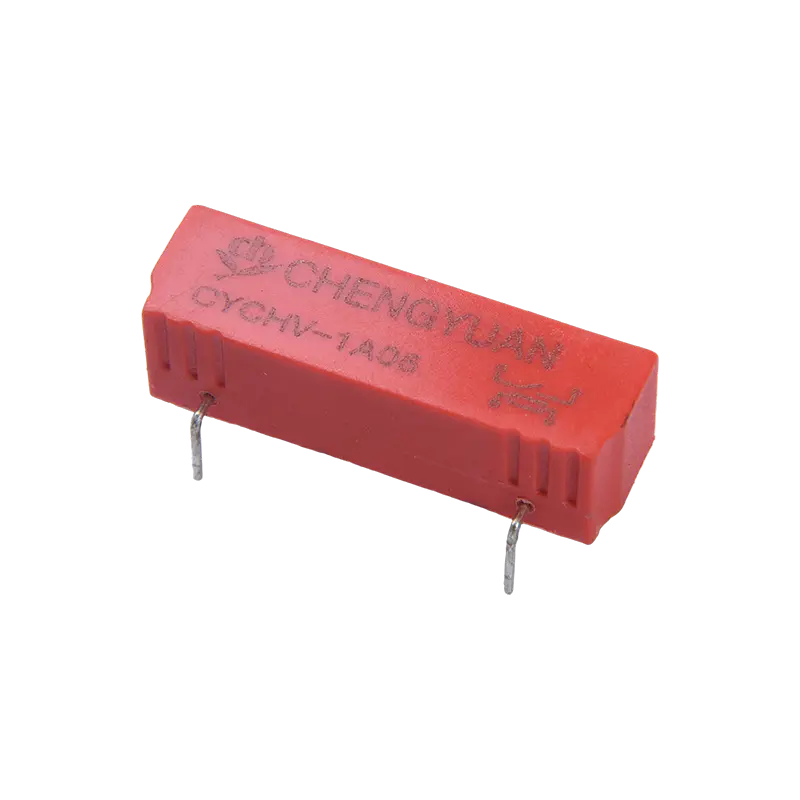

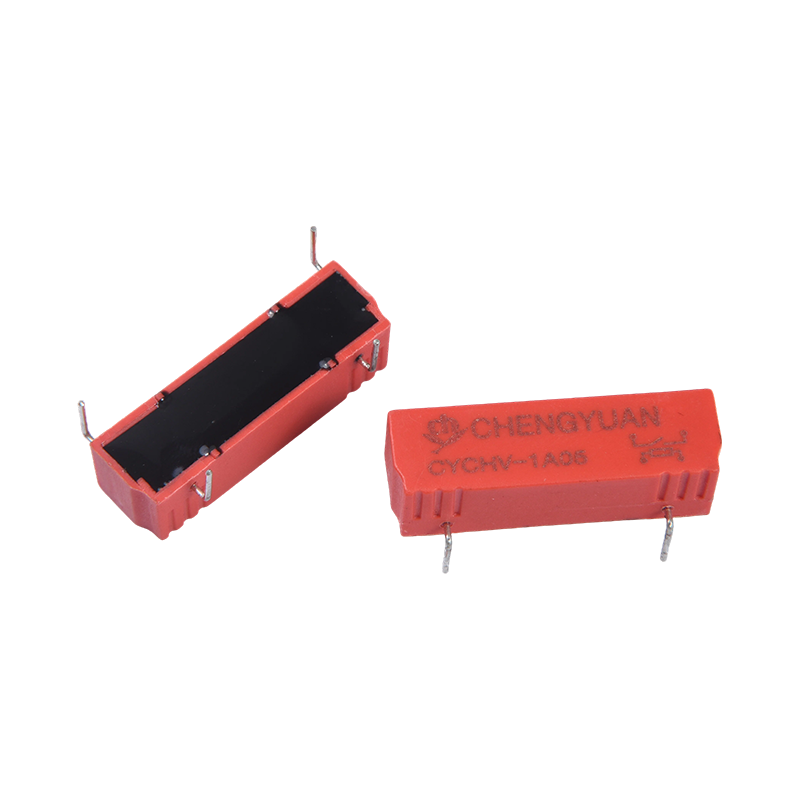

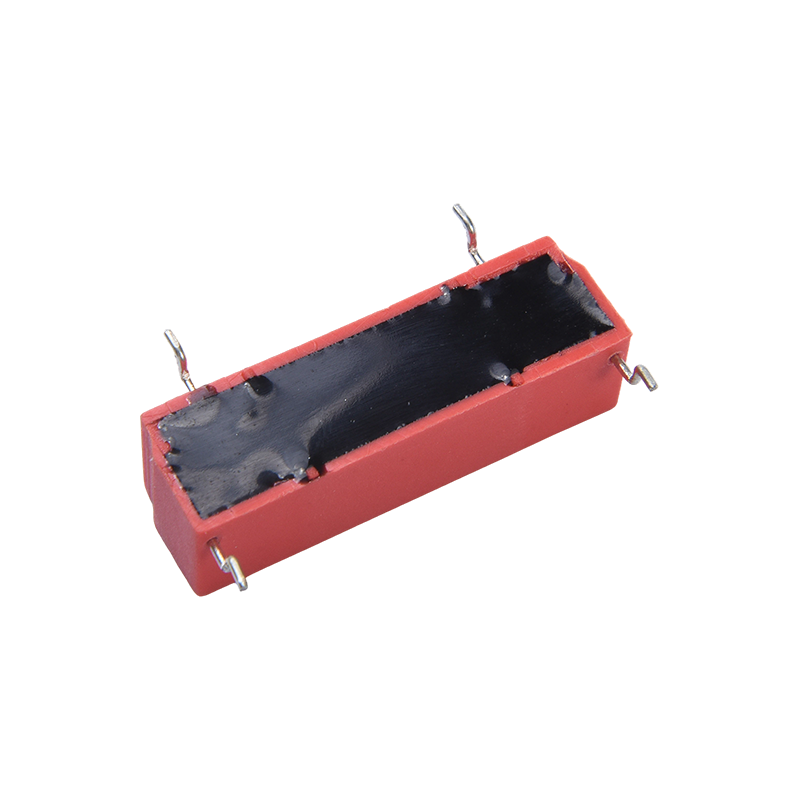

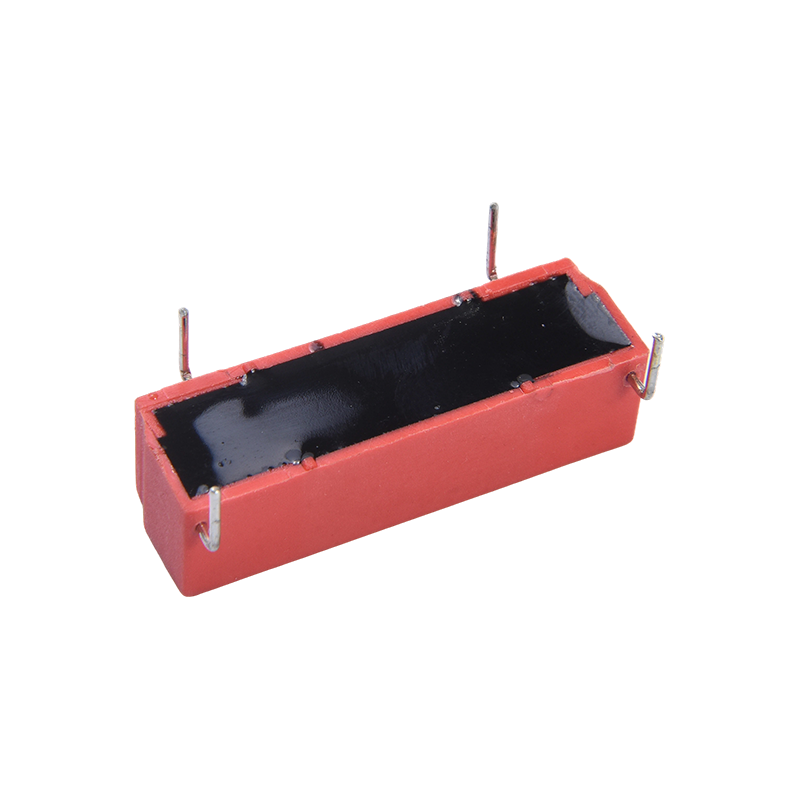

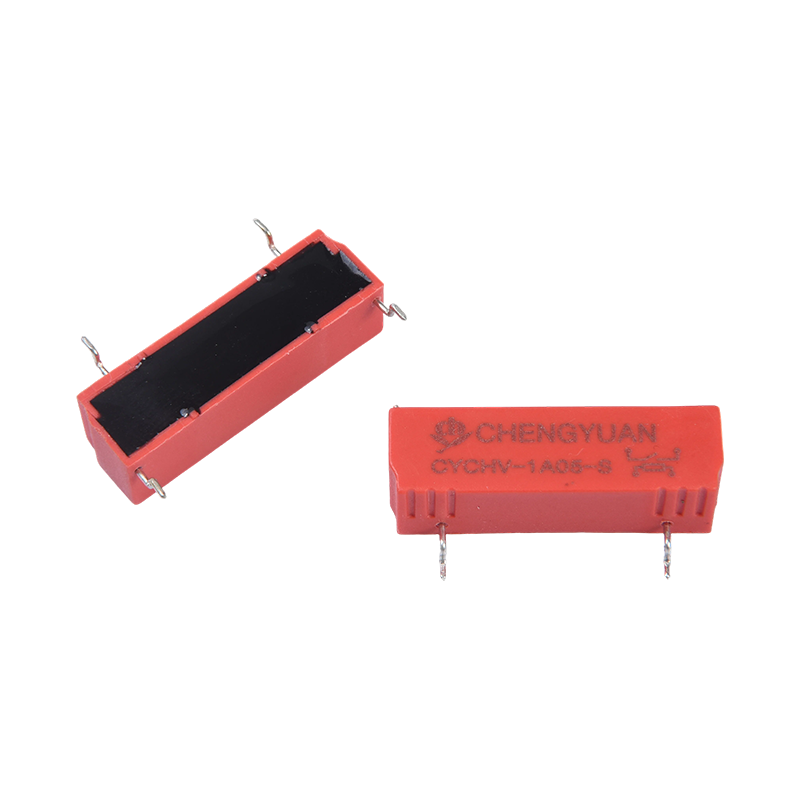

I. Istraktura ng Produkto at Mga Tampok ng Pag-install
1. Core Structure: Gumagamit ng sealed glass tube magnetic reed switch structure, na gumagamit ng magnetic field para kontrolin ang pagkilos ng reed switch, na nakakamit ng epektibong paghihiwalay ng mataas at mababang boltahe na mga circuit;
2. Miniaturized na Disenyo: Compact na laki, angkop para sa PCB mounting, pag-save ng panloob na espasyo sa pag-install at pagpapadali sa mga high-density na layout;
3. Katatagan ng Pagganap: Nagtatampok ng mataas na sensitivity, mahabang buhay ng makina, at malakas na pagtutol sa panghihimasok sa kapaligiran, na tinitiyak ang matatag na operasyon sa ilalim ng kumplikadong mga kondisyon sa pagtatrabaho.
II. Mga Pangunahing Pag-andar at Naaangkop na Sitwasyon
1. Mga Pangunahing Pag-andar: Nagbibigay ng paghihiwalay, paglipat, at kontrol ng mga circuit na may mataas na boltahe, habang nag-aalok din ng pag-detect ng signal, mababang kontrol sa pagkonsumo ng kuryente, at mga function ng switching na mataas ang pagiging maaasahan, na angkop para sa mga application na lumalaban sa pagsabog/moisture-proof;
2. Bagong Larangan ng Enerhiya: Naaangkop sa insulation detection at kasalukuyang mga sistema ng pamamahala sa mga de-koryenteng sasakyan, charging piles, inverters, energy storage equipment, atbp.
3. Field ng Pagsusuri at Instrumentasyon: Ginagamit sa mataas na boltahe na isolation application para sa mga instrumento, high-voltage power supply, at iba pang testing field;
4. Iba Pang Mga Sitwasyong High-Voltage: Angkop para sa automatic test equipment (ATE), mga medikal na device, photovoltaics, base station, at iba pang mga application na nangangailangan ng mataas na boltahe na paghihiwalay at maaasahang paglipat. IV. Paggamit ng Mga Pangunahing Kalamangan
1. Ultra-high voltage resistance: Napakahusay na mga katangian ng pagkakabukod at superyor na boltahe na makatiis sa pagganap sa pagitan ng mga contact at coils na tinitiyak ang ligtas na operasyon sa mga high-voltage na kapaligiran.
2. Miniaturization at high-voltage compatibility: Nakakamit ang high-voltage switching capabilities sa isang compact size, na nakakatugon sa dalawahang pangangailangan ng equipment miniaturization at high-voltage control;
3. Malawak na hanay ng mga aplikasyon: Sinasaklaw ang maramihang mga field ng aplikasyon na may mataas na boltahe gaya ng bagong enerhiya, mga instrumento sa pagsubok, kagamitang medikal, at mga komunikasyon, na nag-aalok ng malakas na versatility.
4. Mahabang buhay at mataas na pagiging maaasahan: Mahabang mekanikal na buhay, mataas na sensitivity, at makapangyarihang mga sertipikasyon ay nagbabawas sa mga gastos sa pagpapanatili ng kagamitan at mga panganib sa pagkabigo.
| Makipag-ugnayan sa Data |
| Uri | CYCHV |
| Makipag-ugnayan sa materyal | Mga haluang metal ng rhodium |
| Pag-aayos ng Contact | 1A |
| Paglaban sa pakikipag-ugnayan | ≤ 150 mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. paglipat kasalukuyan | 1A |
| Max. pagpapalit ng boltahe | 1500VAC/1000VDC |
| Max. Dinadala Kasalukuyan | 2.5A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | ≤ 1.5ms Max. |
| Oras ng paglabas | ≤ 0.5ms Max. |
| Paglaban sa pagkakabukod | Min 10000MΩ (sa 100VDC,RH<45%) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact: Standard3000VDC High-pressure type3500VDC |
| Sa pagitan ng coil at contact: 7000VDC |
| Panlaban sa vibration | 10-55Hz,20g |
| Shock resistance | 1/2 kalahating sine wave, 11ms, 3 axial, 30G |
| Pagtitiis | Mechanical endurance （10800ops./h) | 100000000 ops.(sa room temperature) |
| Electrical endurance (360ops./h) | 100000 ops.(sa temperatura ng kuwarto) |
| Temperatura sa paligid | -40 ℃~ 105 ℃ |
| Timbang | Tinatayang 4.5g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 40 | 120 | 0.2 | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag apple maximum pinahihintulutang boltahe sa coil para higit sa 10 minuto upang iwasan ang pag-overheat ng thd coil.

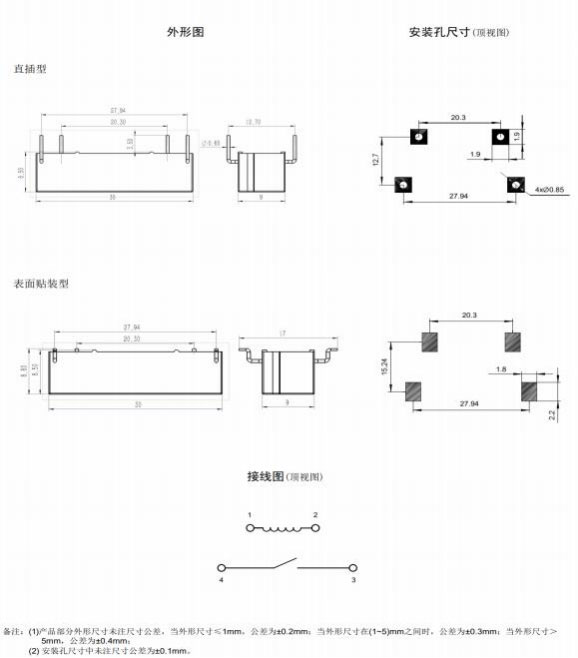

Dimensyon ng outline, Wiring diagram, PCB layout (Unit:mm)
Impormasyon sa Pag-order
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Uri：CYCHV
2: Bilang ng Pole: 1-1Pole
3: Pagsasaayos ng Pakikipag-ugnayan: A Mula kay A
4: Nominal Voltage: 5,12,24VDC
5： Mounting form：（THT) ; S （ SMT）
6: Espesyal Parameter: Nil-Standard uri
Liham o numero-Espesyal na kinakailangan
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng parameter para sa bawat posibleng application. Kaya, dapat na nasa tamang posisyon ang mga user na pumili
angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa case bago gamitin. Kung may anumang query, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
