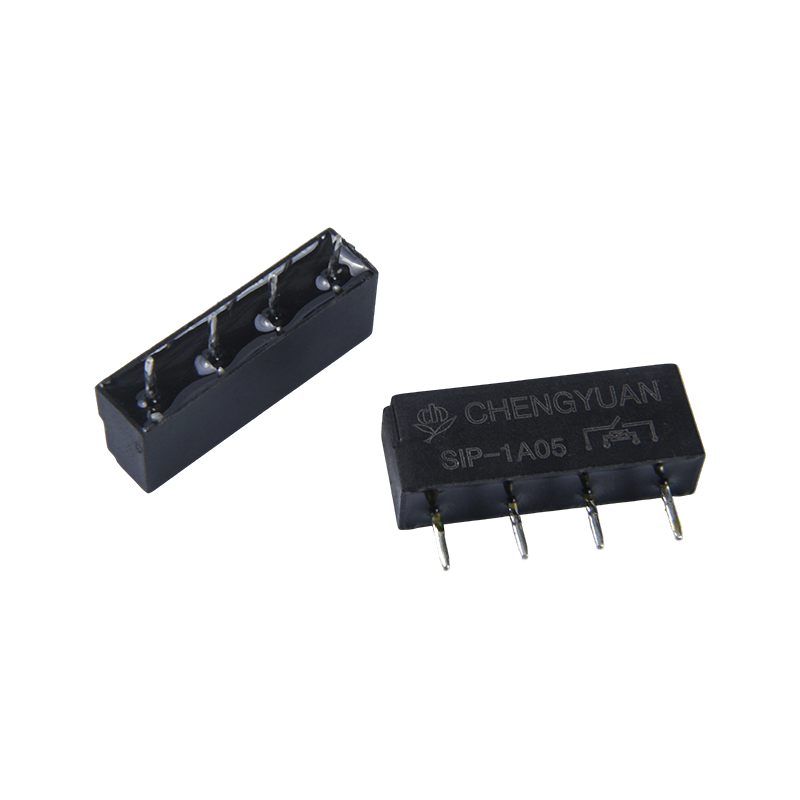

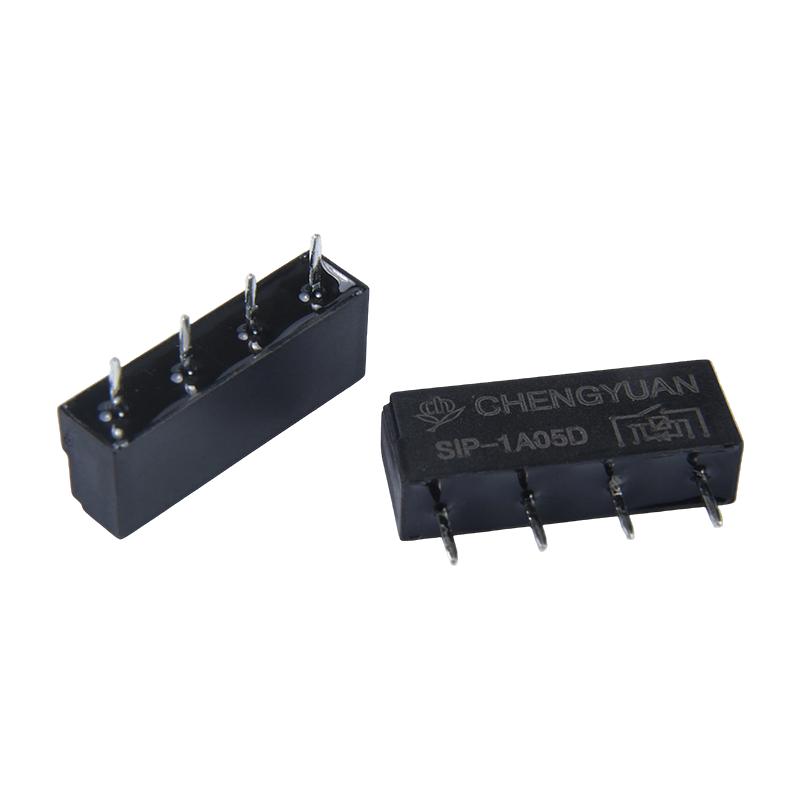

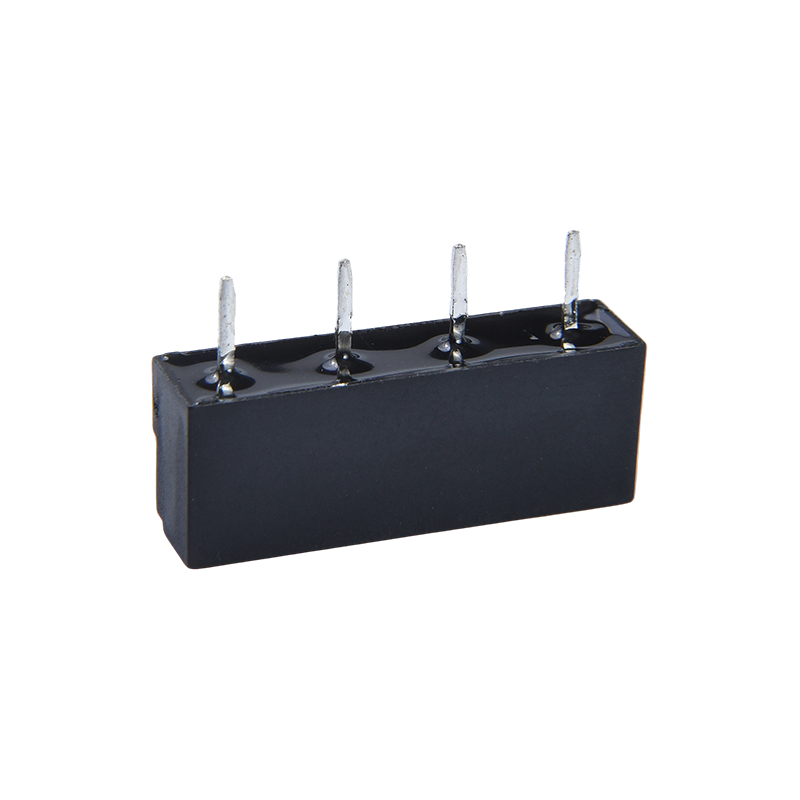

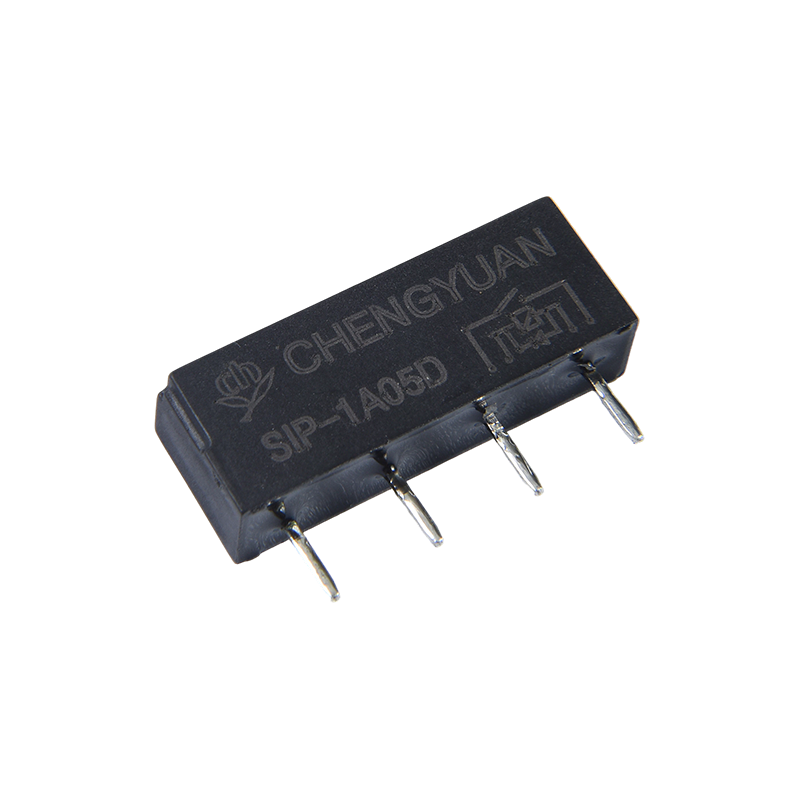

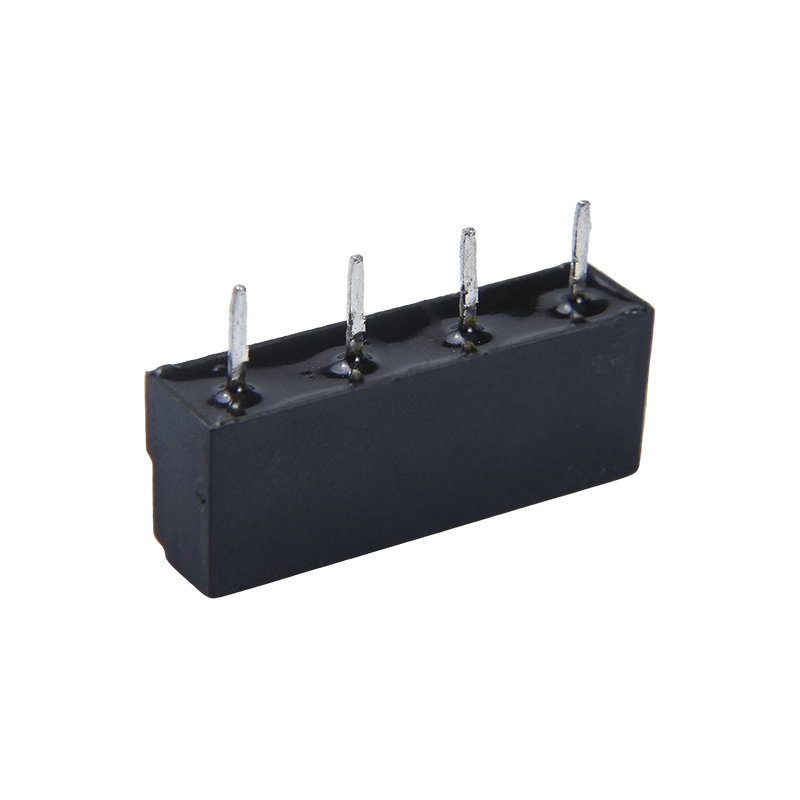

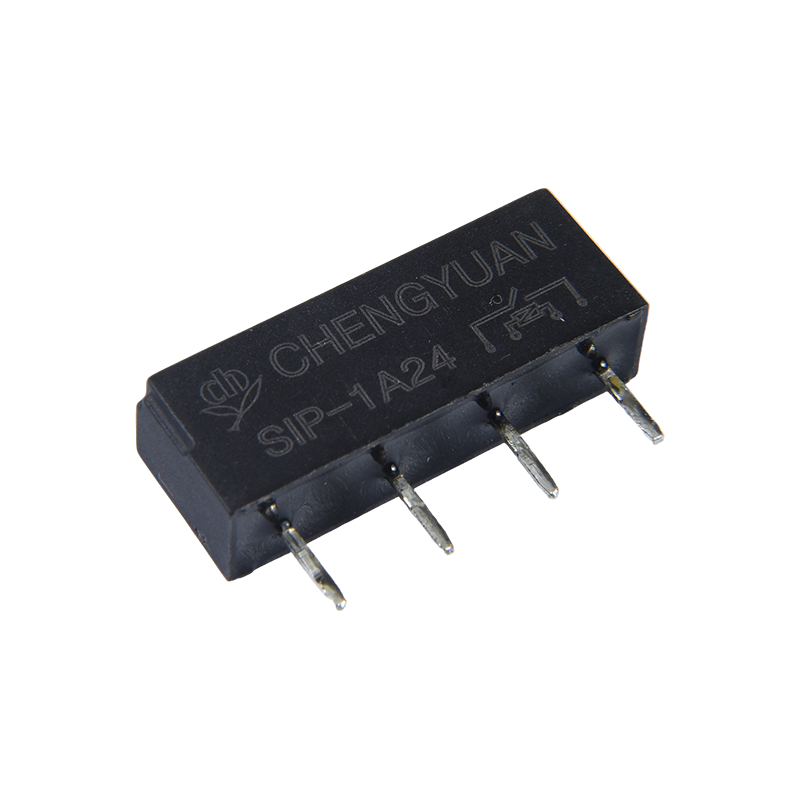

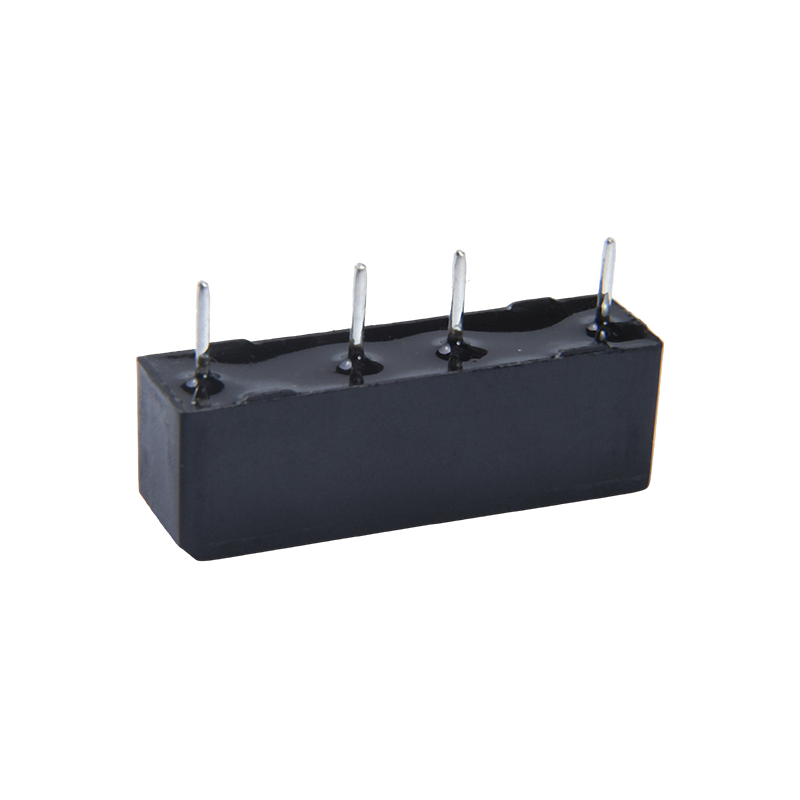

1. Mga kalamangan
Mga Ganap na Naka-sealed na Contact: Ang reed switch ay selyadong sa isang inert gas, pinoprotektahan ang mga contact mula sa alikabok at oksihenasyon, na nagbibigay ng pangmatagalang matatag na contact resistance at napakataas na pagiging maaasahan.
High-Speed Switching Performance: Ang maliit na masa ng reed switch ay nagbibigay-daan para sa mabilis na operasyon (ang oras ng paglipat ay karaniwang nasa milliseconds), na angkop para sa mga application na nangangailangan ng mabilis na signal sampling o switching.
Mababang Pagkonsumo ng Power at Mataas na Paghihiwalay: Mababang pagkonsumo ng kuryente sa drive ng coil, mataas na resistensya ng insulation at boltahe na makatiis sa pagitan ng mga contact at coil, nakakamit ang mahusay na signal isolation at mga kakayahan sa anti-interference.
2. Mga Pangunahing Tampok
Contact Capacity: 0.5A @ 125VAC / 24VDC, partikular na idinisenyo para sa pagpapalit ng mga low-level na signal, signal ng sensor, o maliliit na kasalukuyang load.
Compact Package: SIP (Single In-line Package) na disenyo ng pin na may karaniwang pin spacing, nagtitipid ng espasyo sa PCB at nagpapadali sa awtomatikong pagpupulong o pagpasok.
Malapad na Boltahe sa Pagmamaneho: Sinusuportahan ng coil ang 3 hanggang 24VDC na boltahe, tugma sa mga karaniwang antas ng lohika at mga boltahe ng kontrol.
Mahabang Buhay ng Serbisyo: Dahil sa selyadong proteksyon, ang mekanikal at elektrikal na buhay sa ilalim ng rated load ay higit na mataas kaysa sa open-type na electromagnetic relay na may parehong laki.
3. Pangunahing Aplikasyon
Kagamitan sa Pagsubok at Pagsukat: Ginagamit sa mga high-precision na multimeter, data acquisition card, at automatic test equipment (ATE) para sa paglipat ng signal path at multiplexing.
Komunikasyon at Seguridad: Pinagsama sa mga programmable switch, security alarm system, at access control system para sa signal isolation at interface switching circuits.
Medical Electronics: Ginagamit sa mga medikal na kagamitan sa pagsubaybay upang lumipat sa mababang antas ng analog signal tulad ng bioelectrical signal, na nangangailangan ng mataas na paghihiwalay at mababang ingay.
Industrial Control Signal Isolation: Sa PLC analog input modules at sensor interface, nagbibigay ito ng electrical isolation at proteksyon sa pagitan ng mga field signal at control system.
Makipag-ugnayan sa Data
| Uri | SIP |
| Makipag-ugnayan sa materyal | Ru/Rh |
| Paglaban sa pakikipag-ugnayan | ≤ 100mΩ Max.(sa 1A 16VDC) |
| Rated load (Resistive load） | 0.1A125VAC /0.5A 24VDC |
| Max. paglipat kasalukuyan | 0.5A |
| Max. pagpapalit ng boltahe | 200VAC |
| Max. switching power | 10VA(AC)/10W(DC) |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 0.55ms Max. |
| Oras ng paglabas | 0.2ms Max. |
| Paglaban sa pagkakabukod | Min 100MΩ (sa 500VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact:200VAC, 50/60Hz para sa 1min |
| Sa pagitan ng coil at contact : 1400VAC , 50/60Hz para sa 1min |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude na 1.5 mm |
| Functional | 10-55Hz, sa double amplitude na 1.5 mm |
| Shock resistance | Functional | 20G Min |
| Nakakasira | 100G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 100000000 ops.(sa temperatura ng kwarto) |
| Endurance ng kuryente (360ops./h) | 10000000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -40℃~ 85℃(walang condensation) |
| Timbang | Tinatayang 1.6g |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 3 | 0.012 | 250 | Tinatayang 0.036W | 75% ng nominal boltahe | 10% ng nominal boltahe | 130% ng nominal na boltahe |
| 5 | 0.01 | 500 | Tinatayang 0.05W |
| 12 | 0.012 | 1000 | Tinatayang 0.144W |
| 24 | 0.012 | 2000 | Tinatayang 0.288W |
Ang data na ipinakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

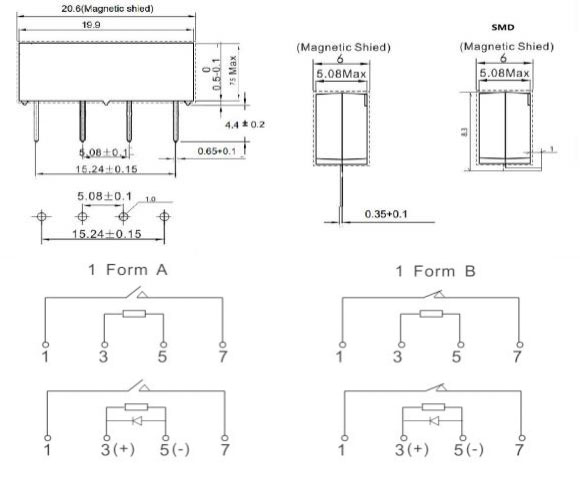

Outline dimension, Wiring diagram, PCB layout (Unit:mm)
Impormasyon sa Pag-order
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Uri: SIP
2: Bilang ng Pole: 1-1Pole
3: Pag-aayos ng Contact: C Mula sa C ; H Mula sa A ; B Mula sa B
4: Nominal na Boltahe: 3.5, 12, 24VDC
5: Coil transient suppression: DWith diode; NIL: Pamantayan
6: May shielding cover: M ， NIL Standard
7: SMD, NIL Standard
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng mga parameter para sa bawat posibleng aplikasyon. Kaya, ang mga gumagamit ay dapat na nasa tamang posisyon upang pumili
Angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa kaso bago gamitin. Kung mayroong anumang katanungan, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, responsibilidad ng user na tukuyin kung aling produkto ang dapat gamitin.
