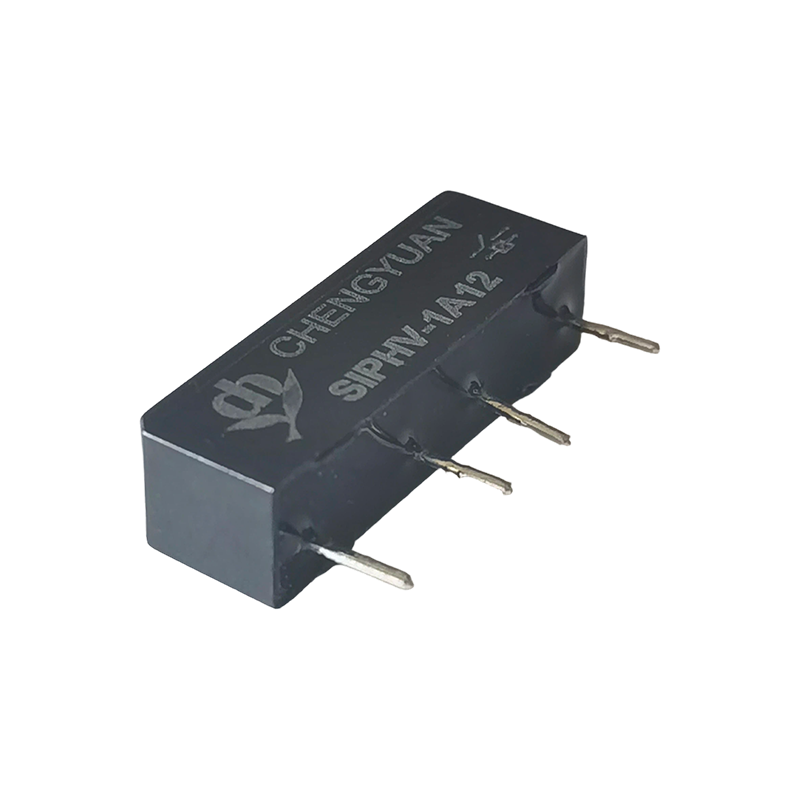

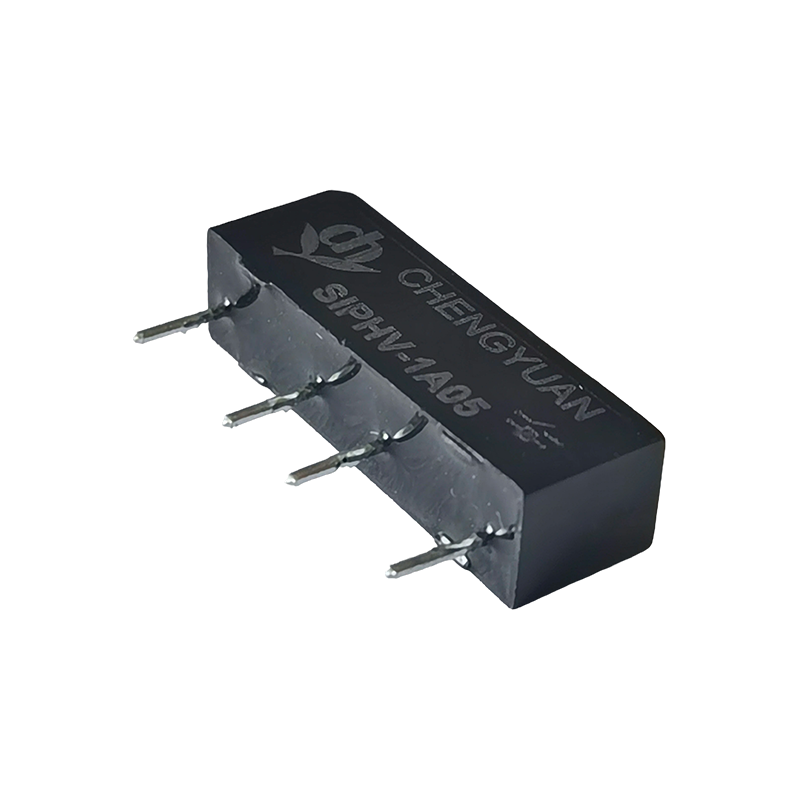

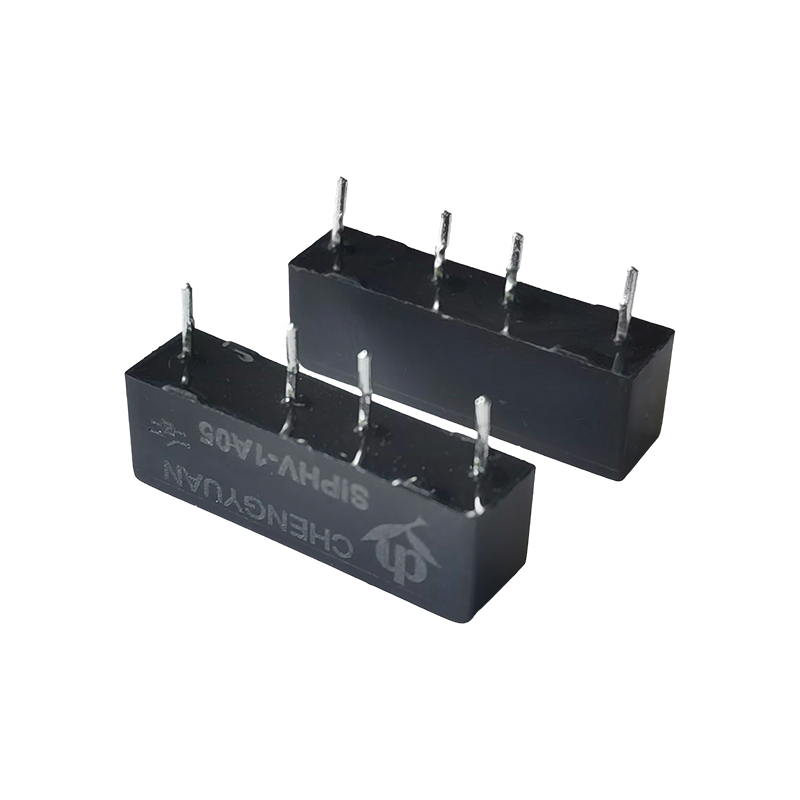

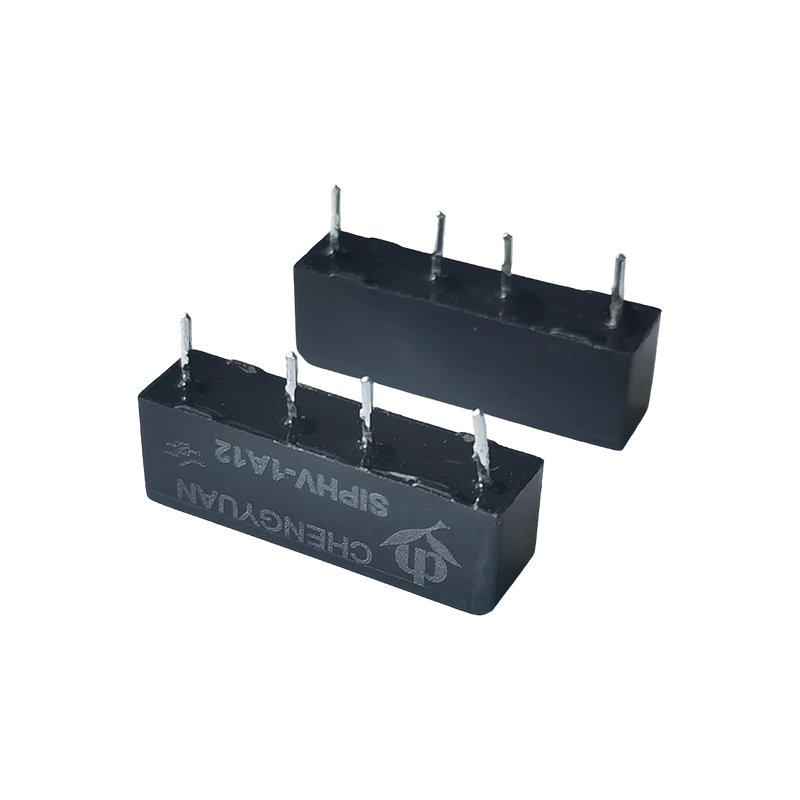

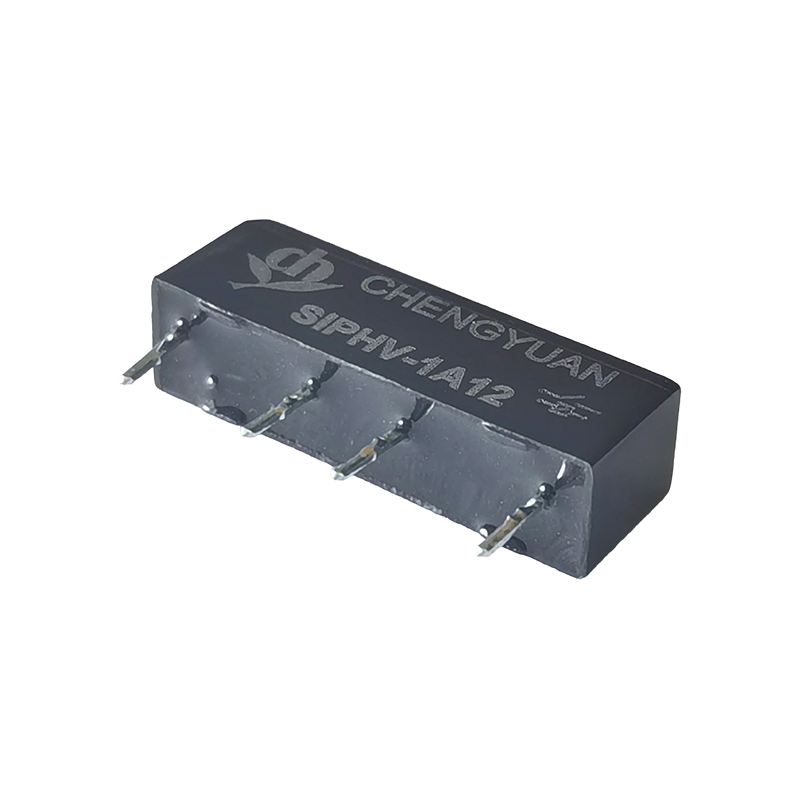

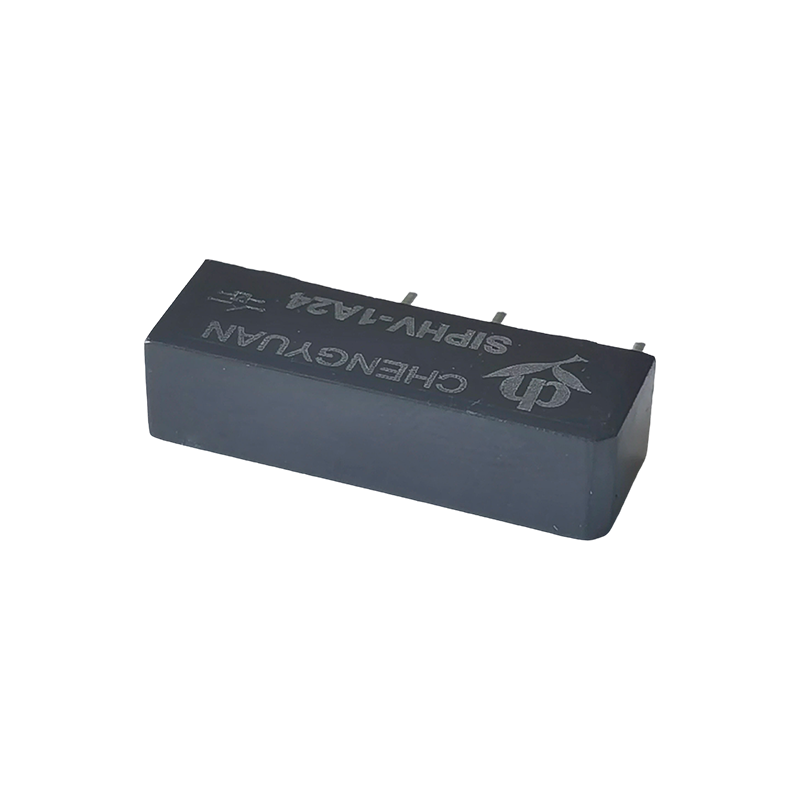

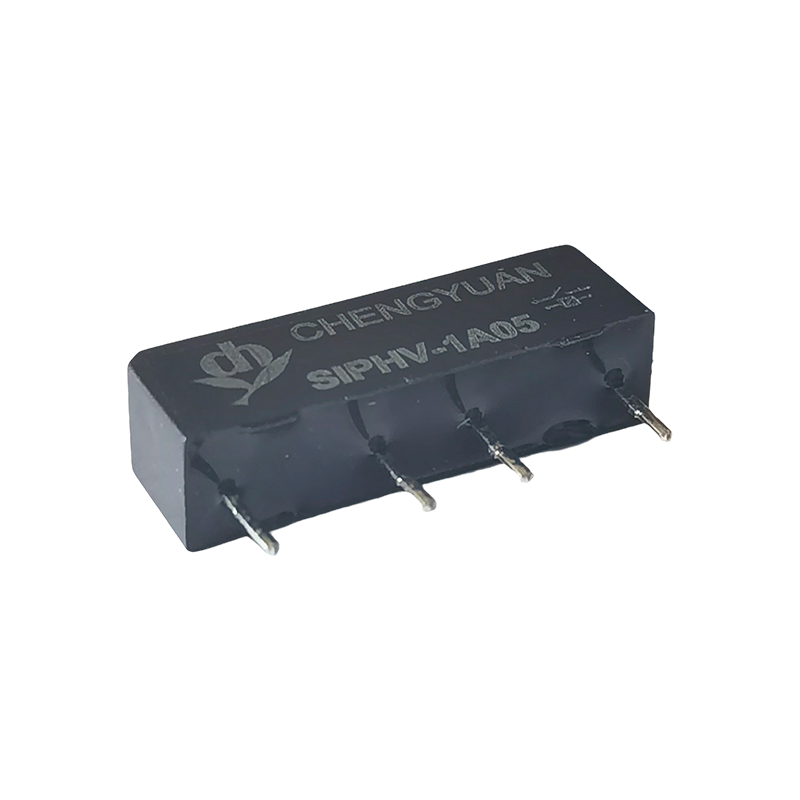

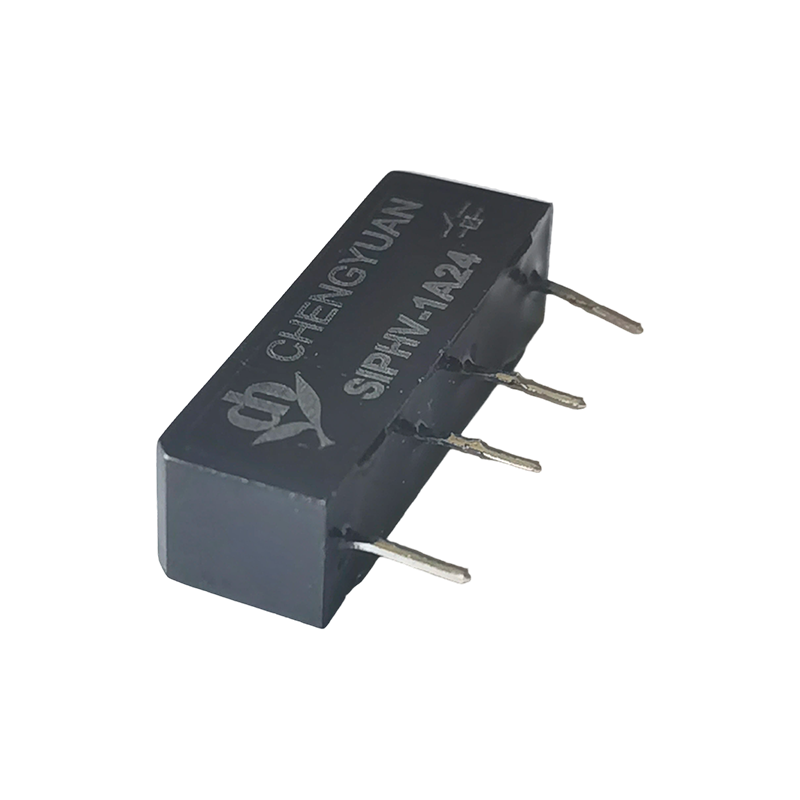

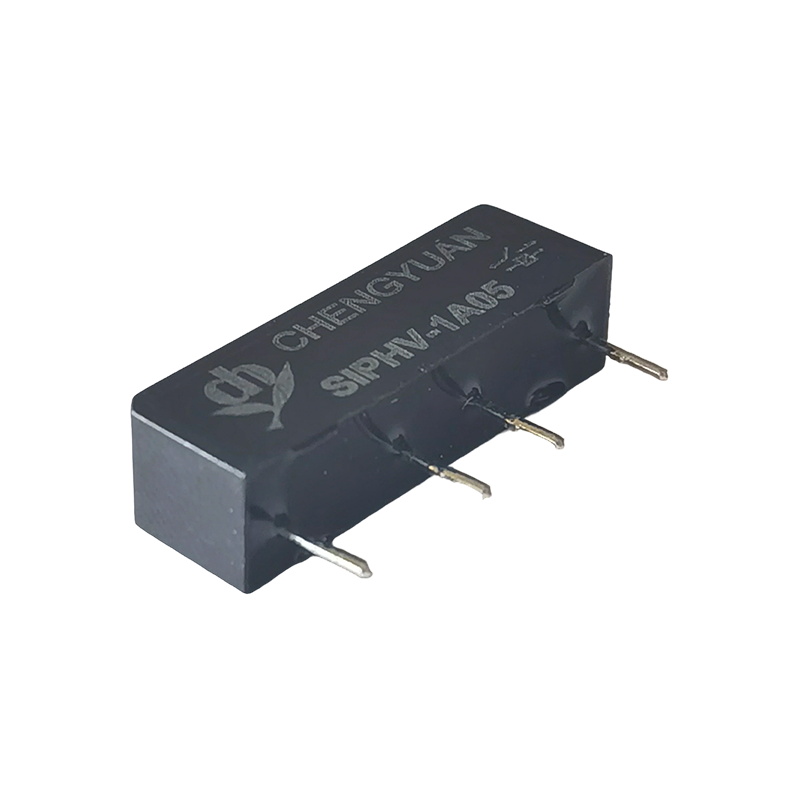

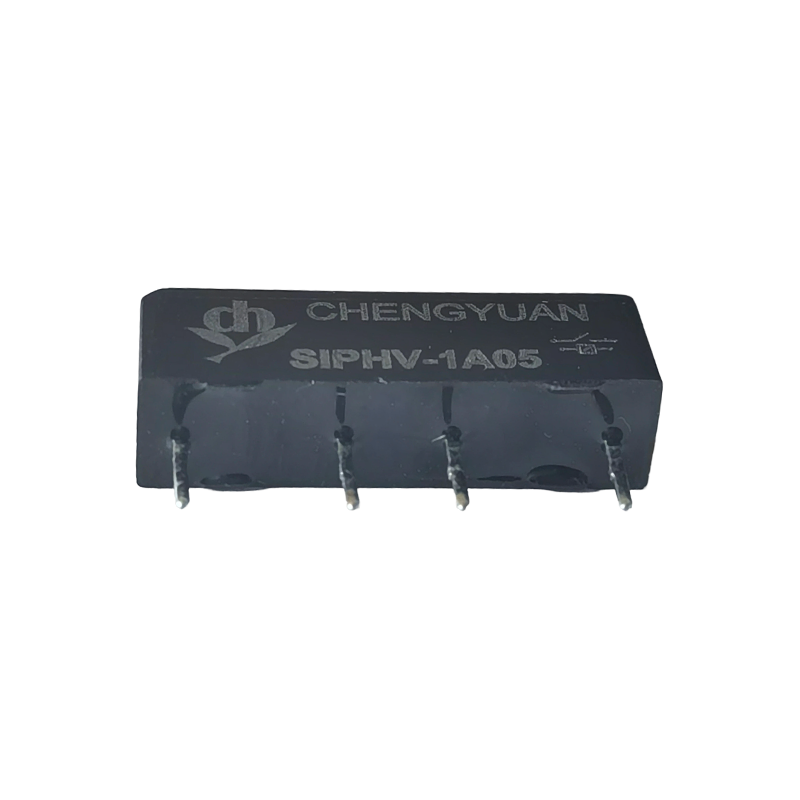

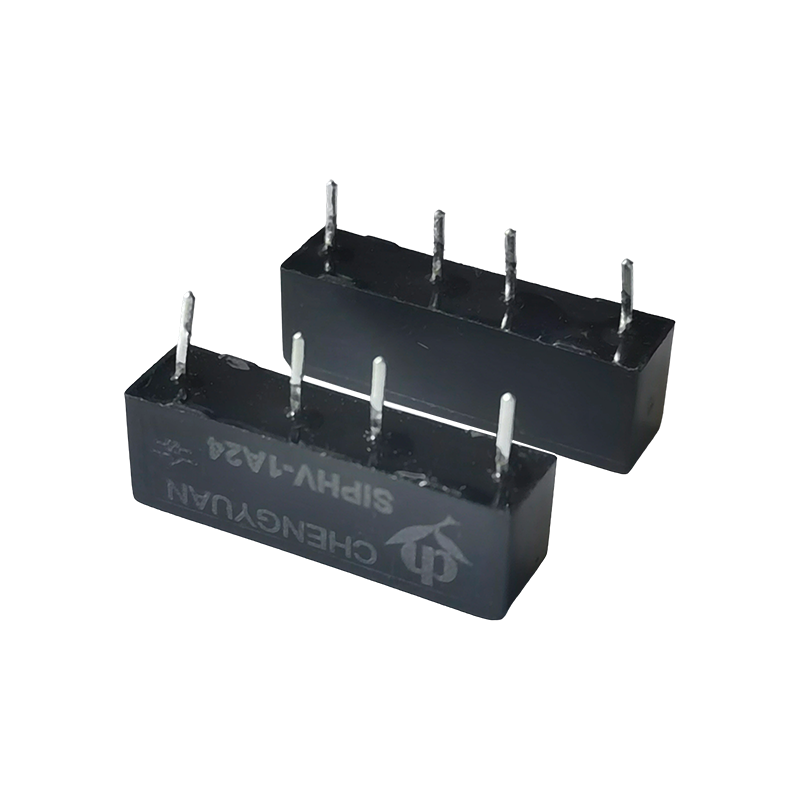

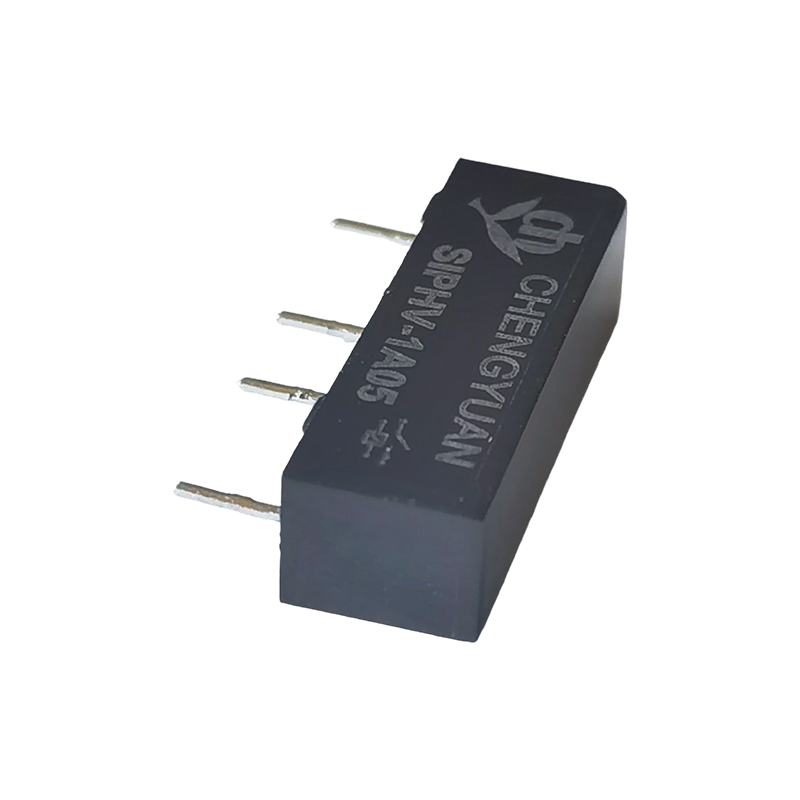

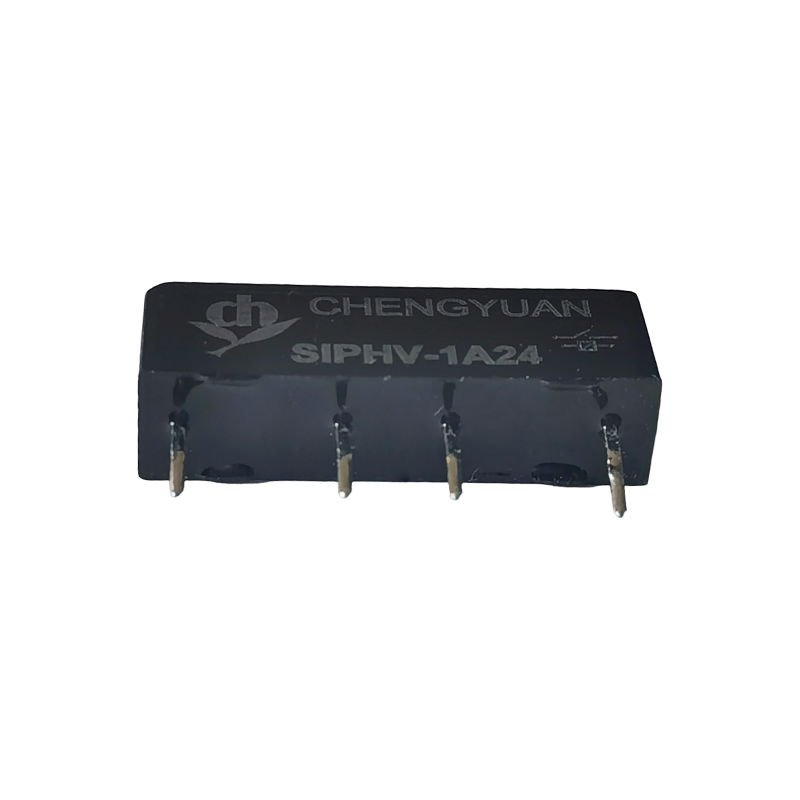

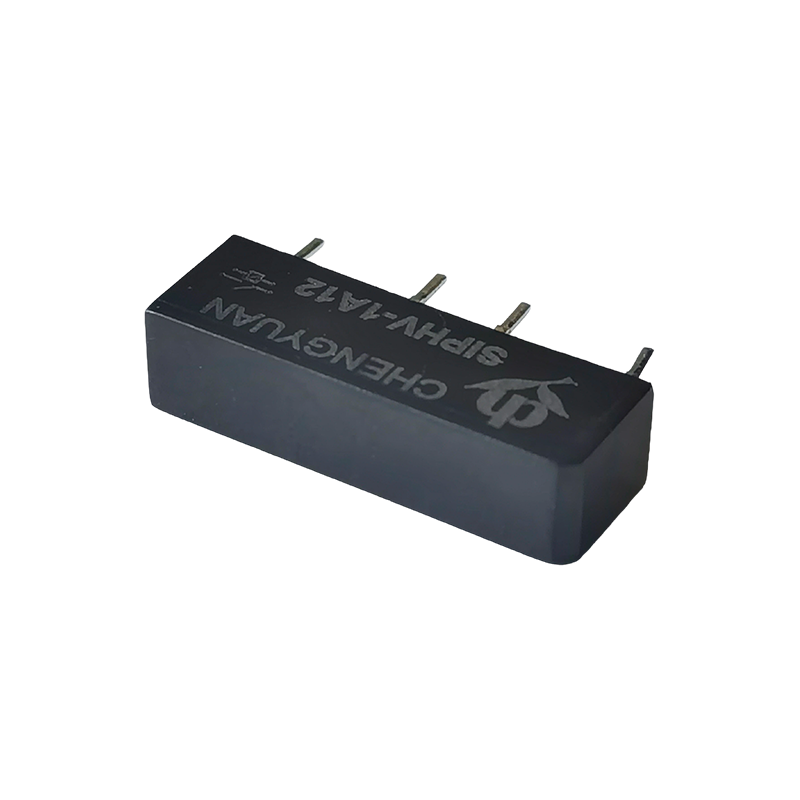

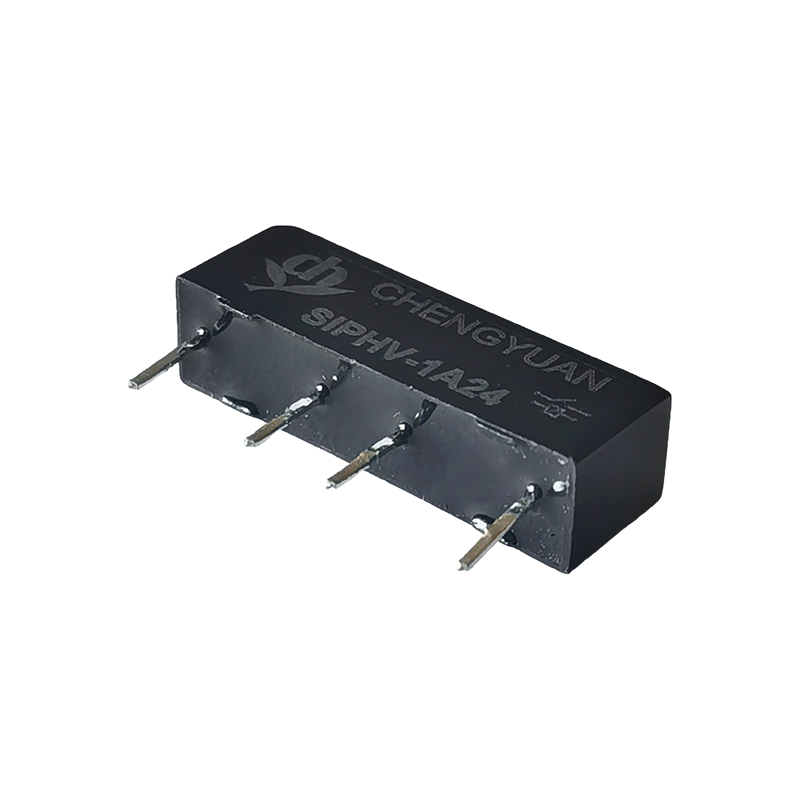

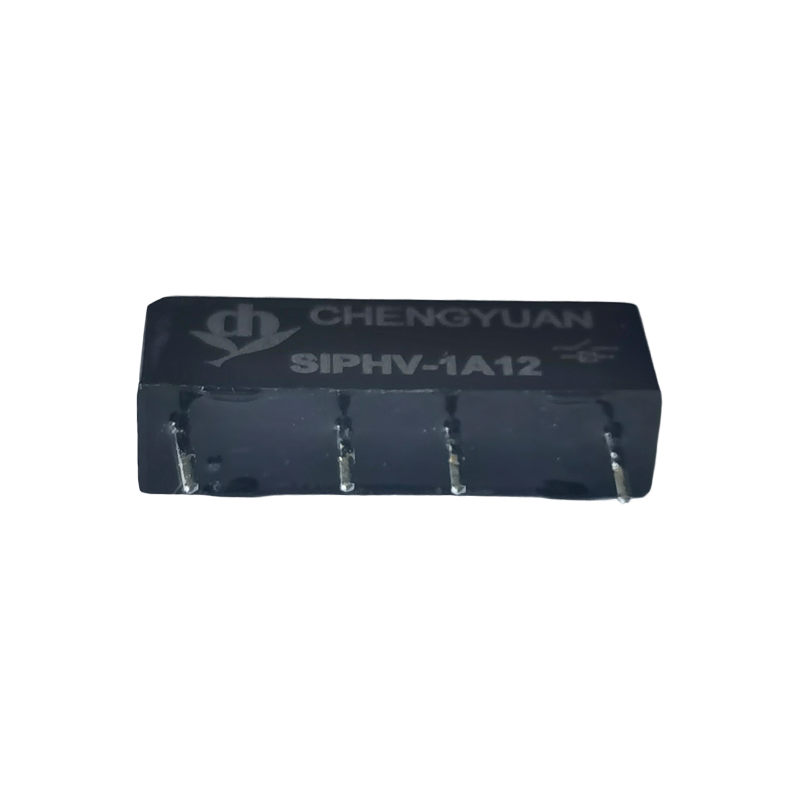

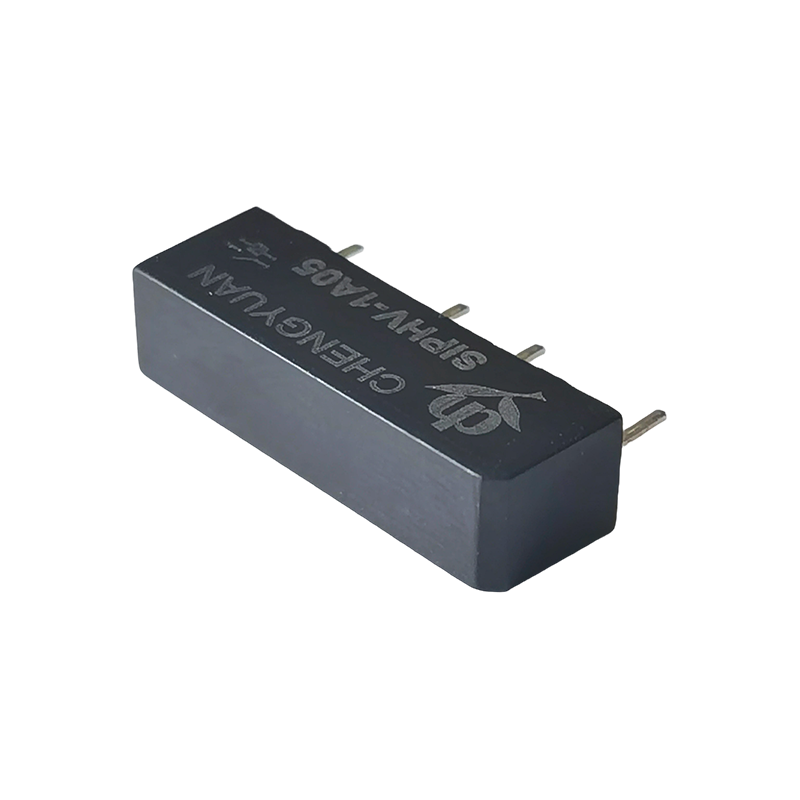

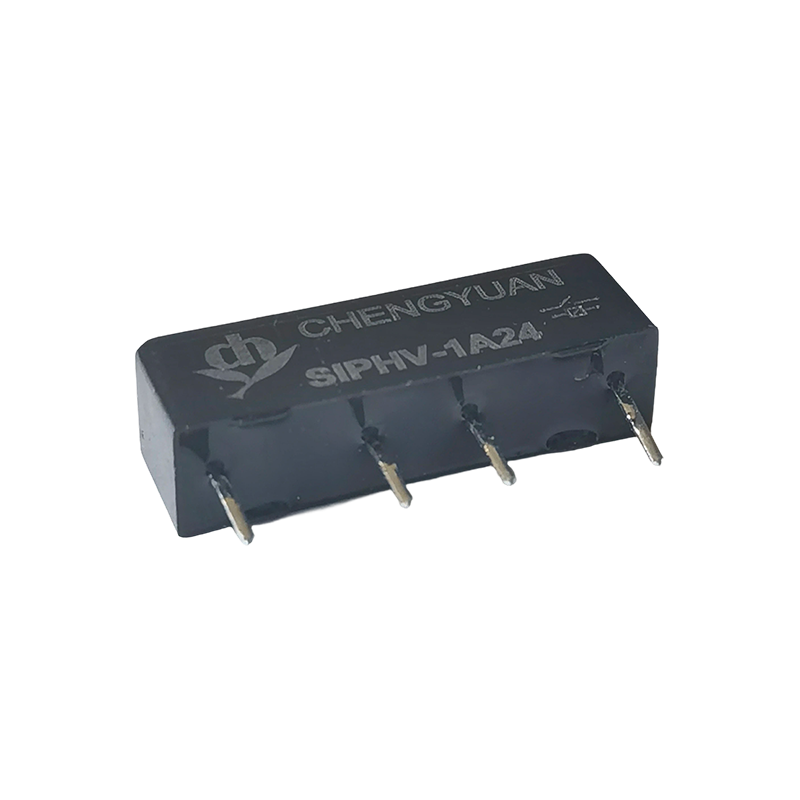

Mga Tampok ng Produkto:
Ultra-high voltage resistance: Pinakamataas na rate na boltahe hanggang 4KVDC, na may kakayahang makatiis ng mga load na 1000VAC peak/VDC, na higit na lumalampas sa antas ng resistensya ng boltahe ng mga tipikal na relay.
Reed switch technology: Gumagamit ng reed switch bilang core switching element, na nag-aalok ng mabilis na bilis ng paglipat, mahabang buhay, at mababang contact resistance.
Maliit na packaging: Ang disenyong Compact SIP (Single In-line Package) ay makabuluhang nakakatipid sa espasyo ng circuit board, na nagpapadali sa pag-mount ng mataas na density.
Direktang pag-mount ng PCB: Partikular na idinisenyo para sa mga PCB board, na tinitiyak ang secure na paghihinang at pagiging angkop para sa automated na produksyon.
Mababang konsumo ng kuryente: Coil voltage range mula 3VDC hanggang 24VDC, madaling isinama sa iba't ibang low-voltage control circuit.
Mga Karaniwang Aplikasyon:
Mga kagamitan sa pagsubok na may mataas na boltahe: Ginagamit sa mga instrumento sa pagsubok tulad ng mga tester na lumalaban sa boltahe at mga tagasubok ng insulasyon upang lumipat at maghiwalay ng mga signal na may mataas na boltahe.
Medikal na electronics: Angkop para sa mga high-voltage control section sa mga medikal na kagamitan, na tinitiyak ang ligtas na paghihiwalay.
Kagamitan sa komunikasyon: Ginagamit sa mga circuit module na nangangailangan ng mataas na boltahe na paghihiwalay o paglipat sa mga sistema ng komunikasyon.
Ang mga instrumento sa pagsukat ng katumpakan ay nagsisilbing pangunahing bahagi para sa paglipat ng signal na may mataas na boltahe sa mga sistema ng pagsukat na may mataas na katumpakan.
Industrial automation: Ginagamit para sa signal transmission at proteksyon sa high-voltage control circuits.
| Rating ng Contact |
| Pakikipag-ugnayan sa Pag-aayos | 1A; |
| Rating ng Contact | 100W(Max Switching Voltage 350VDC,300VAC) |
| Max Switching Voltage | 1000VAC peak/VDC |
| Max na Paglipat ng Kasalukuyang | 1.0A |
| Max na dala ng kasalukuyang | 2.5A |
| Pag-asa sa Buhay | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Coil Parameter |
| Coil voltage(VDC) | Paglaban sa Coil Ω± 10% | Normal na Kasalukuyang (mA) | Release voltageVDC(Min) (8% ng rated boltahe) | Pick up Voltage VDC(Max) (75% ng rated boltahe) |
| Na-rate | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Babala:1, Ang paggamit ng anumang coil voltage na mas mababa sa rate coil voltage ay makompromiso ang operasyon ng relay.
2, Ang boltahe ng pag-pick up at release ay para sa mga layuning pagsubok lamang at hindi dapat gamitin bilang pamantayan sa disenyo.
| Kondisyon ng operasyon |
| Contact Resistance | 150mΩ |
| Pagkasira ng Boltahe | Mag-coil sa mga contact | 4000VDC |
| Sa buong contact | 4000VDC |
| Paglaban sa pagkakabukod | Buksan ang mga contact 1X1011Ω MIN. Mga contact na i-coil 1X1011Ω MIN. |
| Kapasidad | Sa buong bukas na contact | 1.0pF |
| Buksan ang contact sa coil | 2.0pF |
| Oras ng Operasyon | 1.0mS |
| Oras ng Pagpapalabas | 0.25mS |
| Operating Temperatura | -40℃- 85℃ |
| Temperatura ng Imbakan | -40℃- 105℃ |
| Temperatura ng Paghihinang | 5 seg. max 260℃ |

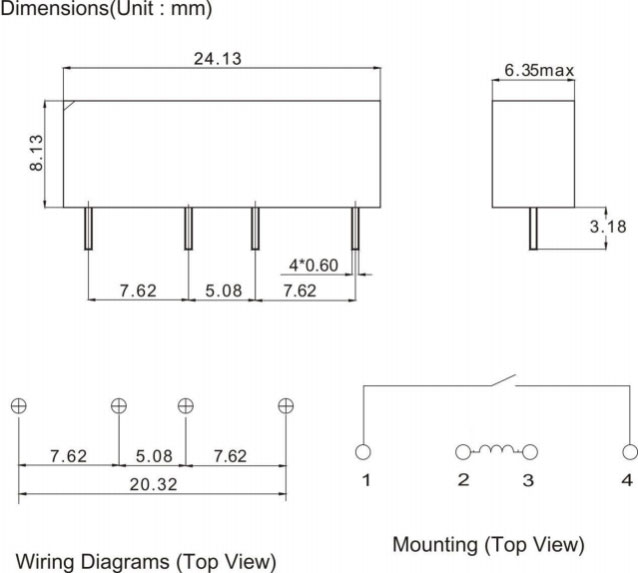

Mga Dimensyon(mm)
| Impormasyon sa pag-order |
| SIPHV - 1A 12 1 2 3 |
| 1. Numero ng bahagi: SIPHV 2. Form sa Pakikipag-ugnayan:1A 3.Coil rated voltage(VDC): DC:5,12,24 |
