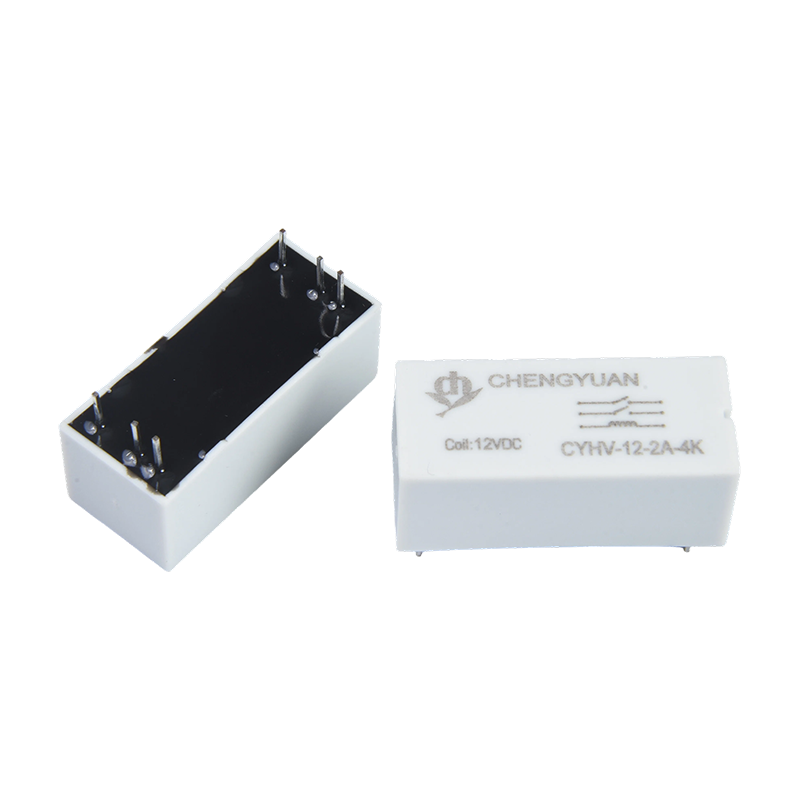

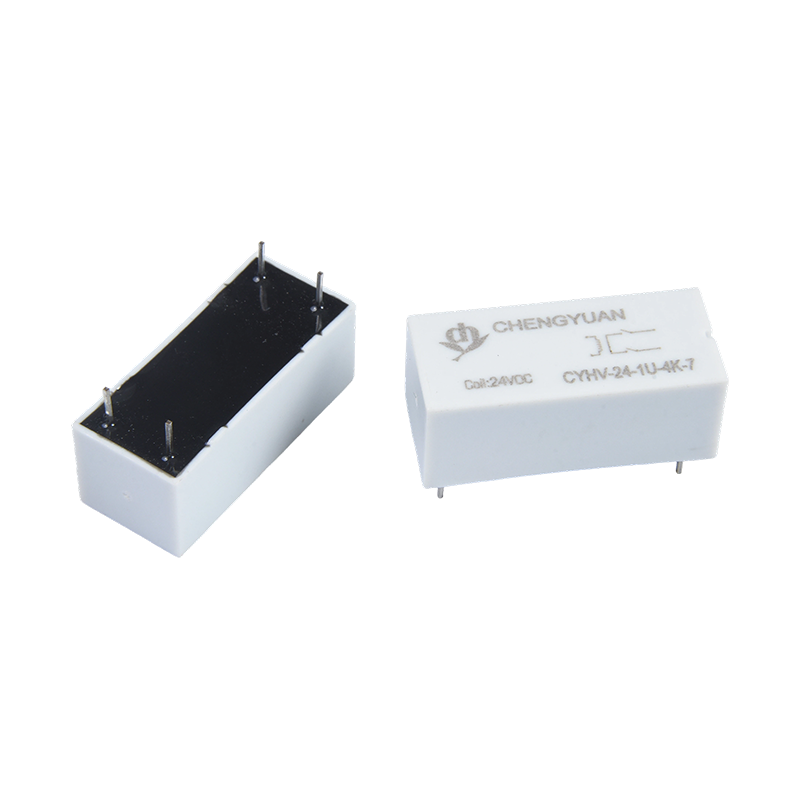

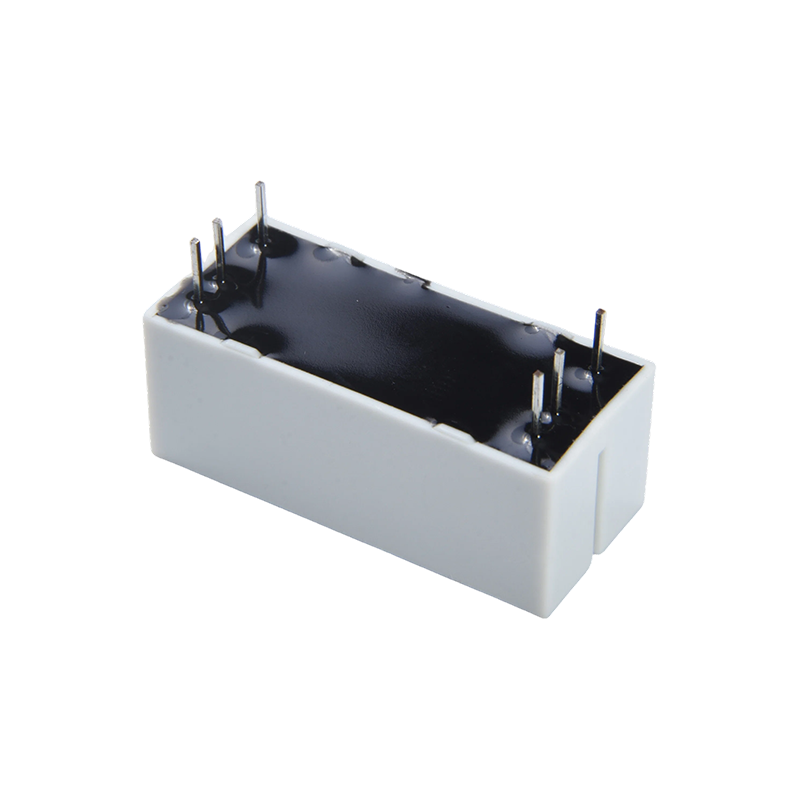

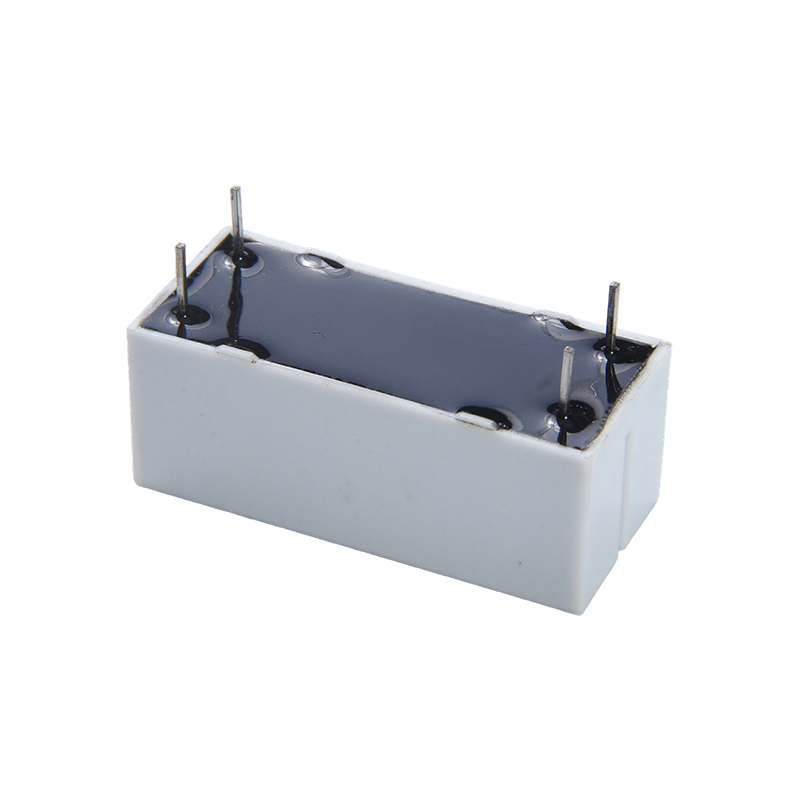

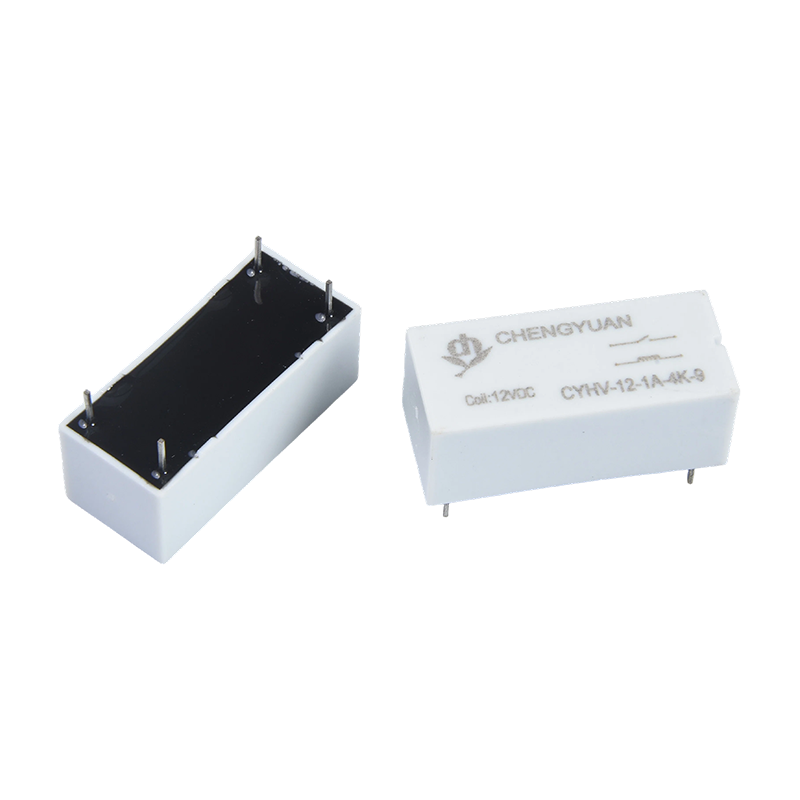

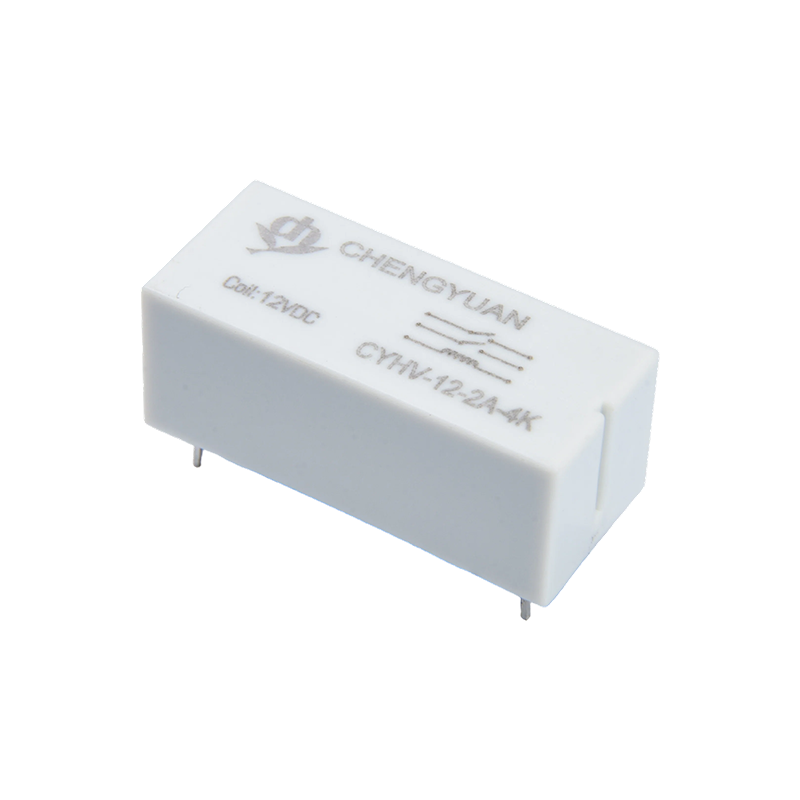

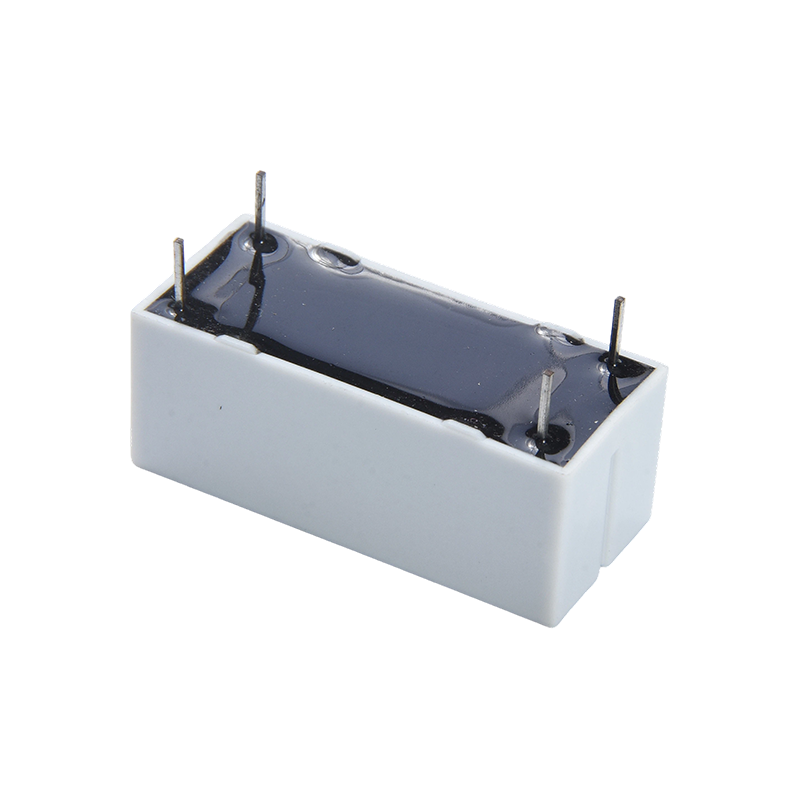

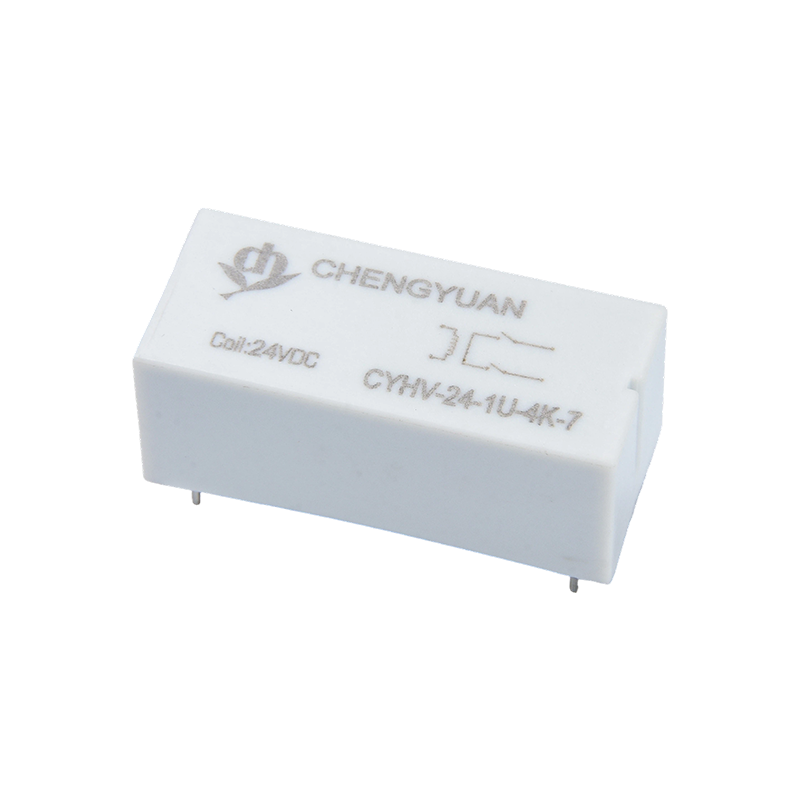

Mga Bentahe ng Produkto:
Ultra-High Voltage Isolation: Makatiis ng boltahe sa pagitan ng mga contact hanggang 6000V, na nagbibigay ng mahusay na mataas na boltahe na kakayahan sa paghihiwalay para sa mga PCB-level na relay, na epektibong humaharang sa high-voltage interference.
High-Voltage Low-Current Switching: Na-optimize para sa paglipat ng mahihinang alon sa ilalim ng mataas na boltahe (hal., 10mA @ 1500VDC) o kumbensyonal na mga alon sa ilalim ng mababang boltahe (hal., 1A @ 30VDC), na may malinaw na tinukoy na saklaw ng aplikasyon.
Naka-sealed na Long-Life Structure: Ang reed switch ay selyadong sa isang inert gas, na walang gumagalaw na bahagi ng wear, na nagreresulta sa isang napakahabang mekanikal na buhay at kaligtasan sa kapaligiran na alikabok at halumigmig.
Mga Pangunahing Tampok:
Mga Detalye ng Multi-Level Load: Sinusuportahan ang iba't ibang kundisyon ng pagkarga: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, na tinatanggap ang parehong high-voltage microcurrent at low-voltage conventional current scenario.
High-Sensitivity Coil: Low coil driving power consumption, compatible sa 3-24VDC low-voltage control signals, madaling direktang hinihimok ng mga integrated circuit.
Compact PCB Mounting: Miniature na disenyo ng package, direktang ibinebenta sa PCB, nagtitipid ng espasyo at angkop para sa mga panloob na layout ng instrumento na may mataas na density.
Mabilis na Tugon: Ang pagkilos ng mabilis na reed switch at maikling oras ng paglipat ay nakakatugon sa mga kinakailangan sa timing para sa signal sampling sa instrumentation.
Pangunahing Aplikasyon:
Kagamitan sa Pagsubaybay sa Kaligtasan: Ginagamit sa high-voltage signal sampling o test circuit switching sa insulation monitor, makatiis ng mga voltage tester, at fault arc detector.
Mga Instrumentong Katumpakan: Isinama sa mga high-precision na power supply, metro, at kagamitan sa medikal na imaging (tulad ng X-ray high-voltage generator control) upang magbigay ng mataas na boltahe na paghihiwalay at pagpapalit ng signal.
Komunikasyon at Pang-industriya na Kontrol: Ginagamit bilang isang maaasahang bahagi ng paghihiwalay at paglipat sa mga interface ng komunikasyon at mga module ng input na may mataas na boltahe ng PLC na nangangailangan ng mataas na potensyal na paghihiwalay.
Mga Bagong Sistema ng Enerhiya: Inilapat sa mga circuit ng isolation sampling ng boltahe ng mga photovoltaic inverter at mga sistema ng pamamahala ng baterya (BMS).
| Data ng Contact |
| Uri | CYHV |
| Makipag-ugnayan sa materyal | electroplate Ir Rh |
| Pag-aayos ng Contact | 1A; 2A; 1U |
| Paglaban sa pakikipag-ugnay | 1A/2A:150mΩ Max.(sa 1A 16VDC) 1U:150mΩ*2 Max.(sa 1A 16VDC) |
| Rated load (Resistive load) | 100W |
| Max. pagpapalit ng kasalukuyang | 1A |
| Max. pagpapalit ng boltahe | 1000VDC |
| Max. Dala ng Agos | 2.5A |
| Mga katangian |
| Oras ng pagpapatakbo (sa rated na boltahe ng coil) | 1ms Max. ( Walang diode) |
| Oras ng paglabas | 0.3ms Max. ( Walang diode) |
| Paglaban sa pagkakabukod | Min 100MΩ (sa 100VDC) |
| Lakas ng dielectric | Sa pagitan ng mga bukas na contact : (1A/2A)4000VAC, (1U)6000VDC |
| Sa pagitan ng coil at contact : (1A/2A)4000VAC, (1U)6000VDC |
| Panlaban sa vibration | Nakakasira | 10-55Hz, sa double amplitude ng 1.5 mm |
| Functional | 10-55Hz, sa double amplitude ng 1.5 mm |
| Shock resistance | Functional | 10G Min |
| Nakakasira | 10G Min |
| Pagtitiis | Mechanical endurance （10800ops./h) | 100000000 ops.(sa temperatura ng kuwarto) |
| Endurance ng kuryente (360ops./h) | 1000000 ops.(sa temperatura ng kwarto) |
| Temperatura sa paligid | -10℃~ 65℃( walang condensation) |
| Timbang | Tinatayang 10g |
| Coil Data (sa 20℃) |
| Nominal boltahe (VDC) | Nominal nagpapatakbo kasalukuyang ±10%(mA) | Coil resistance ±10%(Ω) | Nominal na pagpapatakbo kapangyarihan | Magpatakbo ng boltahe (Max.) | Bitawan ang boltahe (Min.) | Max. pinahihintulutang boltahe |
| 5 | 33.3 | 150 | 0.166 | 75% ng nominal boltahe | 5% ng nominal boltahe | 130% ng nominal na boltahe |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Ang data na ipinapakita sa itaas ay mga paunang halaga. Huwag ilapat ang maximum na pinapayagang boltahe sa coil nang higit sa 10 minuto upang maiwasan ang sobrang init ng coil.

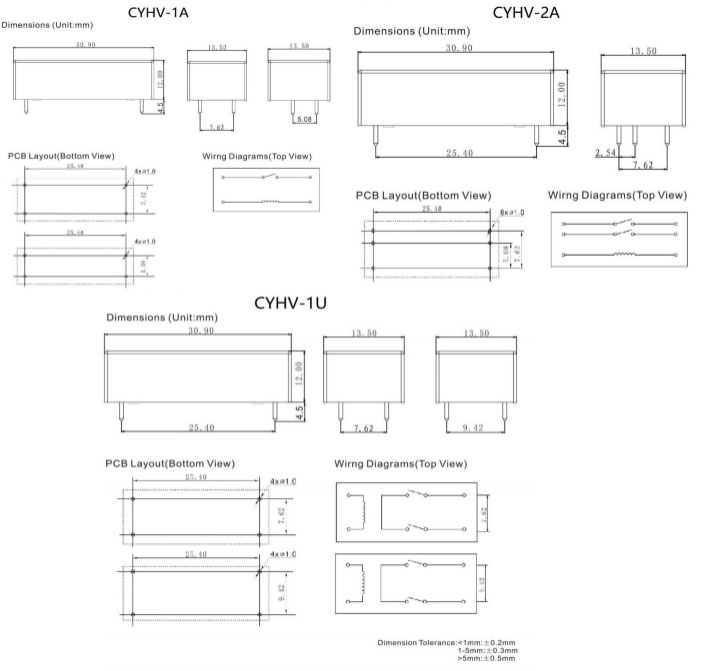

Dimensyon ng outline, Wiring diagram, PCB layout (Unit: mm)
Impormasyon sa Pag-order
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Uri： CYHV
2: Bilang ng Pole: 1-1Pole
3: Pagsasaayos ng Contact: A Mula sa A ; U Mula U
4: Nominal Voltage: 5,12,24VDC
5： Layo sa paa：5-5.08 ; 7- 7.62 ; 9 - 9.42
6: Espesyal Parameter: Nil-Standard uri
Liham o numero-Espesyal na kinakailangan
Disclaimer: Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang paunang abiso.
Hindi namin masuri ang lahat ng pagganap at lahat ng parameter para sa bawat posibleng application. Kaya, dapat na nasa tamang posisyon ang mga user na pumili
angkop na produkto para sa kanilang sariling aplikasyon. Para sa mga selyadong relay, pagkatapos ng pag-install at paglilinis, mangyaring buksan ang butas ng bentilasyon sa case bago gamitin. Kung may anumang query, mangyaring makipag-ugnayan sa Chengyuan para sa mga teknikal na serbisyo. Gayunpaman, pananagutan ng user na tukuyin kung aling produkto ang dapat gamitin.
